ПОСІБНИК КОРИСТУВАЧА DistanceMaster Compact Plus Laserliner

Уважно прочитайте інструкцію з експлуатації та брошуру «Інформація про гарантії та додаткові відомості», яка додається, та ознайомтесь з актуальними даними та рекомендаціями за посиланням в кінці цієї інструкції. Дотримуйтесь настанов, що в них містяться. Цей документ зберігати та докладати до лазерного пристрою, віддаючи в інші руки.

Функція / застосування

Лазерний далекомір з кольоровим дисплеєм

-Вимірювання довжин,площ,об'ємів
- Digital Connection- роз'єм для передачі виміряних даних
– Функція Min / Max для визначення діагональних, горизонтальних і вертикальних відстаней

Загальні вказівки по безпеці

– Використовуйте прилад виключно за призначеннями в межах заявлених технічних характеристик.
– Вимірювальні прилади і приладдя до них – не дитяча іграшка. Зберігати у недосяжному для дітей місці.
– Переробки та зміни конструкції приладу не дозволяються, інакше анулюються допуск до експлуатації та свідоцтво про безпечність.
– Не наражайте прилад на механічне навантаження, екстремальну температуру, вологість або сильні вібрації.
– Забороняється експлуатація приладу при відмові однієї чи кількох функцій або при занизькому рівні заряду елемента живлення.
– Дотримуйтеся норм безпеки, визначених місцевими або державними органами влади для належного користування приладом.

Вказівки з техніки безпеки

Поводження з лазерами класу 2

Лазерне випромінювання!

Не спрямовувати

погляд на промінь!

Лазер класу 2

< 1 MBT·650 HM

EN 60825-1:2014/AC:2017

– Увага: не дивитися на прямий чи відбитий промінь.
– Не наводити лазерний промінь на людей.
– Якщо лазерне випромінювання класу 2 потрапить в око, щільно закрити очі та негайно відвести голову від променя.
– Не дозволяється внесення будь-яких змін (модифікація) в конструкцію лазерного пристрою.
– Забороняється дивитися на лазерний промінь або його дзеркальне відображення через будь-які оптичні прилади (лупу, мікроскоп, бінокль тощо).

– Вимірювальний прилад відповідає вимогам і обмеженням щодо електромагнітної сумісності згідно директиви ЄС 2014/30/EU, яка підпадає під дію директиви ЄС про радіообладнання 2014/53/EU.
– Необхідно дотримуватися локальних експлуатаційних обмежень, наприклад, в лікарнях, літаках, на заправних станціях або поруч з людьми з електрокардіостимулятором. Існує можливість негативного впливу або порушення роботи електронних пристроїв / через електронні пристрої.

DistanceMaster Compact Plus

– При використанні в безпосередній близькості від ліній високої напруги або електромагнітних змінних полів результати вимірювань можуть бути неточними.

Вказівки з техніки безпеки

Поводження з джерелами електромагнітного випромінювання радіочастотного діапазону

– Вимірювальний прилад обладнаний системою передачі даних по радіоканалу.
– Вимірювальний прилад відповідає вимогам і обмеженням щодо електромагнітної сумісності та електромагнітного випромінювання згідно директиви ЄС про радіообладнання 2014/53/EU.
- Компанія Umarex GmbH & Co. KG гарантиє, що тип радіообладнання DistanceMaster Compact Plus відповідає основним вимогам та іншим положенням директиви ЄС про радіообладнання 2014/53/EU (RED). З повним текстом декларації відповідності ЄС можна ознайомитися за адресою: https://packd.li/ll/acg/in

d e f c 9 g h b a 4.658m max 11.237m min 52.342m² j i

1. DIST MIN/MAX 2. 3. C OFF 4.

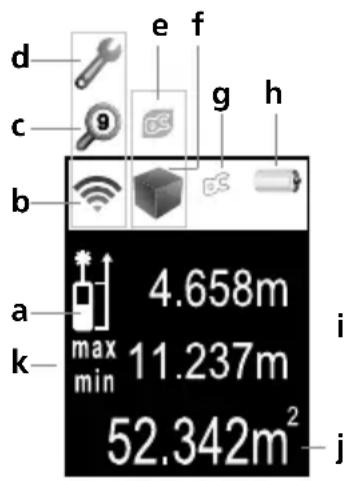

ДИСПЛЕЙ:

а Площина вимірів (покажчик) позаду / спереду
b Смуговий індикатор показує, наскільки придатна відбивальна поверхня для вимірювання. Особливо це корисно у разі вимірювання на великих відстанях, темних поверхнях або в умовах яскравого освітлення.
с Пам'ять
d Несправність / потрібне обслуговування
e Функцію Digital Connection
f Показ: довжина / площа / об'єм
g Функцію Digital Connection активовано
h Знак акумуляторної батареї
i Проміжне значення / мін./макс. значення
j Величина вимірів / результат вимірів одиниця м/фут/дюйм/_'(кутова хвилина)_" (кутова секунда)
k Мін./макс. безперервне вимірювання

КЛАВІАТУРА:

1. Прилад увімкнено / Вимірювання / Мін./макс. безперервне вимірювання
2. Довжина, площа, об'єм / Функцію Digital Connection / Пам'ять
3. Площина вимірів (покажчик) позаду / спереду / Одиниця виміру м/фут/дюйм/_'_" / Увімкнути функція Digital Connection
4. Прилад вимкнути / Видалення останніх показників виміру

Встановити акумулятори (див. зображення А)

Відкрити відсік для батарейок і вкласти батарейки згідно з символами. Слідкувати за полярністю.

Laserliner

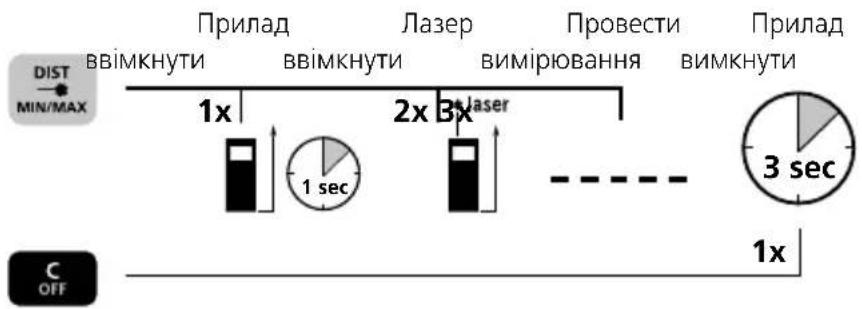

Ввімкнути, заміряти, вимикнути:

Прилад ВВІМКНУТИ ВВІМКНУТИ Лазер ВИМІРЮВАННЯ Провести ВИМКНУТИ Прилад 1x 2x 3x 1 sec 3 sec 1x DIST MIN/MAX C OFF

Перемкнути одиницю виміру:
M/фут/дюйм/_' _"

Видалення останньої виміряної величини:

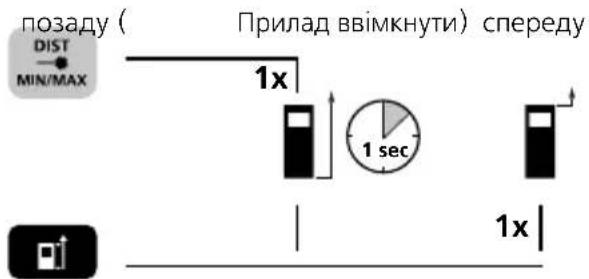

Перемкнути площину вимірів (покажчик):

позаду ( DIST MIN/MAX 1x 1 sec Прилад ввімкнути) спереду 1x

Перемкнути функції виміру:
Довжина Площа Об'єм
(Прилад ввімкнути)

DIST MIN/MAX 1x 1 sec 1x 2x

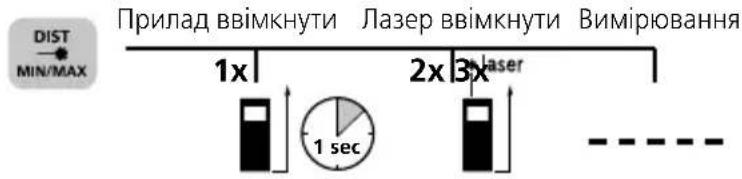

Вимірювання довжини:

DIST MIN/MAX Прилад ввімкнути Лазер ввімкнути Вимірювання 1x 2x 3x 1 sec - - - - - -

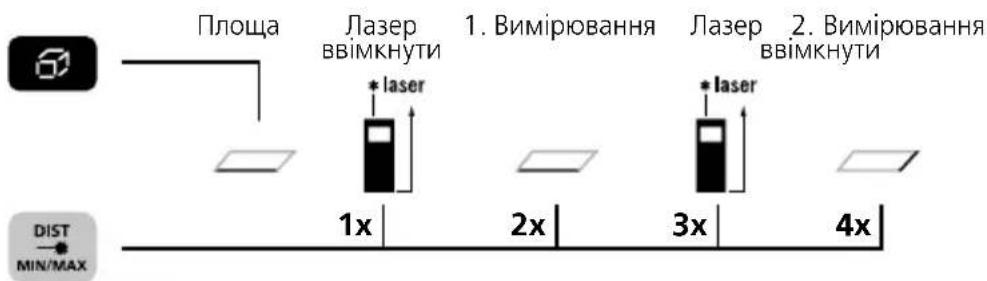

Вимір площі:

Площа Лазер ввімкнути 1. Вимірювання * laser 2. Вимірювання лазер ввімкнути 1x 2x 3x 4x DIST MIN/MAX

DistanceMaster Compact Plus

Вимір об'єму:

Об'єм 1. Вимірювання 2. Вимірювання 3. Вимірювання * laser * laser * laser 1x 2x 6x4x3x 5x DIST MIN/MAX

Мін./макс. безперервне вимірювання:

Прилад тиснути 3 сек. Закінчити ввімкнути потім відпустити кнопку

РК-дисплей показує найбільше значення (max), найменше значення (min) і фактичне значення.

Передача даних

У приладі передбачено цифрове з'єднання, що дозволяє здійснювати передачу даних на мобільні кінцеві пристрої з радіоінтерфейсом (наприклад, смартфони, планшети) через канали радіозв'язку.

3 системними вимогами для цифрового з'єднання можна ознайомитися на https://packd.li/II/bl2/v2

Пристрій може встановлювати радіозв'язок з іншими пристроями, сумісними зі стандартом бездротового зв'язку IEEE 802.15.4. Стандарт бездротового зв'язку IEEE 802.15.4 — це протокол передачі даних для бездротових персональних мереж (WPAN).

Максимальний діапазон вимірювань становить 10 м від приладу і в значній мірі залежить від місцевих факторів, таких, як, наприклад, товщина та склад стін, джерела радіоперешкод, характеристики передачі та приймальні властивості приладу.

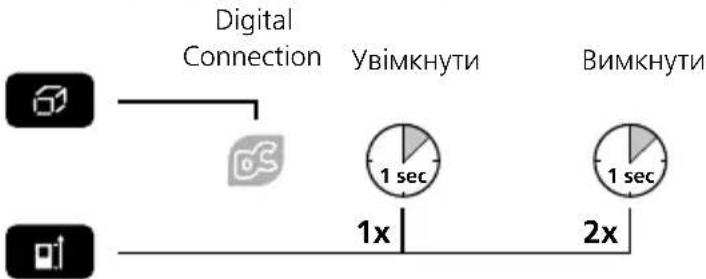

Увімкнути / вимкнути Digital Connection:

Цифрове з'єднання активується після увімкнення приладу, тому що функціонування системи радіозв'язку забезпечується дуже низьким рівнем енергоспоживанням.

Laserliner

Додаток (App)

Для використання цифрового з'єднання потрібен додаток. Додаток можна завантажити у відповідних магазинах мобільних додатків (залежно від пристрою):

Переконайтеся в тому, що радиоінтерфейс мобільного кінцевого пристрою активовано.

Після запуску програми й активації цифрового з'єднання можна встановити з'єднання між кінцевим мобільним пристроєм і вимірювальним приладом. Якщо додаток виявляє кілька активованих приладів, слід обрати відповідний прилад.

Під час наступного запуску відбудеться автоматичне підключення до обраного приладу.

Функція збереження в пам'яті:

Проглянути збережені значенняабо

Код помилки:

Err101: Замінити батарейки

Err104: Помилка обчислення

Err152: Занадто висока температура: > 40°C

Err153: Занадто низька температура: < 0°C

Err154: За межами діапазону вимірювання

Err155: Заслабкий прийманий сигнал

Err156: Запотужний прийманий сигнал

Err157: Хибний вимір, або надто яскраве тло

Err160: Вимірювальний прилад рухається занадто швидко

Важливі вказівки

– Лазер вказує на пункт, до якого виконується вимірювання.

В промінь лазера не повинні потрапляти ніякі предмети.

– Прилад під час вимірювання компенсує різні температури в приміщенні.

Тому треба деякий час почекати після переходу на інше місце з великою різницею температури.

– Прилад поза приміщенням можна застосовувати лише обмежено

і не можна використовувати при сильному сонячному випромінюванні.

– При вимірюванні на відкритому повітрі дощ, туман і сніг можуть

вплинути на результати вимірювання або їх сфальсифікувати.

– При несприятливих умовах, як напр., погано відбиваючі поверхні,

максимальне відхилення може становити більше ніж 3 мм.

- Килими, штори чи зависи не відбивають лазер оптимально.

Використовуйте гладкі поверхні.

- Функція економії енергії автоматично вимикає пристрій.

– Чищення м'якою серветкою. В корпус не повинна потрапляти вода.

DistanceMaster Compact Plus

Інструкція з технічного обслуговування та догляду

Всі компоненти слід очищувати зволоженою тканиною, уникати застосування миючих або чистячих засобів, а також розчинників. Перед тривалим зберіганням слід витягнути елемент (-ти) живлення. Зберігати пристрій у чистому, сухому місці.

Калібрування

Для забезпечення точності вимірювань прилад мусить бути відкалібрований та підлягає регулярній перевірці. Рекомендуємо проводити калібрування щорічно.

Технічні дані (Право на технічні зміни збережене. 21W47)

Точність (типово)* ± 2 мм
(Внутрішній) діапазон вимірювання**	0,1 м - 40 м
Клас лазера 2 < 1 мВт (EN 60825-1:2014/AC:2017)
Довжина хвиль лазера 650 нм
Режим роботи	-10°C ... 40°C, Вологість повітря max. 80% rН, без конденсації, Робоча висота max. 2000 м над рівнем моря (нормальний нуль)
Умови зберігання	-20°C ... 70°C, Вологість повітря max. 80% rН
Експлуатаційні характеристики радіомодуля	Інтерфейс IEEE 802.15.4. LE ≥ 4.x (Digital Connection); Частотний діапазон: ISM діапазон; 2400-2483.5 MHz, 40 каналів; Дальність передачі сигналу: max. 10 mW; Діапазон: 2 MHz; Швидкість передачі даних: 1 Mbit/s; Модуляція: GFSK / FHSS
Автоматичне вимкнення 30 с лазер / 10 хв. Приладт
Живлення 2 x 1,5B LR03 (AAA)
Розміри (Ш x В x Г) 43 x 110 x 27 мм
Вага 100 г (з Батарейки)

* відстань вимірювання становить до 10 м, якщо вимірювана поверхня добре відбиває, і за кімнатної температури. На більших відстанях і за несприятливих умов вимірювання, наприклад, яскраве сонячне світло або слабке відбиття вимірюваною поверхнею, похибка виміру може зростати на ± 0,2 мм/м.
** при max. 5000 лк

Нормативні вимоги ЄС й утилізація

Цей пристрій задовольняє всім необхідним нормам щодо вільного обігу товарів в межах ЄС.

Згідно з європейською директивою щодо електричних і електронних приладів, що відслужили свій термін, цей виріб як електроприлад підлягає збору й утилізації окремо від інших відходів.

Детальні вказівки щодо безпеки й додаткова інформація на сайті: https://packd.li/II/acg/in

CE UK CA
