Тип продукту	Електронний колісний далекомір
Бренд	Laserliner
Модель	RollPilot 012
Точність	± 10 см / 100 м
Діапазон вимірювання	0 до 9 999,99 м
Окружність колеса	1 м
Пам'ять	5 записів (M1 - M5)
Живлення	1 батарея 9В (тип 6F22)
Робоча температура	від 0°C до 40°C
Температура зберігання	від -20°C до 70°C
Розміри (розкладений)	318 x 1000 x 140 мм
Розміри (складений)	318 x 540 x 210 мм
Вага (з батареями)	2,1 кг
Функція Hold	Так (утримання виміряного значення)
Підсвічування екрана	Так, автоматичне вимкнення через 15 секунд
Одиниці вимірювання	м / см / фут / дюйми
Дисплей	РК-екран
Протиковзка ручка	Так
Висувна підставка	Так
Стопорний важіль	Так
Складається для транспортування	Так
Обслуговування	Протирати м'якою сухою тканиною. Не використовувати розчинники.
Безпека	Не використовувати на непідходящих поверхнях. Уникати ударів.
Запасні частини та ремонтопридатність	Звертайтеся до сервісного центру. Ремонт тільки кваліфікованим персоналом.

Часті запитання - RollPilot 012 Laserliner

Як встановити батарею?

Відкрийте батарейний відсік (6) і вставте батарею 9В, дотримуючись вказаної полярності. Закрийте відсік.

Як змінити одиницю вимірювання?

Натисніть клавішу M/Ft (або см/дюйм) для перемикання між м, см, фут і дюйми. Поточне виміряне значення стирається під час зміни.

Як використовувати функцію Hold?

Активуйте функцію Hold натисканням клавіші ESC/Hold. На екрані з'явиться символ Hold, а виміряне значення буде мигати. Щоб вимкнути, натисніть клавішу ще раз.

Як запам'ятати виміряне значення?

У режимі вимірювання натисніть Memory/Enter, щоб увійти в меню пам'яті. Використовуйте клавіші зі стрілками для вибору комірки M1 - M5, потім знову натисніть Memory/Enter для збереження.

Як стерти виміряне значення?

У режимі вимірювання натисніть клавішу /Reset протягом 2 секунд, щоб стерти показане значення.

Яка вага пристрою?

Вага з батареями становить приблизно 2,1 кг.

Яка точність далекоміра?

Точність становить ± 10 см на 100 м виміряних.

Як скласти пристрій для транспортування?

Пристрій складається. Складіть ручку та колесо, щоб отримати компактний формат 318 x 540 x 210 мм. Для зручності транспортування використовується сумка.

Що робити, якщо на екрані відображається низький заряд батареї?

Замініть батарею 9В (тип 6F22) на нову. На екрані загоряється символ низького заряду (I).

Як очистити пристрій?

Використовуйте м'яку суху тканину для очищення пристрою. Не використовуйте розчинники або абразивні засоби. Уникайте вологи.

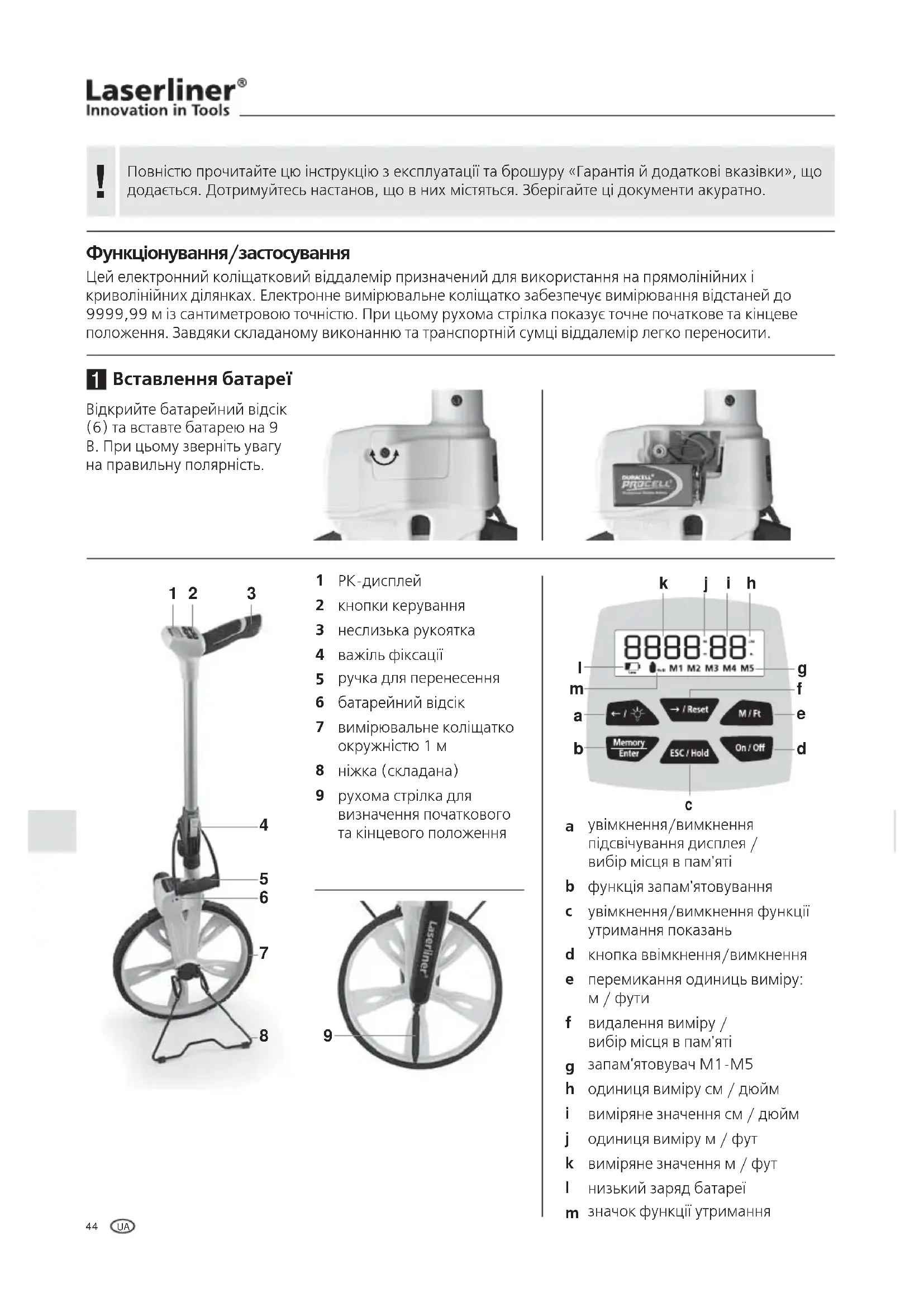

ПОСІБНИК КОРИСТУВАЧА RollPilot 012 Laserliner

Повністю прочитайте цю інструкцію з експлуатації та брошуру «Гарантія й додаткові вказівки», що додається. Дотримуйтесь настанов, що в них містяться. Зберігайте ці документи акуратно.

Функціонування/застосування

Цей електронний коліщатковий віддалемір призначений для використання на прямолінійних і криволінійних ділянках. Електронне вимірювальне коліщатко забезпечує вимірювання відстаней до 9999,99 м із сантиметровою точністю. При цьому рухома стрілка показує точне початкове та кінцеве положення. Завдяки складаному виконанню та транспортній сумці віддалемір легко переносити.

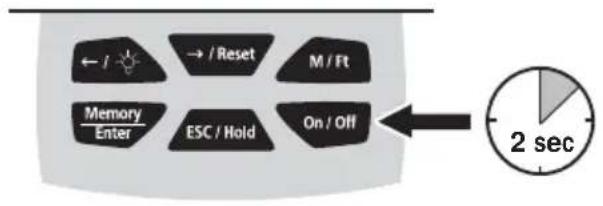

1 Вставлення батареї

Відкрийте батарейний відсік (6) та вставте батарею на 9 В. При цьому зверніть увагу на правильну полярність.

1 РК-дисплей
2 кнопки керування
3 неслизька рукоятка
4 важіль фіксації
5 ручка для перенесення
6 батарейний відсік
7 вимірювальне коліщатко окружністю 1 м
8 ніжка (складана)
9 рухома стрілка для визначення початкового та кінцевого положення

а увімкнення/вимкнення підсвічування дисплея / вибір місця в пам'яті
b функция запам'ятовування
с увімкнення/вимкнення функції утримання показань
d кнопka ввімкнення/вимкнення
e перемикання одиниць виміру: м / фути
f видалення виміру / вибір місця в пам'яті
g запам'ятовувач M1-M5
h одиниця виміру см / дюйм
i виміряне значення см / дюйм
j одиниця виміру м / фут
k виміряне значення м / фут
I низький заряд батареї
m значок функції утримання

2 ON/OFF Функція утримання показань

Функція утримання починає діяти, коли на дисплеї з'являється значок утримання та блимає виміряне значення. На дисплеї затримується індикація щойно виміряного значення.

8888"88" M4 M1 M2 M3 M4 M5

Щоб уможливити подальше вимірювання, необхідно вимкнути функцію утримання.

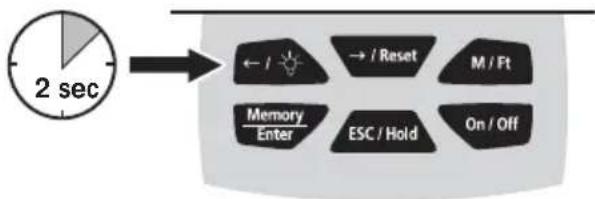

4 Підсвічування дисплея

В умовах недостатньої видимості вмикайте підсвічування дисплея. З метою заощадження енергії батарейок через 15 секунд підсвічування автоматично вимикається. Його можна знову увімкнути, ще раз натиснувши цю кнопку.

5 Перемикання одиниць виміру

м (см) / фут (дюйм) Видаляється виміряне значення

8888 M 88 CM M1 M2 M3 M4 M5

6 Видалення виміряного значення

що наразі відображується.


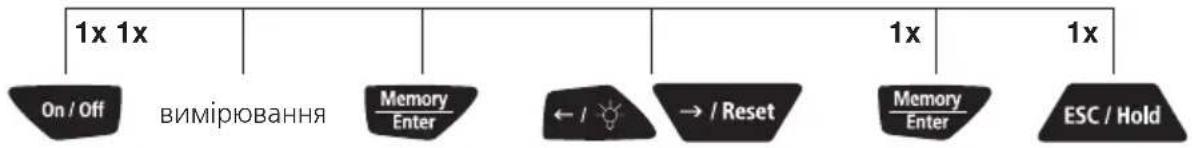

7 Запам'ятовування вимірів

Прилад має вбудований запам'ятовувач вимірів для 5 записів. На обране місце в пам'яті вказує блимаючий символ М1 ... М5.

8888:88 M1 M2 M3 M4 M5

увімкнення

приладу вибір місця в пам'яті запам'ятовування вихід з меню

Наявні виміряні значення заміняються новими.

Після вмикання функції запам'ятовування завжди відображується значення М1. Щойно виміряне значення знову з'являється, якщо воно збережене в бажаному місці (М1 - М5).

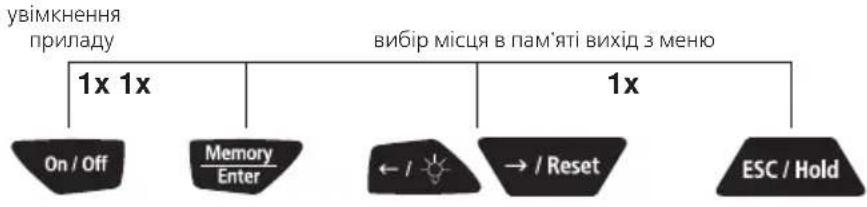

8 Індикація виміряного значення


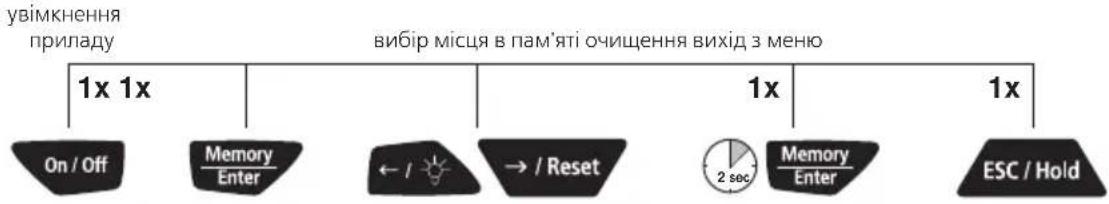

9 Очищення запам'ятовувача


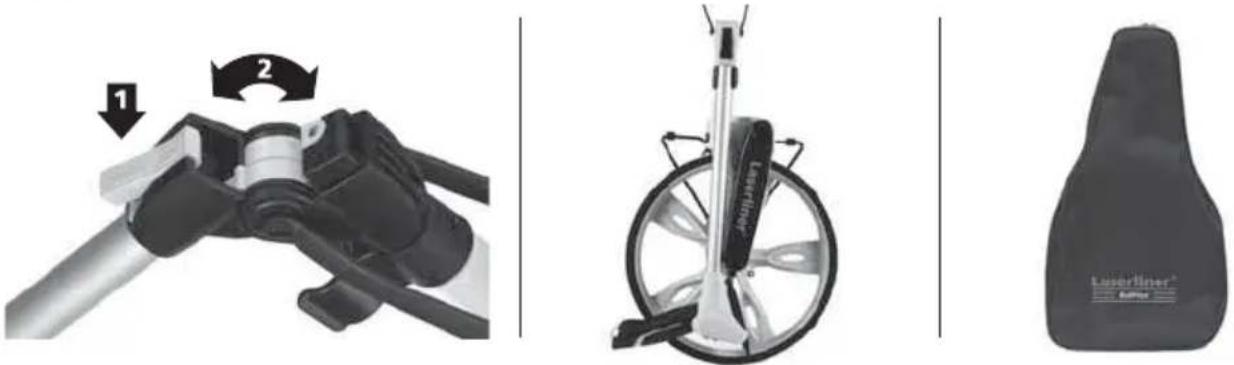

10 Складання для транспортування

Точність ± 10 см / 100 м
Дальність 0 – 9.999,99 м
Окружність виміряльного коліщатка 1 м
Запам'ятовувач вимірів 5 записів M1 ... M5
Електроживлення 1 x 6F22 / 9V
Робоча температура 0...40 °C
Температура зберігання -20 °C...70 °C
Габаритні розміри (Ш x В x Г) 318 x 1000	х 140 мм / 318 x 540 x 210 мм (складений)
Маса (з батарейками) 2,1 кг

Нормативні вимоги ЄС й утилізація

Цей пристрій задовольняє всім необхідним нормам щодо вільного обігу товарів в межах ЄС.

Згідно з європейською директивою щодо електричних і електронних приладів, що відслужили свій термін, цей виріб як електроприлад підлягає збору й утилізації окремо від інших відходів.

Детальні вказівки щодо безпеки й додаткова інформація на сайті: www.laserliner.com/info

!
