Notice Laserliner RollPilot 012 - page 32
32 / 68
Valj ditt sprak och ange din e-post: vi skickar en specifikt oversatt version.
ProdukttypElektronisk hjulavståndsmätare
MärkeLaserliner
ModellRollPilot 012
Precision± 10 cm / 100 m
Mätområde0 till 9 999,99 m
Hjulomkrets1 m
Minne5 poster (M1 till M5)
Strömförsörjning1 batteri 9V (typ 6F22)
Driftstemperatur0°C till 40°C
Förvaringstemperatur-20°C till 70°C
Mått (utfälld)318 x 1000 x 140 mm
Mått (ihopfälld)318 x 540 x 210 mm
Vikt (med batterier)2,1 kg
Hold-funktionJa (håller uppmätt värde)
BakgrundsbelysningJa, automatisk avstängning efter 15 sekunder
Måttenheterm / cm / ft / tum
DisplayLCD-skärm
Halkfritt handtagJa
Infällbart stödJa
StoppspakJa
Hopfällbar för transportJa
UnderhållRengör med en mjuk, torr trasa. Använd inte lösningsmedel.
SäkerhetAnvänd inte på olämpliga ytor. Undvik stötar.
Reservdelar och reparerbarhetKontakta kundtjänst. Reparationer får endast utföras av kvalificerad personal.

Vanliga frågor - RollPilot 012 Laserliner

Hur installerar jag batteriet?
Öppna batterifacket (6) och sätt i ett 9V-batteri med rätt polaritet. Stäng facket.
Hur ändrar jag måttenhet?
Tryck på knappen M/Ft (eller cm/tum) för att växla mellan m, cm, ft och tum. Det aktuella mätvärdet raderas vid byte.
Hur använder jag Hold-funktionen?
Aktivera Hold-funktionen genom att trycka på knappen ESC/Hold. Hold-symbolen visas på skärmen och det uppmätta värdet blinkar. För att avaktivera, tryck på knappen igen.
Hur sparar jag ett uppmätt värde?
I mätläge, tryck på Memory/Enter för att gå in i minnesmenyn. Använd piltangenterna för att välja en plats M1 till M5, tryck sedan på Memory/Enter igen för att spara.
Hur raderar jag ett uppmätt värde?
I mätläge, tryck på knappen /Reset i 2 sekunder för att radera det visade värdet.
Vad är enhetens vikt?
Vikten med batterier är cirka 2,1 kg.
Vad är avståndsmätarens precision?
Precisionen är ± 10 cm per 100 m uppmätt.
Hur fäller jag ihop enheten för transport?
Enheten är hopfällbar. Fäll ihop handtaget och hjulet för att få ett kompakt format på 318 x 540 x 210 mm. Den medföljande väskan underlättar transport.
Vad gör jag om skärmen visar låg batterinivå?
Byt ut 9V-batteriet (typ 6F22) mot ett nytt. Symbolen för lågt batteri (I) tänds på skärmen.
Hur rengör jag enheten?
Använd en mjuk, torr trasa för att rengöra enheten. Använd inte lösningsmedel eller slipande medel. Undvik fukt.

Användarfrågor om RollPilot 012 Laserliner

0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.

Ställ en ny fråga om denna apparat

Din e-postadress förblir privat: den används endast för att meddela dig om någon svarar på din fråga.

Inga frågor ännu. Var den första att ställa en.

Ladda ner instruktionerna för din Avståndsmätare i PDF-format gratis! Hitta din manual RollPilot 012 - Laserliner och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. RollPilot 012 av märket Laserliner.

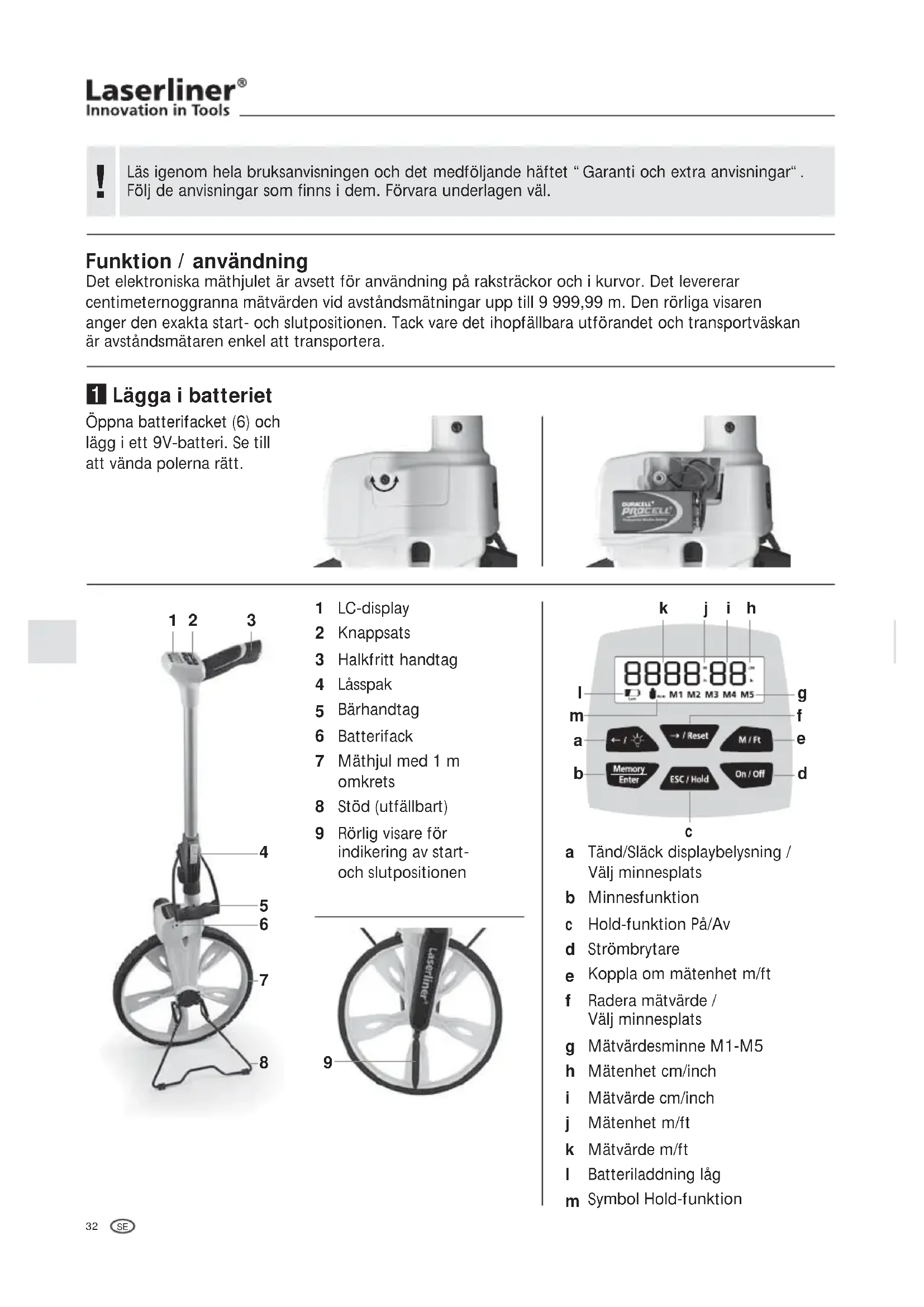

BRUKSANVISNING RollPilot 012 Laserliner

Läs igenom hela bruksanvisningen och det medföljande häftet "Garanti och extra anvisningar". Följ de anvisningar som finns i dem. Förvara underlagen väl.

Funktion / användning

Det elektroniska mäthjulet är avsett för användning på raksträckor och i kurvor. Det levererar centimeternoggranna mätvärden vid avständsmätningar upp till 9 999,99 m. Den rörliga visaren anger den exakta start- och slutpositionen. Tack vare det ihopfällbara utförandet och transportväskan är avständsmätaren enkel att transportera.

1 Lägga i batteriet

Öppna batterifacket (6) och lägg i ett 9V-batteri. Se till att vända polerna rätt.

Laserliner RollPilot 012 - Lägga i batteriet - 1

1 LC-display
2 Knappsats
3 Halkfritt handtag
4 Låsspak
5 Bärhandtag
6 Batterifack
7 Mäthjul med 1 m omkrets
8 Stöd (utfällbart)
9 Rörlig visare för indikering av start- och slutpositionen

Laserliner RollPilot 012 - Lägga i batteriet - 2

a Tänd/Släck displaybelysning / Välj minnesplats

b Minnesfunktion

e Koppla om mätenhet m/ft

f Radera mätvärde / Välj minnesplats

g Mätvärdesminne M1-M5

h Mätenhet cm/inch

i Mätvärde cm/inch

j Mätenhet m/ft

k Mätvärde m/ft

I Batteriladdning låg

Hold-funktionen är aktiverad, när Hold-symbolen visas på displayen och mätvärdet blinkar. Det aktuella mätvärdet hålls fast.

Laserliner RollPilot 012 - Lägga i batteriet - 3

8888"88 M1 M2 M3 M4 M5

Laserliner RollPilot 012 - Lägga i batteriet - 5

Hold-funktionen måste inaktiveras, för att mätningen ska kunna påbörjas.

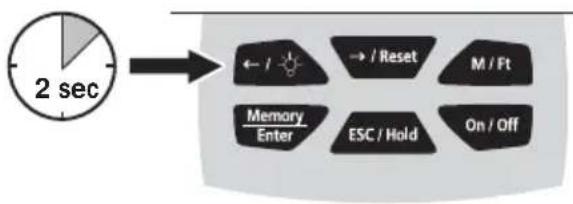

4 Displaybelysning

Tänd displaybelysningen vid dåliga siktförhållanden. Belysningen släcks automatiskt efter 15 sekunder för att skona batterierna. Tryck en gång till på knappen, om du vill tända belysningen igen.

m (cm) / ft (in) Det aktuella mätvärdet raderas.

Laserliner RollPilot 012 - Displaybelysning - 2

8888 M88 M M1 M2 M3 M4 M5

6 Radering av mätvärde


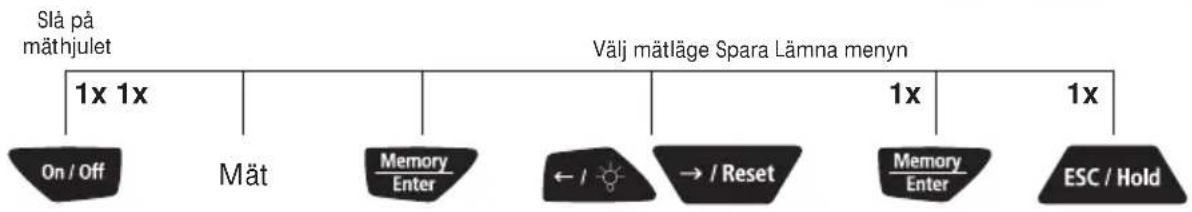

7 Sparande av mätvärden

Mäthjulet är utrustat med ett internt mätvärdesminne för 5 poster. Den valda minnesplatsen indikeras genom att den blinkar.

8888:88 M1 M2 M3 M4 M5

Laserliner RollPilot 012 - Sparande av mätvärden - 3

Tidigare mätvärden skrivs över.

Laserliner RollPilot 012 - Sparande av mätvärden - 4

När minnesfunktionen aktiveras visas alltid värdet för M1. Det aktuella mätvärdet visas igen, så snart det sparats på den önskade platsen (M1-M5).

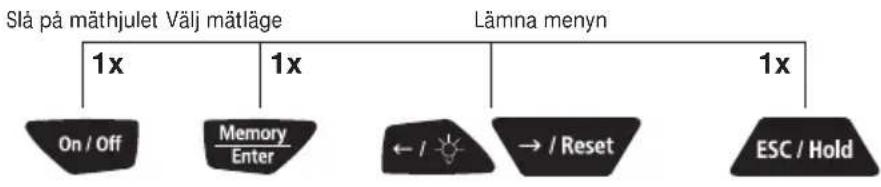

8 Indikering av mätvärden


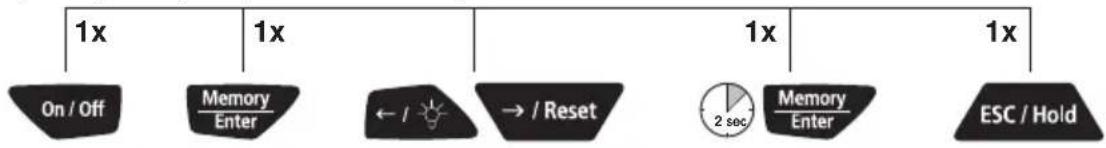

9 Radering av mätvärdesminne

Slå på mäthjulet Välj mätläge Radera Lämna menyn


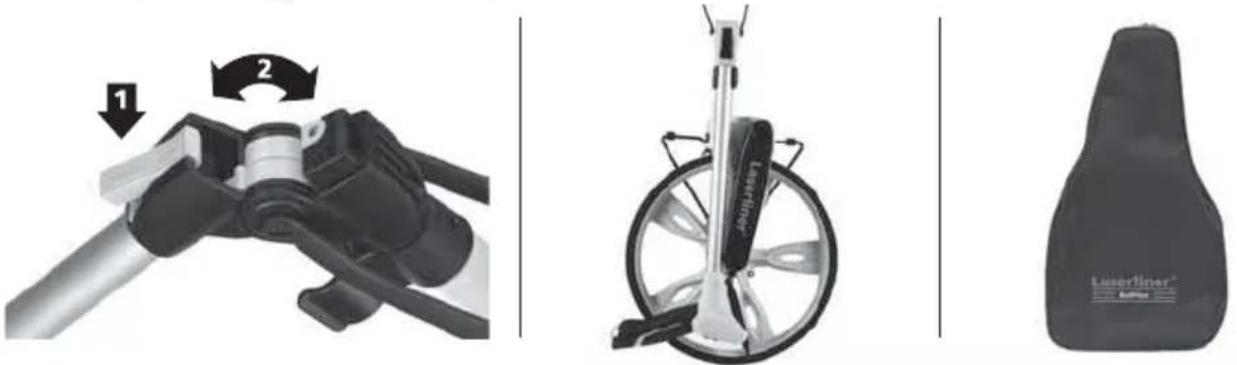

10 Ihopfällning inför transport

Laserliner RollPilot 012 - Ihopfällning inför transport - 1

Tekniska data Tekniska ändringar förbehålls.

Noggrannhet ± 10 cm / 100 m
Räckvidd 0 – 9.999,99 m
Mäthjulets omkrets 1 m
Mätvärdesminne 5 poster, M1-M5
Strömförsörjning 1 x 6F22 / 9V
Arbetstemperatur 0...40 °C
Förvaringstemperatur -20 °C...70 °C
Mått (B x H x Dj) 318 x 1000 x 140 mm / 318 x 540 x 210 mm (ihopfälld)
Vikt (inklusive batterier) 2,1 kg

EU-bestämmelser och kassering

Apparaten uppfyller alla nödvändiga normer för fri handel av varor inom EU. Den här produkten är en elektrisk apparat och den måste sopsorteras enligt det europeiska direktivet för uttjänta el- och elektronikapparater.

Ytterligare säkerhets- och extra anvisningar på: www.laserliner.com/info

Laserliner RollPilot 012 - EU-bestämmelser och kassering - 1

!

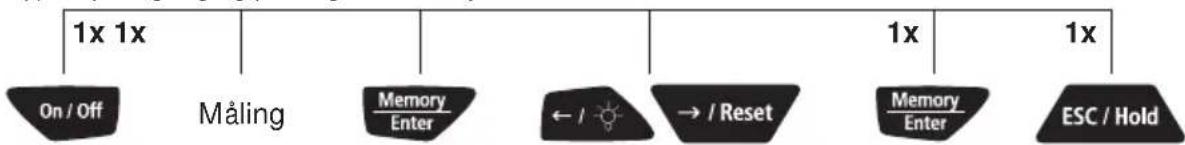

Apparat på Velge lagringsplass Lagre Lukke meny

Laserliner RollPilot 012 - EU-bestämmelser och kassering - 3

Eksisterende måleverdier overskrives.

Laserliner RollPilot 012 - EU-bestämmelser och kassering - 4

Når du aktiverer lagringsfunksjonen, vises alltid verdien M1. Den aktuelle måleverdien vises igjen straks den er lagres på ønsket plass (M1 - M5).

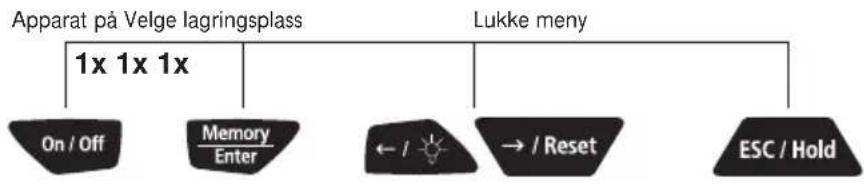

8 Vise måleverdier

