Produkttype	Elektronisk hjulmåler
Mærke	Laserliner
Model	RollPilot 012
Præcision	± 10 cm / 100 m
Måleområde	0 til 9 999,99 m
Hjulets omkreds	1 m
Hukommelse	5 indgange (M1 til M5)
Strømforsyning	1 9V batteri (type 6F22)
Driftstemperatur	0°C til 40°C
Opbevaringstemperatur	-20°C til 70°C
Mål (udfoldet)	318 x 1000 x 140 mm
Mål (foldet)	318 x 540 x 210 mm
Vægt (med batterier)	2,1 kg
Hold-funktion	Ja (fastholdelse af målt værdi)
Skærmbagbelysning	Ja, automatisk slukning efter 15 sekunder
Måleenheder	m / cm / ft / tommer
Display	LCD-skærm
Skridsikkert håndtag	Ja
Indfældelig støtteben	Ja
Stoparm	Ja
Foldbar til transport	Ja
Vedligeholdelse	Rengør med en blød, tør klud. Brug ikke opløsningsmidler.
Sikkerhed	Må ikke bruges på uegnede overflader. Undgå stød.
Reservedele og reparationsmuligheder	Kontakt kundeservice. Reparationer må kun udføres af kvalificeret personale.

Ofte stillede spørgsmål - RollPilot 012 Laserliner

Hvordan installeres batteriet?

Åbn batterirummet (6) og indsæt et 9V batteri med den angivne polaritet. Luk batterirummet.

Hvordan skifter man måleenhed?

Tryk på M/Ft-tasten (eller cm/tom) for at skifte mellem m, cm, ft og tommer. Den aktuelle målte værdi slettes ved skift.

Hvordan bruges Hold-funktionen?

Aktivér Hold-funktionen ved at trykke på ESC/Hold-tasten. Hold-symbolet vises på skærmen, og den målte værdi blinker. For at deaktivere skal du trykke på tasten igen.

Hvordan gemmes en målt værdi?

I måletilstand skal du trykke på Memory/Enter for at gå ind i hukommelsesmenuen. Brug piletasterne til at vælge en placering M1 til M5, og tryk derefter igen på Memory/Enter for at gemme.

Hvordan slettes en målt værdi?

I måletilstand skal du trykke på /Reset-tasten i 2 sekunder for at slette den viste værdi.

Hvad er apparatets vægt?

Vægten med batterier er ca. 2,1 kg.

Hvad er målerens præcision?

Præcisionen er ± 10 cm for 100 m målt.

Hvordan foldes apparatet til transport?

Apparatet er foldbart. Fold håndtaget og hjulet ned for at opnå et kompakt format på 318 x 540 x 210 mm. Den medfølgende taske letter transporten.

Hvad gør man, hvis skærmen viser lav batterispænding?

Udskift 9V-batteriet (type 6F22) med et nyt. Lavt batteri-symbolet (I) lyser på skærmen.

Hvordan rengøres apparatet?

Brug en blød, tør klud til at rengøre apparatet. Brug ikke opløsningsmidler eller slibende midler. Undgå fugt.

BRUGSANVISNING RollPilot 012 Laserliner

Læs betjeningsvejledningen og det vedlagte hæfte „Garantioplysninger og supplerende anvisninger“ grundigt igennem. Følg de heri indeholdte instrukser. Opbevar disse dokumenter omhyggeligt.

Funktion / Anvendelse

Det elektroniske afstandsmålehjul er beregnet til anvendelse på rette linjer og i kurver Det elektroniske målehjul giver centimeternøjagtige måleværdier ved afstandsmålinger op til 9.999,99 m. Den bevægelige viser angiver samtidig den nøjagtige start- og slutposition. Takket være sammenklappelig udførelse og transporttaske er afstandsmåleren let at transportere.

1 Isætning af batteri

Åbn låget til batterikammeret (6) og tilslut et 9V-blokbatteri til batteriklemmerne. Vær opmærksom på korrekt polaritet.

1 LC-display
2 Betjeningsknapper
3 Skridsikkert greb
4 Låsearm
5 Bærehåndtag
6 Batterirum
7 Målehjul med 1 m omkreds
8 Fod (udklapbar)
9 Bevægelig viser til angivelse af start- og slutposition

a Displaybelysning til/fra / Vælg hukommelse
b Hukommelsesfunktion
c Hold-funktion til/fra
d TIL/FRA-knap
e Skift af måleenhed: m / ft
f Slet måleværdi / Vælg hukommelse
g Måleværdihukommelse M1-M5
h Måleenhed cm / inch
i Måleværdi cm / inch
j Måleenhed m / feet
k Måleværdi m / feet
I Batteriladning lav
m Symbol hold-funktion

Hold-funktionen er aktiveret, når Hold-symbolet vises på displayet og måleværdien blinker. Den aktuelle måleværdi fastholdes.

888888 M1 M2 M3 M4 M5

! Inden man kan starte målingen, skal Hold-funktionen være deaktiveret.

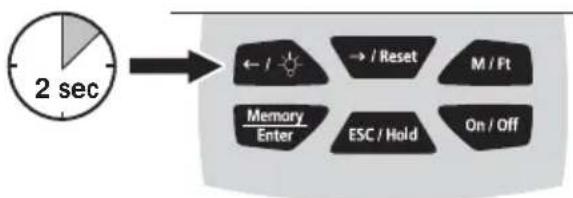

4 Displaybelysning

I dårlig sigtbarhed kan man tænde displaybelysningen. For at spare på batterierne slukker belysningen automatisk efter 15 sekunder. Ved at trykke på knappen igen kan den atter aktiveres.

5 Skift af måleenhed

m (cm) / ft (") Den aktuelle måleværdi slettes.

88880882M M1 M2 M3 M4 M5

6 Slet måleværdi


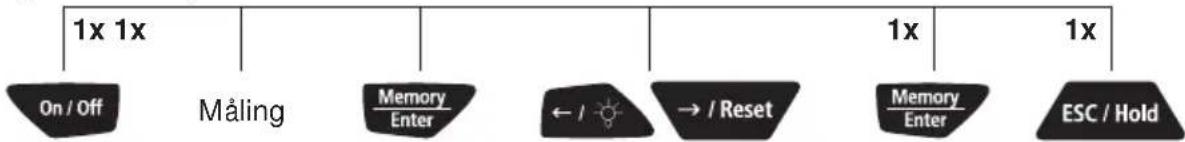

7 Gem måleværdi

Apparatet har en intern måleværdihukommelse til 5 inddata. Den valgte hukommelse indikeres ved, at M1 ... M5 blinker.

88888 M1 M2 M3 M4 M5

Apparat tændt Vælg hukommelse Gem Afslut menu

! Eksisterende måleværdier overskrives.

Når man aktiverer hukommelsesfunktionen, vises værdien M1 altid. Den aktuelle måleværdi vises igen, så snart denne gemmes i den ønskede hukommelse (M1 - M5).

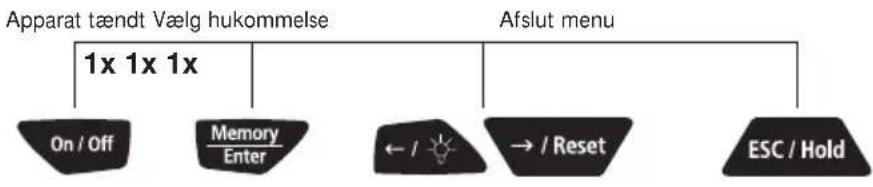

8 Vis måleværdier


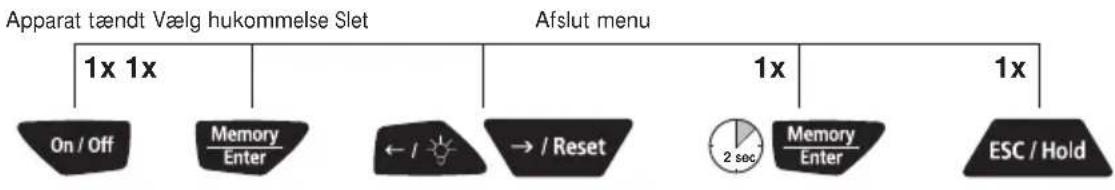

9 Slet måleværdihukommelse

Tekniske data Forbehold for tekniske ændringer.

Nøjagtighed ± 10 cm / 100 m
Rækkevidde 0 – 9.999,99 m
Omkreds målehjul 1 m
Måleværdihukommelse 5 inddata M1 ... M5
Strømforsyning 1 x 6F22 / 9V
Arbejdstemperatur 0...40 °C
Opbevaringstemperatur -20 °C...70 °C
Dimensioner (B x H x D) 318 x 1000 x 140 mm / 318 x 540 x 210 mm (sammenklappet)
Vægt (inkl. batterier) 2,1 kg

Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU. Dette produkt er et elapparat og skal indsamles og bortskaffes separat i henhold til EF-direktivet for (brugte) elapparater.

Flere sikkerhedsanvisninger og supplerende tips på: www.laserliner.com/info

!
