RollPilot 012 - Telêmetro Laserliner - Manual de utilização gratuito

Tipo de produto	Telêmetro de roda eletrônico
Marca	Laserliner
Modelo	RollPilot 012
Precisão	± 10 cm / 100 m
Alcance de medição	0 a 9 999,99 m
Circunferência da roda	1 m
Memória	5 entradas (M1 a M5)
Alimentação	1 pilha 9V (tipo 6F22)
Temperatura de operação	0°C a 40°C
Temperatura de armazenamento	-20°C a 70°C
Dimensões (aberto)	318 x 1000 x 140 mm
Dimensões (dobrado)	318 x 540 x 210 mm
Peso (com pilhas)	2,1 kg
Função Hold	Sim (manutenção do valor medido)
Retroiluminação da tela	Sim, desligamento automático após 15 segundos
Unidades de medida	m / cm / ft / polegadas
Exibição	Tela LCD
Punho antiderrapante	Sim
Cavalete retrátil	Sim
Alavanca de parada	Sim
Dobrável para transporte	Sim
Manutenção	Limpar com um pano macio e seco. Não usar solventes.
Segurança	Não usar em superfícies inadequadas. Evitar impactos.
Peças de reposição e reparabilidade	Contactar o serviço pós-venda. Reparos apenas por pessoal qualificado.

Perguntas frequentes - RollPilot 012 Laserliner

Como instalar a pilha?

Abra o compartimento de pilhas (6) e insira uma pilha 9V respeitando a polaridade indicada. Feche o compartimento.

Como alterar a unidade de medida?

Pressione a tecla M/Ft (ou cm/po) para alternar entre m, cm, ft e polegadas. O valor medido atual é apagado ao alterar.

Como usar a função Hold?

Ative a função Hold pressionando a tecla ESC/Hold. O símbolo Hold aparece na tela e o valor medido pisca. Para desativar, pressione a tecla novamente.

Como memorizar um valor medido?

No modo de medição, pressione Memory/Enter para entrar no menu de memória. Use as teclas de seta para selecionar um local M1 a M5, e pressione novamente Memory/Enter para salvar.

Como apagar um valor medido?

No modo de medição, pressione a tecla /Reset por 2 segundos para apagar o valor exibido.

Qual é o peso do aparelho?

O peso com as pilhas é de aproximadamente 2,1 kg.

Qual é a precisão do telêmetro?

A precisão é de ± 10 cm para 100 m medidos.

Como dobrar o aparelho para transporte?

O aparelho é dobrável. Dobre o punho e a roda para obter um formato compacto de 318 x 540 x 210 mm. A bolsa fornecida facilita o transporte.

O que fazer se a tela mostrar bateria fraca?

Substitua a pilha 9V (tipo 6F22) por uma nova. O símbolo de bateria fraca (I) acende na tela.

Como limpar o aparelho?

Use um pano macio e seco para limpar o aparelho. Não use solventes nem produtos abrasivos. Evite umidade.

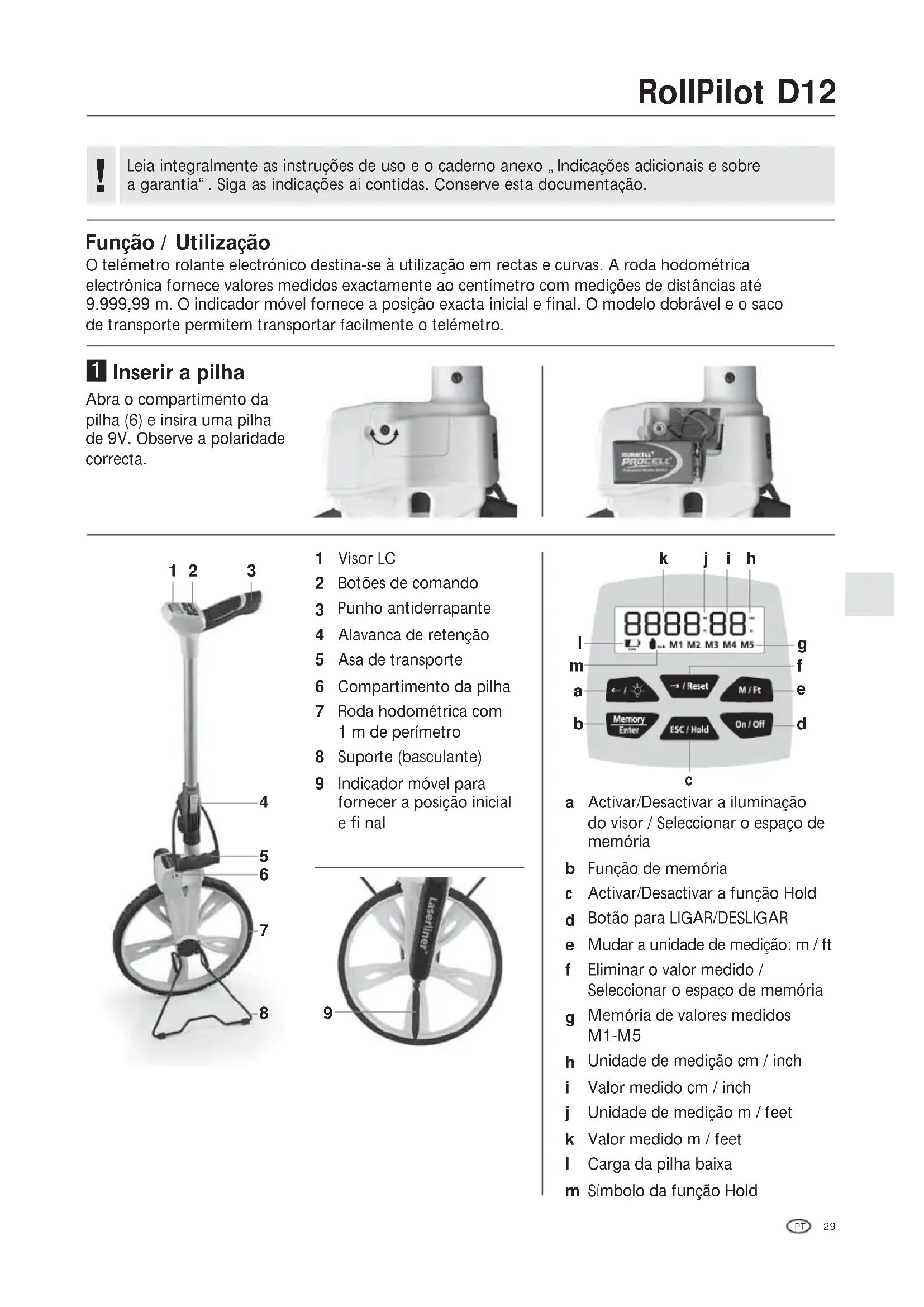

MANUAL DE UTILIZADOR RollPilot 012 Laserliner

Leia integralmente as instruções de uso e o caderno anexo „Indicações adicionais e sobre a garantia“. Siga as indicações aí contidas. Conserve esta documentação.

Função / Utilização

O telémetro rolante electrónico destina-se à utilização em rectas e curvas. A roda hodométrica electrónica fornece valores medidos exactamente ao centímetro com medições de distâncias até 9.999,99 m. O indicador móvel fornece a posição exacta inicial e final. O modelo dobrável e o saco de transporte permitem transportar facilmente o telémetro.

1 Inserir a pilha

Abra o compartimento da pilha (6) e insira uma pilha de 9V. Observe a polaridade correcta.

1 Visor LC
2 Botões de comando
3 Punho antiderrapante
4 Alavanca de retenção
5 Asa de transporte
6 Compartimento da pilha
7 Roda hodométrica com 1 m de perímetro
8 Suporte (basculante)
9 Indicador móvel para fornecer a posição inicial e fi nal

a Activar/Desactivar a iluminação do visor / Selecionar o espaço de memória
b Função de memória
c Activar/Desactivar a função Hold
d Botão para LIGAR/DESLIGAR
e Mudar a unidade de medição: m / ft
f Eliminar o valor medido / Seleccionar o espaço de memória
g Memória de valores medidos M1-M5
h Unidade de medição cm / inch
i Valor medido cm / inch
j Unidade de medição m / feet
k Valor medido m / feet
I Carga da pilha baixa
m Símbolo da função Hold

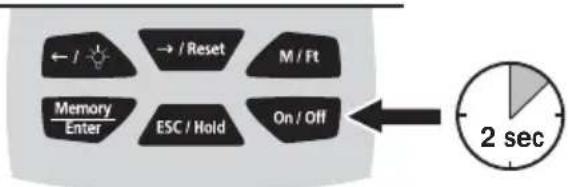

2 ON/OFF Função Hold

A função Hold está activada se o símbolo Hold aparecer no visor e o valor medido piscar. O valor medido actual é mantido.

888888 M1 M2 M3 M4 M5

Para se poder começar a medir é preciso desactivar a função Hold.

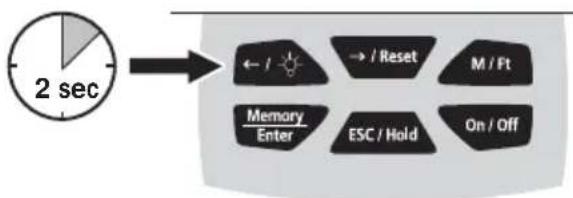

4 Iluminação do visor

Se as condições luminosas forem más, active a iluminação do visor. Para proteger as pilhas, a iluminação é desactivada automaticamente após 15 segundos. Ao carregar novamente na tecla pode voltar a ser activada.

5 Mudar a unidade de medição

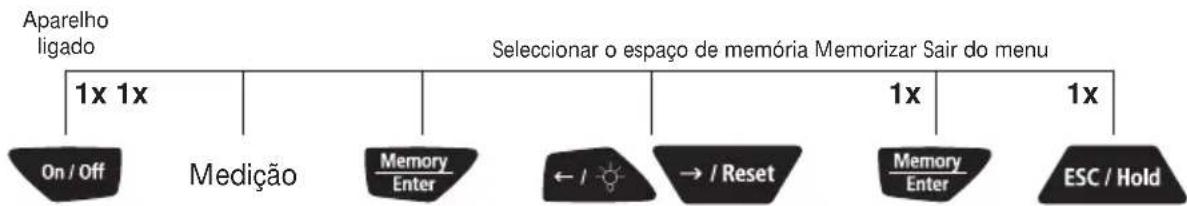

O aparelho dispõe de uma memória interna de valores medidos para 5 registos. O espaço de memória seleccionado é indicado pela intermitência de M1 ... M5.

88888 M1 M2 M3 M4 M5

Os valores medidos existentes são sobrescritos.

Ao activar a função de memória é sempre indicado o valor M1. O valor medido actual volta a aparecer logo que seja memorizado no espaço desejado (M1 - M5).

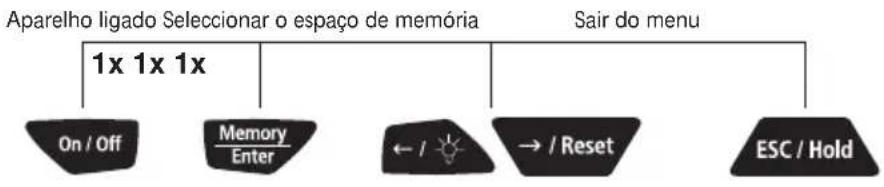

8 Indicar os valores medidos


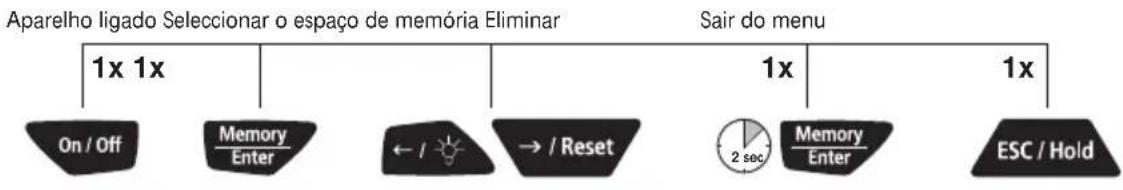

9 Eliminar a memória de valores medidos


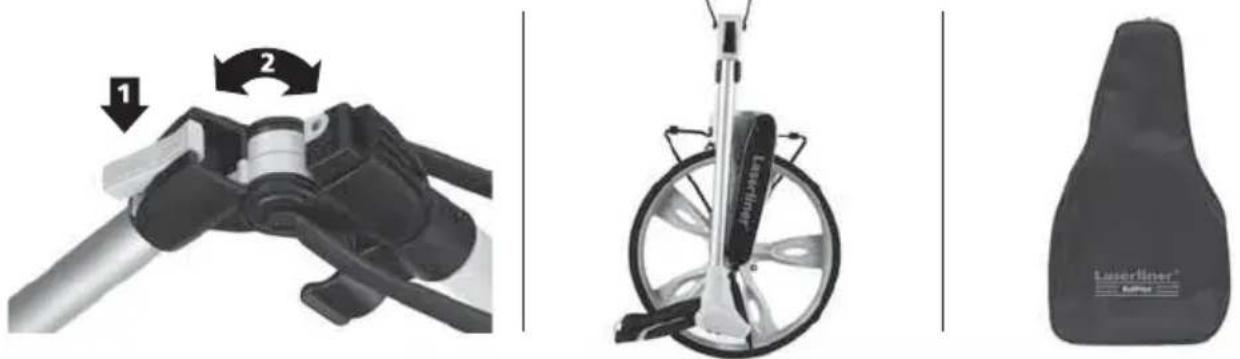

10 Dobrar para o transporte

Dados Técnicos Sujeito a alterações técnicas.

Precisão ± 10 cm / 100 m
Alcance 0 – 9.999,99 m
Perímetro da roda hodométrica 1 m
Memória de valores medidos 5 registos M1 ... M5
Abastecimento de energia 1 x 6F22 / 9V
Temperatura de trabalho 0...40 °C
Temperatura de armazenamento -20 °C...70 °C
Dimensões (L x A x P) 318 x 1000 x 140 mm / 318 x 540 x 210 mm (dobrado)
Peso (incl. pilha) 2,1 kg

Disposições da UE e eliminação

O aparelho respeita todas as normas necessárias para a livre circulação de mercadorias dentro da UE.

Este produto é um aparelho eléctrico e tem de ser recolhido e eliminado separadamente, conforme a Directiva europeia sobre aparelhos eléctricos e electrónicos usados.

Mais instruções de segurança e indicações adicionais em: www.laserliner.com/info

!
