RollPilot 012 - Далекомер Laserliner - Безплатно ръководство за потребителя

Тип продукт	Електронен ролетен дальномер
Марка	Laserliner
Модел	RollPilot 012
Точност	± 10 cm / 100 m
Обхват на измерване	0 до 9 999,99 m
Обиколка на колелото	1 m
Памет	5 записа (M1 до M5)
Захранване	1 батерия 9V (тип 6F22)
Работна температура	0°C до 40°C
Температура на съхранение	-20°C до 70°C
Размери (разгънато)	318 x 1000 x 140 mm
Размери (сгънато)	318 x 540 x 210 mm
Тегло (с батерии)	2,1 kg
Функция Hold	Да (задържане на измерената стойност)
Подсветка на екрана	Да, автоматично изключване след 15 секунди
Мерни единици	m / cm / ft / инчови
Дисплей	LCD екран
Противохлъзгаща се дръжка	Да
Прибираща се подпора	Да
Спирачен лост	Да
Сгъваем за транспорт	Да
Поддръжка	Почиствайте с мека и суха кърпа. Не използвайте разтворители.
Безопасност	Да не се използва върху неподходящи повърхности. Избягвайте удари.
Резервни части и ремонт	Свържете се с отдела за обслужване на клиенти. Ремонт само от квалифициран персонал.

Често задавани въпроси - RollPilot 012 Laserliner

Как да инсталирам батерията?

Отворете отделението за батерии (6) и поставете 9V батерия, като спазвате посочената полярност. Затворете отделението.

Как да сменя мерната единица?

Натиснете бутона M/Ft (или cm/po), за да превключвате между m, cm, ft и инчове. Текущата измерена стойност се изтрива при смяната.

Как да използвам функцията Hold?

Активирайте функцията Hold, като натиснете бутона ESC/Hold. Символът Hold се показва на екрана и измерената стойност мига. За деактивиране натиснете отново бутона.

Как да запаметя измерена стойност?

В режим на измерване натиснете Memory/Enter, за да влезете в менюто за памет. Използвайте стрелките, за да изберете място от M1 до M5, след което натиснете отново Memory/Enter, за да запишете.

Как да изтрия измерена стойност?

В режим на измерване натиснете бутона /Reset за 2 секунди, за да изтриете показаната стойност.

Какво е теглото на устройството?

Теглото с батериите е около 2,1 kg.

Каква е точността на далекомера?

Точността е ± 10 cm за 100 m измерено разстояние.

Как да сгъна устройството за транспорт?

Устройството е сгъваемо. Сгънете дръжката и колелото, за да получите компактен размер 318 x 540 x 210 mm. Включената чанта улеснява транспортирането.

Какво да правя, ако екранът показва слабо зареждане на батерията?

Сменете 9V батерията (тип 6F22) с нова. Символът за слаба батерия (I) светва на екрана.

Как да почистя устройството?

Използвайте мека и суха кърпа за почистване на устройството. Не използвайте разтворители или абразивни продукти. Избягвайте влага.

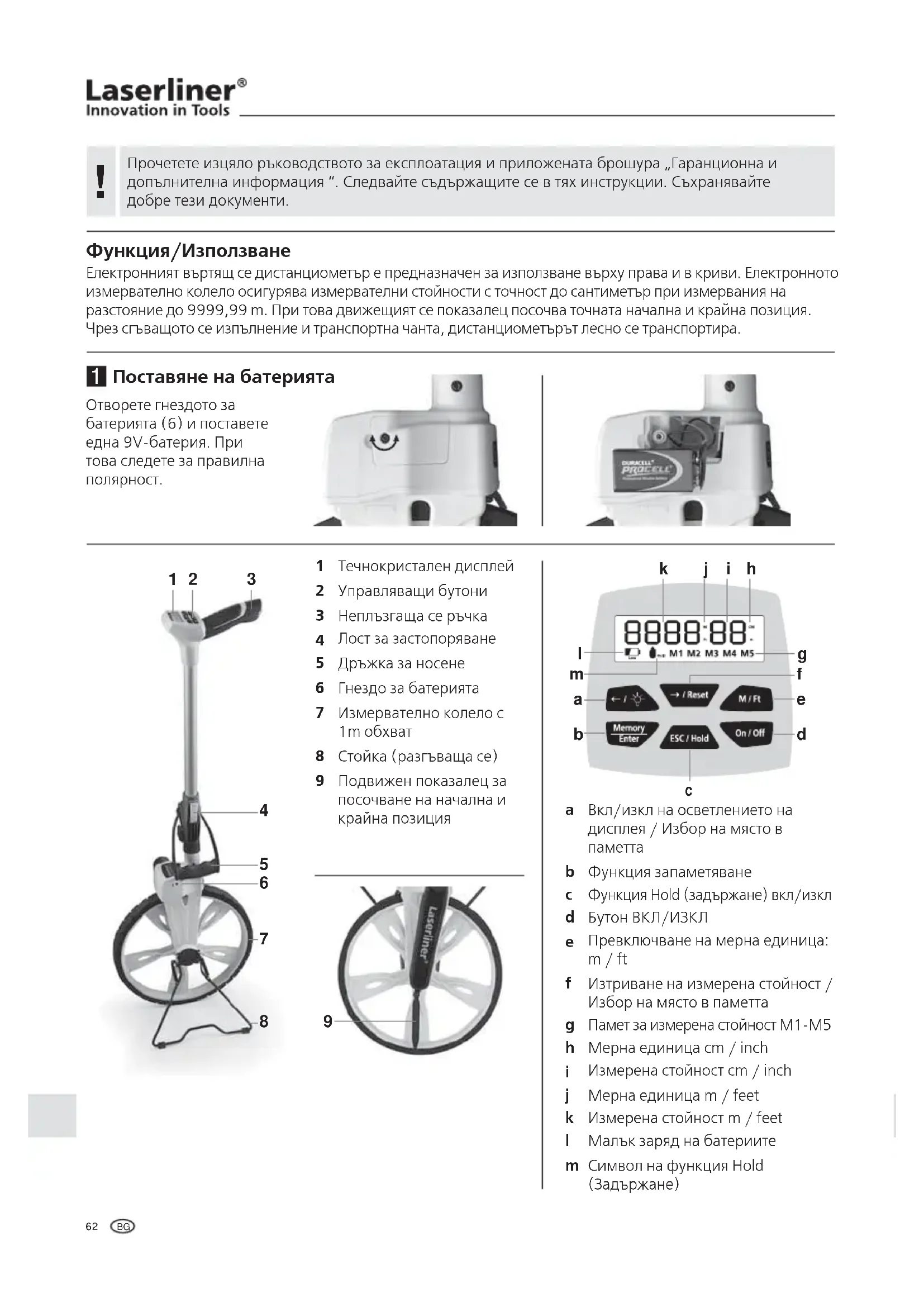

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ RollPilot 012 Laserliner

Прочетете изцяло ръководството за експлоатация и приложената брошура „Гаранционна и допълнителна информация“. Следвайте съдържащите се в тях инструкции. Съхранявайте добре тези документи.

Функция/Използване

Електронният въртящ се дистанциометър е предназначен за използване върху права и в криви. Електронното измервателно колело осигурява измервателни стойности с точност до сантиметър при измервания на разстояние до 9999,99 m. При това движещият се показалец посочва точната начална и крайна позиция. Чрез сгъващото се изпълнение и транспортна чанта, дистанциометърът лесно се транспортира.

1 Поставяне на батерията

Отворете гнездото за батерията (6) и поставете една 9V-батерия. При това следете за правилна полярност.

1 Течнокристален дисплей
2 Управляващи бутони
3 Неплъзгаща се ръчка
4 Лост за застопоряване
5 Дръжка за носене
6 Гнездо за батерията
7 Измервателно колело с 1m обхват
8 Стойка (разгъваща се)
9 Подвижен показалец за посочване на начална и крайна позиция

a Вкл/изкл на осветлението на дисплея / Избор на място в паметта
b Функция запаметяване
с Функция Hold (задържане) вкл/изкл
d Бутон ВКЛ/ИЗКЛ
e Превключване на мерна единица: m / ft
f Изтриване на измерена стойност / Избор на място в паметта
g Памет за измерена стойност M1-M5
h Мерна единица cm / inch
i Измерена стойност cm / inch
j Merna единица m / feet
k Измерена стойност m / feet
I Малък заряд на батериите
m Символ на функция Hold (Задържане)

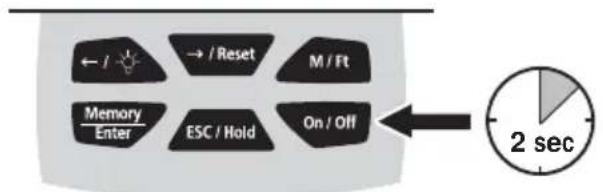

2 ON/OFF Функция Hold (Задържане)

Функция Hold е активирана, когато на дисплея се появи символът Hold и измерената стойност мига. Текущата измерена стойност се задържа.

8888:88 M1 M2 M3 M4 M5

За да може да започне измерването, функцията Hold трябва да бъде деактивирана.

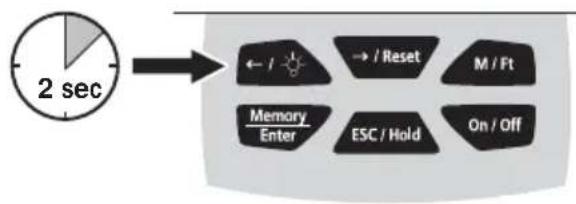

При лоши условия на осветеност включете осветлението на дисплея. За да се щадят батериите, осветлението се изключва автоматично след 15 секунди. Чрез повторно натискане на бутон, то може отново да бъде включено.

5 Превключване на мерна единица m (cm) / ft (in)

M / Ft 8888 M 88 m M1 M2 M3 M4 M5

6 Изтриване на измерена стойност Текущата измерена стойност се изтрива.


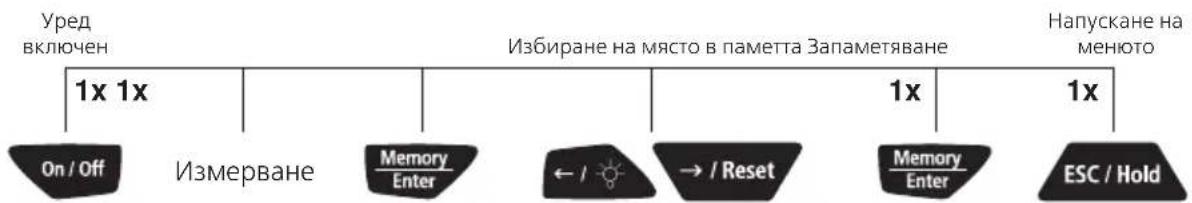

7 Запаметяване на измерени стойности

Уредът разполага с вътрешна памет на измерени стойности за 5 въвеждания. Избраното място памет се посочва чрез мигане на M1 ... M5.

8888-88 M1 M2 M3 M4 M5

Наличните измерени стойности се презаписват.

При активиране на функцията запаметяване винаги се показва стойността M1. Текущата стойност от измерване се появява отново, когато тя се запамети върху желаното място (M1 - M5).

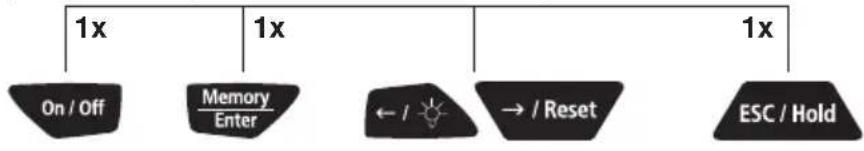

8 Показване на измерени стойности

Уред включен Избиране на място в паметта Напускане на менюто


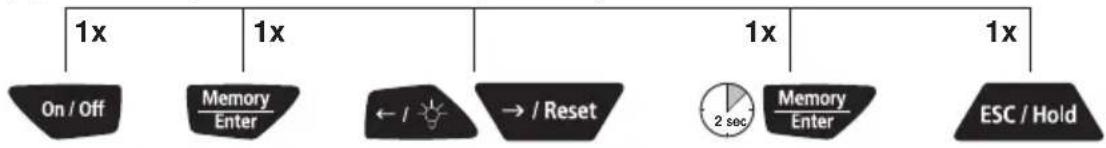

9 Изтриване на паметта за измерени стойности

Уред включен Избиране на място в паметта изтриване Напускане на менюто


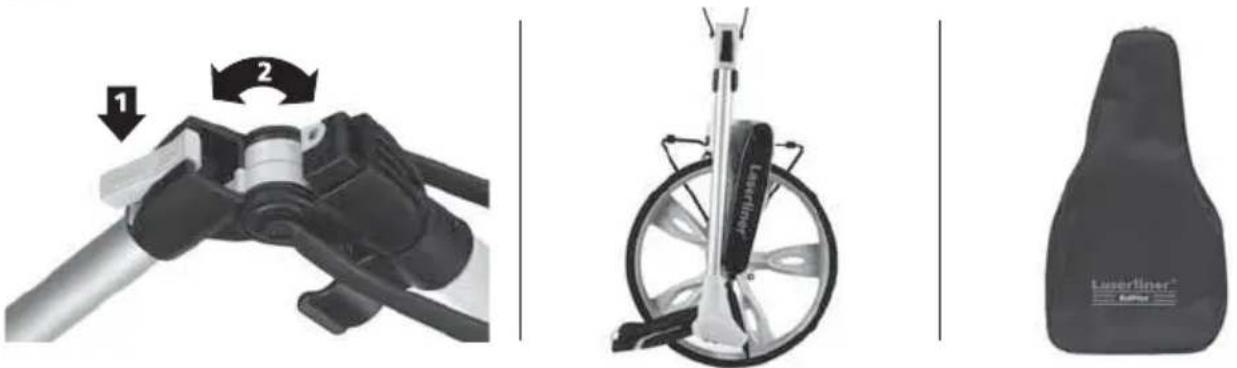

10 Сгъване за транспорт

Технически характеристики Запазва се правото за технически изменения.

Точност ± 10 см / 100 м
Обсег 0 – 9.999,99 м
Обхват на измервателното колело 1 м
Памет за измерени стойности 5 въвеждания M1 ... M5
Електрозахранване 1 x 6F22 / 9V
Работна температура 0...40 °C
Температура на съхранение -20 °C...70 °C
Размери (Ш х В х Д) 318 x 1000 x 140 мм / 318 x 540 x 210 мм (сгънат)
Тегло (вкл. батерии) 2,1 кг

ЕС-разпоредби и изхвърляне

Уредът изпълнява всички необходими стандарти за свободно движение на стоки в рамките на ЕС.

Този продукт е електрически уред и трябва да се събира и изхвърля съгласно европейската директива относно отпадъците от електрическо и електронно оборудване (ОЕЕО).

Още инструкции за безопасност и допълнителни указания ще намерите на адрес: www.laserliner.com/info

!
