RollPilot 012 - Kaugusmõõtja Laserliner - Tasuta kasutusjuhend

Toote tüüp	Elektrooniline rattakaugusmõõdik
Bränd	Laserliner
Mudel	RollPilot 012
Täpsus	± 10 cm / 100 m
Mõõteulatus	0 kuni 9 999,99 m
Ratta ümbermõõt	1 m
Mäluruum	5 sissekannet (M1 kuni M5)
Toide	1 patarei 9V (tüüp 6F22)
Töötemperatuur	0°C kuni 40°C
Ladustamistemperatuur	-20°C kuni 70°C
Mõõtmed (lahtivoldituna)	318 x 1000 x 140 mm
Mõõtmed (kokkuvoldituna)	318 x 540 x 210 mm
Kaal (koos patareidega)	2,1 kg
Hold funktsioon	Jah (mõõdetud väärtuse hoidmine)
Ekraani taustvalgustus	Jah, automaatne väljalülitumine 15 sekundi pärast
Mõõtühikud	m / cm / ft / tolli
Kuva	LCD-ekraan
Libisemiskindel käepide	Jah
Sissetõmmatav tugijalg	Jah
Peatushoob	Jah
Kokkuvolditav transportimiseks	Jah
Hooldus	Puhasta pehme kuiva lapiga. Ära kasuta lahusteid.
Ohutus	Ära kasuta sobimatutel pindadel. Väldi põrutusi.
Varuosad ja remonditavus	Võta ühendust müügijärgse teenindusega. Remont ainult kvalifitseeritud personali poolt.

Korduma kippuvad küsimused - RollPilot 012 Laserliner

Kuidas patarei paigaldada?

Avage patareipesa (6) ja sisestage 9V patarei, järgides näidatud polaarsust. Sulgege pesa.

Kuidas mõõtühikut vahetada?

Vajutage nuppu M/Ft (või cm/tolli), et lülitada m, cm, ft ja tolli vahel. Praegune mõõdetud väärtus kustutatakse vahetamisel.

Kuidas kasutada Hold funktsiooni?

Aktiveerige Hold funktsioon, vajutades nuppu ESC/Hold. Ekraanile ilmub Hold sümbol ja mõõdetud väärtus vilgub. Deaktiveerimiseks vajutage uuesti nuppu.

Kuidas mõõdetud väärtust salvestada?

Mõõtmise režiimis vajutage Memory/Enter, et siseneda mälumenüüsse. Kasutage nooleklahve, et valida koht M1 kuni M5, seejärel vajutage uuesti Memory/Enter salvestamiseks.

Kuidas mõõdetud väärtust kustutada?

Mõõtmise režiimis hoidke nuppu /Reset 2 sekundit all, et kustutada kuvatav väärtus.

Mis on seadme kaal?

Kaal koos patareidega on umbes 2,1 kg.

Mis on kaugusmõõdiku täpsus?

Täpsus on ± 10 cm 100 m kohta mõõdetuna.

Kuidas seade transportimiseks kokku voltida?

Seade on kokkuvolditav. Pange käepide ja ratas kokku, et saada kompaktne suurus 318 x 540 x 210 mm. Kaasas olev kott hõlbustab transporti.

Mida teha, kui ekraanil kuvatakse patarei tühjenemist?

Asendage 9V patarei (tüüp 6F22) uuega. Nõrga patarei sümbol (I) süttib ekraanil.

Kuidas seadet puhastada?

Kasutage seadme puhastamiseks pehmet ja kuiva lappi. Ärge kasutage lahusteid ega abrasiivseid tooteid. Vältige niiskust.

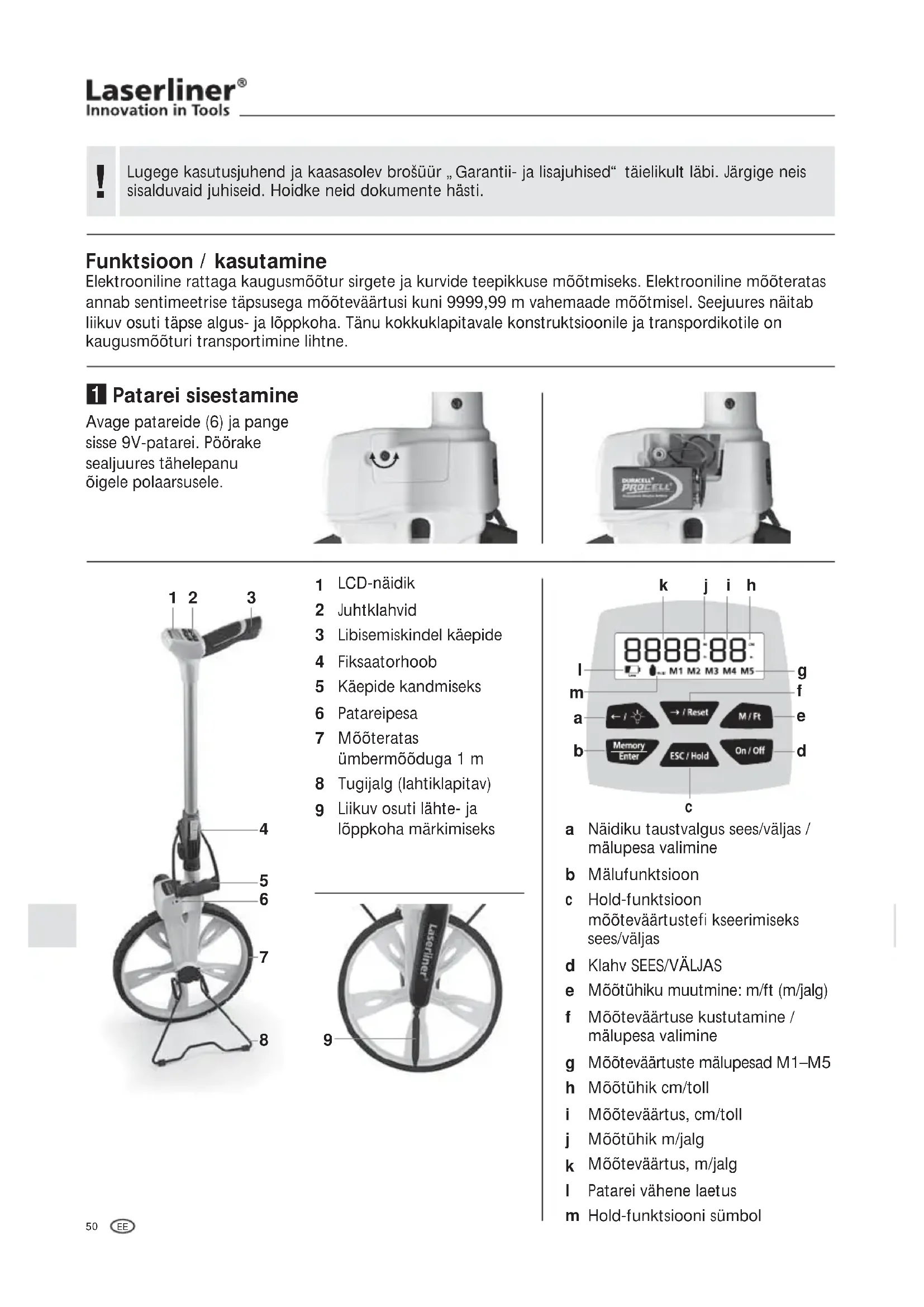

KASUTUSJUHEND RollPilot 012 Laserliner

Lugege kasutusjuhend ja kaasasolev brošüür „Garantii- ja lisajuhised“ täielikult läbi. Järgige neis sisalduvaid juhiseid. Hoidke neid dokumente hästi.

Funktsioon / kasutamine

Elektrooniline rattaga kaugusmõõtur sirgete ja kurvide teepikkuse mõõtmiseks. Elektrooniline mõõteratas annab sentimeetrise täpsusega mõõteväärtusi kuni 9999,99 m vahemaade mõõtmisel. Seejuures näitab liikuv osuti täpse algus- ja lõppkoha. Tänu kokkuklapitavale konstruktsioonile ja transpordikotile on kaugusmõõturi transportimine lihtne.

1 Patarei sisestamine

Avage patareide (6) ja pange sisse 9V-patarei. Pöörake sealjuures tähelepanu öigele polaarsusele.

1 LCD-näidik
2 Juhtklahvid
3 Libisemiskindel käepide
4 Fiksaatorhoob
5 Käepide kandmiseks
6 Patareipesa
7 Mõõteratas ümbermõõduga 1 m
8 Tugijalg (lahtiklapitav)

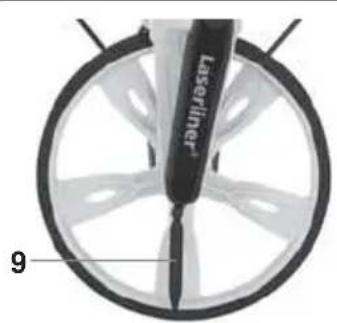

9 Liikuv osuti lähte- ja lõppkoha märkimiseks

a Näidiku taustvalgus sees/väljas / mälupesa valimine
b Mälufunktsioon
c Hold-funktsioon mõõteväärtustefi kseerimiseks sees/väljas
d Klahv SEES/VÄLJAS
e Möötühiku muutmine: m/ft (m/jalg)
f Mööteväärtuse kustutamine / mälupesa valimine
g Mööteväärtuste mälupesad M1–M5
h Möötühik cm/toll
i Mööteväärtus, cm/toll
j Möötühik m/jalg
k Mööteväärtus, m/jalg
I Patarei vähene laetus
m Hold-funktsiooni sümbol

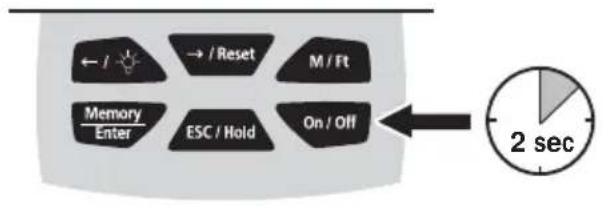

2 ON/OFF Hold-funktsioon

Hold-funktsioon on aktiveeritud siis, kui näidikul kuvatakse Hold-sümbol ja mõõteväärtus vilgub. Näidikul hoitakse tegelikku mõõteväärtust.

8888:88 M1 M2 M3 M4 M5

Mõõtmise alustamiseks tuleb Hold-funktsioon välja lülitada.

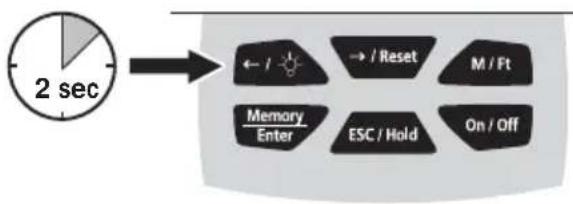

4 Näidiku taustvalgustus

Lülitage halva nähtavuse tingimustes näidiku taustvalgustus sisse. Patareide säästmiseks lülitub taustvalgustus 15 sekundi möödudes automaatselt välja. Klahvi uuesti vajutamisega saab seda uuesti sisse lülitada.

5 Möötühiku muutmine

m (cm) / jalg (toll) Möödetud tulemus kustutatakse.

8888 M 882M M1 M2 M3 M4 M5

6 Mööteväärtuse kustutamine


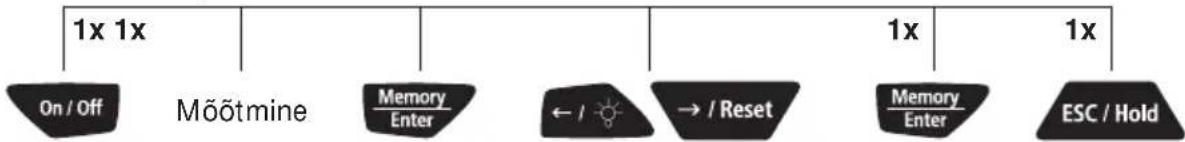

7 Mööteväärtuste salvestamine

Seadmel on mõõteväärtuste salvestamiseks sisemälu, kuhu mahub 5 tulemust. Valitud mälupesa näitab tähise M1 ... M5 vilkumine.

88888 M1 M2 M3 M4 M5

Seadme sisselülitamine Mälupesa valimine Salvestamine Menüüst lahkumine

Olemasolevad mööteväärtused kirjutatakse üle.

Mälufunktsiooni aktiveerimisel kuvatakse alati pessa M1 salvestatud väärtus. Tegelikult mõõdetud väärtus kuvatakse uuesti siis, kui see on salvestatud soovitud pessa (M1–M5).

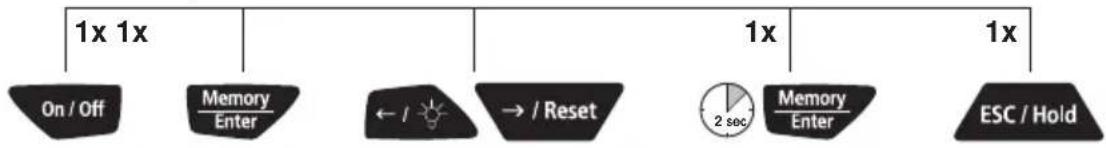

9 Mööteväärtuste mälu kustutamine

Seadme sisselülitamine Mälupesa valimine Kustutamine Menüüst lahkumine


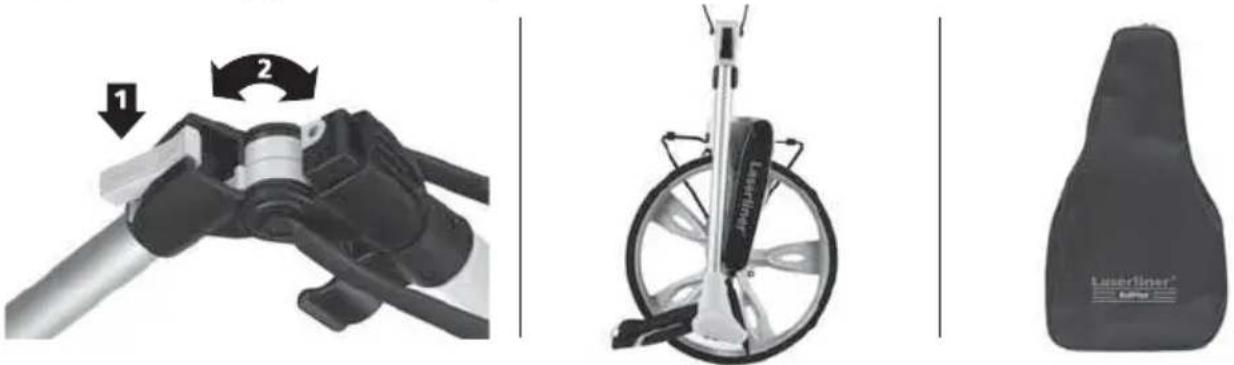

10 Kokkuklappimine transportimiseks

Tehnilised andmed Jätame endale öiguse tehnilisteks muudatusteks.
Täpsus ± 10 cm / 100 m
Mõõtepiirkond 0 – 9.999,99 m
Mõõteratta ümbermöõt 1 m
Mõõteväärtuste mälu 5 mälupesa M1 ... M5
Toide 1 x 6F22 / 9V
Töötemperatuur 0...40 °C
Hoidmistemperatuur -20 °C...70 °C
Mõõtmed (L x K x S)	318 x 1000 x 140 mm /318 x 540 x 210 mm (kokkuklapituna)
Mass (koos patareiga) 2,1 kg

ELi nõuded ja utiliseerimine

Seade täidab köik nõutavad normid vabaks kaubavahetuseks EL-i piires.

Käesolev toode on elektriseade ja tuleb vastavalt Euroopa direktiivile elektri- ja elektroonikaseadmete jäätmete kohta eraldi koguda ning kõrvaldada.

Edasised ohutus- ja lisajuhised aadressil: www.laserliner.com/info

!
