RollPilot S12 - Kaugusmõõtja Laserliner - Tasuta kasutusjuhend

Toote tüüp	Mehaanilise rattaga kaugusmõõdik
Bränd	Laserliner
Mudel	RollPilot S12
Täpsus	± 0,1%
Mõõteulatus	0 – 9 999,9 m
Mõõteratta raadius	159 mm
Mõõteratta ümbermõõt	1000 mm
Funktsioonid	Pikkuse mõõtmine, pikkuste liitmine ja lahutamine
Ühikud	meetrid
Töötingimused	-20°C kuni 80°C, suhteline niiskus max 80% rH
Säilitustingimused	-30°C kuni 80°C, suhteline niiskus max 80% rH
Mõõtmed (P x K x S)	318 x 1000 x 140 mm
Kaal	1800 g (ilma tarvikuteta)
Toiteallikas	Käsitsi (ilma patareita)
Liikuv nõel	Näitab algus- ja lõppasukohti
Mehaaniline loendur	Lähtestatav nupu (7) või kangi (8) abil
Käepide	Libisemiskindel
Jalapukk	Sissetõmmatav
Hooldus	Puhastage kergelt niiske lapiga; vältige puhastusvahendeid, küürimisvahendeid või lahusteid. Hoida kuivas ja puhtas kohas.
Ohutus	Kasutage ainult ettenähtud otstarbel; hoida lastele kättesaamatus kohas; mitte muuta; vältida mehaanilisi koormusi, äärmuslikke temperatuure, niiskust, vibratsiooni.
Kalibreerimine	Soovitatav kord aastas
EL-i vastavus	Vastab EL-i normidele; utiliseerimine WEEE kaudu

Korduma kippuvad küsimused - RollPilot S12 Laserliner

Kuidas mõõta kaugust kahe seina vahel?

Asetage ratta tagumine vastu esimest seina, veeretage seadet sirgjooneliselt teise seinani, seejärel lugege kuvatud kaugus. Lisage ratta läbimõõt (318 mm), et saada tegelik seintevaheline kaugus.

Kuidas loendur nullida?

Kasutage mehaanilisel loenduril asuvat nuppu 7 või kangi 8, et nullida väärtus enne iga uut mõõtmist.

Kuidas mõõta seinast täpse punktini?

Asetage ratta tagumine vastu seina, veeretage märgitud punktini, seejärel lugege kaugus. Lisage ratta raadius (159 mm), et saada täpne kaugus.

Kuidas mõõta ühest punktist teise?

Asetage liikuv nõel (9) esimesele punktile, veeretage sirgjooneliselt teise punktini, ja lugege kuvatud kaugus otse.

Mis on ratta läbimõõt?

Ratta raadius on 159 mm, seega läbimõõt on 318 mm. Ümbermõõt on 1000 mm.

Kuidas kaugusmõõdikut hooldada?

Puhastage kõiki komponente kergelt niiske lapiga. Ärge kasutage puhastusvahendeid, küürimisvahendeid ega lahusteid. Hoidke seadet kuivas ja puhtas kohas.

Mis on seadme täpsus?

Täpsus on ± 0,1%, mis vastab veale 1 mm mõõdetud meetri kohta.

Kuidas seadet transportimiseks kokku panna?

Pange jalapukk (5) kokku ja voltige seade transpordiasendisse. Kasutage kaasasolevat kotti, et seda hõlpsasti transportida.

Mida teha, kui mõõtmine tundub ebatäpne?

Kontrollige, et ratas ei ole takistatud ja pind on puhas. Kui viga püsib, tehke aastane kalibreerimine. Veenduge, et seade ei ole saanud lööke ega liigset niiskust.

Kas seade on veekindel?

Ei, seade ei ole veekindel. Vältige niiskuse ja liiva kokkupuudet. Veega kokkupuutel kuivatage see kohe.

KASUTUSJUHEND RollPilot S12 Laserliner

Lugege käsitsusjuhend, kaasasolev vihik „Garantii- ja lisajuhised“ ja aktuaalne informatsioon ning juhised käesoleva juhendi lõpus esitatud interneti-lingil täielikult läbi. Järgige neis sisalduvaid juhiseid. Käesolev dokument tuleb alles hoida ja seadme edasiandmisel kaasa anda.

Funktsioon / kasutamine

Mehaaniline rattaga kaugusmõõtur on ette nähtud kasutamiseks sirgetel ja kurvilistel teedel. Mehaaniline mõõteratas annab täpseid mõõteväärtusi kuni 9.999,9 m kauguste mõõtmisel. Seejuures näitab liikuv osuti täpse algus- ja lõppkoha. Tänu kokkuklapitavale konstruktsioonile ja transpordikotile on kaugusmõõturi transportimine lihtne.

Üldised ohutusjuhised

• Kasutage seadet eranditult spetsifikatsioonide piires vastavalt selle kasutusotstarbele.
• Möõteseadet hoida lastele kättesaamatus kohas!
• Seadme ehitust ei tohi muuta.
• Ärge laske seadmele möjuda mehaanilist koormust, ülikõrgeid temperatuure, niiskust ega tugevat vibratsiooni.
  – Vältige võimalusel niiskust ja liiva, puhastage pärast kasutamist
  – Pidage transpordiasendist kokkupanemisel silmas muljumisohtu
• Palun järgige kohalike ja riiklike ametite ohutusmeetmeid seadme asjatundliku kasutuse kohta.

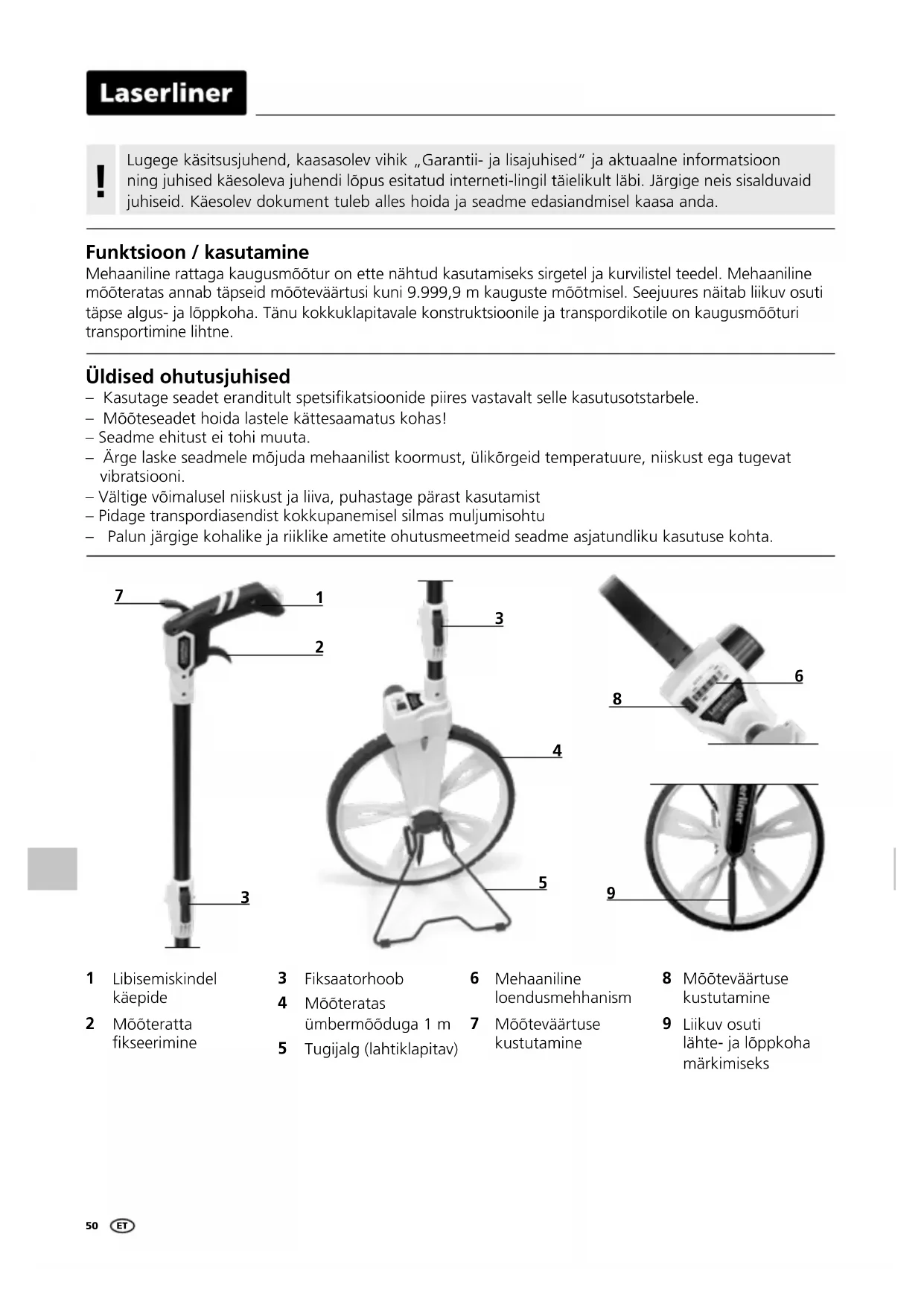

7 1 2 3

3 4 5

6 8 9

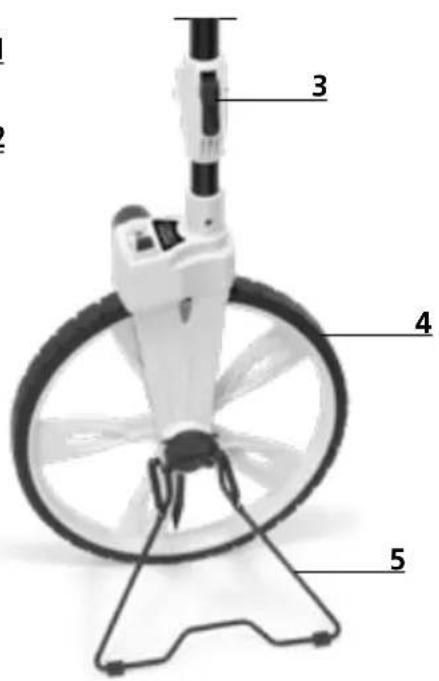

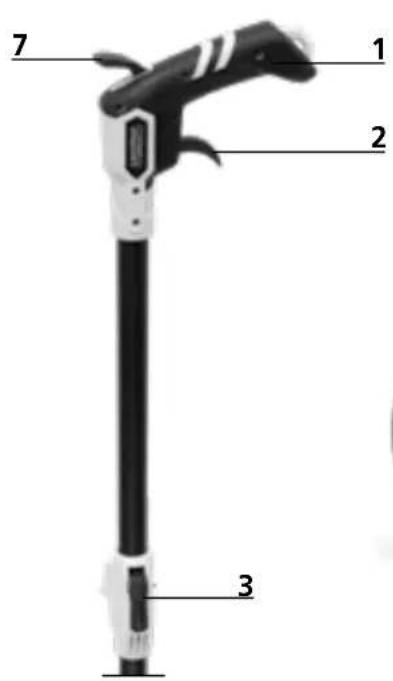

1 Libisemiskindel käepide
2 Mõõteratta fikseerimine

3 Fiksaatorhoob
4 Mõõteratas ümbermõõduga 1 m
5 Tugijalg (lahtiklapitav)

6 Mehaaniline loendusmehhanism

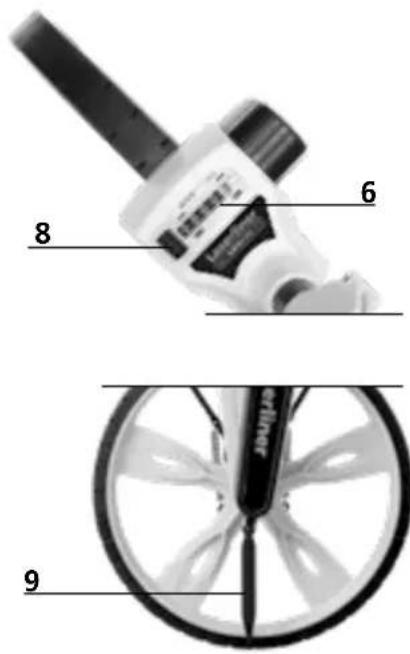

7 Mõõteväärtuse kustutamine

8 Mõõteväärtuse kustutamine
9 Liikuv osuti lähte- ja lõppkoha märkimiseks

1 Möõteväärtuse kustutamine

Mehaanilist loendurmehhanismi saab klahvi 7 või hooba 8 vajutades nulli seada.

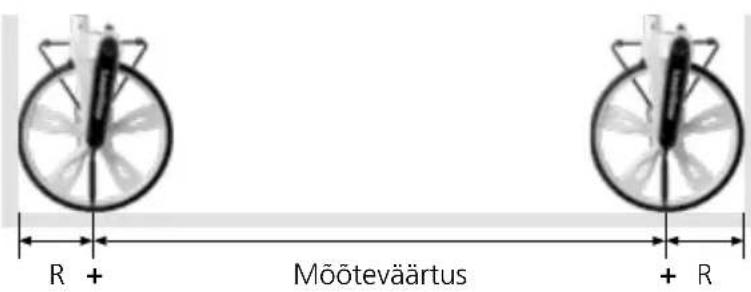

1. Seadke mõõteratas ratta tagaküljega vastu seina.
2. Liigutage mööteratas sirgejooneliselt teise seinani.
3. Lugege mõõteväärtus maha ja liitke ratta läbimõõt.

R + Mõõteväärtus + R

Saavutamaks täpset mõõtmistulemust, tuleb juhtvarrast kogu mõõtmise ajal sama nurga alla hoida. Soovitatav on vertikaalne väljajoondus.

Laserliner

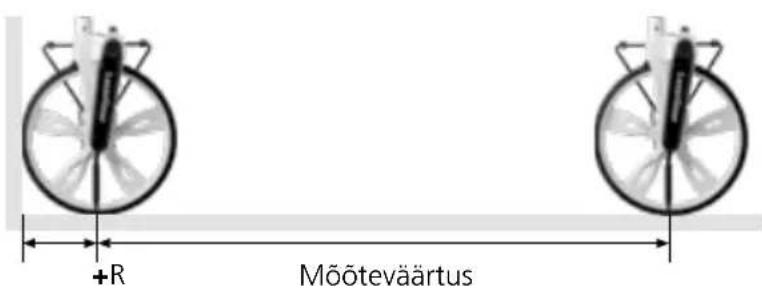

5 Möötmine seinast punktini

1. Seadke mõõteratas ratta tagaküljega vastu seina.
2. Liigutage mööteratas sirgejooneliselt märgistatud punktini.
3. Lugege mõõteväärtus maha ja liitke ratta raadius.

+R Mõõteväärtus

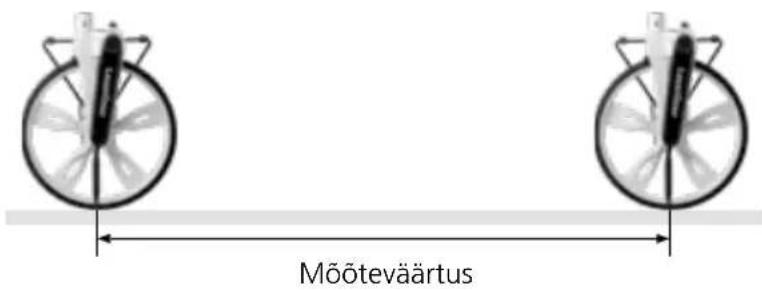

6 Möötmine punktist punktini

1. Seadke osuti (9) esimesele märgistatud punktile.
2. Liigutage mõõteratas sirgejooneliselt teise märgistatud punktini.
3. Lugege mööteväärtus maha.

Mõõteväärtus

Juhised hoolduse ja hoolitsuse kohta

Puhastage köik komponendid kergelt niisutatud lapiga ja vältige puhastus-, küürimisvahendite ning lahustite kasutamist. Ladustage seadet puhtas, kuivas kohas.

Kalibreerimine

Mõõteseadet tuleb mõõtmistulemuste täpsuse tagamiseks regulaarselt alibreerida ja kontrollida. Me soovitame kohaldada üheaastast kalibreerimisintervalli.

Tehnilised andmed Jätame endale õiguse teha tehnilisi muudatusi. 20W03

Täpsus ± 0,1%
Mõõtepiirkond 0 – 9.999,9 m
Mõõteratta raadius 159 mm
Mõõteratta ümbermöõt 1000 mm
Funktsioonid Pikkuse möõtmine, Pik kuste liitmine ja lahutamine
Mõõtühikud m
Töötingimused	-20°C ... 80°C, õhuniiskus max 80% rH, mittekondenseeruv,töökõrgus max 4000 m üle NN (normaalnull)
Ladustamistingimused	-30°C ... 80°C, õhuniiskus max 80% rH
Mõõdud (L x K x S) 318 x 1000 x 140 mm
Kaal 1800 g (lisatarvikuteta)

ELi nõuded ja utiliseerimine

Seade täidab köik nõutavad normid vabaks kaubavahetuseks EL-i piires.

Käesolev toode on elektriseade ja tuleb vastavalt Euroopa direktiivile elektri- ja elektroonikaseadmete jäätmete kohta eraldi koguda ning kõrvaldada.

Edasised ohutus- ja lisajuhised aadressil:

http://laserliner.com/info?an=AET
