RollPilot S12 - Etäisyysmittari Laserliner - Ilmainen käyttöohje ja opas

Tuotetyyppi	Mekaaninen pyöräetäisyysmittari
Merkki	Laserliner
Malli	RollPilot S12
Tarkkuus	± 0,1%
Mittausalue	0 – 9 999,9 m
Mittapyörän säde	159 mm
Mittapyörän ympärysmitta	1000 mm
Toiminnot	Pituuden mittaus, pituuksien yhteen- ja vähennyslasku
Yksiköt	metrit
Työolosuhteet	-20°C - 80°C, suhteellinen kosteus enintään 80% rH
Säilytysolosuhteet	-30°C - 80°C, suhteellinen kosteus enintään 80% rH
Mitat (P x K x S)	318 x 1000 x 140 mm
Paino	1800 g (ilman lisävarusteita)
Virtalähde	Manuaalinen (ilman paristoa)
Liikkuva neula	Osoittaa aloitus- ja lopetuspaikat
Mekaaninen laskuri	Nollattavissa painikkeella (7) tai vivulla (8)
Kahva	Liukumaton
Tukijalka	Sisäänvedettävä
Huolto	Puhdista kevyesti kostutetulla liinalla; vältä puhdistusaineita, hankausaineita tai liuottimia. Säilytä kuivassa ja puhtaassa.
Turvallisuus	Käytä vain tarkoitukseensa; pidä poissa lasten ulottuvilta; älä muuntele; vältä mekaanista kuormitusta, äärimmäisiä lämpötiloja, kosteutta, tärinää.
Kalibrointi	Suositellaan kerran vuodessa
EU-vaatimustenmukaisuus	EU-normien mukainen; hävittäminen WEEE-direktiivin mukaisesti

Usein kysytyt kysymykset - RollPilot S12 Laserliner

Kuinka mitata kahden seinän välinen etäisyys?

Aseta pyörän takaosa ensimmäistä seinää vasten, pyöritä laitetta suoraviivaisesti toiselle seinälle, lue sitten näytöllä oleva etäisyys. Lisää pyörän halkaisija (318 mm) saadaksesi todellisen etäisyyden seinien välillä.

Kuinka nollata laskuri?

Käytä mekaanisessa laskurissa olevaa painiketta 7 tai vipua 8 nollataksesi arvon ennen jokaista uutta mittausta.

Kuinka mitata seinästä tarkkaan pisteeseen?

Aseta pyörän takaosa seinää vasten, pyöritä merkittyyn pisteeseen, lue sitten etäisyys. Lisää pyörän säde (159 mm) saadaksesi tarkan etäisyyden.

Kuinka mitata pisteestä toiseen?

Aseta liikkuva neula (9) ensimmäiseen pisteeseen, pyöritä suoraviivaisesti toiseen pisteeseen ja lue näytöllä oleva etäisyys suoraan.

Mikä on pyörän halkaisija?

Pyörän säde on 159 mm, joten halkaisija on 318 mm. Ympärysmitta on 1000 mm.

Kuinka huoltaa etäisyysmittari?

Puhdista kaikki osat kevyesti kostutetulla liinalla. Älä käytä puhdistusaineita, hankausaineita tai liuottimia. Säilytä laitetta kuivassa ja puhtaassa paikassa.

Mikä on laitteen tarkkuus?

Tarkkuus on ± 0,1%, mikä vastaa 1 mm:n virhettä mitattua metriä kohti.

Kuinka säilyttää laite kuljetusta varten?

Taita tukijalka (5) ja taittele laite kuljetusasentoon. Käytä mukana tulevaa laukkua kuljettaaksesi sitä helposti.

Mitä tehdä, jos mittaus vaikuttaa epätarkalta?

Tarkista, ettei pyörä ole tukossa ja että lattia on puhdas. Jos virhe jatkuu, suorita vuotuinen kalibrointi. Varmista, ettei laite ole altistunut iskuille tai liialliselle kosteudelle.

Onko laite vedenpitävä?

Ei, laite ei ole vedenpitävä. Vältä kosteudelle ja hiekalle altistumista. Jos se joutuu kosketuksiin veden kanssa, kuivaa se välittömästi.

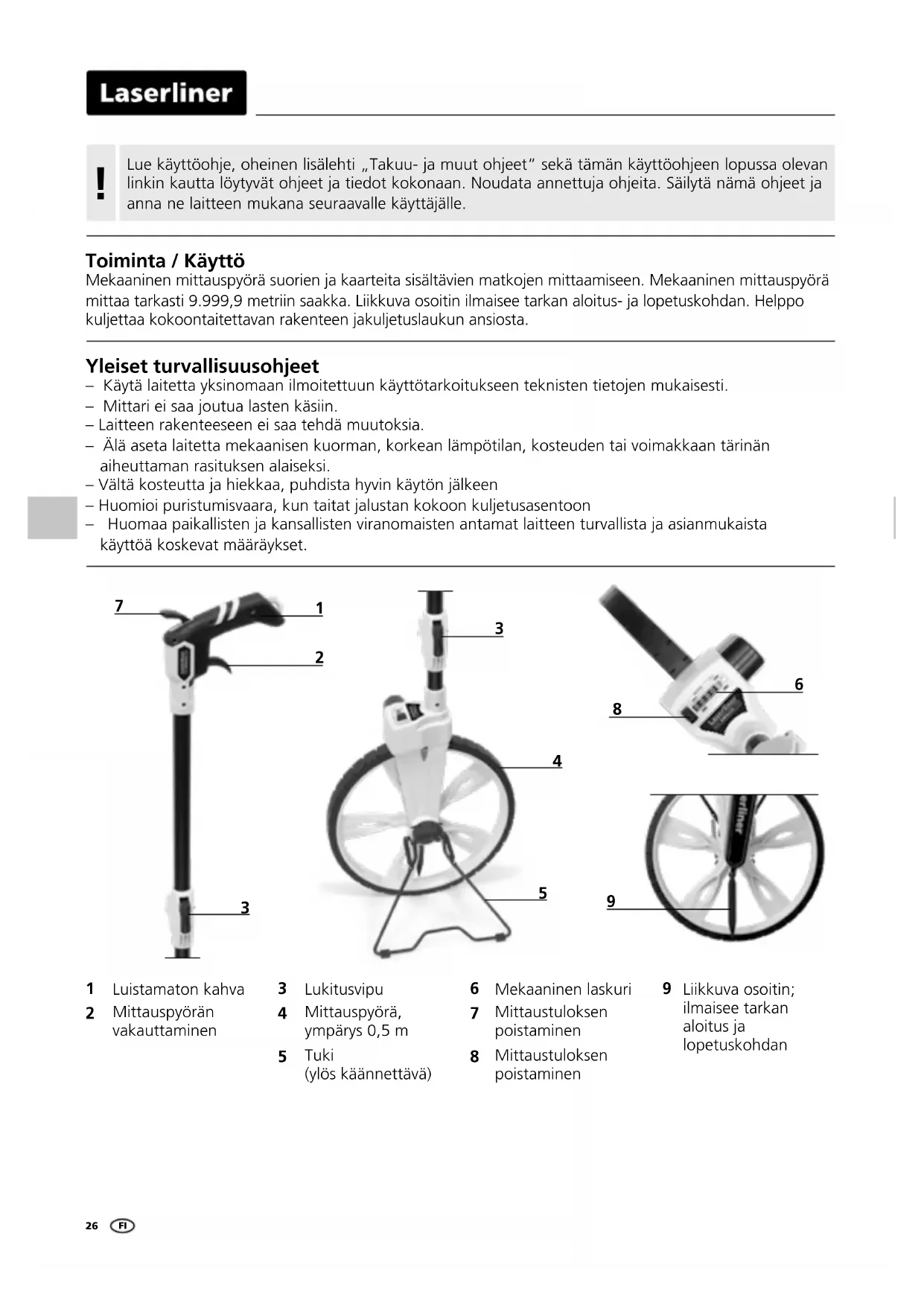

KÄYTTÖOHJE RollPilot S12 Laserliner

Lue käyttöohje, oheinen lisälehti „Takuu- ja muut ohjeet“ sekä tämän käyttöohjeen lopussa olevan linkin kautta löytyvät ohjeet ja tiedot kokonaan. Noudata annettuja ohjeita. Säilytä nämä ohjeet ja anna ne laitteen mukana seuraavalle käyttäjälle.

Toiminta / Käyttö

Mekaaninen mittauspyörä suorien ja kaarteita sisältävien matkojen mittaamiseen. Mekaaninen mittauspyörä mittaa tarkasti 9.999,9 metriin saakka. Liikkuva osoitin ilmaisee tarkan aloitus- ja lopetuskohdan. Helppo kuljettaa kokoontaitettavan rakenteen jakuljetuslaukun ansiosta.

Yleiset turvallisuusohjeet

• Käytä laitetta yksinomaan ilmoitettuun käyttötarkoitukseen teknisten tietojen mukaisesti.
• Mittari ei saa joutua lasten käsiin.
  – Laitteen rakenteeseen ei saa tehdä muutoksia.
• Älä aseta laitetta mekaanisen kuorman, korkean lämpötilan, kosteuden tai voimakkaan tärinän aiheuttaman rasituksen alaiseksi.
  – Vältä kosteutta ja hiekkaa, puhdista hyvin käytön jälkeen
  – Huomioi puristumisvaara, kun taitat jalustan kokoon kuljetusasentoon
• Huomaa paikallisten ja kansallisten viranomaisten antamat laitteen turvallista ja asianmukaista käyttöä koskevat määräykset.

7 1 2 3

3 4 5

6 8 9

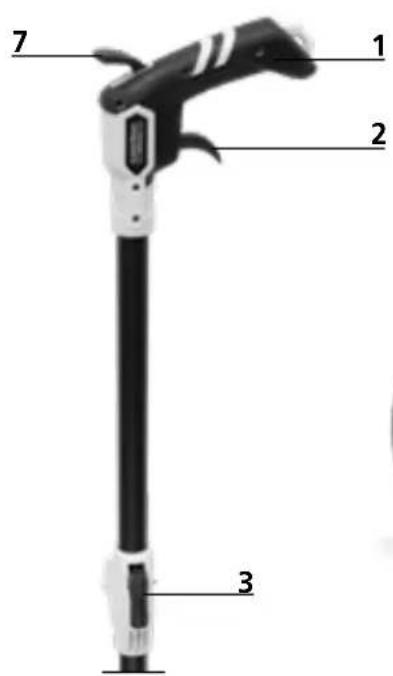

1 Luistamaton kahva
2 Mittauspyörän vakauttaminen

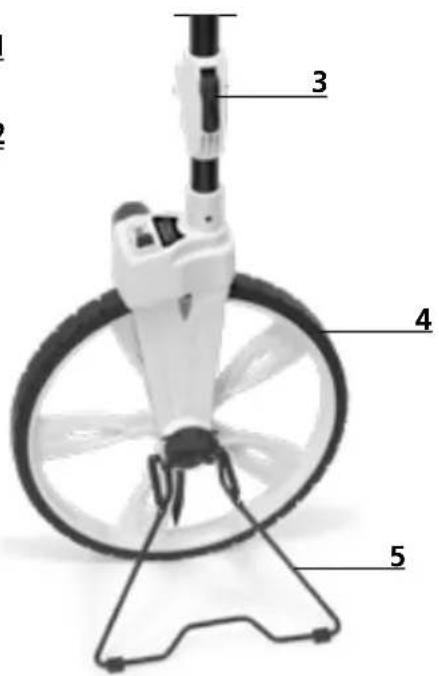

3 Lukitusvipu

4 Mittauspyörä, ympärys 0,5 m

5 Tuki (ylös käännettävä)

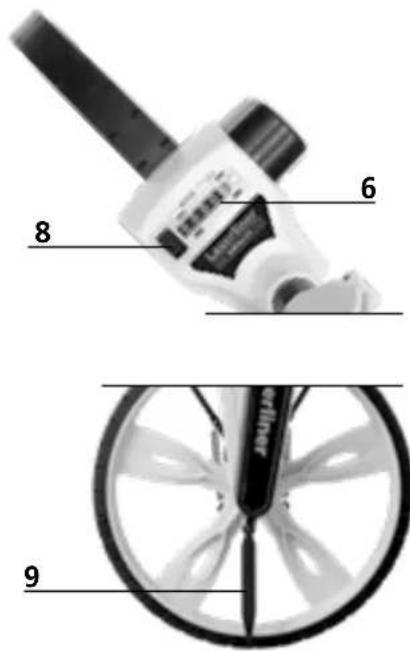

6 Mekaaninen Iaskuri

7 Mittaustuloksen poistaminen

8 Mittaustuloksen poistaminen

9 Liikkuva osoitin; ilmaisee tarkan aloitus ja lopetuskohdan

1 Mittaustuloksen poistaminen

Mekaanisen laskurin voi nollata näppäimestä 7 painamalla tai vivusta 8.

2 Laitteen kokoontaittaminen kuljetusta varten

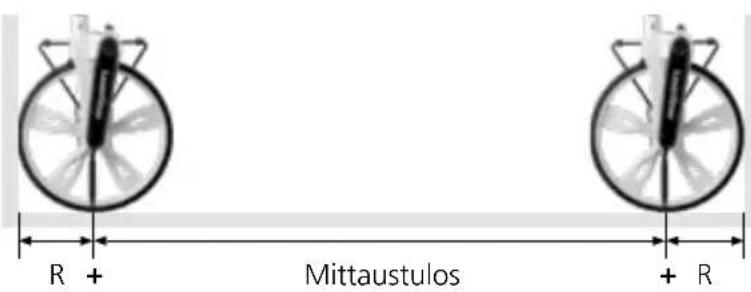

4 Mittaus seinästä seinään

1. Aseta mittauspyörä seinää vasten.
2. Kuljeta mittauspyörä suoraan toista seinää vasten.
3. Katso mittaustulos laskurista ja lisää siihen pyörän läpimitta.

R + Mittaustulos + R

! Pidä mittauspyörän varsi samassa kulmassa koko mittauksen ajan, jotta saat tarkan mittaustuloksen. Suosittelemme pitämään varren pystysuorassa.

Laserliner

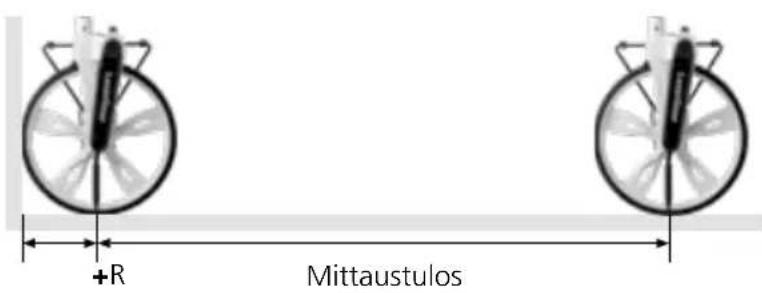

5 Mittaus seinästä pisteeseen

1. Aseta mittauspyörä seinää vasten.
2. Kuljeta mittauspyörä suoraan merkitsemääsi pisteeseen saakka.
3. Katso mittaustulos ja lisää siihen pyörän säde.

+R Mittaustulos

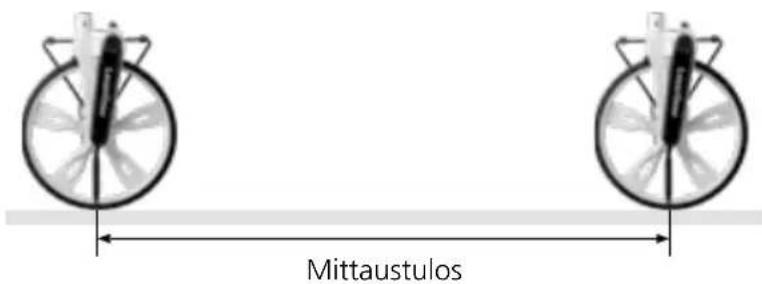

6 Mittaus pisteestä pisteeseen

1. Aseta osoitin (9) ensimmäiseen pisteeseen.
2. Kuljeta mittauspyörä suoraan toiseen pisteeseen.
3. Katso mittaustulos.

Mittaustulos

Ohjeet huoltoa ja hoitoa varten

Puhdista kaikki osat nihkeällä kankaalla. Älä käytä pesu- tai hankausaineita äläkä liuottimia. Säilytä laite puhtaassa ja kuivassa paikassa.

Kalibrointi

Mittalaite pitää kalibroida ja tarkastaa säännöllisin väliajoin mittaustulosten tarkkuuden varmistamiseksi. Suosittelemme, että laite kalibroidaan kerran vuodessa.

Tekniset tiedot Tekniset muutokset mahdollisia. 20W03

Tarkkuus ± 0,1%
Toiminta-alue 0 – 9.999,9 m
Mittauspyörän säde 159 mm
Mittauspyörän ympärys 1000 mm
Toiminnot Pituuden mittaus, Pituuksiien lisääminen ja vähentäminen
Yksiköt m
Käyttöympäristö -20°C ... 80°C, ilmankosteus maks. 80% rH, ei kondensoituva, asennuskorkeus maks. 4000 m merenpinnasta
Varastointiolosuhteet	-30°C ... 80°C, ilmankosteus maks. 80% rH
Mitat (L x K x S) 318 x 1000 x 140 mm
Paino 1800 g (ilman lisävarusteita)

EY-määräykset ja hävittäminen

Laite täyttää kaikki EY:n sisällä tapahtuvaa vapaata tavaravaihtoa koskevat standardit.

Tämä tuote on sähkölaite. Se on kierrätettävä tai hävitettävä vanhoja sähkö- ja elektroniikkalaitteita koskevan EY-direktiivin mukaan.

Lisätietoja, turvallisuus- yms. ohjeita:

http://laserliner.com/info?an=AET
