RollPilot S12 - Daljinomer Laserliner - Brezplačna navodila za uporabo

Vrsta izdelka	Mehanski merilnik razdalje s kolesom
Znamka	Laserliner
Model	RollPilot S12
Natančnost	± 0,1 %
Doseg	0 – 9 999,9 m
Polmer merilnega kolesa	159 mm
Obseg merilnega kolesa	1000 mm
Funkcije	Merjenje dolžine, seštevanje in odštevanje dolžin
Enote	metri
Delovni pogoji	-20°C do 80°C, relativna vlažnost max. 80 % rH
Pogoji shranjevanja	-30°C do 80°C, relativna vlažnost max. 80 % rH
Mere (D x V x G)	318 x 1000 x 140 mm
Teža	1800 g (brez dodatkov)
Napajanje	Ročno (brez baterije)
Premična igla	Kaže začetni in končni položaj
Mehanski števec	Ponastavljiv s tipko (7) ali ročico (8)
Ročaj	Nedrseč
Podstavek	Zložljiv
Vzdrževanje	Čistite z rahlo vlažno krpo; izogibajte se čistilom, abrazivom ali topilom. Shranjujte na suhem in čistem mestu.
Varnost	Uporabljajte samo za predviden namen; hranite izven dosega otrok; ne spreminjajte; izogibajte se mehanskim obremenitvam, ekstremnim temperaturam, vlagi, vibracijam.
Kalibracija	Priporočljivo enkrat letno
Skladnost z EU	Skladno z normami EU; odstranjevanje preko OEEO

Pogosto zastavljena vprašanja - RollPilot S12 Laserliner

Kako izmeriti razdaljo med dvema stenama?

Postavite zadnji del kolesa ob prvo steno, kotalite napravo v ravni črti do druge stene, nato odčitajte prikazano razdaljo. Dodajte premer kolesa (318 mm), da dobite dejansko razdaljo med stenama.

Kako ponastaviti števec na nič?

Uporabite tipko 7 ali ročico 8 na mehanskem števcu, da pred vsako novo meritvijo ponastavite vrednost na nič.

Kako izmeriti od stene do določene točke?

Postavite zadnji del kolesa ob steno, kotalite do označene točke, nato odčitajte razdaljo. Dodajte polmer kolesa (159 mm), da dobite natančno razdaljo.

Kako izmeriti od ene točke do druge?

Postavite premično iglo (9) na prvo točko, kotalite v ravni črti do druge točke in neposredno odčitajte prikazano razdaljo.

Kakšen je premer kolesa?

Polmer kolesa je 159 mm, zato je premer 318 mm. Obseg je 1000 mm.

Kako vzdrževati merilnik razdalje?

Vse komponente očistite z rahlo vlažno krpo. Ne uporabljajte čistil, abrazivov ali topil. Napravo shranjujte na suhem in čistem mestu.

Kakšna je natančnost naprave?

Natančnost je ± 0,1 %, kar ustreza napaki 1 mm na izmerjeni meter.

Kako pospraviti napravo za prevoz?

Zložite podstavek (5) in napravo zložite v transportni položaj. Uporabite priloženo torbo za enostaven prenos.

Kaj storiti, če se zdi meritev nenatančna?

Preverite, ali kolo ni ovirano in ali so tla čista. Če napaka vztraja, opravite letno kalibracijo. Prepričajte se, da naprava ni bila izpostavljena udarcem ali prekomerni vlagi.

Ali je naprava vodotesna?

Ne, naprava ni vodotesna. Izogibajte se vsakršni izpostavljenosti vlagi in pesku. V primeru stika z vodo jo takoj posušite.

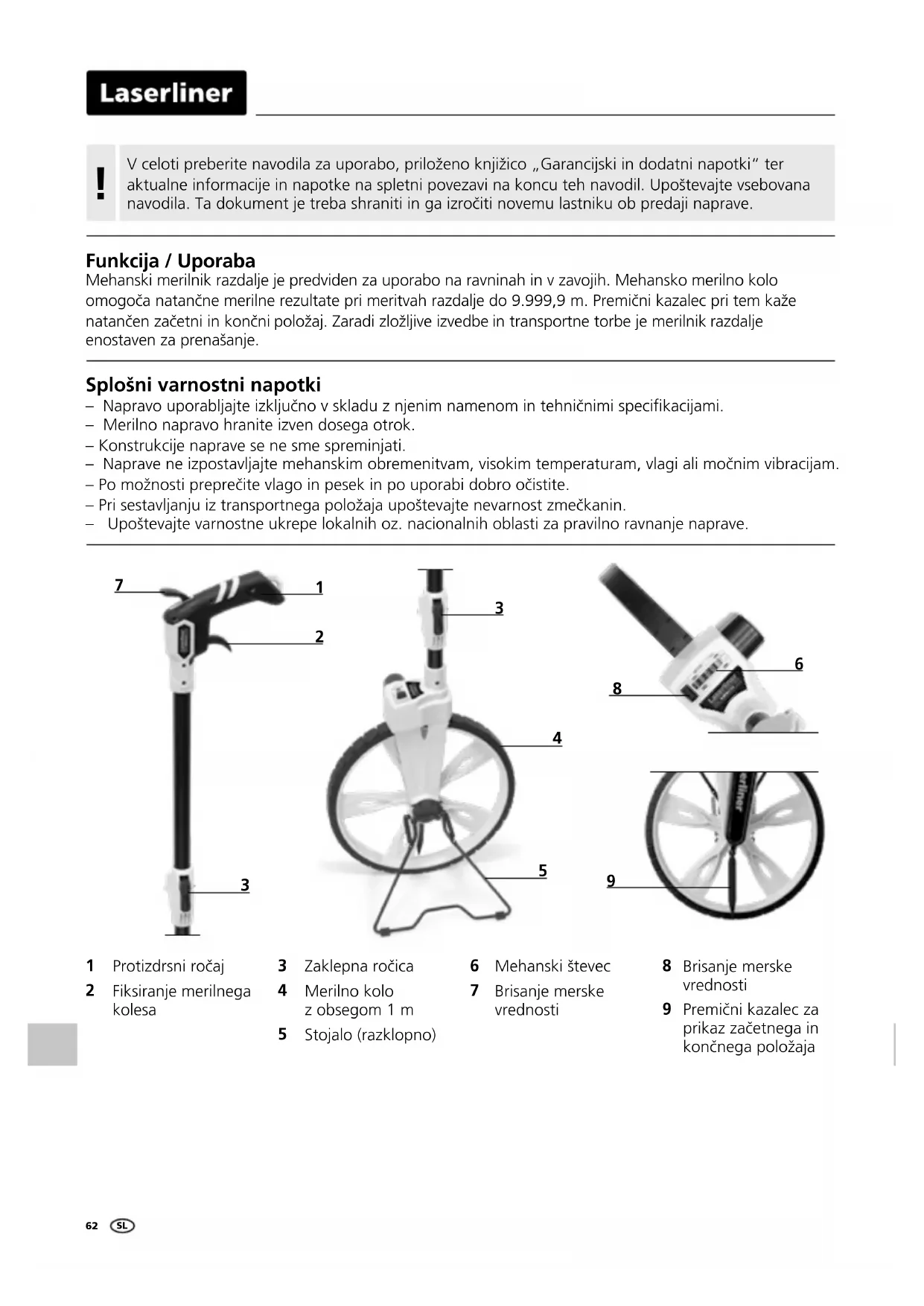

NAVODILA ZA UPORABO RollPilot S12 Laserliner

V celoti preberite navodila za uporabo, priloženo knjižico „Garancijski in dodatni napotki“ ter aktualne informacije in napotke na spletni povezavi na koncu teh navodil. Upoštevajte vsebovana navodila. Ta dokument je treba shraniti in ga izročiti novemu lastniku ob predaji naprave.

Funkcija / Uporaba

Mehanski merilnik razdalje je predviden za uporabo na ravninah in v zavojih. Mehansko merilno kolo omogoča natančne merilne rezultate pri meritvah razdalje do 9.999,9 m. Premični kazalec pri tem kaže natančen začetni in končni položaj. Zaradi zložljive izvedbe in transportne torbe je merilnik razdalje enostaven za prenašanje.

Splošni varnostni napotki

• Napravo uporabljajte izključno v skladu z njenim namenom in tehničnimi specifikacijami.
• Merilno napravo hranite izven dosega otrok.
  – Konstrukcije naprave se ne sme spreminjati.
• Naprave ne izpostavljajte mehanskim obremenitvam, visokim temperaturam, vlagi ali močnim vibracijam.
  – Po možnosti preprečite vlago in pesek in po uporabi dobro očistite.
  – Pri sestavljanju iz transportnega položaja upoštevajte nevarnost zmečkanin.
• Upoštevajte varnostne ukrepe lokalnih oz. nacionalnih oblasti za pravilno ravnanje naprave.

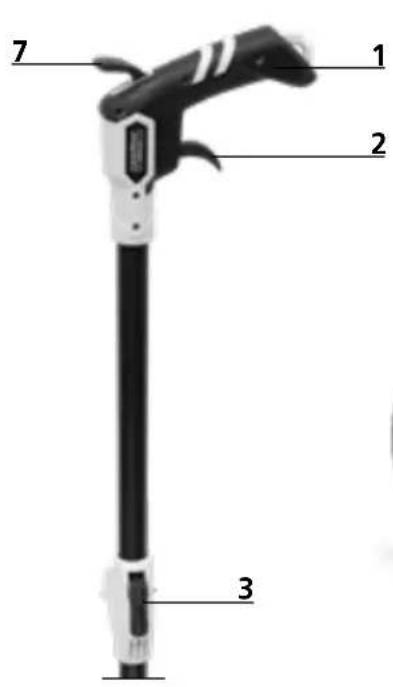

7 1 2 3

1 Protizdrsni ročaj
2 Fiksiranje merilnega kolesa

3 Zaklepna ročica
4 Merilno kolo z obsegom 1 m
5 Stojalo (razklopno)

6 Mehanski števec
7 Brisanje merske vrednosti

6 8

8 Brisanje merske vrednosti
9 Premični kazalec za prikaz začetnega in končnega položaja

1 Brisanje merske vrednosti

Mehanski števec je mogoče s pritiskom tipke 7 ali ročice 8 ponastaviti na nič.

Za natančen merilni rezultat je treba med celotno meritvijo vodilno palico premikati pod enakim kotom. Priporočena je navpična poravnanost.

Laserliner

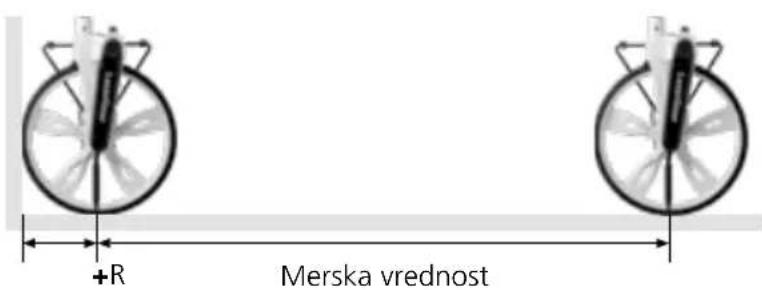

1. Merilno kolo postavite s hrbtno stranjo kolesa ob steno.
2. Merilno kolo premikajte naravnost do označene točke.
3. Odčitajte mersko vrednost in prištejte polmer kolesa.

+R Merska vrednost

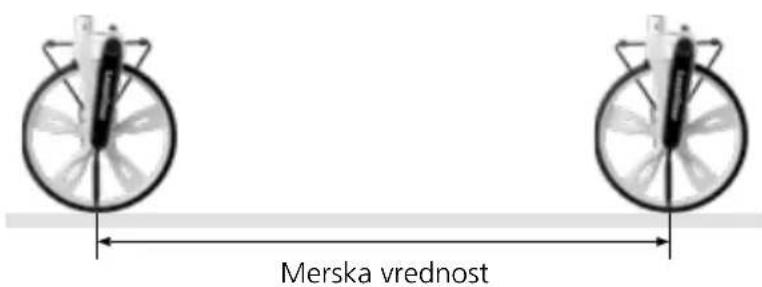

1. Kazalec (9) postavite na prvo označeno točko.
2. Merilno kolo premikajte naravnost do druge označene točke.
3. Odčitajte mersko vrednost.

Merska vrednost

Napotki za vzdrževanje in nego

Vse komponente čistite z rahlo navlaženo krpo in ne uporabljajte čistil, grobih čistil in topil. Napravo hranite na čistem in suhem mestu.

Kalibrácia

Merilnik je treba občasno kalibrirati in pregledovati, da se zagotovi natančnost in delovanje. Priporočamo kalibracijski interval enega leta.

Tehnični podatki Tehnične spremembe pridržane. 20W03

Natančnost ± 0,1%
Domet 0 – 9.999,9 m
Polmer merilnega kolesa 159 mm
Obseg merilnega kolesa 1000 mm
Funkcije Merjenje dolžine, seštevanje in odštevanje dolžin
Enote m
Delovni pogoji	-20°C ... 80°C, zračna vlažnost najv. 80% RV, ne kondenzira, delovna višina najv. 4000 m nadmorske višine
Pogoji skladiščenja	-30°C ... 80°C, zračna vlažnost najv. 80 % RV
Dimenzije (Š x V x G) 318 x 1000 x 1	40 mm
Teža 1800 g (Brez dodatkov)

EU-določila in odstranjevanje med odpadke

Naprava ustreza vsem potrebnim standardom za prosto prodajo blaga v EU.

Ta izdelek je elektronska naprava in jo je treba zbirati in odstraniti ločeno v skladu z evropsko Direktivo za odpadno elektronsko in električno opremo.

Nadaljnje varnostne in dodatne napotke najdete pod:

http://laserliner.com/info?an=AET

CE

!
