RollPilot S12 - Дальномер Laserliner - Бесплатное руководство пользователя

Тип продукта	Механический колесный дальномер
Бренд	Laserliner
Модель	RollPilot S12
Точность	± 0,1%
Диапазон измерений	0 – 9 999,9 м
Радиус измерительного колеса	159 мм
Окружность измерительного колеса	1000 мм
Функции	Измерение длины, сложение и вычитание длин
Единицы измерения	метры
Условия работы	-20°C до 80°C, относительная влажность макс. 80% отн. вл.
Условия хранения	-30°C до 80°C, относительная влажность макс. 80% отн. вл.
Размеры (Д x В x Г)	318 x 1000 x 140 мм
Вес	1800 г (без аксессуаров)
Питание	Ручное (без батареи)
Подвижный указатель	Указывает начальное и конечное положения
Механический счетчик	Сбрасывается кнопкой (7) или рычагом (8)
Рукоятка	Противоскользящая
Подставка	Откидная
Уход	Очищать слегка влажной тканью; избегать чистящих средств, абразивов или растворителей. Хранить в сухом и чистом месте.
Безопасность	Использовать только по назначению; хранить в недоступном для детей месте; не модифицировать; избегать механических нагрузок, экстремальных температур, влажности, вибраций.
Калибровка	Рекомендуется раз в год
Соответствие ЕС	Соответствует нормам ЕС; утилизация через WEEE.

Часто задаваемые вопросы - RollPilot S12 Laserliner

Как измерить расстояние между двумя стенами?

Прижмите заднюю часть колеса к первой стене, катите прибор по прямой до второй стены, затем считайте отображаемое расстояние. Добавьте диаметр колеса (318 мм), чтобы получить реальное расстояние между стенами.

Как обнулить счетчик?

Используйте кнопку 7 или рычаг 8 на механическом счетчике, чтобы обнулить значение перед каждым новым измерением.

Как измерить расстояние от стены до определенной точки?

Прижмите заднюю часть колеса к стене, катите до отмеченной точки, затем считайте расстояние. Добавьте радиус колеса (159 мм), чтобы получить точное расстояние.

Как измерить расстояние от одной точки до другой?

Установите подвижный указатель (9) на первую точку, катите по прямой до второй точки и считайте отображаемое расстояние напрямую.

Каков диаметр колеса?

Радиус колеса составляет 159 мм, поэтому диаметр равен 318 мм. Окружность составляет 1000 мм.

Как ухаживать за дальномером?

Очищайте все компоненты слегка влажной тканью. Не используйте чистящие средства, абразивы или растворители. Храните прибор в сухом и чистом месте.

Какова точность прибора?

Точность составляет ± 0,1%, что соответствует ошибке 1 мм на метр измерения.

Как сложить прибор для транспортировки?

Сложите подставку (5) и сложите прибор в транспортное положение. Используйте прилагаемую сумку для удобной транспортировки.

Что делать, если измерение кажется неточным?

Проверьте, не заблокировано ли колесо и чистый ли пол. Если ошибка сохраняется, проведите ежегодную калибровку. Убедитесь, что прибор не подвергался ударам или чрезмерной влажности.

Прибор водонепроницаем?

Нет, прибор не водонепроницаем. Избегайте воздействия влаги и песка. При попадании воды немедленно высушите его.

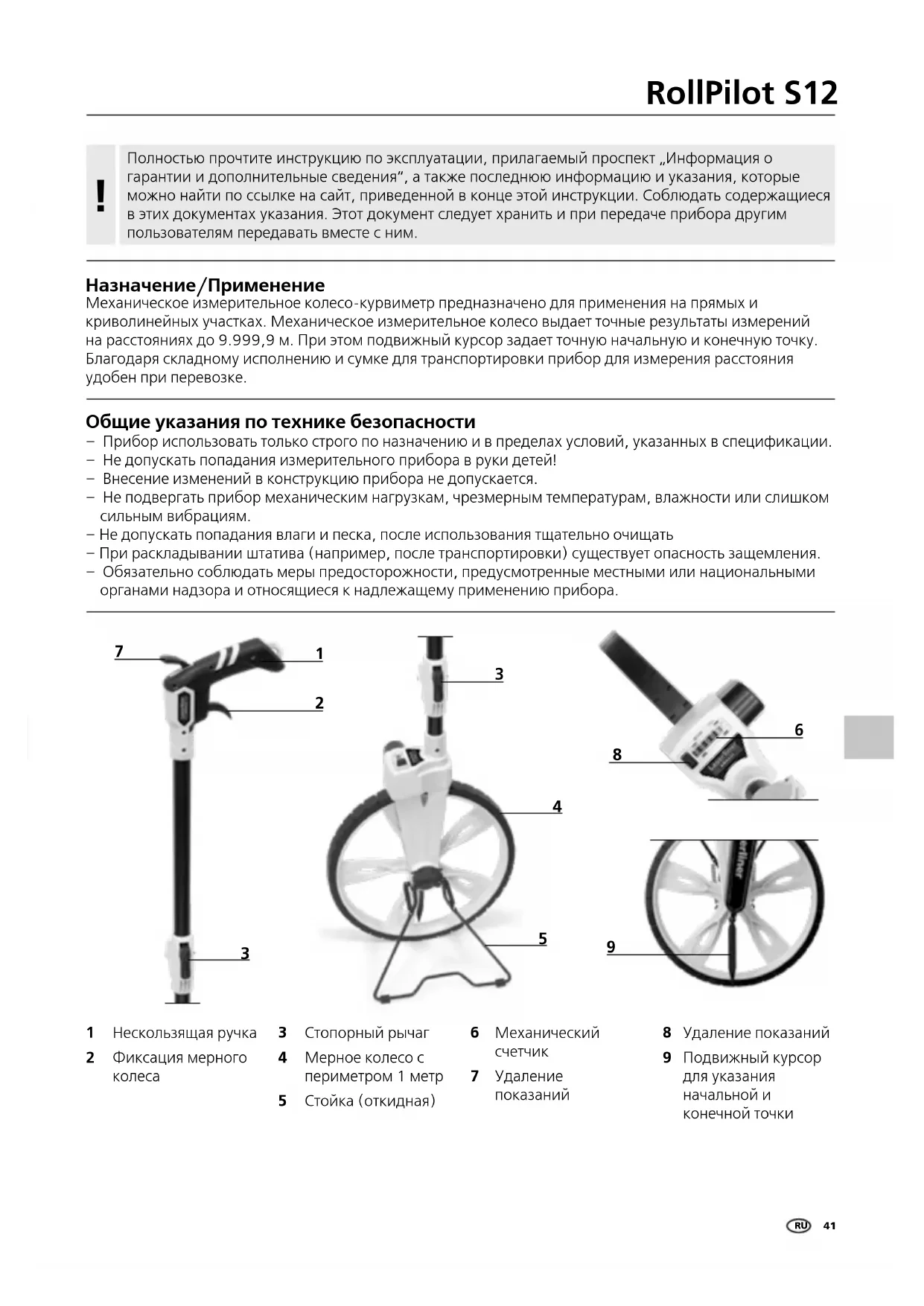

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ RollPilot S12 Laserliner

Полностью прочтите инструкцию по эксплуатации, прилагаемый проспект „Информация о гарантии и дополнительные сведения“, а также последнюю информацию и указания, которые можно найти по ссылке на сайт, приведенной в конце этой инструкции. Соблюдать содержащиеся в этих документах указания. Этот документ следует хранить и при передаче прибора другим пользователям передавать вместе с ним.

Назначение/Применение

Механическое измерительное колесо-курвиметр предназначено для применения на прямых и криволинейных участках. Механическое измерительное колесо выдает точные результаты измерений на расстояниях до 9.999,9 м. При этом подвижный курсор задает точную начальную и конечную точку. Благодаря складному исполнению и сумке для транспортировки прибор для измерения расстояния удобен при перевозке.

Общие указания по технике безопасности

– Прибор использовать только строго по назначению и в пределах условий, указанных в спецификации.
– Не допускать попадания измерительного прибора в руки детей!
– Внесение изменений в конструкцию прибора не допускается.
– Не подвергать прибор механическим нагрузкам, чрезмерным температурам, влажности или слишком сильным вибрациям.
– Не допускать попадания влаги и песка, после использования тщательно очищать
– При раскладывании штатива (например, после транспортировки) существует опасность защемления.
– Обязательно соблюдать меры предосторожности, предусмотренные местными или национальными органами надзора и относящиеся к надлежащему применению прибора.

7 1 2 3

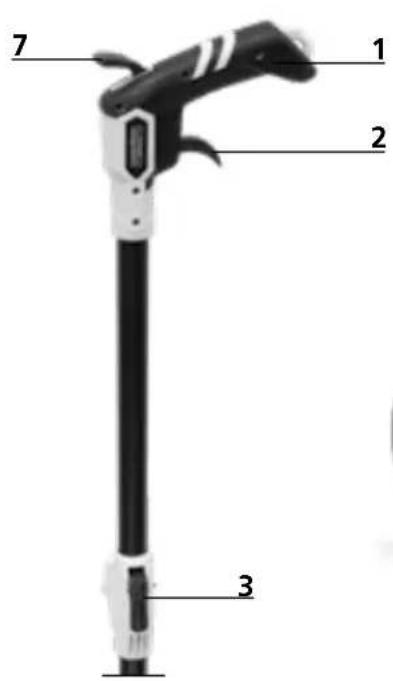

1 Нескользящая ручка
2 Фиксация мерного колеса

3 Стопорный рычаг

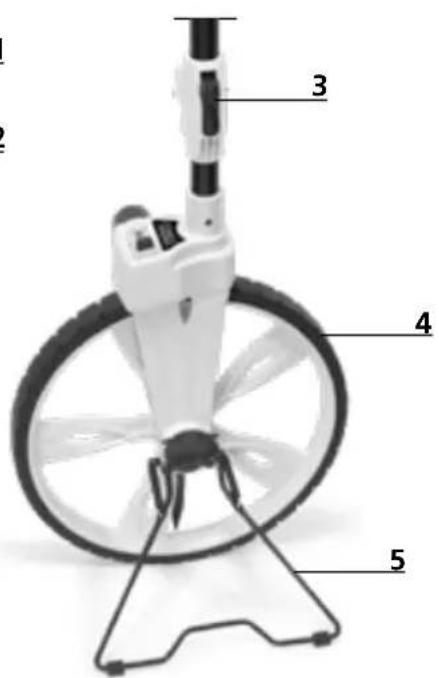

4 Мерное колесо с периметром 1 метр
5 Стойка (откидная)

3 4 5

6 Механический счетчик
7 Удаление показаний

6 8

8 Удаление показаний
9 Подвижный курсор для указания начальной и конечной точки

1 Удаление показаний

Механический счетчик можно обнулить нажатием кнопки 7 или рычага 8.

3 Откинуть подставку

2 Складное положение для транспортировки

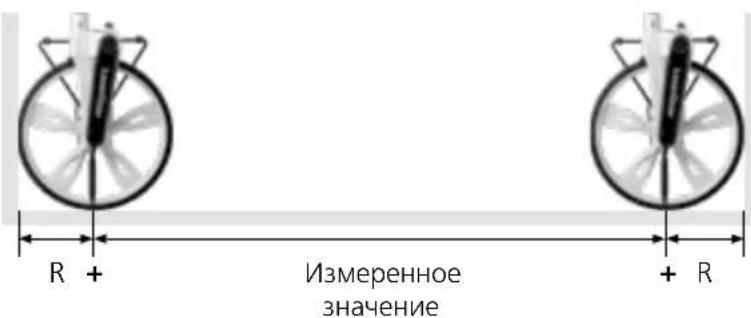

4 Измерение от стены до стены

1. Приставить измерительное колесо задней стороной к стене.
2. Провести измерительное колесо по прямой до второй стены.
3. Снять показания и прибавить диаметр колеса.

R + Измеренное значение + R

!

Для получения точного результата измерений направляющую штангу на протяжении всего измерения необходимо вести всегда под одним и тем же углом. Рекомендуется вертикальное расположение.

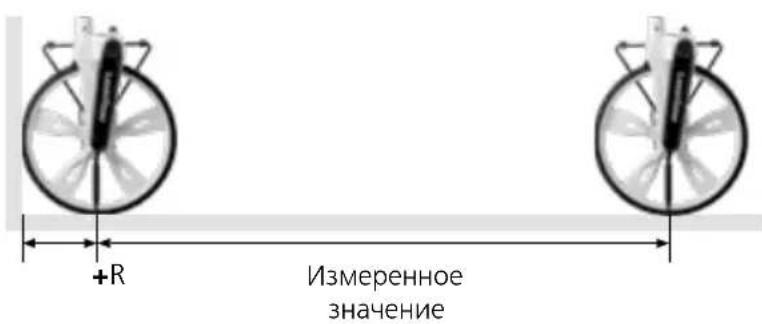

5 Измерение от стены до точки

1. Приставить измерительное колесо задней стороной к стене.
2. Провести измерительное колесо по прямой до отмеченной точки.
3. Снять показания и прибавить радиус колеса.

+R Измеренное значение

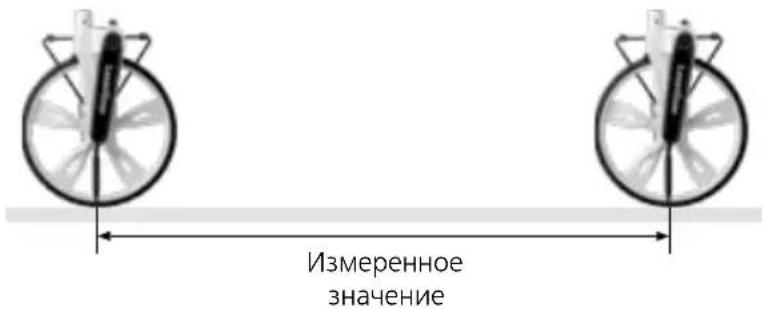

1. Выставить указатель (8) на первую отмеченную точку.
2. Провести измерительное колесо по прямой до второй отмеченной точки.
3. Снять показания.

Измеренное значение

Информация по обслуживанию и уходу

Все компоненты очищать слегка влажной салфеткой; не использовать чистящие средства, абразивные материалы и растворители. Прибор хранить в чистом и сухом месте.

Калибровка

Для обеспечения точности результатов измерений следует регулярно проводить калибровку и проверку измерительного прибора. Мы рекомендуем проводить калибровку с периодичностью раз в год.

Технические характеристики Подлежит техническим изменениямбез предварительного извещения. 20W03

Точность ± 0,1%
Радиус действия 0 – 9.999,9 м
Мерное колесо для определения радиуса	159 мм
Периметр мерного колеса 1000 мм
Функции	Измерение длины, Сложение и вычитание значений длины
Единицы измерения м
Рабочие условия -20°C ... 80°C, влажность воздуха макс. 80% rН, без образования конденсата, рабочая высота не более 4000 м над уровнем моря
Условия хранения	-30°C ... 80°C, влажность воздуха макс. 80% rН
Размеры (Ш x В x Г) 318 x 1000 x 140 мм
Вес	1800 g (без комплектующих принадлежностей))

Правила и нормы ЕС и утилизация

Прибор выполняет все необходимые нормы, регламентирующие свободный товарооборот на территории ЕС.

Данное изделие представляет собой электрический прибор, подлежащий сдаче в центры сбора отходов и утилизации в разобранном виде в соответствии с европейской директивой о бывших в употреблении электрических и электронных приборах.

Другие правила техники безопасности и дополнительные инструкции см. по адресу: http://laserliner.com/info?an=AET
