Termék típusa	Mechanikus kerékmérő
Márka	Laserliner
Modell	RollPilot S12
Pontosság	± 0,1%
Mérési tartomány	0 – 9 999,9 m
Mérőkerék sugara	159 mm
Mérőkerék kerülete	1000 mm
Funkciók	Hosszmérés, hosszúságok összeadása és kivonása
Mértékegységek	méter
Munkakörülmények	-20°C-tól 80°C-ig, max. 80% relatív páratartalom
Tárolási körülmények	-30°C-tól 80°C-ig, max. 80% relatív páratartalom
Méretek (Hossz x Magasság x Mélység)	318 x 1000 x 140 mm
Súly	1800 g (tartozékok nélkül)
Tápellátás	Kézi (akkumulátor nélkül)
Mozgó mutató	Jelzi a kezdő és vég pozíciókat
Mechanikus számláló	Visszaállítható a (7) gombbal vagy a (8) karral
Fogantyú	Csúszásmentes
Kitámasztó	Behúzható
Karbantartás	Tisztítsa meg egy enyhén nedves ronggyal; kerülje a tisztítószereket, súrolószereket vagy oldószereket. Tárolja szárazon és tisztán.
Biztonság	Csak rendeltetésszerűen használja; tartsa gyermekektől elzárva; ne módosítsa; kerülje a mechanikai igénybevételt, szélsőséges hőmérsékleteket, nedvességet, rezgéseket.
Kalibrálás	Évente egyszer ajánlott
EU-megfelelőség	Megfelel az EU-szabványoknak; ártalmatlanítás a WEEE szerint

Gyakran ismételt kérdések - RollPilot S12 Laserliner

Hogyan mérjünk távolságot két fal között ?

Helyezze a kerék hátsó részét az első falhoz, görgesse az eszközt egyenes vonalban a második falig, majd olvassa le a kijelzett távolságot. Adja hozzá a kerék átmérőjét (318 mm) a falak közötti valós távolság eléréséhez.

Hogyan állítsuk vissza a számlálót nullára ?

Használja a 7-es gombot vagy a 8-as kart a mechanikus számlálón az érték nullázásához minden új mérés előtt.

Hogyan mérjünk faltól egy adott pontig ?

Helyezze a kerék hátsó részét a falhoz, görgessen a megjelölt pontig, majd olvassa le a távolságot. Adja hozzá a kerék sugarát (159 mm) a pontos távolság eléréséhez.

Hogyan mérjünk egyik ponttól a másikig ?

Helyezze a mozgó mutatót (9) az első pontra, görgessen egyenes vonalban a második pontig, és olvassa le közvetlenül a kijelzett távolságot.

Mekkora a kerék átmérője ?

A kerék sugara 159 mm, így az átmérő 318 mm. A kerület 1000 mm.

Hogyan karbantartsuk a távolságmérőt ?

Tisztítsa meg az összes alkatrészt enyhén nedves ronggyal. Ne használjon tisztítószereket, súrolószereket vagy oldószereket. Tárolja a készüléket szárazon és tisztán.

Mi a készülék pontossága ?

A pontosság ± 0,1%, ami 1 mm hibának felel meg méterenként.

Hogyan csomagoljuk a készüléket szállításhoz ?

Hajtsa be a kitámasztót (5), és hajtsa össze a készüléket szállítási helyzetbe. Használja a mellékelt táskát a könnyű szállításhoz.

Mit tegyünk, ha a mérés pontatlannak tűnik ?

Ellenőrizze, hogy a kerék nem akadályozott-e, és hogy a talaj tiszta. Ha a hiba továbbra is fennáll, végezzen éves kalibrálást. Győződjön meg arról, hogy a készülék nem ért sokkhatás vagy túlzott nedvesség.

A készülék vízálló ?

Nem, a készülék nem vízálló. Kerülje a nedvességnek és homoknak való kitettséget. Víz érintése esetén azonnal szárítsa meg.

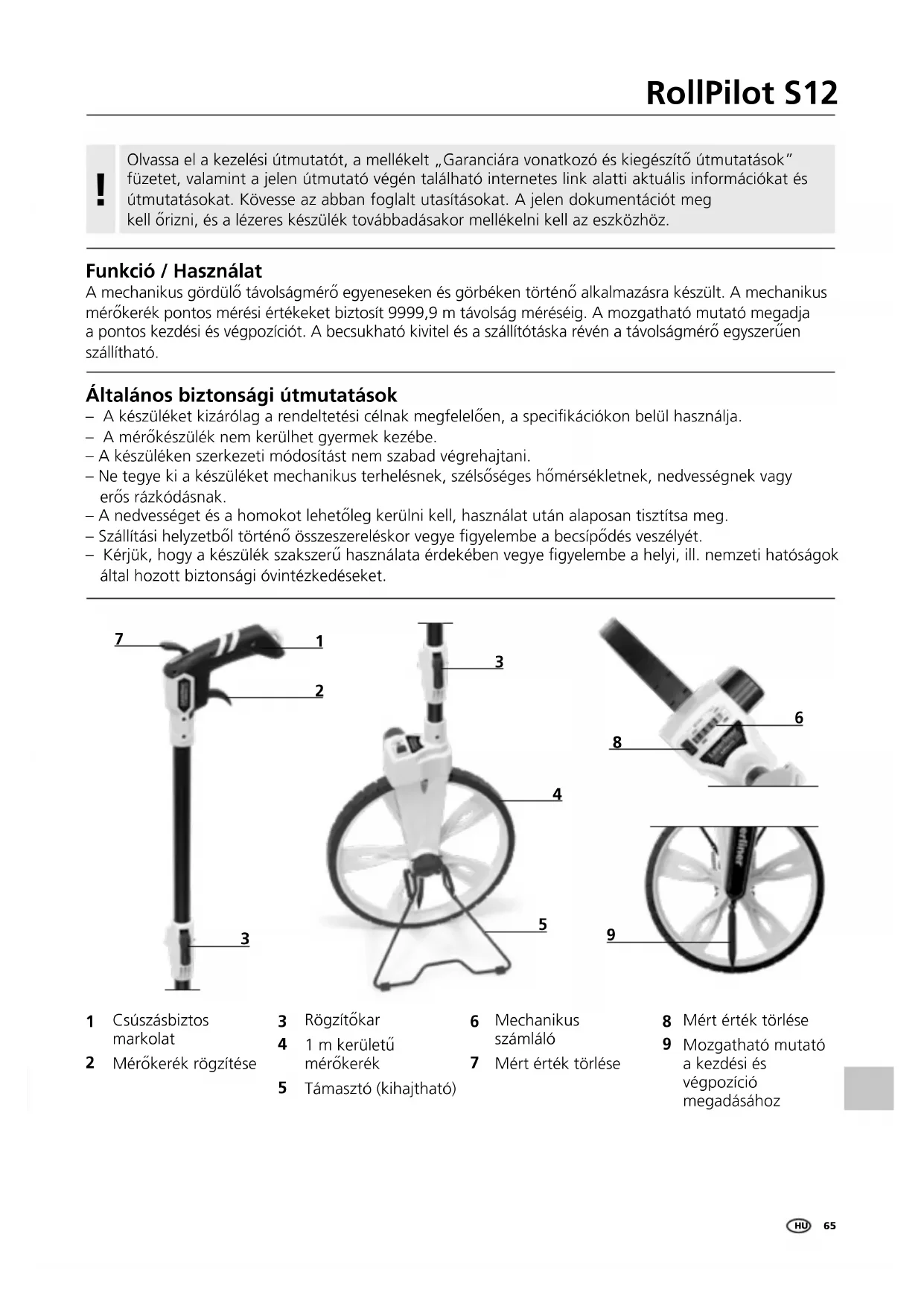

HASZNÁLATI ÚTMUTATÓ RollPilot S12 Laserliner

Olvassa el a kezelési útmutatót, a mellékelt „Garanciára vonatkozó és kiegészítő útmutatások” füzetet, valamint a jelen útmutató végén található internetes link alatti aktuális információkat és útmutatásokat. Kövesse az abban foglalt utasításokat. A jelen dokumentációt meg kell őrizni, és a lézeres készülék továbbadásakor mellékelni kell az eszközhöz.

Funkció / Használat

A mechanikus gördülő távolságmérő egyeneseken és görbéken történő alkalmazásra készült. A mechanikus mérőkerék pontos mérési értékeket biztosít 9999,9 m távolság méréséig. A mozgatható mutató megadja a pontos kezdési és végpozíciót. A becsukható kivitel és a szállítótáska révén a távolságmérő egyszerűen szállítható.

Általános biztonsági útmutatások

• A készüléket kizárólag a rendeltetési célnak megfelelően, a specifikációkon belül használja.
• A mérőkészülék nem kerülhet gyermek kezébe.
  – A készüléken szerkezeti módosítást nem szabad végrehajtani.
  – Ne tegye ki a készüléket mechanikus terhelésnek, szélsőséges hőmérsékletnek, nedvességnek vagy erős rázkódásnak.
  – A nedvességet és a homokot lehetőleg kerülni kell, használat után alaposan tisztítsa meg.
  – Szállítási helyzetből történő összeszereléskor vegye figyelembe a becsípődés veszélyét.
• Kérjük, hogy a készülék szakszerű használata érdekében vegye figyelembe a helyi, ill. nemzeti hatóságok által hozott biztonsági óvintézkedéseket.

1 2 3 7

3 4 5

6 8

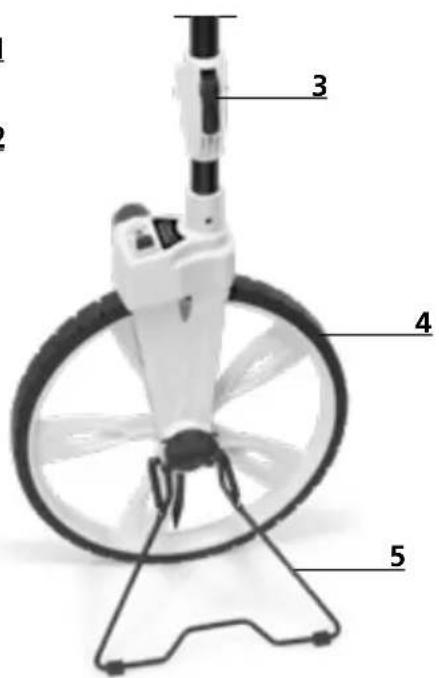

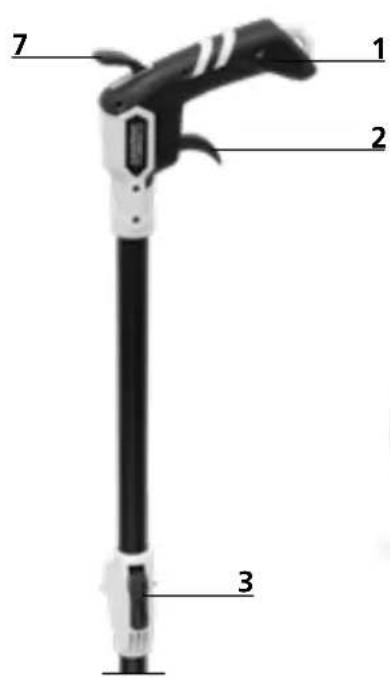

1 Csúszásbiztos markolat
2 Mérőkerék rögzítése

3 Rögzítőkar
4 1 m kerületű mérőkerék
5 Támasztó (kihajtható)

6 Mechanikus számláló
7 Mért érték törlése

8 Mért érték törlése
9 Mozgatható mutató a kezdési és végpozíció megadásához

Laserliner

1 Mért érték törlése

A mechanikus számláló a 7-es gomb vagy a 8-as kar megnyomásával állítható nullára.

3 A támasztó kihajtása

2 Behajtás szállításhoz

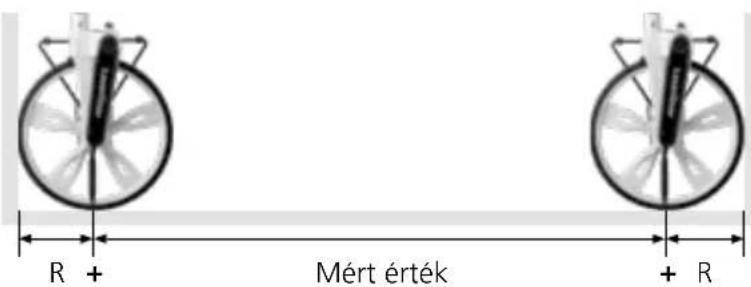

4 Mérés faltól falig

1. A mérőkereket a kerék hátoldalával állítsa a falhoz.
2. Tolja a mérőkereket egyenesen a második falig.
3. Olvassa le a mért értéket és adja hozzá a kerék átmérőjét.

R + Mért érték + R

Annak érdekében, hogy pontos mérési eredményt kapjon, a vezetőrudat a teljes mérés során azonos szögben kell tartani. Ajánlott a rudat függőlegesen tartani.

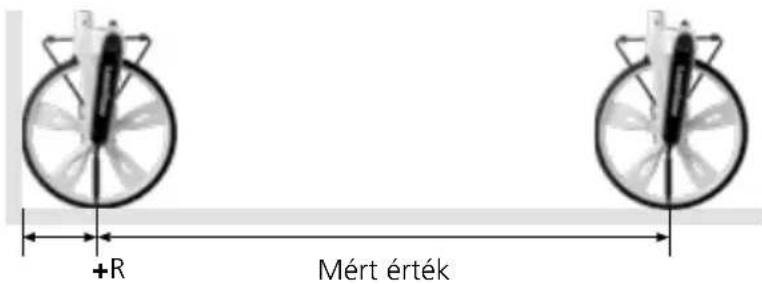

5 Mérés faltól pontig

1. A mérőkereket a kerék hátoldalával állítsa a falhoz.
2. Tolja a mérőkereket egyenesen a megjelölt pontig.
3. Olvassa le a mért értéket és adja hozzá a kerék átmérőjét.

+R Mért érték

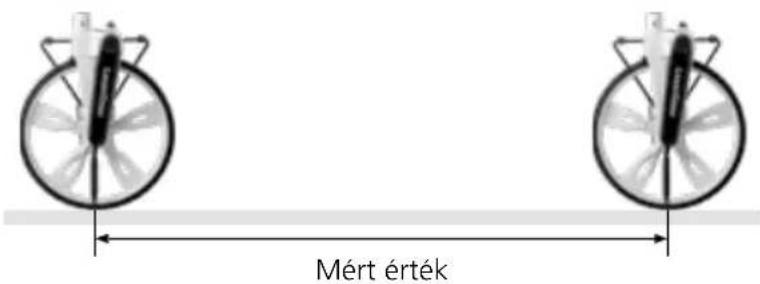

6 Mérés ponttól pontig

1. Állítsa a mutatót (9) az első megjelölt pontra.
2. Tolja a mérőkereket egyenesen a második megjelölt pontig.
3. Olvassa le a mért értéket.

Mért érték

Karbantartási és ápolási útmutató

Tisztítson meg minden komponenst enyhén nedves kendővel, és kerülje a tisztító-, súroló- és oldószerek használatát. A készüléket tiszta, száraz helyen tárolja.

Kalibrálás

A mérőkészüléket időközönként kalibrálni kell és ellenőrizni kell a pontosság és a működés érdekében. Egyéves kalibrálási intervallumot ajánlunk.

Műszaki adatok A műszaki módosítások joga fenntartva. 20W03

Pontosság ± 0,1%
Hatótávolság 0 – 9.999,9 m
Mérőkerék sugár 159 mm
Mérőkerék átmérő 1000 mm
Funkciók Hosszúságmérés, hosszúságok összeadása és kivonása
Egységek m
Működési feltételek -20°C ...	80°C, levegő páratartalom max. 80% rH, nem kondenzálódó, munkavégzési magasság max. 4000 m középtengerszint felett.
Tárolási feltételek	-30°C ... 80°C, levegő páratartalom max. 80% rH
Méretek (Sz × Ma × Mé) 318 x 1000 x 140 mm
Tömeg 1800 g (tartozék nélkül)

EU-rendeletek és ártalmatlanítás

A készülék megfelel az EU-n belüli szabad forgalmazásra vonatkozó minden szükséges szabványnak.

Ez a termék egy elektromos készülék és az elektromos és elektronikus berendezések hulladékairól szóló európai irányely szerint szelektíven kell gyűjteni és ártalmatlanítani.

További biztonsági és kiegészítő útmutatások:

http://laserliner.com/info?an=AET
