RollPilot S12 - Afstandsmåler Laserliner - Gratis brugsanvisning og manual

Produkttype	Mekanisk hjulmåler
Mærke	Laserliner
Model	RollPilot S12
Præcision	± 0,1%
Rækkevidde	0 – 9 999,9 m
Målehjulets radius	159 mm
Målehjulets omkreds	1000 mm
Funktioner	Længdemåling, addition og subtraktion af længder
Enheder	meter
Arbejdsbetingelser	-20°C til 80°C, relativ luftfugtighed maks. 80% rH
Opbevaringsbetingelser	-30°C til 80°C, relativ luftfugtighed maks. 80% rH
Dimensioner (L x H x D)	318 x 1000 x 140 mm
Vægt	1800 g (uden tilbehør)
Strømforsyning	Manuelt (uden batteri)
Bevægelig viser	Angiver start- og slutpositioner
Mekanisk tæller	Nulstilles via tast (7) eller håndtag (8)
Håndtag	Skridsikker
Støtteben	Indklappeligt
Vedligeholdelse	Rengør med en let fugtig klud; undgå rengøringsmidler, skuremidler eller opløsningsmidler. Opbevares tørt og rent.
Sikkerhed	Brug kun til det tilsigtede formål; holdes utilgængeligt for børn; må ikke ændres; undgå mekanisk belastning, ekstreme temperaturer, fugt, vibrationer.
Kalibrering	Anbefales én gang om året
EU-overensstemmelse	Overholder EU-normer; bortskaffes via WEEE

Ofte stillede spørgsmål - RollPilot S12 Laserliner

Hvordan måler man en afstand mellem to vægge?

Placer bagsiden af hjulet mod den første væg, rul enheden i en lige linje til den anden væg, og aflæs den viste afstand. Tilføj hjulets diameter (318 mm) for at få den faktiske afstand mellem væggene.

Hvordan nulstiller man tælleren?

Brug tast 7 eller håndtag 8 placeret på den mekaniske tæller til at nulstille værdien før hver ny måling.

Hvordan måler man fra en væg til et bestemt punkt?

Placer bagsiden af hjulet mod væggen, rul til det markerede punkt, og aflæs afstanden. Tilføj hjulets radius (159 mm) for at få den nøjagtige afstand.

Hvordan måler man fra et punkt til et andet?

Placer den bevægelige viser (9) på det første punkt, rul i en lige linje til det andet punkt, og læs den viste afstand direkte.

Hvad er hjulets diameter?

Hjulets radius er 159 mm, så diameteren er 318 mm. Omkredsen er 1000 mm.

Hvordan vedligeholder man afstandsmåleren?

Rengør alle komponenter med en let fugtig klud. Brug ikke rengøringsmidler, skuremidler eller opløsningsmidler. Opbevar enheden et tørt og rent sted.

Hvad er enhedens præcision?

Præcisionen er ± 0,1%, hvilket svarer til en fejl på 1 mm pr. målt meter.

Hvordan pakker man enheden til transport?

Fold støttebenet (5) ind og fold enheden i transportposition. Brug den medfølgende taske til nem transport.

Hvad gør man, hvis målingen virker unøjagtig?

Kontrollér, at hjulet ikke er blokeret, og at gulvet er rent. Hvis fejlen fortsætter, skal du udføre en årlig kalibrering. Sørg for, at enheden ikke har været udsat for stød eller overdreven fugt.

Er enheden vandtæt?

Nej, enheden er ikke vandtæt. Undgå enhver eksponering for fugt og sand. Hvis den kommer i kontakt med vand, tørres den straks.

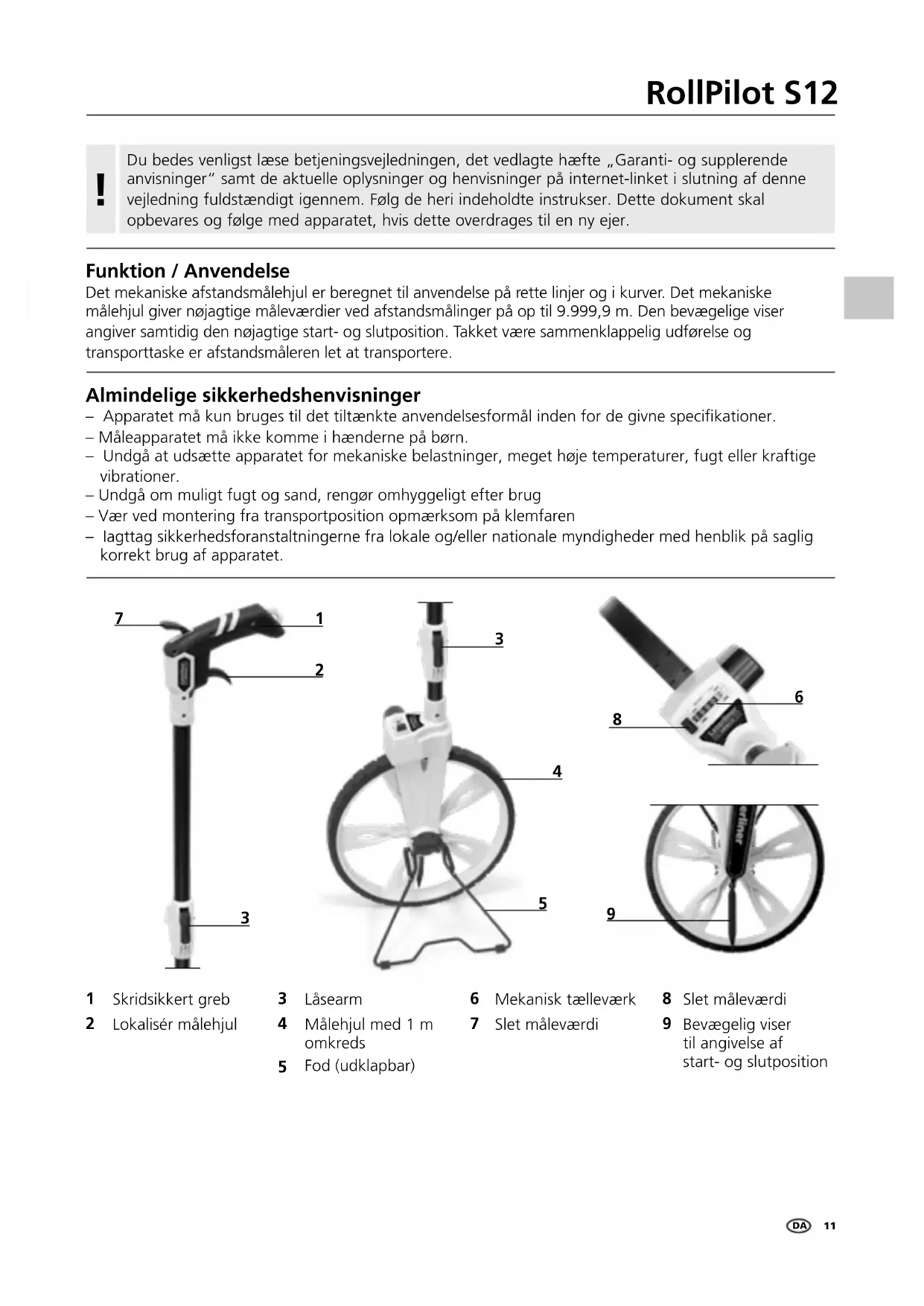

BRUGSANVISNING RollPilot S12 Laserliner

Du bedes venligst læse betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger” samt de aktuelle oplysninger og henvisninger på internet-linket i slutning af denne vejledning fuldstændigt igennem. Følg de heri indeholdte instrukser. Dette dokument skal opbevares og følge med apparatet, hvis dette overdrages til en ny ejer.

Funktion / Anvendelse

Det mekaniske afstandsmålehjul er beregnet til anvendelse på rette linjer og i kurver. Det mekaniske målehjul giver nøjagtige måleværdier ved afstandsmålinger på op til 9.999,9 m. Den bevægelige viser angiver samtidig den nøjagtige start- og slutposition. Takket være sammenklappelig udførelse og transporttaske er afstandsmåleren let at transportere.

Almindelige sikkerhedshenvisninger

• Apparatet må kun bruges til det tiltænkte anvendelsesformål inden for de givne specifikationer.
• Måleapparatet må ikke komme i hænderne på børn.
• Undgå at udsætte apparatet for mekaniske belastninger, meget høje temperaturer, fugt eller kraftige vibrationer.
  – Undgå om muligt fugt og sand, rengør omhyggeligt efter brug
  – Vær ved montering fra transportposition opmærksom på klemfaren
• lagttag sikkerhedsforanstaltningerne fra lokale og/eller nationale myndigheder med henblik på saglig korrekt brug af apparatet.

7 1 2 3

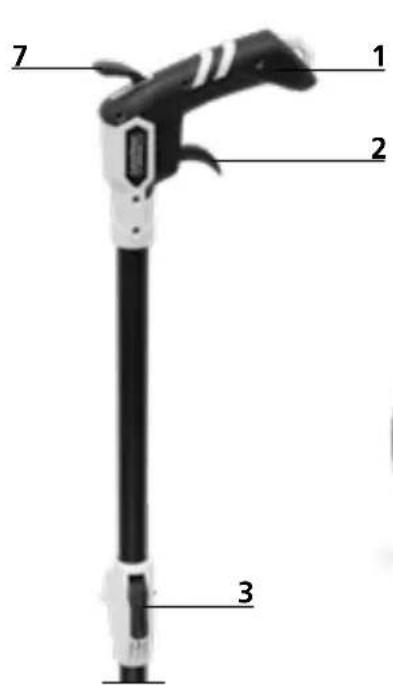

1 Skridsikkert greb

2 Lokalisér målehjul

3 Låsearm

4 Målehjul med 1 m omkreds

5 Fod (udklapbar)

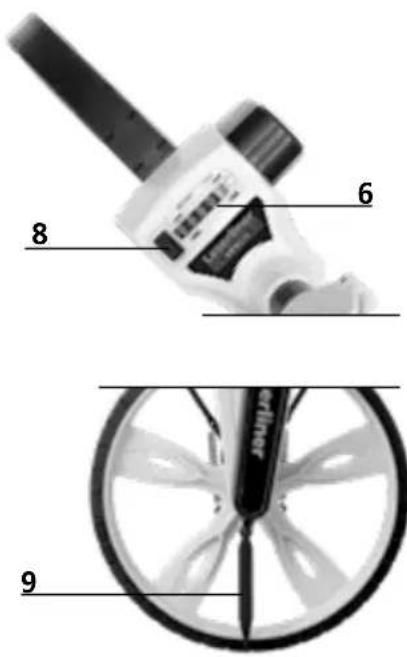

6 Mekanisk tælleværk

7 Slet måleværdi

6 8 9

8 Slet måleværdi

9 Bevægelig viser til angivelse af start- og slutposition

Laserliner

1 Slet måleværdi

Det mekaniske tælleværk kan nulstilles ved at trykke på knappen 7 eller på håndtaget 8.

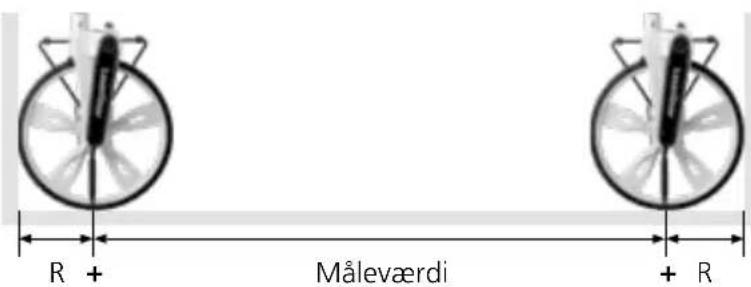

4 Måling fra væg til væg

1. Målehjulet anbringes med hjulets bagside ind mod væggen.
2. Målehjulet køres lige over til den anden væg.
3. Måleværdi afl æses, og hjulets diameter tillægges.

R + Måleværdi + R

For at opnå et nøjagtigt måleresultat skal styrestangen holdes i samme vinkel under hele målingen. Det anbefales, at den indstilles lodret.

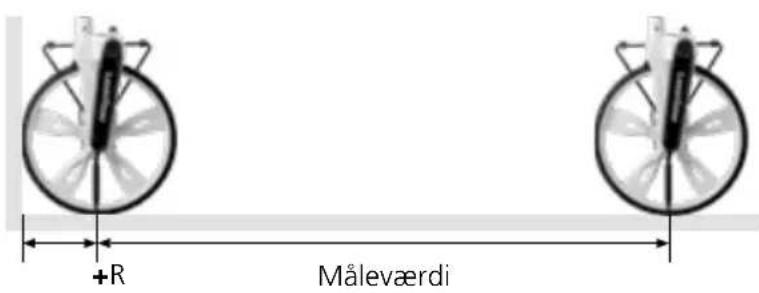

5 Måling fra væg til punkt

1. Målehjulet anbringes med hjulets bagside ind mod væggen.
2. Målehjulet køres lige frem til det markerede punkt.
3. Måleværdi afl æses, og hjulets radius tillægges.

+R Måleværdi

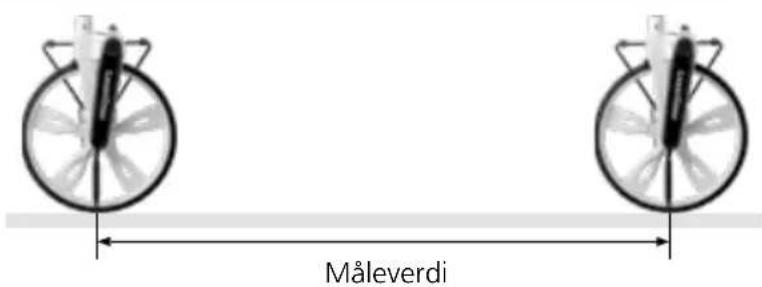

6 Måling fra punkt til punkt

1. Viseren (8) stilles på det første markerede punkt.
2. Målehjulet køres lige frem til det andet markerede punkt.
3. Måleværdi afl æses.

Måleværdi

Anmærkninger vedr. vedligeholdelse og pleje

Alle komponenter skal rengøres med en let fugtet klud, og man skal undlade brug af rengørings-, skure- og opløsningsmidler. Apparatet skal opbevares på et rent og tørt sted.

Kalibrering

Måleapparatet skal regelmæssigt kalibreres og afprøves for at sikre, at måleresultaterne er nøjagtige. Vi anbefaler et kalibreringsinterval på et år.

Tekniske data Ret til ændringer forbeholdt. 20W03

Nøjagtighed ± 0,1%
Rækkevidde 0 – 9.999,9 m
Radius målehjul 159 mm
Omkreds målehjul 1000 mm
Funktioner Længdemåling, Addition og subtraktion af længder
Enheder m
Arbejdsbetingelser -20°C ... 80°C, luftfugtighed maks. 80% rH, ikke-kondenserende, arbejdshøjde maks. 4000 m.o.h.
Opbevaringsbetingelser	-30°C ... 80°C, luftfugtighed maks. 80% rH
Mål (B x H x D) 318 x 1000 x 140 mm
Vægt 1800 g (uden tilbehør)

Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU.

Dette produkt er et elapparat og skal indsamles og bortskaffes separat i henhold til EF-direktivet for (brugte) elapparater.

Flere sikkerhedsanvisninger og supplerende tips på:

http://laserliner.com/info?an=AET

CE

Laserliner

!

6 Måling fra punkt til punkt

1. Still pekeren (9) på det første markerte punktet.
2. Beveg målehjulet rett fremover til det andre markerte punktet.
3. Les av måleverdien.

Måleverdi
