RollPilot Mini - Afstandsmåler Laserliner - Gratis brugsanvisning og manual

Produkttype	Mekanisk hjulafstandsmåler
Mærke	Laserliner
Model	RollPilot Mini
Dimensioner (udstrakt)	124 x 1100 x 159 mm
Dimensioner (sammenfoldet)	124 x 550 x 159 mm
Vægt	550 g
Strøm	Mekanisk (uden batteri)
Måleområde	0 til 9 999,9 m
Nøjagtighed	± 0,1 %
Hjulets omkreds	500 mm
Hjulets diameter	159 mm
Hjulets radius	79,5 mm
Funktioner	Måling fra væg til væg, væg til punkt, punkt til punkt
Nulstilling	Ved aktivering af dedikeret knap
Skridsikkert håndtag	Ja
Teleskopstang	Ja, to justeringstrin
Mekanisk tæller	Ja, med digital visning
Flytbar nål	Ja, til positionering
Udfoldelig støtteben	Ja
Materialer	Plast, metal
Overensstemmelse	CE
Genbrug	Apparatet kan genanvendes, må ikke smides i husholdningsaffaldet
Rengøring	Med en blød, tør klud
Reparerbarhed	Kontakt kundeservice

Ofte stillede spørgsmål - RollPilot Mini Laserliner

Hvordan måler man en afstand fra væg til væg med RollPilot Mini?

Placer bagsiden af hjulet mod den første væg. Rul hjulet til den anden væg, mens du holder stangen i en konstant vinkel. Aflæs den viste afstand og tilføj hjulets diameter (159 mm) for at få den faktiske afstand.

Hvordan nulstilles tælleren?

Tryk på sletknappen (reference 5) på siden af tælleren. Den mekaniske tæller nulstilles øjeblikkeligt.

Hvad er apparatets nøjagtighed?

Nøjagtigheden er ± 0,1 %, hvilket sikrer pålidelige målinger for afstande op til 9.999,9 m.

Hvordan forlænges teleskopstangen?

Træk forsigtigt i de to sektioner af stangen. Den har to kontinuerlige justeringstrin, så den kan tilpasses din højde. Luk efter brug.

Hvordan måler man fra et punkt til et andet?

Placer den flytbare nål (reference 7) på det første punkt. Rul hjulet i en lige linje til det andet punkt. Læs afstanden direkte på tælleren.

Kræver apparatet batterier?

Nej, RollPilot Mini er helt mekanisk og fungerer uden batteri. Den bruger et målehjul og en mekanisk tæller.

Hvordan vedligeholdes afstandsmåleren?

Rengør hjulet og tælleren med en blød, tør klud efter hver brug. Undgå vand og slibende rengøringsmidler. Opbevar den på et tørt sted.

Hvad er den maksimale målerækkevidde?

Den maksimale rækkevidde er 9 999,9 meter, næsten 10 km, hvilket gør det muligt at måle meget lange afstande.

Hvordan måler man fra en væg til et bestemt punkt?

Placer bagsiden af hjulet mod væggen. Rul hjulet i en lige linje til det markerede punkt. Tilføj hjulets radius (79,5 mm) til den aflæste værdi for at få den nøjagtige afstand.

Hvad gør man, hvis målingerne virker unøjagtige?

Sørg for, at hjulet ruller uden at glide, og at stangen holdes i en konstant vinkel under målingen. Kontrollér, at tælleren er nulstillet, før du begynder. Hvis problemet fortsætter, kontakt kundeservice.

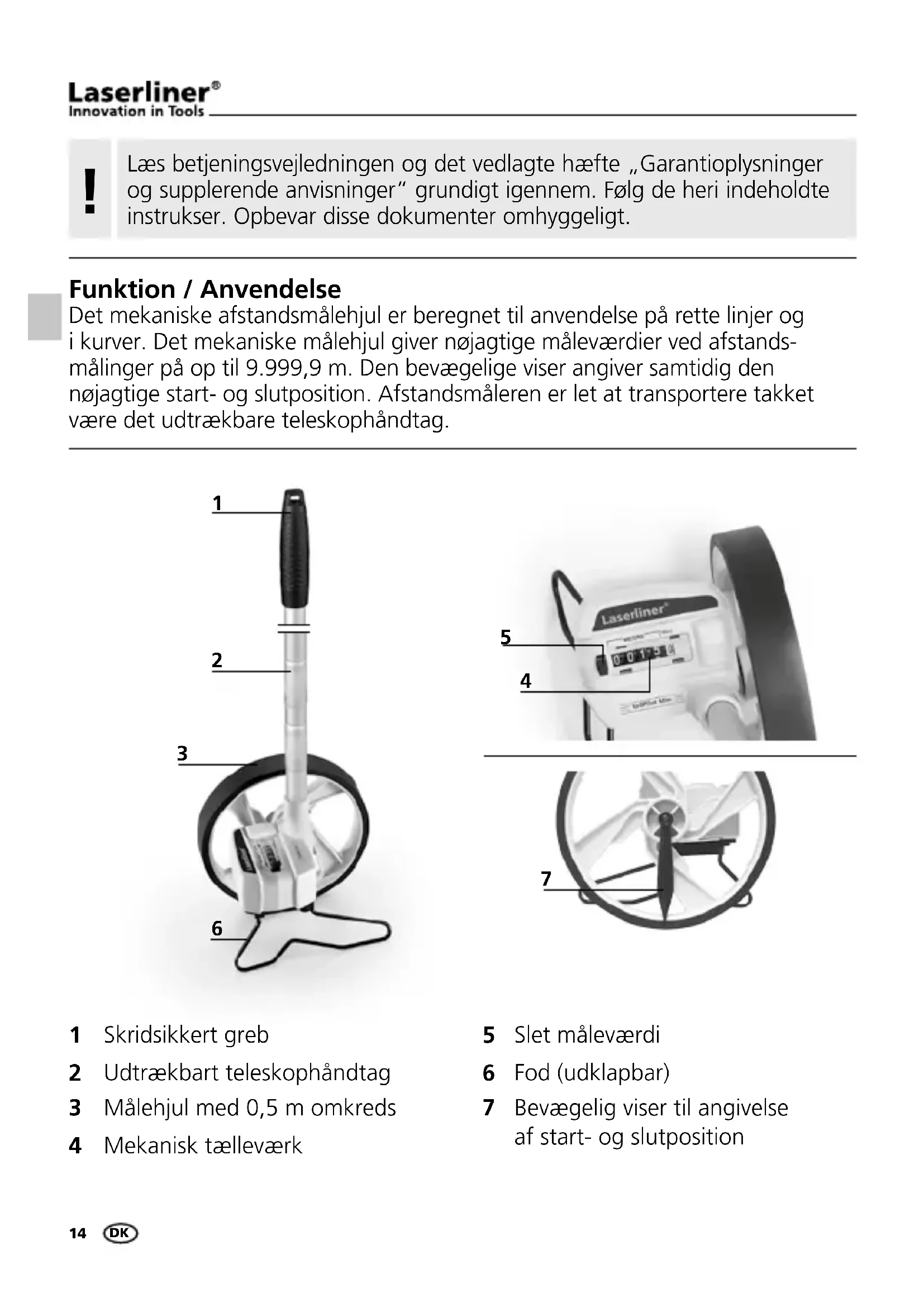

BRUGSANVISNING RollPilot Mini Laserliner

Læs betjeningsvejledningen og det vedlagte hæfte „Garantioplysninger og supplerende anvisninger“ grundigt igennem. Følg de heri indeholdte instrukser. Opbevar disse dokumenter omhyggeligt.

Funktion / Anvendelse

Det mekaniske afstandsmålehjul er beregnet til anvendelse på rette linjer og i kurver. Det mekaniske målehjul giver nøjagtige måleværdier ved afstands-målinger på op til 9.999,9 m. Den bevægelige viser angiver samtidig den nøjagtige start- og slutposition. Afstandsmåleren er let at transportere takket være det udtrækbare teleskophåndtag.

1 2 3 6

Laserliner® 5 4 7

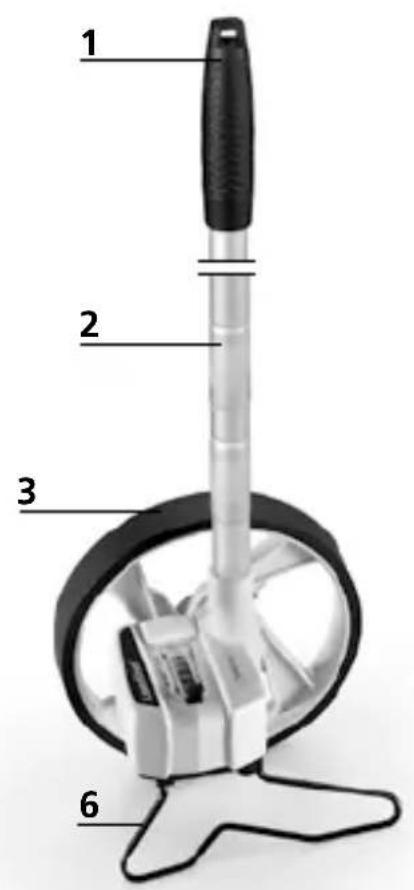

1 Skridsikkert greb
2 Udtrækbart teleskophåndtag
3 Målehjul med 0,5 m omkreds

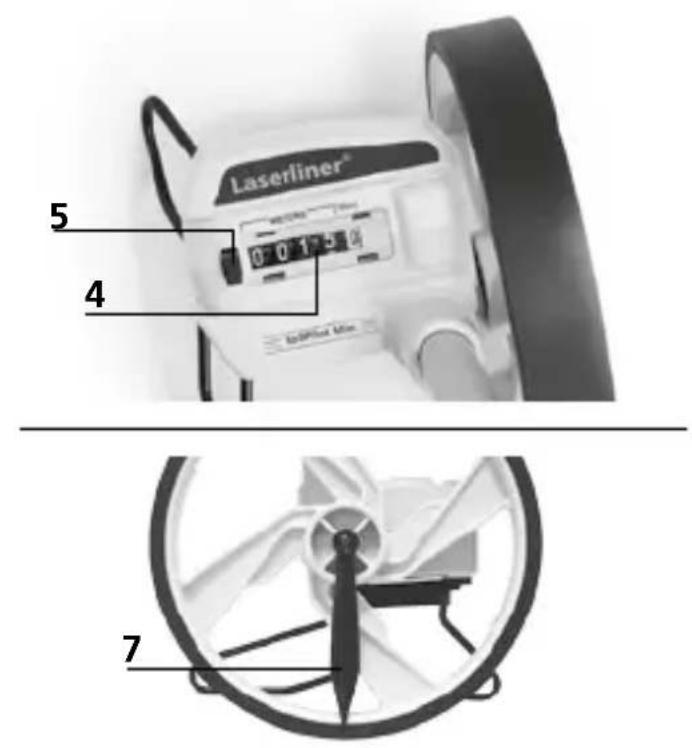

4 Mekanisk tælleværk

5 Slet måleværdi
6 Fod (udklapbar)
7 Bevægelig viser til angivelse af start- og slutposition

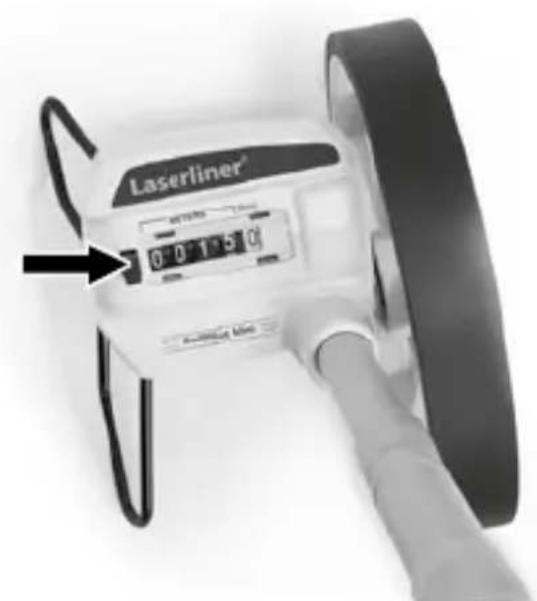

1 Slet måleværdi

Man nulstiller det mekaniske tælleværk ved at trykke på knappen 5 gange.

Laserliner® 0 0 1 5 0

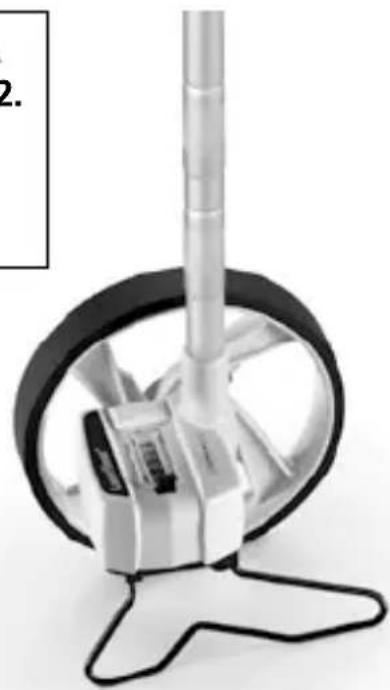

2 Teleskophåndtaget trækkes ud

Teleskophåndtaget er dobbelt justerbart.

1. 2.

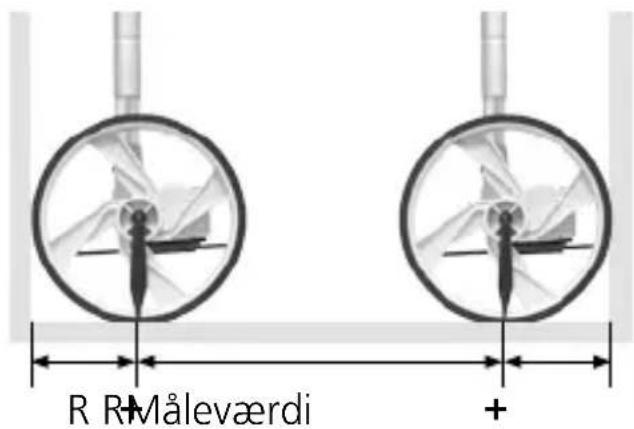

3 Måling fra væg til væg

1. Målehjulet anbringes med hjulets bagside ind mod væggen.
2. Målehjulet køres lige over til den anden væg.
3. Måleværdi aflæses, og hjulets diameter tillægges.

R R+Måleværdi +

!

For at opnå et nøjagtigt måleresultat skal styrestangen holdes i samme vinkel under hele målingen. Det anbefales, at den indstilles lodret.

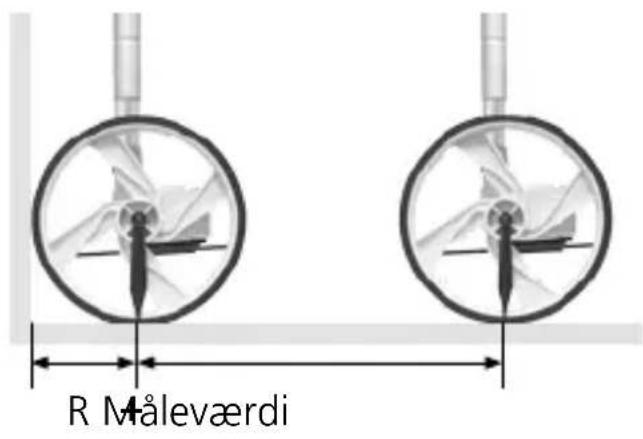

4 Måling fra væg til punkt

1. Målehjulet anbringes med hjulets bagside ind mod væggen.
2. Målehjulet køres lige frem til det markerede punkt.
3. Måleværdi aflæses, og hjulets radius tillægges.

R Måleværdi

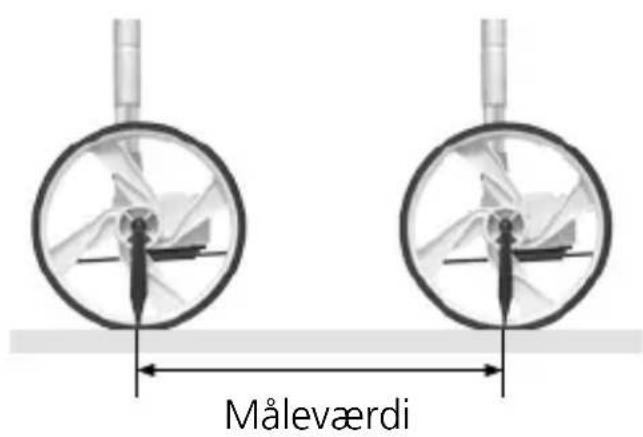

5 Måling fra punkt til punkt

1. Viseren (7) stilles på det første markerede punkt.
2. Målehjulet køres lige frem til det andet markerede punkt.
3. Måleværdi aflæses.

Måleværdi

Tekniske data Forbehold for tekniske ændringer. 09.2014

Nøjagtighed ± 0,1%
Rækkevidde 0 – 9.999,9 m
Omkreds målehjul 500 mm
Diameter målehjul 159 mm
Radius målehjul 79,5 mm
Dimensioner (B x H x D)	124 x 1100 x 159 mm (udtrukket) / 124 x 550 x 159 mm
Vægt 550 g

Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU.

Dette apparat kan genbruges og indeholder genanvendelige værdifulde materialer.

CE

Når apparatets levetid er udløbet, skal det derfor indleveres med henblik på miljømæssig korrekt bortskaffelse; det må under ingen omstændigheder bortskaffes som almindeligt husholdningsaffald.

Bortskaffelse skal ske via et kommunalt eller autoriseret affaldsfirma; her skal man være opmærksom på aktuelt gældende (miljø)regler.

Hvis man er i tvivl, skal man kontakte de lokale myndigheder for oplysninger om miljømæssigt forsvarlige bortskaffelsesmuligheder.

Flere sikkerhedsanvisninger og supplerende tips på: www.laserliner.com/info

!

1 Sklisikkert håndtak
2 Uttrekkbart teleskophåndtak
3 Målehjul med 0,5 meters omkrets
4 Mekanisk telleverk

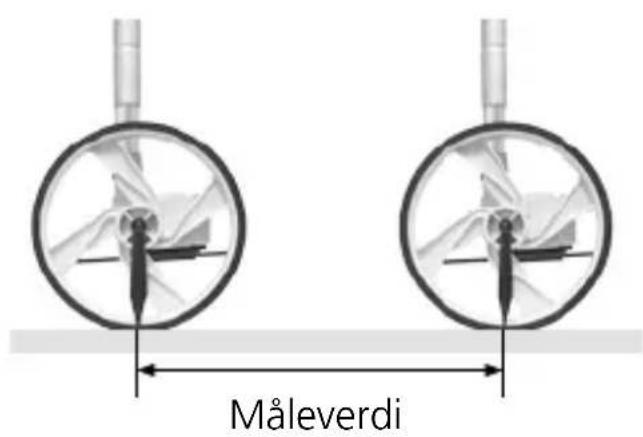

5 Måling fra punkt til punkt

1. Still pekeren (7) på det første markerte punktet.
2. Beveg målehjulet rett fremover til det andre markerte punktet.
3. Les av måleverdien.

Måleverdi

Tekniske data Det tas forbehold om tekniske endringer. 09.2014

Nøyaktighet ± 0,1%
Rekkevidde 0 – 9.999,9 m
Målehjulets omkrets 500 mm
Diameter målehjul 159 mm
Radius målehjul 79,5 mm
Mål (B x H x D)	124 x 1100 x 159 mm (trukket ut) / 124 x 550 x 159 mm
Vekt 550 g
