ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ RollPilot Mini Laserliner
Διαβάστε τις πλήρεις οδηγίες χειρισμού και το συνημμένο τεύχος „Υποδείξεις εγγύησης και πρόσθετες υποδείξεις“. Τηρείτε τις αναφερόμενες οδηγίες. Φυλάσσετε με προσοχή αυτά τα έγγραφα.

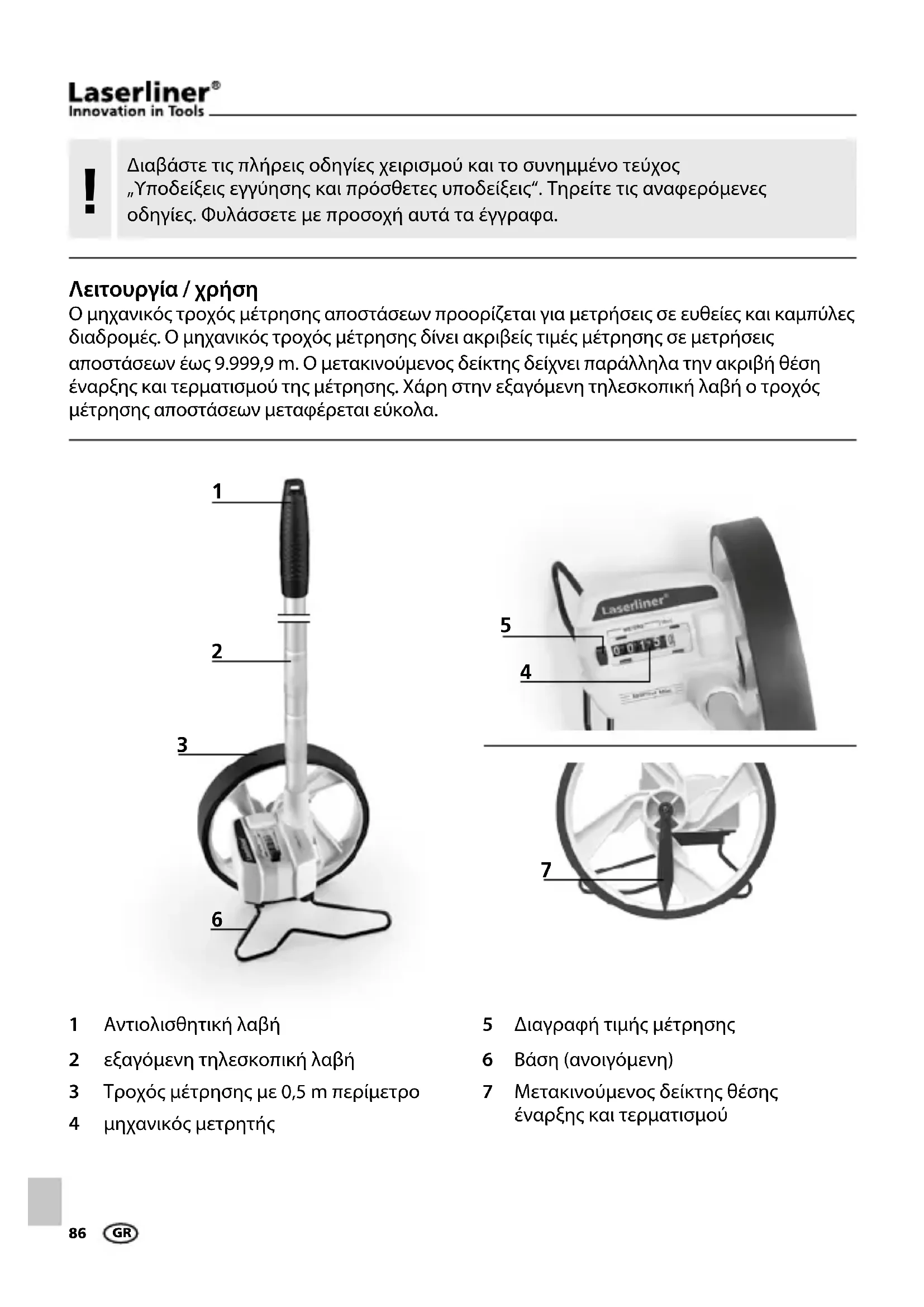

Λειτουργία / χρήση Ο μηχανικός τροχός μέτρησης αποστάσεων προορίζεται για μετρήσεις σε ευθείες και καμπύλες διαδρομές. Ο μηχανικός τροχός μέτρησης δίνει ακριβείς τιμές μέτρησης σε μετρήσεις αποστάσεων έως 9.999,9 m. Ο μετακινούμενος δείκτης δείχνει παράλληλα την ακριβή θέση έναρξης και τερματισμού της μέτρησης. Χάρη στην εξαγόμενη τηλεσκοπική λαβή ο τροχός μέτρησης αποστάσεων μεταφέρεται εύκολα. Αντιολισθητική λαβή εξαγόμενη τηλεσκοπική λαβή Τροχός μέτρησης με 0,5 m περίμετρο μηχανικός μετρητής Διαγραφή τιμής μέτρησης Βάση (ανοιγόμενη) Μετακινούμενος δείκτης θέσης έναρξης και τερματισμού
Πατώντας το πλήκτρο 5 επαναφέρεται ο μηχανικός μετρητής στο μηδέν.1. Τοποθετήστε τον τροχό μέτρησης με την πίσω πλευρά του τροχού στον τοίχο. 2. Μετακινήστε τον τροχό μέτρησης ευθεία έως τον δεύτερο τοίχο.3. Διαβάστε την τιμή μέτρησης και προσθέστε τη διάμετρο του τροχού. Διαγραφή τιμής μέτρησης Μέτρηση από τοίχο σε τοίχο Η τηλεσκοπική λαβή έχει ρυθμιστεί να εξάγεται σε δύο βαθμίδες. Τραβήξτε την τηλεσκοπική λαβή R RΤιμή μέτρησηςΓια να επιτύχετε ένα ακριβές αποτέλεσμα μέτρησης, θα πρέπει να έχει η καθοδηγητική ράβδος κατά τη διάρκεια όλης της μέτρησης την ίδια γωνία. Εδώ συνιστάται μία κατακόρυφη κατεύθυνση. !88
Τεχνικά χαρακτηριστικά Με επιφύλαξη τεχνικών αλλαγών. 09.2014 Ακρίβεια ± 0,1% Eμβέλεια 0 – 9.999,9 m Περίμετρος τροχού μέτρησης 500 mm Διάμετρος τροχού μέτρησης 159 mm Ακτίνα τροχού μέτρησης 79,5 mm Διαστάσεις (Π x Υ x Β) 124 x 1100 x 159 mm (σε εξαγόμενη θέση) / 124 x 550 x 159 mm Βάρος 550 g
1. Τοποθετήστε τον δείκτη (7) στο πρώτο
2. Μετακινήστε τον τροχό μέτρησης ευθεία
έως το δεύτερο σημειωμένο σημείο.
3. Διαβάστε την τιμή μέτρησης.
Μέτρηση από σημείο σε σημείο Τιμή μέτρησης
1. Τοποθετήστε τον τροχό μέτρησης με την
πίσω πλευρά του τροχού στον τοίχο.
2. Μετακινήστε τον τροχό μέτρησης ευθεία
έως το σημειωμένο σημείο.
3. Διαβάστε την τιμή μέτρησης και προσθέστε
την ακτίνα του τροχού. Μέτρηση από τοίχο σε σημείο R Τιμή μέτρησηςRollPilot Mini
Κανονισμοί ΕΕ και απόρριψη Η συσκευή πληροί όλα τα αναγκαία πρότυπα για την ελεύθερη κυκλοφορία προϊόντων εντός της ΕΕ. Η συσκευή αυτή μπορεί να ανακυκλωθεί επειδή αποτελείται από επαναχρησιμοποιούμενα υλικά. Απορρίψτε την επομένως μετά το τέλος της διάρκειας χρήσης της σε κατάλληλο μέρος και ποτέ μαζί με τα οικιακά απορρίμματα. Η απόρριψη πρέπει να γίνεται από μία δημοτική υπηρεσία ή άλλη υπηρεσία απορριμμάτων με αντίστοιχη άδεια, με βάση τους πιο πρόσφατους κατά τόπους κανονισμούς. Πληροφορίες σχετικά με μία φιλική προς το περιβάλλον δυνατότητα απόρριψης μπορείτε να ζητήσετε από τις δημοτικές υπηρεσίες της πόλης σας ή της κοινότητας. Περαιτέρω υποδείξεις ασφαλείας και πρόσθετες υποδείξεις στην ιστοσελίδα: www.laserliner.com/info90RollPilot Mini 91SERVICE Umarex GmbH & Co KG – Laserliner – Möhnestraße 149, 59755 Arnsberg, Germany Tel.: +49 2932 638-300, Fax: +49 2932 638-333 laserliner@umarex.de Umarex GmbH & Co KG Donnerfeld 2 59757 Arnsberg, Germany Tel.: +49 2932 638-300, Fax: -333 www.laserliner.com RollPilot Mini Rev.0914
