Produkta veids	Mehāniskais riteņa tālmērs
Zīmols	Laserliner
Modelis	RollPilot Mini
Izmēri (izstiepts)	124 x 1100 x 159 mm
Izmēri (salocīts)	124 x 550 x 159 mm
Svars	550 g
Barošana	Mehāniska (bez baterijas)
Mērīšanas diapazons	0 līdz 9 999,9 m
Precizitāte	± 0,1 %
Riteņa apkārtmērs	500 mm
Riteņa diametrs	159 mm
Riteņa rādiuss	79,5 mm
Funkcijas	Mērījums no sienas līdz sienai, no sienas līdz punktam, no punkta līdz punktam
Atiestatīšana	Nospiežot īpašo pogu
Pretizslīdes rokturis	Jā
Teleskopiskais rokturis	Jā, divi regulēšanas līmeņi
Mehāniskais skaitītājs	Jā, ar ciparu displeju
Kustīga adata	Jā, pozīciju noteikšanai
Saliekams statīvs	Jā
Materiāli	Plastmasa, metāls
Atbilstība	CE
Pārstrāde	Ierīce ir pārstrādājama, nemest sadzīves atkritumos
Tīrīšana	Ar mīkstu, sausu drānu
Remontējamība	Konsultēties ar pēcpārdošanas servisu

Bieži uzdotie jautājumi - RollPilot Mini Laserliner

Kā izmērīt attālumu no sienas līdz sienai ar RollPilot Mini?

Novietojiet riteņa aizmuguri pret pirmo sienu. Ritiniet riteni līdz otrajai sienai, turot rokturi nemainīgā leņķī. Nolasiet parādīto attālumu un pievienojiet riteņa diametru (159 mm), lai iegūtu reālo attālumu.

Kā atiestatīt skaitītāju?

Nospiediet dzēšanas pogu (5. atzīme), kas atrodas skaitītāja sānos. Mehāniskais skaitītājs uzreiz atiestatās uz nulli.

Kāda ir ierīces precizitāte?

Precizitāte ir ± 0,1 %, kas nodrošina uzticamus mērījumus attālumiem līdz 9 999,9 m.

Kā izbīdīt teleskopisko rokturi?

Uzmanīgi izvelciet abas roktura daļas. Tam ir divi nepārtrauktas regulēšanas līmeņi, lai pielāgotu jūsu augumam. Pēc lietošanas aizveriet.

Kā izmērīt no viena punkta līdz otram?

Novietojiet kustīgo adatu (7. atzīme) uz pirmā punkta. Ritiniet riteni taisnā līnijā līdz otrajam punktam. Izlasiet attālumu tieši uz skaitītāja.

Vai ierīcei nepieciešamas baterijas?

Nē, RollPilot Mini ir pilnībā mehānisks un darbojas bez baterijām. Tas izmanto mērīšanas riteni un mehānisko skaitītāju.

Kā kopt tālmēru?

Pēc katras lietošanas notīriet riteni un skaitītāju ar mīkstu, sausu drānu. Izvairieties no ūdens un abrazīviem līdzekļiem. Uzglabājiet to sausā vietā.

Kāds ir maksimālais mērīšanas diapazons?

Maksimālais diapazons ir 9 999,9 metri, jeb gandrīz 10 km, kas ļauj izmērīt ļoti garus attālumus.

Kā izmērīt no sienas līdz noteiktam punktam?

Novietojiet riteņa aizmuguri pret sienu. Ritiniet riteni taisnā līnijā līdz norādītajam punktam. Pievienojiet riteņa rādiusu (79,5 mm) nolasītajai vērtībai, lai iegūtu precīzu attālumu.

Ko darīt, ja mērījumi šķiet neprecīzi?

Pārliecinieties, ka ritenis rit bez slīdēšanas un rokturis paliek nemainīgā leņķī mērījuma laikā. Pirms sākuma pārbaudiet, vai skaitītājs ir atiestatīts uz nulli. Ja problēma turpinās, sazinieties ar pēcpārdošanas servisu.

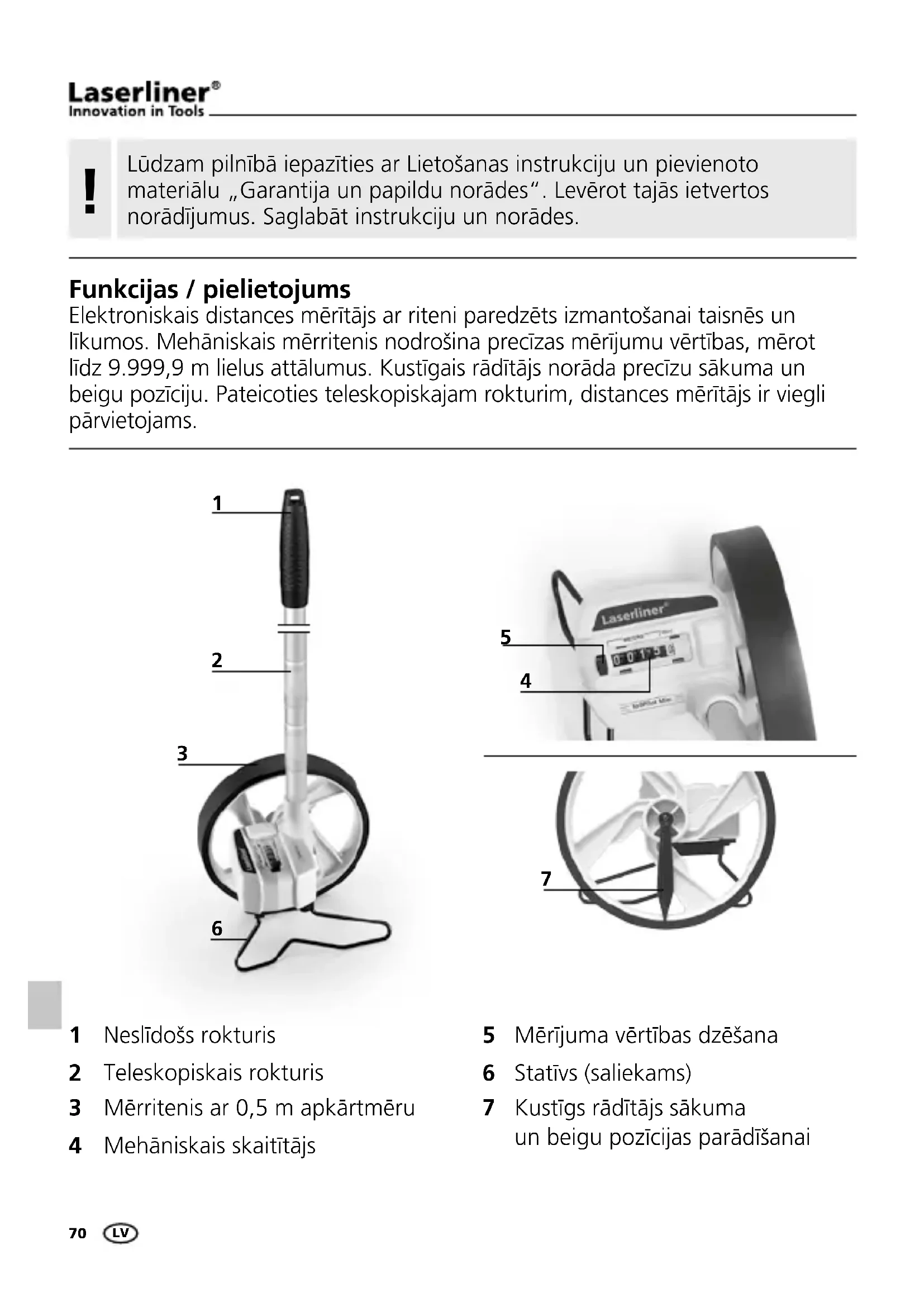

LIETOŠANAS INSTRUKCIJA RollPilot Mini Laserliner

Lūdzam pilnībā iepazīties ar Lietošanas instrukciju un pievienoto materiālu „Garantija un papildu norādes“. Levērot tajās ietvertos norādījumus. Saglabāt instrukciju un norādes.

Funkcijas / pielietojums

Elektroniskais distances mērītājs ar riteni paredzēts izmantošanai taisnēs un līkumos. Mehāniskais mērritenis nodrošina precīzas mērījumu vērtības, mērot līdz 9.999,9 m lielus attālumus. Kustīgais rādītājs norāda precīzu sākuma un beigu pozīciju. Pateicoties teleskopiskajam rokturim, distances mērītājs ir viegli pārvietojams.

1 2 3 6

Laserliner® 5 4 7

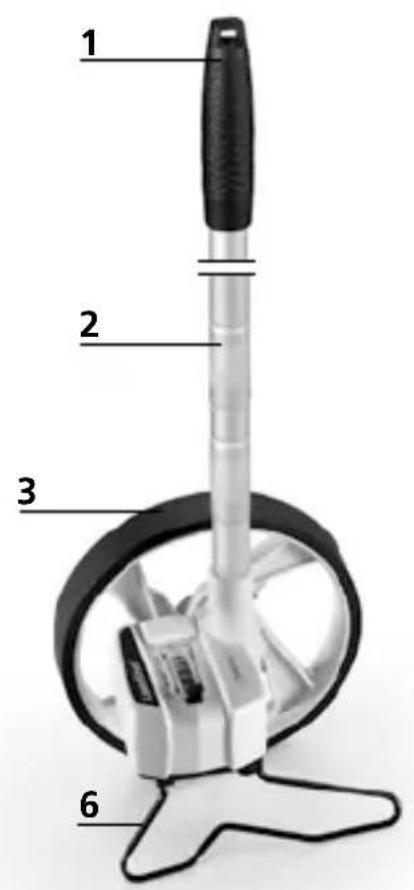

1 Neslīdošs rokturis
2 Teleskopiskais rokturis
3 Mērritenis ar 0,5 m apkārtmēru

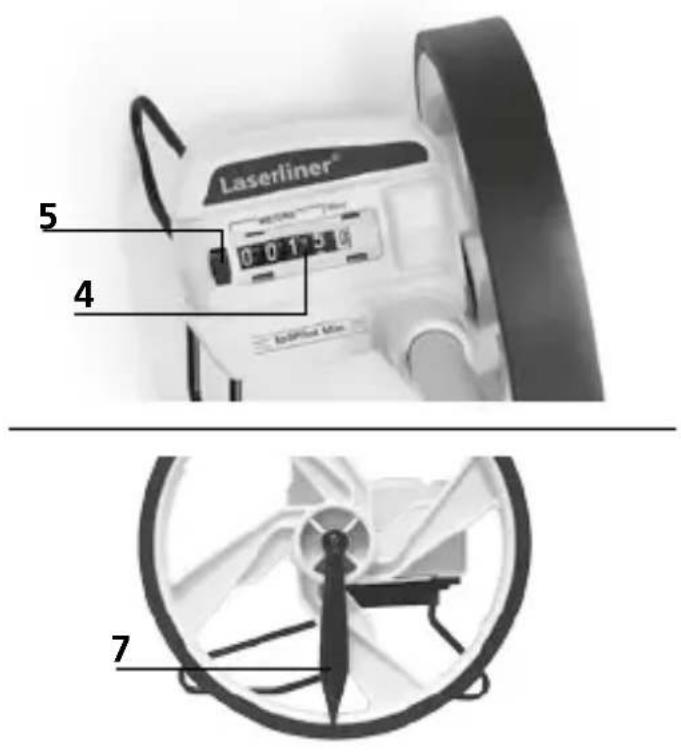

4 Mehāniskais skaitītājs

5 Mērījuma vērtības dzēšana
6 Statīvs (saliekams)
7 Kustīgs rādītājs sākuma un beigu pozīcijas parādīšanai

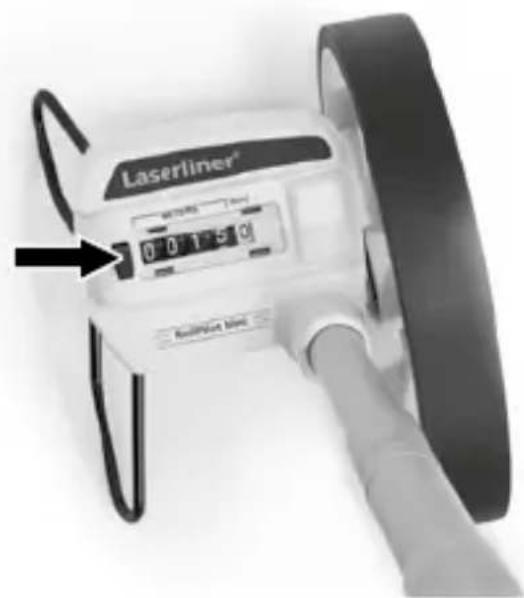

1 Mērījuma vērtības dzēšana

Nospiežot taustinu 5, mehāniskais skaitītājs tiek iestatīts uz nulli.

Laserliner® 0 0 1 5 0 Resistor blue

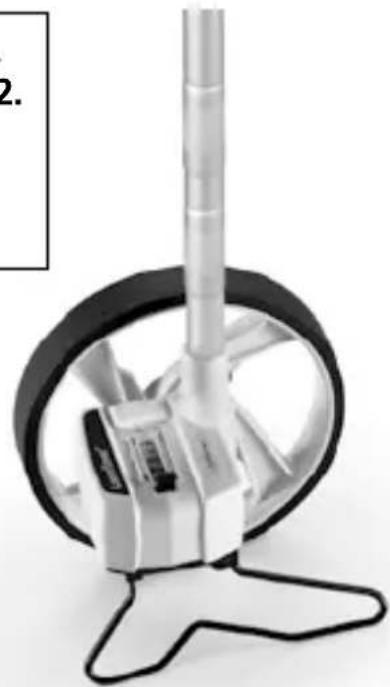

2 Teleskopiskā roktura izvilkšana

Teleskopiskais rokturis ir vienlaidu regulējams, veicot divas kustības.

1. 2.

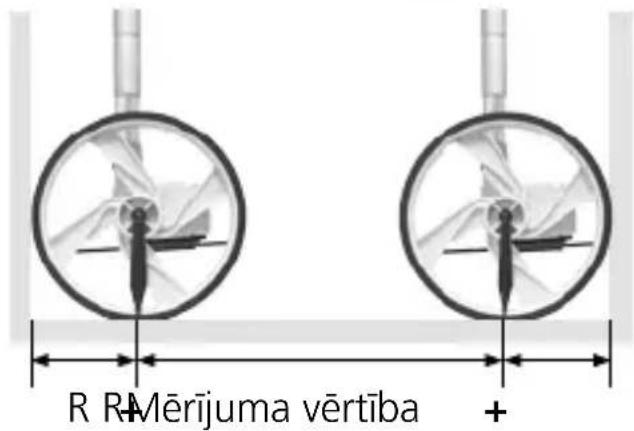

B Mērīšana no sienas līdz sienai

1. Novietojiet mērriteni ar riteņa mugurpusi pie sienas.
2. Pārvietojiet riteni taisnā līnijā līdz otrai sienai.
3. Nolasiet mērījuma vērtību un pieskaitiet riteņa diametru.

R R-Mērījuma vērtība +

Lai panāktu precīzu mērījuma rezultātu, roktura stienis visa mērījuma laikā jāvirza nemainīgā leņķī. leteicams to turēt vertikāli.

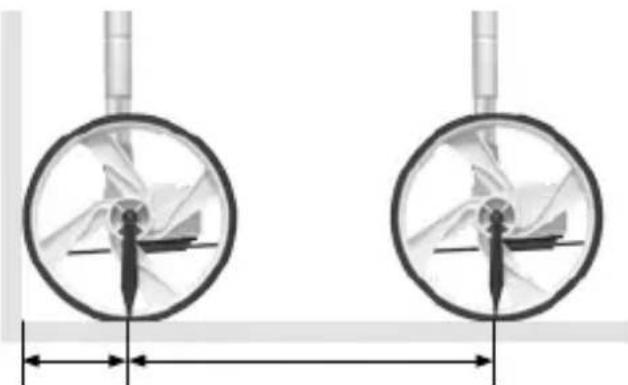

4 Mērīšana no sienas līdz punktam

1. Novietojiet mērriteni ar riteņa mugurpusi pie sienas.
2. Pārvietojiet riteni taisnā līnijā līdz atzīmētajam punktam.
3. Nolasiet mērījuma vērtību un pieskaitiet riteņa rādiusu.

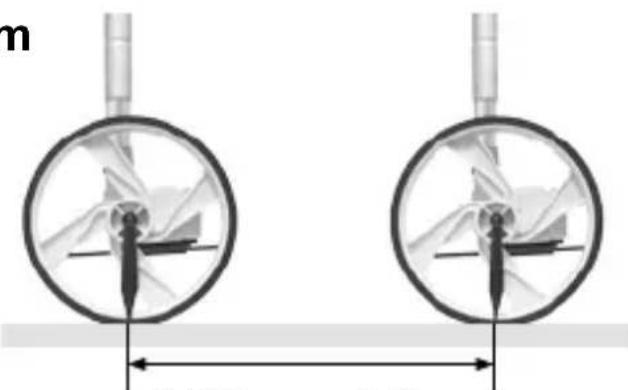

5 Mērīšana no punkta līdz punktam

1. Novietojiet rādītāju (7) pirmajā atzīmētajā punktā.
2. Pārvietojiet riteni taisnā līnijā līdz otram atzīmētajam punktam.
3. Nolasiet mērījuma vērtību.

Tehniskie dati Lespējamas tehniskas izmaiņas. 09.2014

Precizitāte ± 0,1%
Darbības rādiuss 0 – 9.999,9 m
Mērriteņa apkārtmērs 500 mm
Distances mērītāja diametrs 159 mm
Distances mērītāja rādiuss 79,5 mm
Izmēri (platums x augstums x dziļums)	124 x 1100 x 159 mm (izvilkts) / 124 x 550 x 159 mm
Svars 550 g

ES-noteikumi un utilizācija

Lerīce atbilst attiecīgajiem normatīviem par brīvu preču apriti ES.

Šī ierīce ir otrreiz pārstrādājama un ir izgatavota no otrreiz pārstrādājamiem materiāliem.

CE

Tādēļ pēc ierīces lietošanas laika beigām nododiet to atbilstošai atkritumu pārstrādei un nekādā gadījumā neizmetiet sadzīves atkritumos.

Utilizācija jānodrošina vietējam vai sertificētam atkritumu pārstrādes uzņēmumam; ievērojiet jaunākos spēkā esošos noteikumus.

Šaubu gadījumā par pareizām un videi draudzīgām utilizācijas iespējām jautājiet Jūsu pilsētas vai pagasta pašvaldībā.

Vairāk drošības un citas norādes skatīt: www.laserliner.com/info

!
