Tipo de produto	Telêmetro de roda mecânica
Marca	Laserliner
Modelo	RollPilot Mini
Dimensões (esticado)	124 x 1100 x 159 mm
Dimensões (recolhido)	124 x 550 x 159 mm
Peso	550 g
Alimentação	Mecânica (sem pilha)
Alcance de medição	0 a 9 999,9 m
Precisão	± 0,1 %
Circunferência da roda	500 mm
Diâmetro da roda	159 mm
Raio da roda	79,5 mm
Funções	Medição parede a parede, parede a ponto, ponto a ponto
Redefinição para zero	Através da ativação do botão dedicado
Punho antiderrapante	Sim
Haste telescópica	Sim, dois níveis de ajuste
Contador mecânico	Sim, com display numérico
Agulha móvel	Sim, para marcação de posições
Suporte retrátil	Sim
Materiais	Plástico, metal
Conformidade	CE
Reciclagem	Aparelho reciclável, não descartar em lixo doméstico
Limpeza	Com um pano macio e seco
Reparabilidade	Consultar o serviço pós-venda

Perguntas frequentes - RollPilot Mini Laserliner

Como medir uma distância parede a parede com o RollPilot Mini?

Coloque a parte traseira da roda contra a primeira parede. Role a roda até a segunda parede mantendo a haste em ângulo constante. Anote a distância exibida e adicione o diâmetro da roda (159 mm) para obter a distância real.

Como redefinir o contador para zero?

Pressione o botão de exclusão (referência 5) localizado na lateral do contador. O contador mecânico é zerado instantaneamente.

Qual é a precisão do aparelho?

A precisão é de ± 0,1 %, o que garante medições confiáveis para distâncias de até 9 999,9 m.

Como estender a haste telescópica?

Puxe suavemente as duas seções da haste. Ela possui dois níveis de ajuste contínuo para se adaptar à sua altura. Feche após o uso.

Como medir de um ponto a outro?

Coloque a agulha móvel (referência 7) no primeiro ponto. Role a roda em linha reta até o segundo ponto. Leia a distância diretamente no contador.

O aparelho necessita de pilhas?

Não, o RollPilot Mini é totalmente mecânico e funciona sem pilha. Ele utiliza uma roda de medição e um contador mecânico.

Como fazer a manutenção do telêmetro?

Limpe a roda e o contador com um pano macio e seco após cada uso. Evite água e produtos abrasivos. Guarde em local seco.

Qual é o alcance máximo de medição?

O alcance máximo é de 9 999,9 metros, ou seja, quase 10 km, permitindo medir distâncias muito longas.

Como medir de uma parede a um ponto específico?

Coloque a parte traseira da roda contra a parede. Role a roda em linha reta até o ponto marcado. Adicione o raio da roda (79,5 mm) ao valor lido para obter a distância exata.

O que fazer se as medições parecerem imprecisas?

Certifique-se de que a roda rola sem deslizamento e que a haste permanece em ângulo constante durante a medição. Verifique se o contador foi zerado antes de começar. Se o problema persistir, entre em contato com o serviço pós-venda.

MANUAL DE UTILIZADOR RollPilot Mini Laserliner

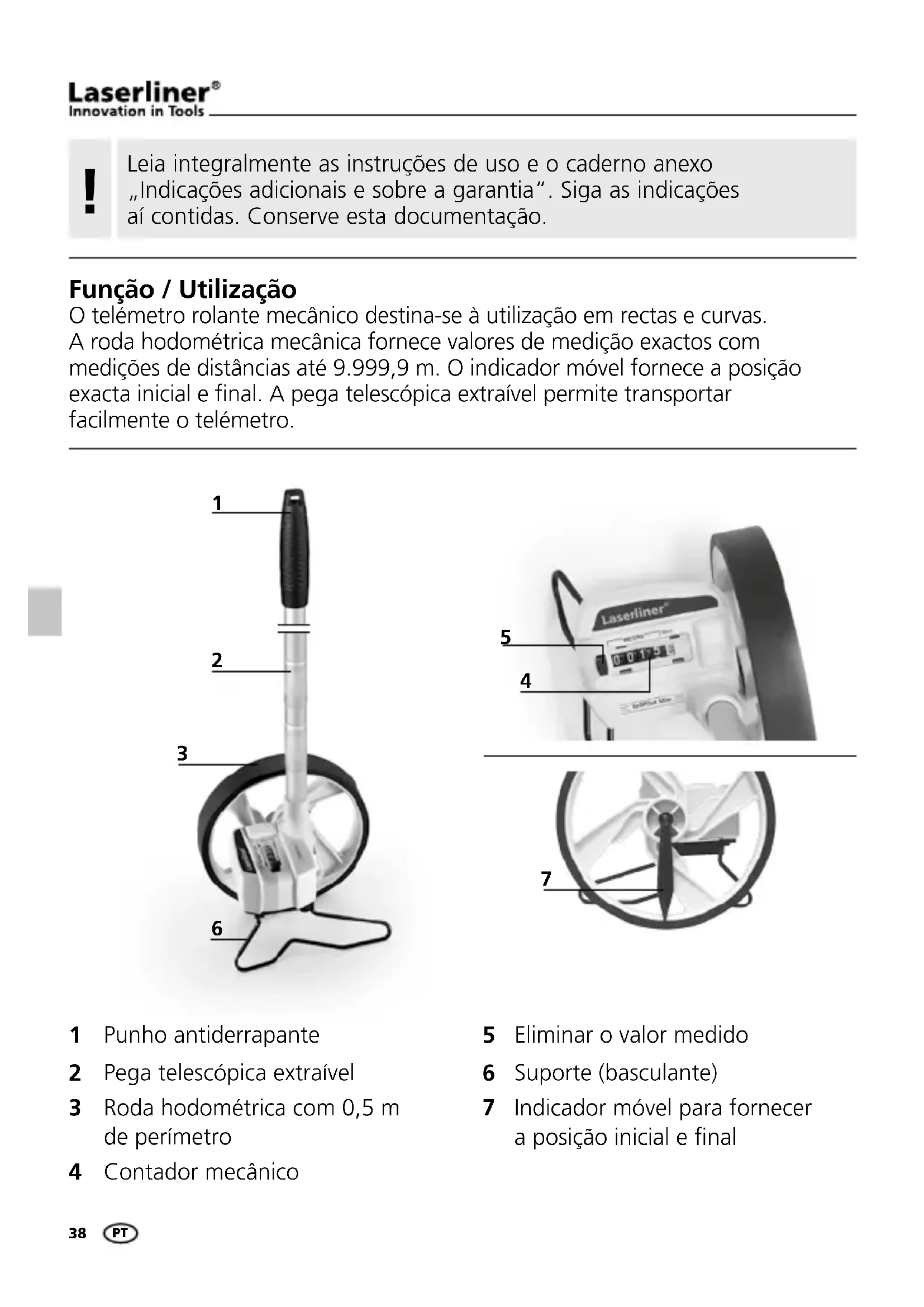

Leia integralmente as instruções de uso e o caderno anexo „Indicações adicionais e sobre a garantia“. Siga as indicações aí contidas. Conserve esta documentação.

Função / Utilização

O telémetro rolante mecânico destina-se à utilização em rectas e curvas. A roda hodométrica mecânica fornece valores de medição exactos com medições de distâncias até 9.999,9 m. O indicador móvel fornece a posição exacta inicial e final. A pega telescópica extraível permite transportar facilmente o telémetro.

1 2 3 6

Laserliner® 5 4 7

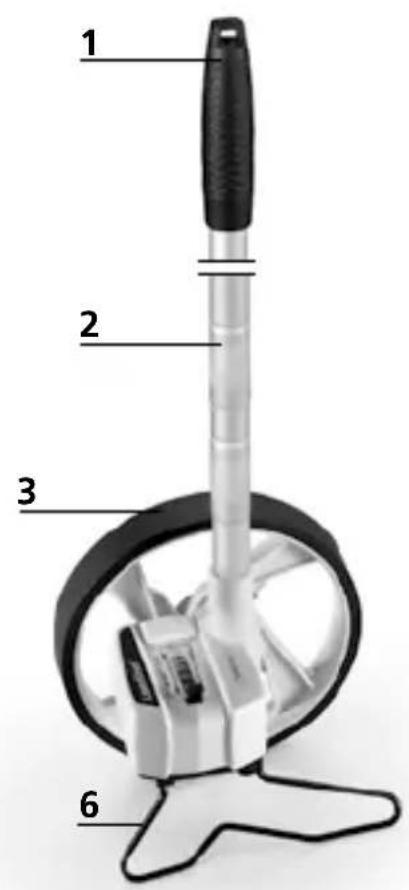

1 Punho antiderrapante
2 Pega telescópica extraível
3 Roda hodométrica com 0,5 m de perímetro

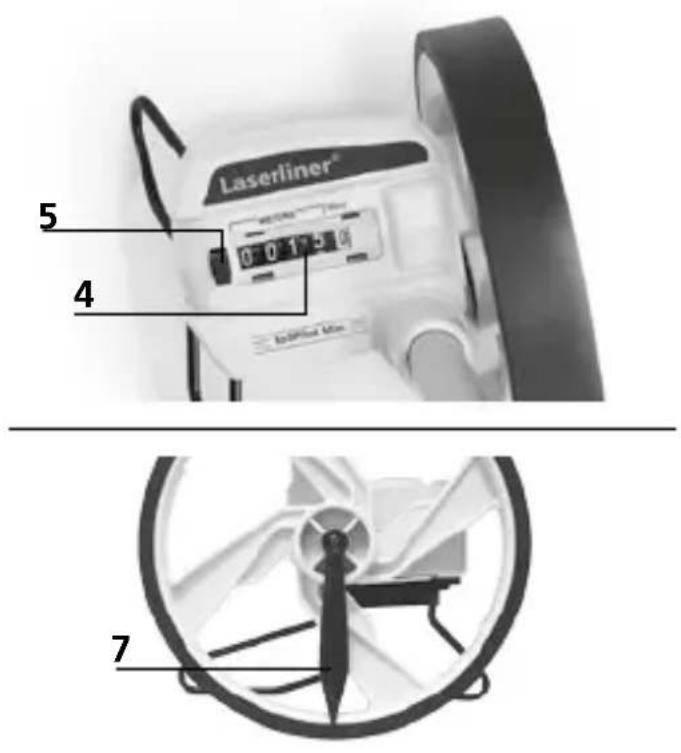

4 Contador mecânico

5 Eliminar o valor medido
6 Suporte (basculante)
7 Indicador móvel para fornecer a posição inicial e final

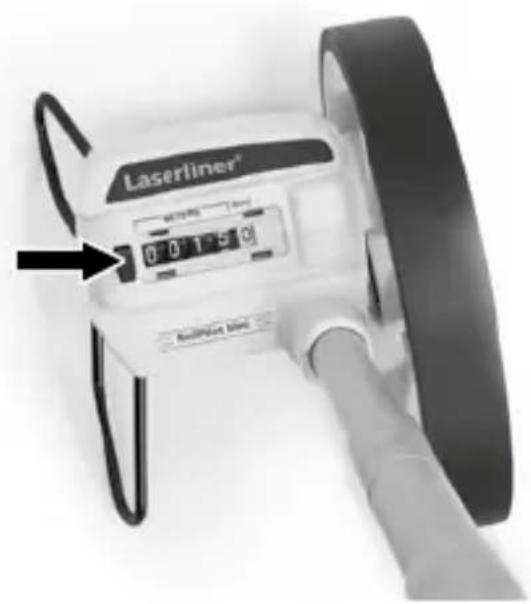

Ao pressionar a tecla 5, o contador mecânico é colocado em zero.

Laserliner® 0 0 1 5 0 Rusipint mini

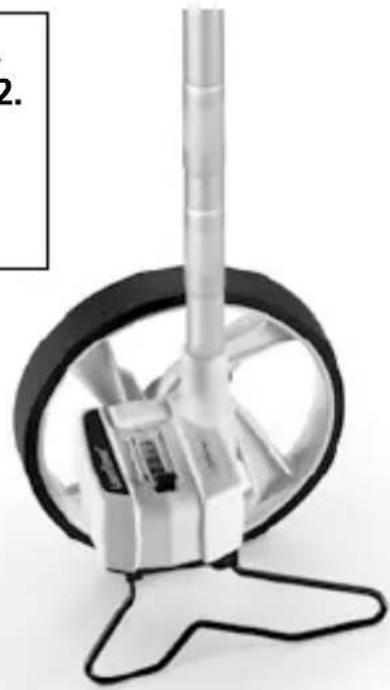

2 Extrair a pega telescópica

A pega telescópica tem uma regulação progressiva dupla.

1. 2.

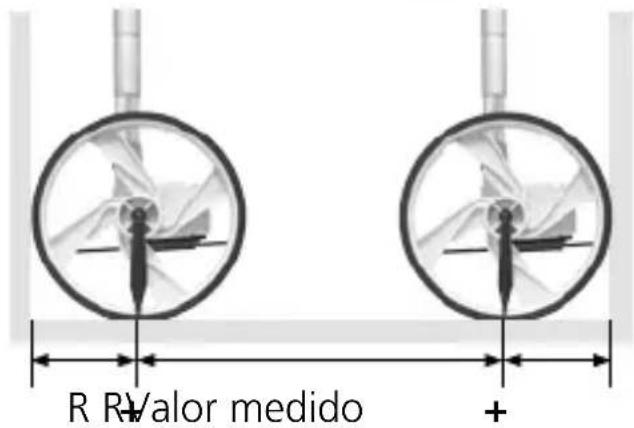

3 Medição de parede a parede

1. Posicione a roda hodométrica com a parte traseira encostada à parede.
2. Desloque a roda hodométrica a direito até à segunda parede.
3. Leia o valor medido e adicione o diâmetro da roda.

R R+valor medido +

!

Para obter um resultado de medição exacto, mantenha a haste de condução no mesmo ângulo durante toda a medição. É aconselhado um alinhamento vertical.

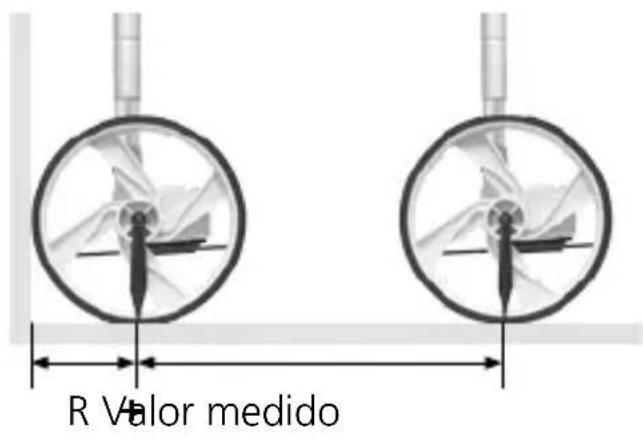

4 Medição de parede a ponto

1. Posicione a roda hodométrica com a parte traseira encostada à parede.
2. Desloque a roda hodométrica a direito até ao ponto marcado.
3. Leia o valor medido e adicione o raio da roda.

R Valor medido

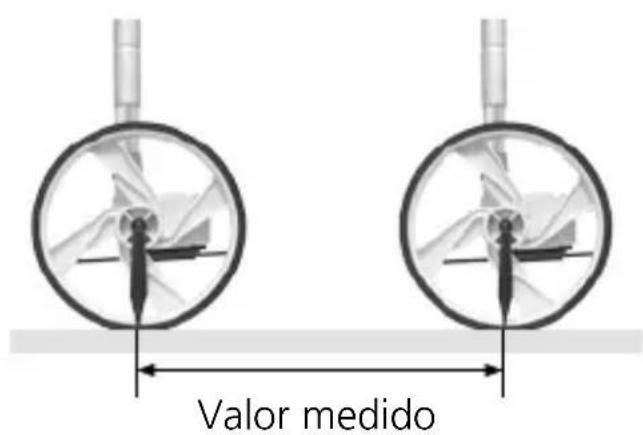

5 Medição de ponto a ponto

1. Coloque o ponteiro (7) no primeiro ponto marcado.
2. Desloque a roda hodométrica a direito até ao segundo ponto marcado.
3. Leia o valor medido.

Valor medido

Dados Técnicos Sujeito a alterações técnicas. 09.2014

Precisão ± 0,1%
Alcance 0 – 9.999,9 m
Perímetro da roda hodométrica 500 mm
Diâmetro da roda hodométrica 159 mm
Raio da roda hodométrica 79,5 mm
Dimensões (L x A x P)	124 x 1100 x 159 mm (extraído) / 124 x 550 x 159 mm
Peso 550 g

Disposições da UE e eliminação

O aparelho respeita todas as normas necessárias para a livre circulação de mercadorias dentro da UE.

Este aparelho é reciclável e tem materiais reutilizáveis.

Por isso, assegure uma eliminação correcta no fim da sua vida útil e não o elimine através do lixo doméstico comum.

A eliminação deve ser realizada por uma empresa de eliminação local ou autorizada - observe os regulamentos actualmente vigentes.

Em caso de dúvida, informe-se junto da administração do seu município ou da sua freguesia sobre uma possibilidade de eliminação adequada e ecológica.

Mais instruções de segurança e indicações adicionais em:

www.laserliner.com/info
