RollPilot Mini - Telemetru Laserliner - Manual de utilizare gratuit

Tip produs	Telemetru cu roată mecanică
Marcă	Laserliner
Model	RollPilot Mini
Dimensiuni (întins)	124 x 1100 x 159 mm
Dimensiuni (pliat)	124 x 550 x 159 mm
Greutate	550 g
Alimentare	Mecanică (fără baterii)
Domeniu de măsurare	0 la 9 999,9 m
Precizie	± 0,1 %
Circumferința roții	500 mm
Diametrul roții	159 mm
Raza roții	79,5 mm
Funcții	Măsurare perete la perete, perete la punct, punct la punct
Resetare	Prin activarea butonului dedicat
Mâner antiderapant	Da
Mâner telescopic	Da, două niveluri de reglaj
Contor mecanic	Da, cu afișaj numeric
Ac mobil	Da, pentru reperarea pozițiilor
Suport pliabil	Da
Materiale	Plastic, metal
Conformitate	CE
Reciclare	Aparat reciclabil, nu aruncați la deșeuri menajere
Curățare	Cu o cârpă moale și uscată
Reparabilitate	Consultați serviciul post-vânzare

Întrebări frecvente - RollPilot Mini Laserliner

Cum se măsoară o distanță perete la perete cu RollPilot Mini?

Plasați partea din spate a roții de primul perete. Rulați roata până la al doilea perete, menținând mânerul la un unghi constant. Citiți distanța afișată și adăugați diametrul roții (159 mm) pentru a obține distanța reală.

Cum se resetează contorul la zero?

Apăsați butonul de ștergere (marca 5) situat pe lateralul contorului. Contorul mecanic se resetează instantaneu.

Care este precizia aparatului?

Precizia este de ± 0,1%, ceea ce garantează măsurători fiabile pentru distanţe de până la 9.999,9 m.

Cum se extinde mânerul telescopic?

Trageți ușor de cele două secțiuni ale mânerului. Are două niveluri de reglaj continuu pentru a se adapta înălțimii dumneavoastră. Închideți după utilizare.

Cum se măsoară de la un punct la altul?

Plasați acul mobil (marca 7) pe primul punct. Rulați roata în linie dreaptă până la al doilea punct. Citiți distanța direct de pe contor.

Aparatul necesită baterii?

Nu, RollPilot Mini este complet mecanic și funcționează fără baterii. Utilizează o roată de măsurare și un contor mecanic.

Cum se întreține telemetrul?

Curățați roata și contorul cu o cârpă moale și uscată după fiecare utilizare. Evitați apa și produsele abrazive. Depozitați-l într-un loc uscat.

Care este domeniul maxim de măsurare?

Domeniul maxim este de 9.999,9 metri, adică aproape 10 km, permițând măsurarea unor distanțe foarte lungi.

Cum se măsoară de la un perete la un punct specific?

Plasați partea din spate a roții pe perete. Rulați roata în linie dreaptă până la punctul marcat. Adăugați raza roții (79,5 mm) la valoarea citită pentru a obține distanța exactă.

Ce faceți dacă măsurătorile par inexacte?

Asigurați-vă că roata rulează fără alunecare și că mânerul rămâne la un unghi constant în timpul măsurătorii. Verificați dacă contorul este resetat la zero înainte de a începe. Dacă problema persistă, contactați serviciul post-vânzare.

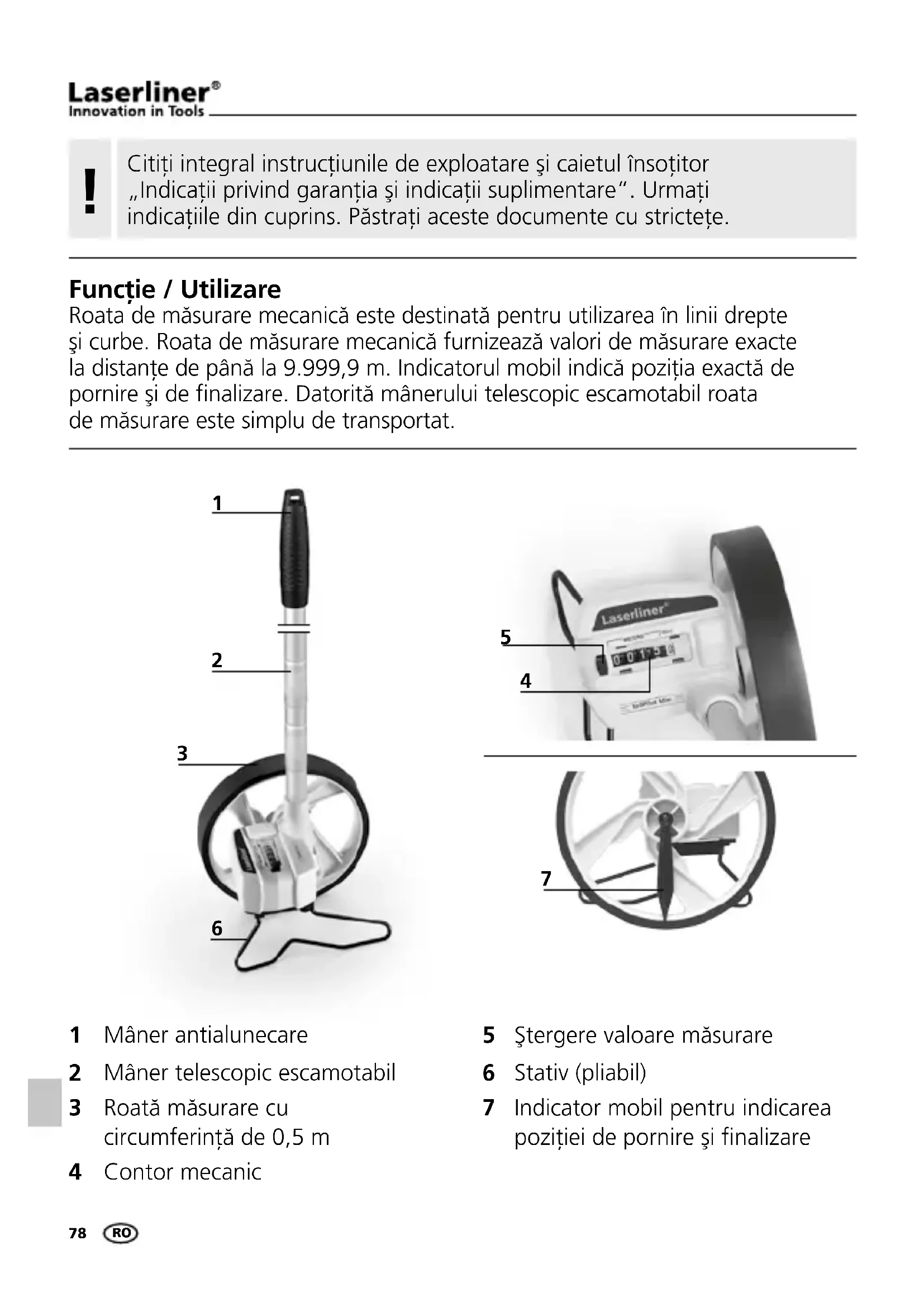

MANUAL DE UTILIZARE RollPilot Mini Laserliner

Citiți integral instrucțiunile de exploatare și caietul însoțitor „Indicații privind garanția și indicații suplimentare”. Urmați indicațiile din cuprins. Păstrați aceste documente cu strictețe.

Functie / Utilizare

Roata de măsurare mecanică este destinată pentru utilizarea în linii drepte și curbe. Roata de măsurare mecanică furnizează valori de măsurare exacte la distanțe de până la 9.999,9 m. Indicatorul mobil indică poziția exactă de pornire și de finalizare. Datorită mânerului telescopic escamotabil roata de măsurare este simplu de transportat.

1 2 3 6

Laserliner® 5 4 100000000000000000000000000000000000000000000000000000000000000000000000000000 7

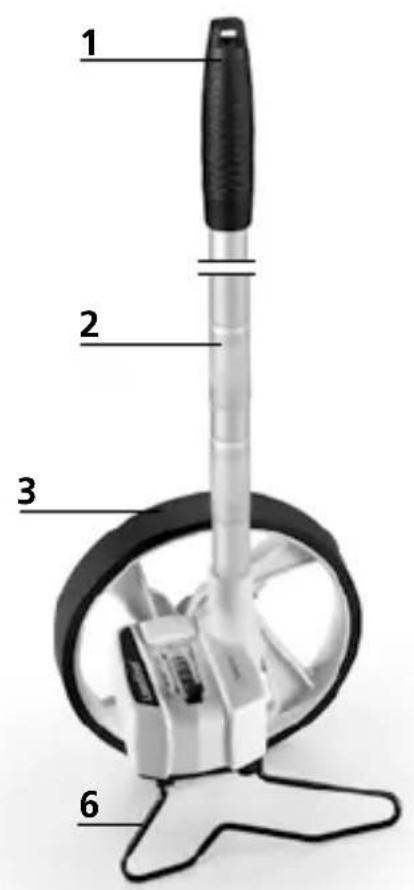

1 Mâner antialunecare
2 Mâner telescopic escamotabil
3 Roată măsurare cu circumferință de 0,5 m

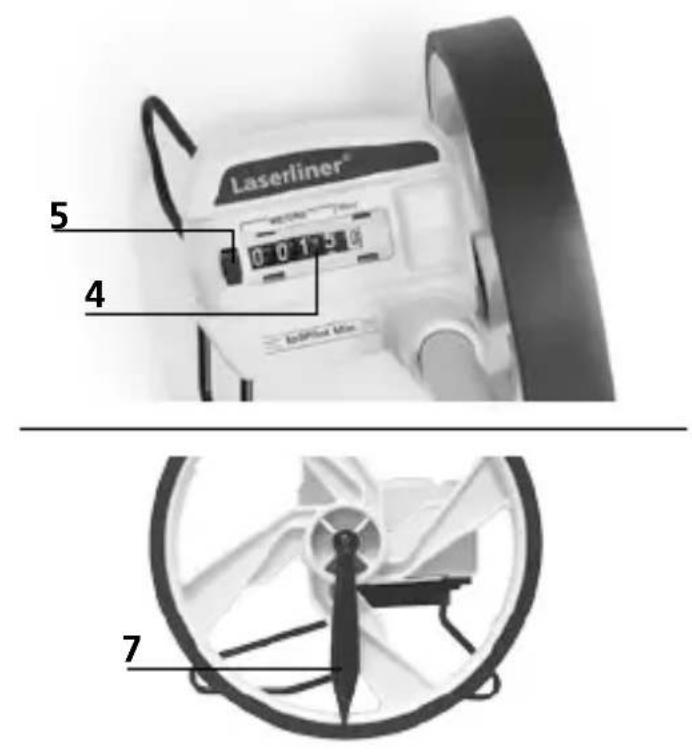

4 Contor mecanic

5 Ştergere valoare măsurare
6 Stativ (pliabil)
7 Indicator mobil pentru indicarea poziției de pornire și finalizare

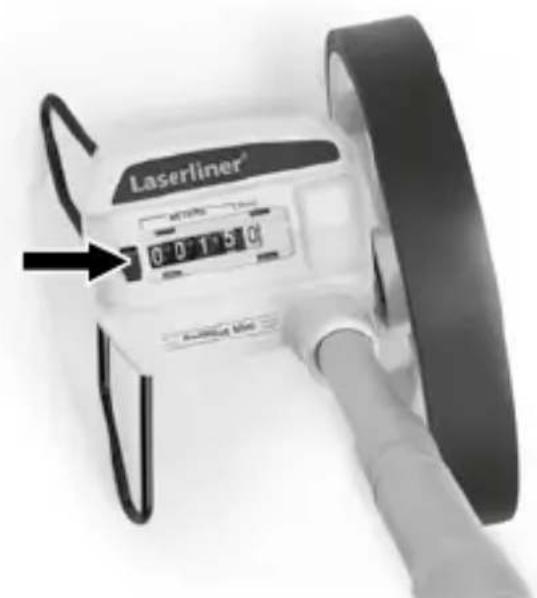

1 Ştergere valoare măsurare

La apăsarea tastei 5 contorul mecanic se resetează la zero.

Laserliner® 0 0 1 5 0

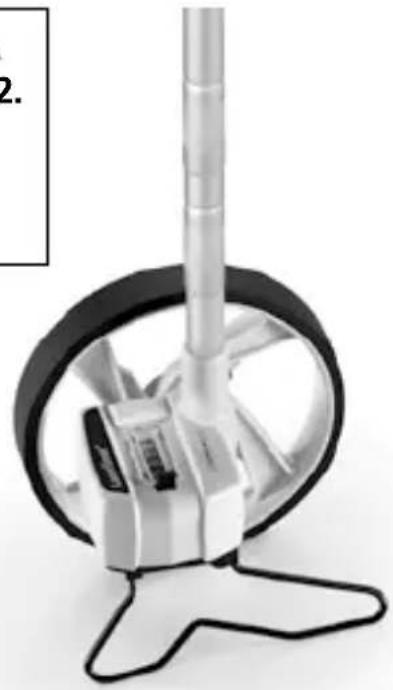

2 Escamotarea mânerului telescopic

Mânerul telescopic se poate regla în două poziții fără trepte.

1. 2.

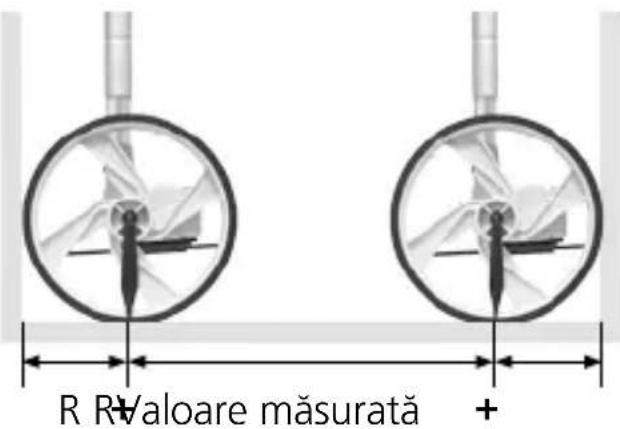

1. Aşezati roata de măsurare cu partea posterioară a roții la perete.
2. Deplasați roata de măsurare în linie dreaptă până la al doilea perete.
3. Citiți valoarea măsurată și adăugați-o la diametrul roții.

R R+valoare măsurată +

!

Pentru a obține un rezultat de măsurare exact bara de ghidare trebuie condusă în același unghi pe întreg parcursul măsurării. Se recomandă o aliniere în plan orizontal.

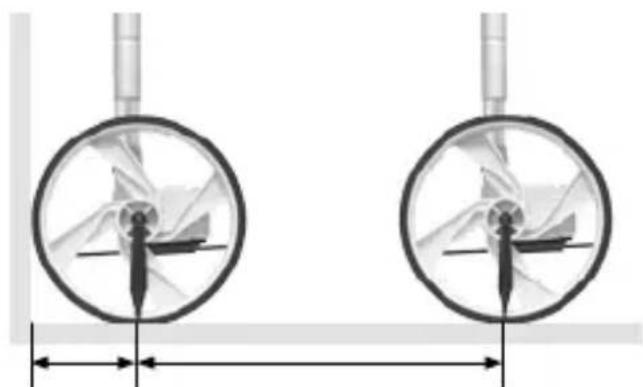

4 Măsurarea de la perete la un punct

1. Aşezati roata de măsurare cu partea posterioară a roții la perete.
2. Deplasați roata de măsurare în linie dreaptă până la punctul marcat.
3. Citiți valoarea măsurată și adăugați-o la raza roții.

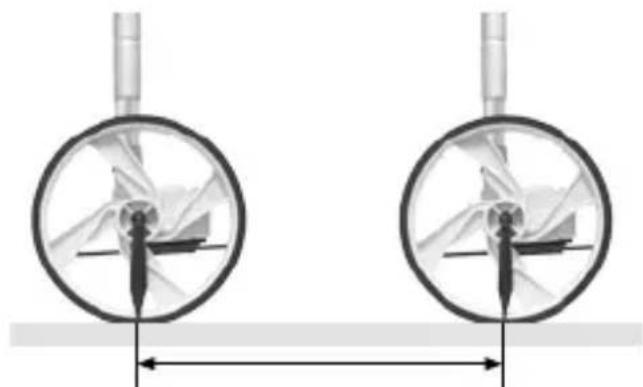

1. Aşezati indicatorul (7) la primul punct marcat.
2. Deplasați roata de măsurare în linie dreaptă până la al doilea punct marcat.
3. Citiți valoare măsurată.

Date tehnice Ne rezervăm dreptul să efectuăm modificări tehnice. 09.2014

Exactitate ± 0,1%
Rază de acțiune 0 – 9.999,9 m
Circumferință roată măsurare 500 mm
Diametru roată măsurare 159 mm
Rază roată măsurare 79,5 mm
Dimensiuni (L x Î x A)	124 x 1100 x 159 mm (scoasă) / 124 x 550 x 159 mm
Greutate 550 g

Prevederile UE și debarasarea

Aparatul respectă toate normele necesare pentru circulaț ia liberă a mărfii pe teritoriul UE.

Acest aparat este reciclabil și conține materiale refolosibile.

CE

Realizați o debarasare reglementară de aceea la sfârșitul duratei de utilizare și nu-l aruncați în niciun caz la gunoiul menajer.

Debarasarea trebuie să se realizeze prin intermediul unei firme de debarasare comunale sau autorizate, respectați în acest sens prescripțiile actuale în vigoare.

Informați-vă în caz de dubii la administrația locală resp. publică în privința posibilităților de debarasare conformă și prietenoasă cu mediul.

Pentru alte indicații privind siguranța și indicații suplimentare vizitați:

www.laserliner.com/info

!
