RollPilot Mini - Kaugusmõõtja Laserliner - Tasuta kasutusjuhend

Toote tüüp	Mehaaniline ratta kaugusmõõdik
Bränd	Laserliner
Mudel	RollPilot Mini
Mõõdud (välja tõmmatuna)	124 x 1100 x 159 mm
Mõõdud (kokku panduna)	124 x 550 x 159 mm
Kaal	550 g
Toiteallikas	Mehaaniline (patareideta)
Mõõteulatus	0 kuni 9 999,9 m
Täpsus	± 0,1 %
Ratta ümbermõõt	500 mm
Ratta läbimõõt	159 mm
Ratta raadius	79,5 mm
Funktsioonid	Seinalt seinani, seinast punktini, punktist punktini
Nullimine	Spetsiaalse nupu vajutamisega
Libisemiskindel käepide	Jah
Teleskoopkäepide	Jah, kahe reguleerimistasemega
Mehaaniline loendur	Jah, digitaalse näidikuga
Liikuv osuti	Jah, positsioonide tähistamiseks
Sissetõmmatav tugijalg	Jah
Materjalid	Plastik, metall
Vastavus	CE
Ringlussevõtt	Seade on taaskasutatav, ärge visake olmejäätmete hulka
Puhastamine	Pehme ja kuiva lapiga
Remonditavus	Pöörduge müügijärgse teeninduse poole

Korduma kippuvad küsimused - RollPilot Mini Laserliner

Kuidas mõõta vahemaad seinast seina RollPilot Mini abil?

Asetage ratta tagakülg vastu esimest seina. Veeretage ratast teise seinani, hoides käepidet konstantse nurga all. Lugege kuvatav vahemaa ja lisage tegeliku vahemaa saamiseks ratta läbimõõt (159 mm).

Kuidas loendur nullida?

Vajutage loenduri küljel asuvat kustutusnuppu (märgistus 5). Mehaaniline loendur nullitakse koheselt.

Mis on seadme täpsus?

Täpsus on ± 0,1 %, mis tagab usaldusväärsed mõõtmised kuni 9 999,9 m pikkuste vahemaade korral.

Kuidas pikendada teleskoopkäepidet?

Tõmmake õrnalt käepideme kahest sektsioonist. Sellel on kaks pidevat reguleerimistaset, et kohaneda teie pikkusega. Pärast kasutamist sulgege.

Kuidas mõõta ühest punktist teise?

Asetage liikuv osuti (märgistus 7) esimesele punktile. Veeretage ratas sirgjooneliselt teise punktini. Lugege vahemaa otse loendurilt.

Kas seade vajab patareisid?

Ei, RollPilot Mini on täielikult mehaaniline ja töötab ilma patareideta. See kasutab mõõteratast ja mehaanilist loendurit.

Kuidas kaugusmõõtjat hooldada?

Puhastage ratast ja loendurit pärast iga kasutamist pehme ja kuiva lapiga. Vältige vett ja abrasiivseid aineid. Hoidke kuivas kohas.

Mis on maksimaalne mõõteulatus?

Maksimaalne ulatus on 9 999,9 meetrit ehk ligi 10 km, mis võimaldab mõõta väga pikki vahemaid.

Kuidas mõõta seinast kindla punktini?

Asetage ratta tagakülg vastu seina. Veeretage ratas sirgjooneliselt märgitud punktini. Lisage loetud väärtusele tegeliku vahemaa saamiseks ratta raadius (79,5 mm).

Mida teha, kui mõõtmised tunduvad ebatäpsed?

Veenduge, et ratas veereb libisemata ja käepide jääb mõõtmise ajal konstantse nurga alla. Kontrollige, et loendur on enne alustamist nullitud. Kui probleem püsib, võtke ühendust müügijärgse teenindusega.

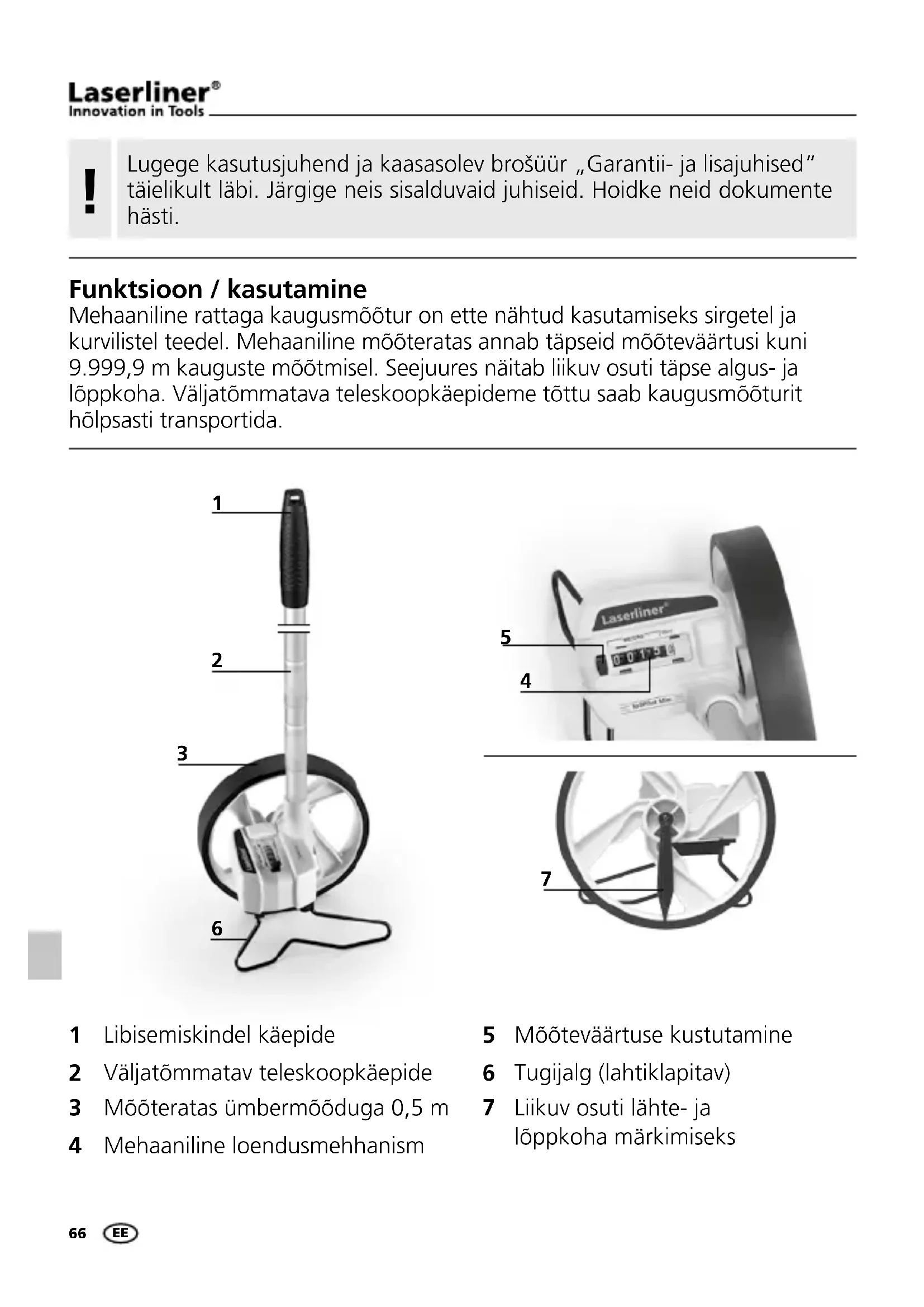

KASUTUSJUHEND RollPilot Mini Laserliner

Lugege kasutusjuhend ja kaasasolev brošüür „Garantii- ja lisajuhised“ täielikult läbi. Järgige neis sisalduvaid juhiseid. Hoidke neid dokumente hästi.

Funktsioon / kasutamine

Mehaaniline rattaga kaugusmõõtur on ette nähtud kasutamiseks sirgetel ja kurvilistel teedel. Mehaaniline mõõteratas annab täpseid mõõteväärtusi kuni 9.999,9 m kauguste mõõtmisel. Seejuures näitab liikuv osuti täpse algus- ja lõppkoha. Väljatõmmatava teleskoopkäepideme tõttu saab kaugusmõõturit hõlpsasti transportida.

1 2 3 6

Laserliner® 5 4 7

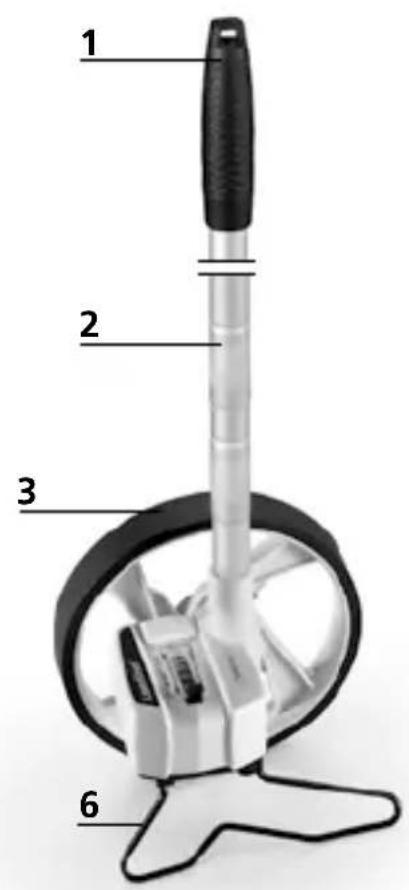

1 Libisemiskindel käepide
2 Väljatömmatav teleskoopkäepide
3 Mööteratas ümbermööduga 0,5 m

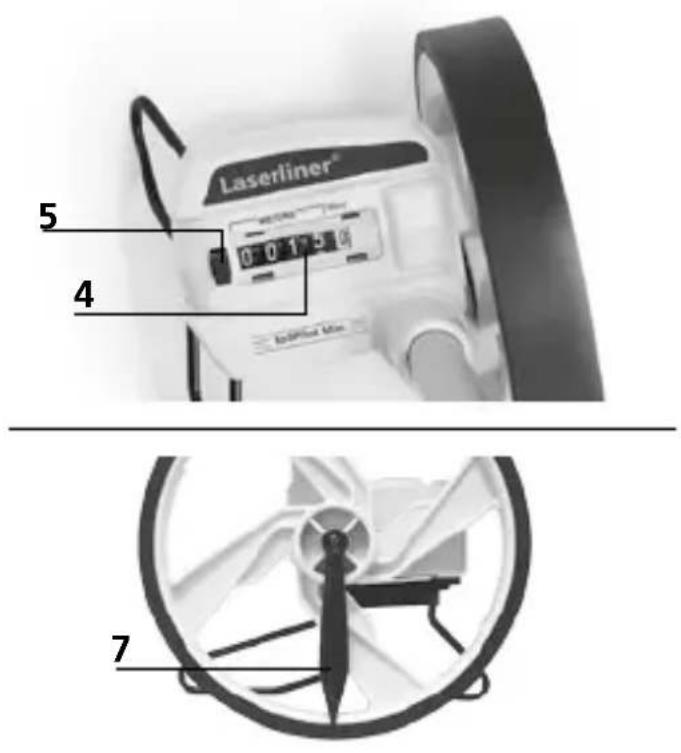

4 Mehaaniline loendusmehhanism

5 Möõteväärtuse kustutamine
6 Tugijalg (lahtiklapitav)
7 Liikuv osuti lähte- ja löppkoha märkimiseks

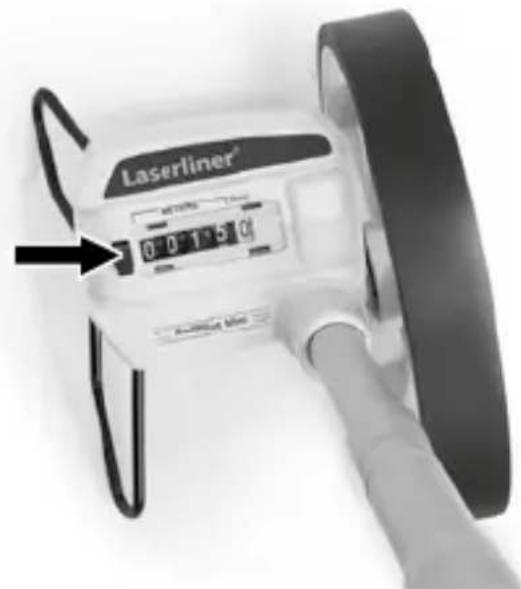

1 Möõteväärtuse kustutamine

Klahvi 5 vajutamisega seatakse mehaaniline loendusmehhanism nulli.

Laserliner® 0 0 1 5 0

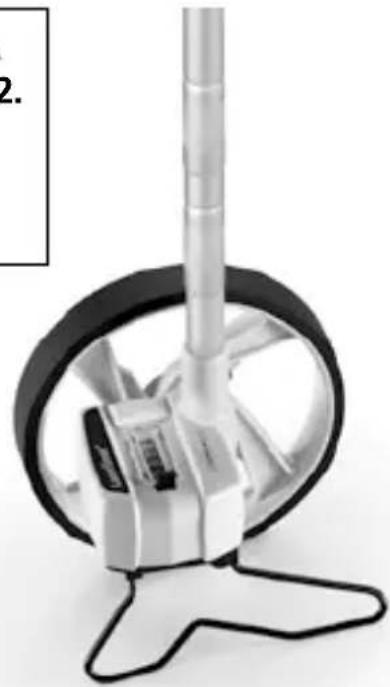

2 Teleskoopkäepideme väljatõmbamine

Teleskoopkäepide on kahekordselt sujuvalt ümberseadistatav.

1. 2.

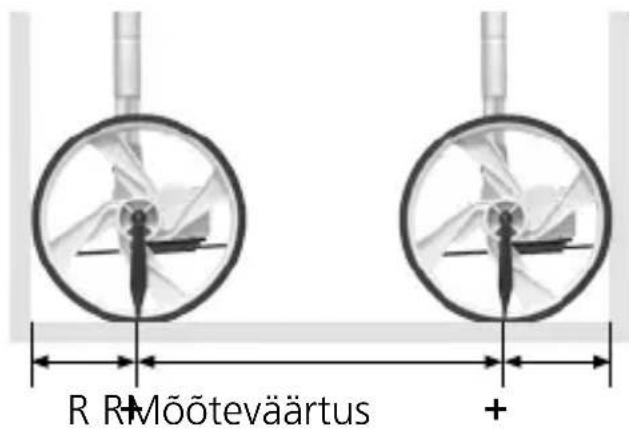

1. Seadke mõõteratas ratta tagaküljega vastu seina.
2. Liigutage mööteratas sirgejooneliselt teise seinani.
3. Lugege mõõteväärtus maha ja liitke ratta läbimõõt.

R R+Mõõteväärtus +

!

Saavutamaks täpset mõõtmistulemust, tuleb juhtvarrast kogu mõõtmise ajal sama nurga alla hoida. Soovitatav on vertikaalne väljajoondus.

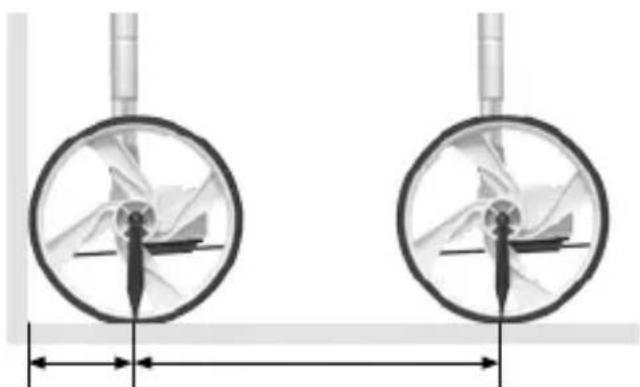

4 Möötmine seinast punktini

1. Seadke mõõteratas ratta tagaküljega vastu seina.
2. Liigutage mööteratas sirgejooneliselt märgistatud punktini.
3. Lugege mõõteväärtus maha ja liitke ratta raadius.

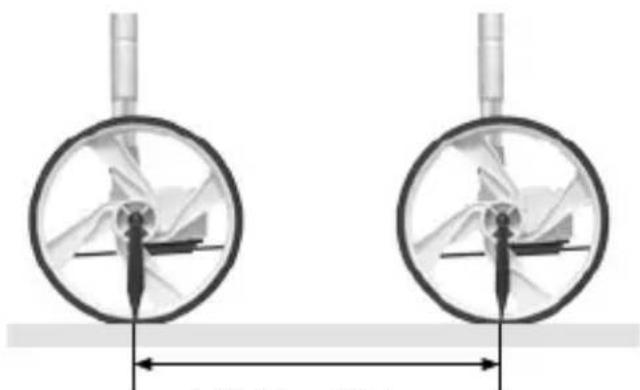

5 Möötmine punktist punktini

1. Seadke osuti (7) esimesele märgistatud punktile.
2. Liigutage mööteratas sirgejooneliselt teise märgistatud punktini.
3. Lugege mööteväärtus maha.

Tehnilised andmed Jätame endale öiguse tehnilisteks muudatusteks. 09.2014

Täpsus ± 0,1%
Mõõtepiirkond 0 – 9.999,9 m
Mõõteratta ümbermõõt 500 mm
Mõõteratta läbimõõt 159 mm
Mõõteratta raadius 79,5 mm
Mõõtmed (L × K × S)	124 x 1100 x 159 mm (välja tõmmatud) / 124 x 550 x 159 mm
Mass 550 g

ELi nõuded ja utiliseerimine

Seade täidab köik nõutavad normid vabaks kaubavahetuseks EL-i piires.

Antud seade on taaskäideldav ja sisaldab taaskasutatavaid tooraineid.

CE

Seepärast suunake see kasutuskestuse löppedes asjakohasesse utiliseerimisse ning ärge utiliseerige mitte mingil juhul tavalise majapidamisprügi kaudu.

Utiliseerimine peaks toimuma kommunaalse või heaks kiidetud utiliseerimisettevõtte kaudu; järgige seejuures aktuaalselt kehtivaid eeskirju.

Küsige kahtluse korral linna- või vallavalitsusest asjakohase ja keskkonnasõbraliku utiliseerimisvõimaluse kohta järele.

Edasised ohutus- ja lisajuhised aadressil: www.laserliner.com/info

!
