Tuotetyyppi	Mekaaninen pyöräetäisyysmittari
Tuotemerkki	Laserliner
Malli	RollPilot Mini
Mitat (ojennettuna)	124 x 1100 x 159 mm
Mitat (taitettuna)	124 x 550 x 159 mm
Paino	550 g
Virtalähde	Mekaaninen (ilman paristoja)
Mittausalue	0 – 9 999,9 m
Tarkkuus	± 0,1 %
Pyörän ympärysmitta	500 mm
Pyörän halkaisija	159 mm
Pyörän säde	79,5 mm
Toiminnot	Mittaus seinältä seinälle, seinältä pisteelle, pisteeltä pisteelle
Nollaus	Painamalla omistettua painiketta
Liukumaton kahva	Kyllä
Teleskooppivarsi	Kyllä, kaksi säätötasoa
Mekaaninen laskuri	Kyllä, digitaalinäytöllä
Liikkuva neula	Kyllä, paikkojen merkitsemiseen
Taitettava tuki	Kyllä
Materiaalit	Muovi, metalli
Vaatimustenmukaisuus	CE
Kierrätys	Laite kierrätettävä, älä hävitä kotitalousjätteenä
Puhdistus	Pehmeällä, kuivalla liinalla
Korjattavuus	Ota yhteys huoltopalveluun

Usein kysytyt kysymykset - RollPilot Mini Laserliner

Kuinka mitata seinältä seinälle -etäisyys RollPilot Minillä?

Aseta pyörän takaosa ensimmäistä seinää vasten. Pyöritä pyörää toiselle seinälle pitäen vartta vakio kulmassa. Lue näytetty etäisyys ja lisää pyörän halkaisija (159 mm) saadaksesi todellinen etäisyys.

Kuinka nollata laskuri?

Paina laskurin sivulla olevaa poistopainiketta (merkki 5). Mekaaninen laskuri nollautuu välittömästi.

Mikä on laitteen tarkkuus?

Tarkkuus on ± 0,1 %, mikä takaa luotettavat mittaukset jopa 9 999,9 m etäisyyksille.

Kuinka pidentää teleskooppivartta?

Vedä varovasti varren kahta osaa. Siinä on kaksi jatkuvaa säätötasoa, jotka mukautuvat pituuteesi. Sulje käytön jälkeen.

Kuinka mitata pisteeltä toiselle?

Aseta liikkuva neula (merkki 7) ensimmäiseen pisteeseen. Pyöritä pyörää suorassa linjassa toiseen pisteeseen. Lue etäisyys suoraan laskurista.

Tarvitseeko laite paristoja?

Ei, RollPilot Mini on täysin mekaaninen ja toimii ilman paristoja. Se käyttää mittauspyörää ja mekaanista laskuria.

Kuinka huoltaa etäisyysmittaria?

Puhdista pyörä ja laskuri pehmeällä, kuivalla liinalla jokaisen käytön jälkeen. Vältä vettä ja hankaavia aineita. Säilytä kuivassa paikassa.

Mikä on maksimi mittausetäisyys?

Maksimi mittausetäisyys on 9 999,9 metriä, eli lähes 10 km, mikä mahdollistaa erittäin pitkien etäisyyksien mittauksen.

Kuinka mitata seinästä tiettyyn pisteeseen?

Aseta pyörän takaosa seinää vasten. Pyöritä pyörää suorassa linjassa merkittyyn pisteeseen. Lisää pyörän säde (79,5 mm) luettuun arvoon saadaksesi tarkka etäisyys.

Mitä tehdä, jos mittaukset vaikuttavat epätarkoilta?

Varmista, että pyörä rullaa luistamatta ja että varsi pysyy vakio kulmassa mittauksen aikana. Tarkista, että laskuri on nollattu ennen aloitusta. Jos ongelma jatkuu, ota yhteys huoltopalveluun.

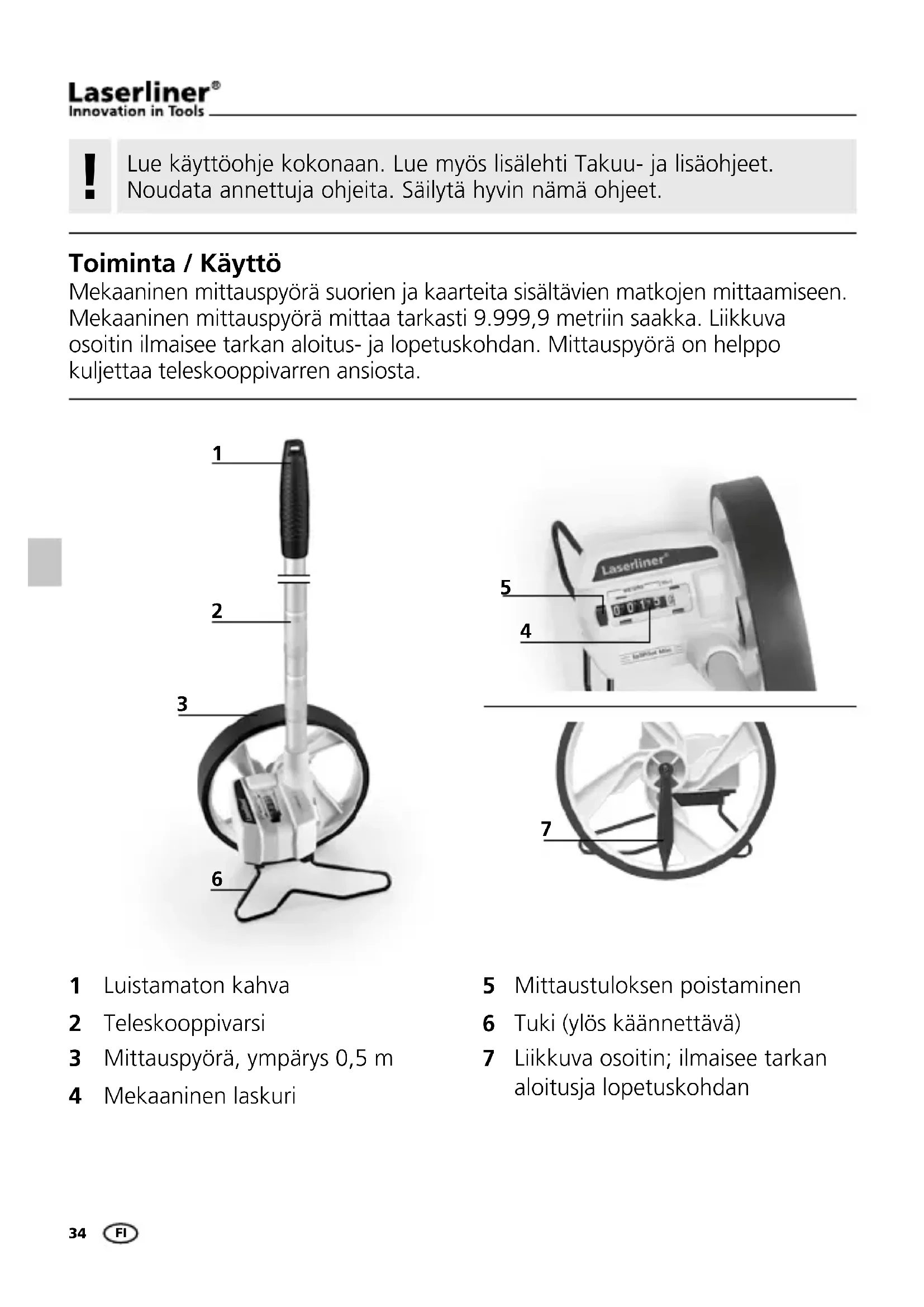

KÄYTTÖOHJE RollPilot Mini Laserliner

Lue käyttöohje kokonaan. Lue myös lisälehti Takuu- ja lisäohjeet.

Noudata annettuja ohjeita. Säilytä hyvin nämä ohjeet.

Toiminta / Käyttö

Mekaaninen mittauspyörä suorien ja kaarteita sisältävien matkojen mittaamiseen. Mekaaninen mittauspyörä mittaa tarkasti 9.999,9 metriin saakka. Liikkuva osoitin ilmaisee tarkan aloitus- ja lopetuskohdan. Mittauspyörä on helppo kuljettaa teleskooppivarren ansiosta.

1 2 3 6

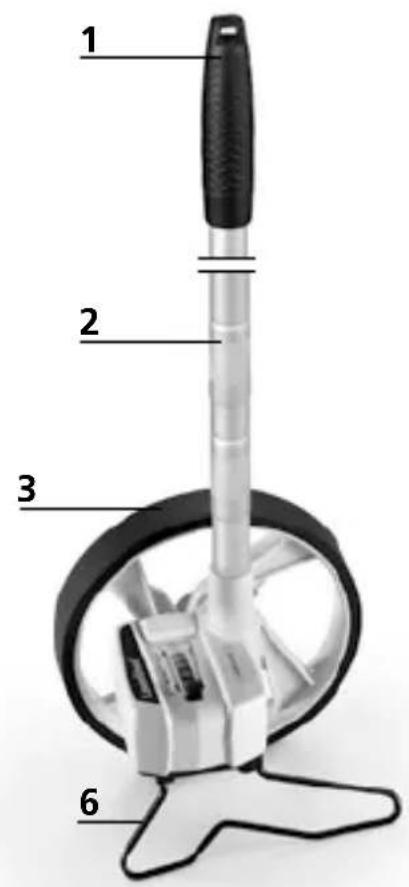

1 Luistamaton kahva
2 Teleskooppivarsi
3 Mittauspyörä, ympärys 0,5 m

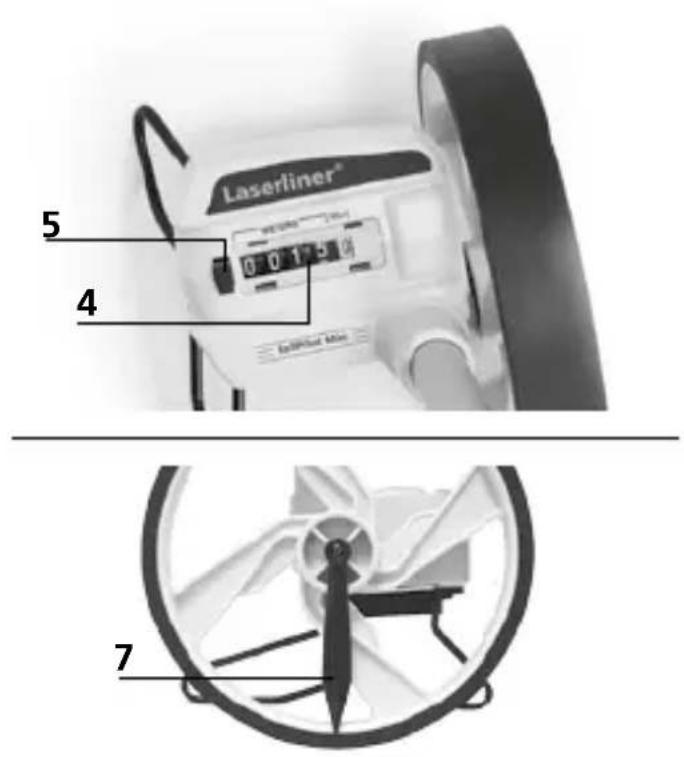

4 Mekaaninen laskuri

Laserliner® 5 4 7

5 Mittaustuloksen poistaminen
6 Tuki (ylös käännettävä)
7 Liikkuva osoitin; ilmaisee tarkan aloitusja lopetuskohdan

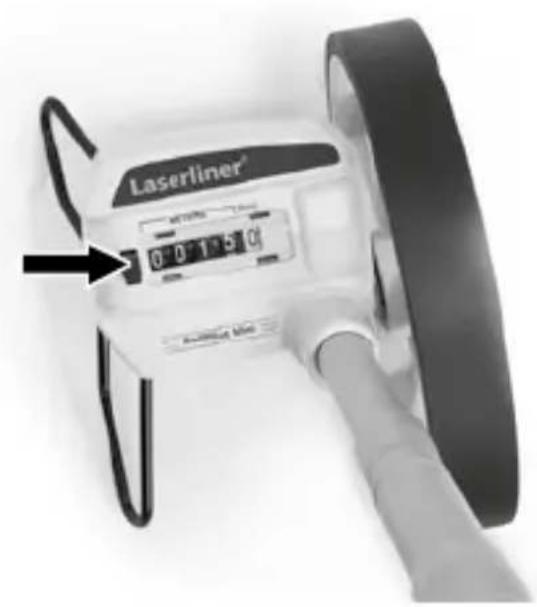

1 Mittaustuloksen poistaminen

Nollaa mekaaninen laskuri painamalla näppäintä 5.

Laserliner® 0 0 1 5 0

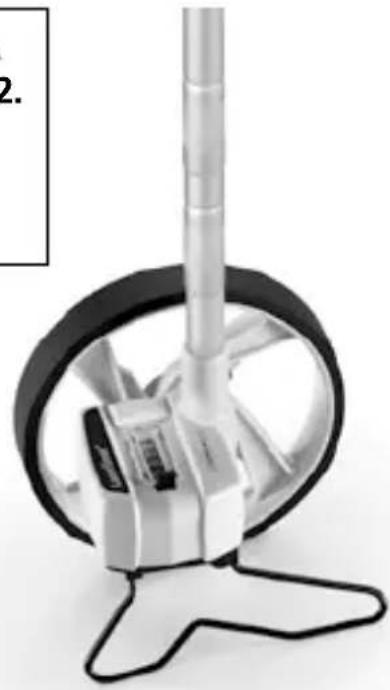

② Teleskooppivarren pidentäminen

Teleskooppivartta voi säätää portaattomasti kahdesta kohdasta.

1. 2.

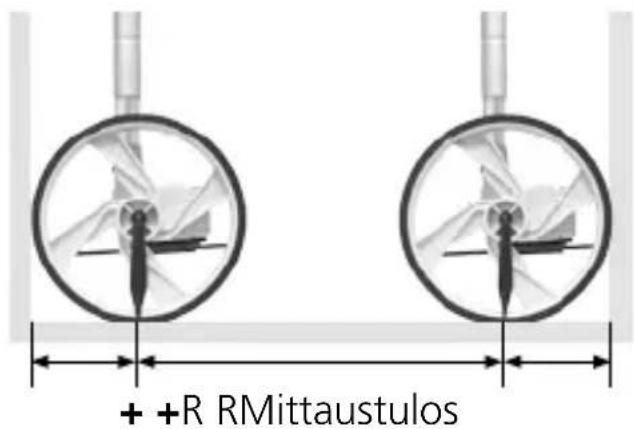

B Mittaus seinästä seinään

1. Aseta mittauspyörä seinää vasten.
2. Kuljeta mittauspyörä suoraan toista seinää vasten.
3. Katso mittaustulos laskurista ja lisää siihen pyörän läpimitta.

+ +R RMittaustulos

!

Pidä mittauspyörän varsi samassa kulmassa koko mittauksen ajan, jotta saat tarkan mittaustuloksen. Suosittelemme pitämään varren pystysuorassa.

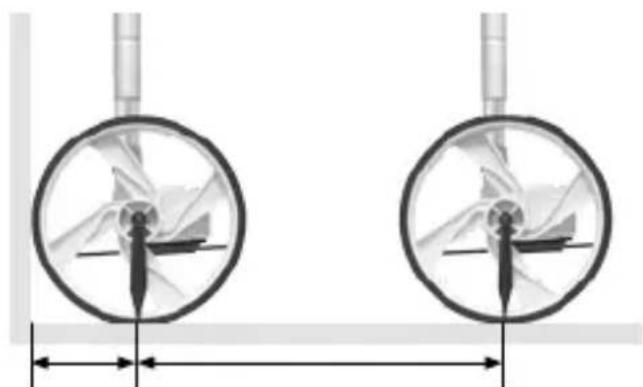

4 Mittaus seinästä pisteeseen

1. Aseta mittauspyörä seinää vasten.
2. Kuljeta mittauspyörä suoraan merkitsemääsi pisteeseen saakka.
3. Katso mittaustulos ja lisää siihen pyörän säde.

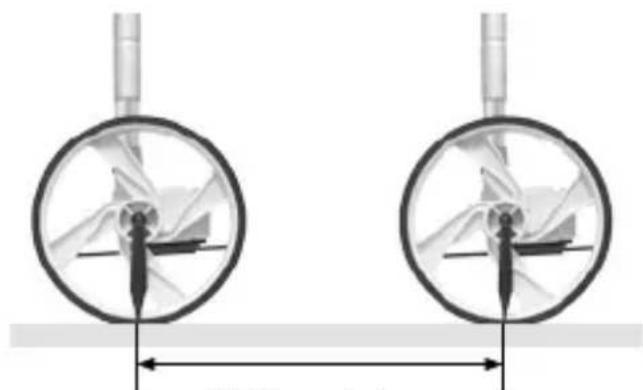

5 Mittaus pisteestä pisteeseen

1. Aseta osoitin (7) ensimmäiseen pisteeseen.
2. Kuljeta mittauspyörä suoraan toiseen pisteeseen.
3. Katso mittaustulos.

Tekniset tiedot Tekniset muutokset mahdollisia. 09.2014

Tarkkuus ± 0,1%
Toiminta-alue 0 – 9.999,9 m
Mittauspyörän ympärys 500 mm
Mittauspyörän läpimitta 159 mm
Mittauspyörän säde 79,5 mm
Mitat (L x K x S)	124 x 1100 x 159 mm (ulosvedettynä) / 124 x 550 x 159 mm
Paino 550 g

EY-määräykset ja hävittäminen

Laite täyttää kaikki EY:n sisällä tapahtuvaa vapaata tavaravaihtoa koskevat standardit.

Tämä laite on kierrätettävä ja sisältää uusiokäytettäviä materiaaleja.

CE

Huolehdi siksi laitteen asianmukaisesta hävittämisestä. Laite ei ole sekajätettä.

Hävitä laite jäte- ja ympäristömääräysten mukaisesti.

Epäselvässä tapauksessa kysy lisätietoja kotikuntasi ympäristöviranomaiselta.

Lisätietoja, turvallisuus- yms. ohjeita: www.laserliner.com/info

!
