RollPilot Mini - Telemetro Laserliner - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Distanziometro a ruota meccanica
Marca	Laserliner
Modello	RollPilot Mini
Dimensioni (esteso)	124 x 1100 x 159 mm
Dimensioni (ripiegato)	124 x 550 x 159 mm
Peso	550 g
Alimentazione	Meccanica (senza batteria)
Portata di misura	Da 0 a 9 999,9 m
Precisione	± 0,1 %
Circonferenza della ruota	500 mm
Diametro della ruota	159 mm
Raggio della ruota	79,5 mm
Funzioni	Misura da muro a muro, muro a punto, punto a punto
Azzera	Attivando il pulsante dedicato
Impugnatura antiscivolo	Sì
Asta telescopica	Sì, due livelli di regolazione
Contatore meccanico	Sì, con display digitale
Ago mobile	Sì, per individuare posizioni
Cavalletto retrattile	Sì
Materiali	Plastica, metallo
Conformità	CE
Riciclaggio	Apparecchio riciclabile, non gettare nei rifiuti domestici
Pulizia	Con un panno morbido e asciutto
Riparabilità	Consultare il servizio post-vendita

Domande frequenti - RollPilot Mini Laserliner

Come misurare una distanza da muro a muro con il RollPilot Mini?

Posiziona il retro della ruota contro il primo muro. Fai rotolare la ruota fino al secondo muro mantenendo l'asta con angolo costante. Leggi la distanza visualizzata e aggiungi il diametro della ruota (159 mm) per ottenere la distanza reale.

Come azzerare il contatore?

Premi il pulsante di azzeramento (riferimento 5) situato sul lato del contatore. Il contatore meccanico si azzera istantaneamente.

Qual è la precisione dello strumento?

La precisione è di ± 0,1%, che garantisce misure affidabili per distanze fino a 9.999,9 m.

Come estendere l'asta telescopica?

Tira delicatamente le due sezioni dell'asta. Dispone di due livelli di regolazione continua per adattarsi alla tua altezza. Richiudi dopo l'uso.

Come misurare da un punto a un altro?

Posiziona l'ago mobile (riferimento 7) sul primo punto. Fai rotolare la ruota in linea retta fino al secondo punto. Leggi la distanza direttamente sul contatore.

Lo strumento necessita di batterie?

No, il RollPilot Mini è interamente meccanico e funziona senza batteria. Utilizza una ruota di misura e un contatore meccanico.

Come mantenere il distanziometro?

Pulisci la ruota e il contatore con un panno morbido e asciutto dopo ogni utilizzo. Evita acqua e prodotti abrasivi. Riponilo in un luogo asciutto.

Qual è la portata massima di misura?

La portata massima è di 9.999,9 metri, quasi 10 km, che permette di misurare distanze molto lunghe.

Come misurare da un muro a un punto specifico?

Posiziona il retro della ruota contro il muro. Fai rotolare la ruota in linea retta fino al punto individuato. Aggiungi il raggio della ruota (79,5 mm) al valore letto per ottenere la distanza esatta.

Cosa fare se le misure sembrano inesatte?

Assicurati che la ruota rotoli senza slittamento e che l'asta rimanga con angolo costante durante la misurazione. Verifica che il contatore sia azzerato prima di iniziare. Se il problema persiste, contatta il servizio post-vendita.

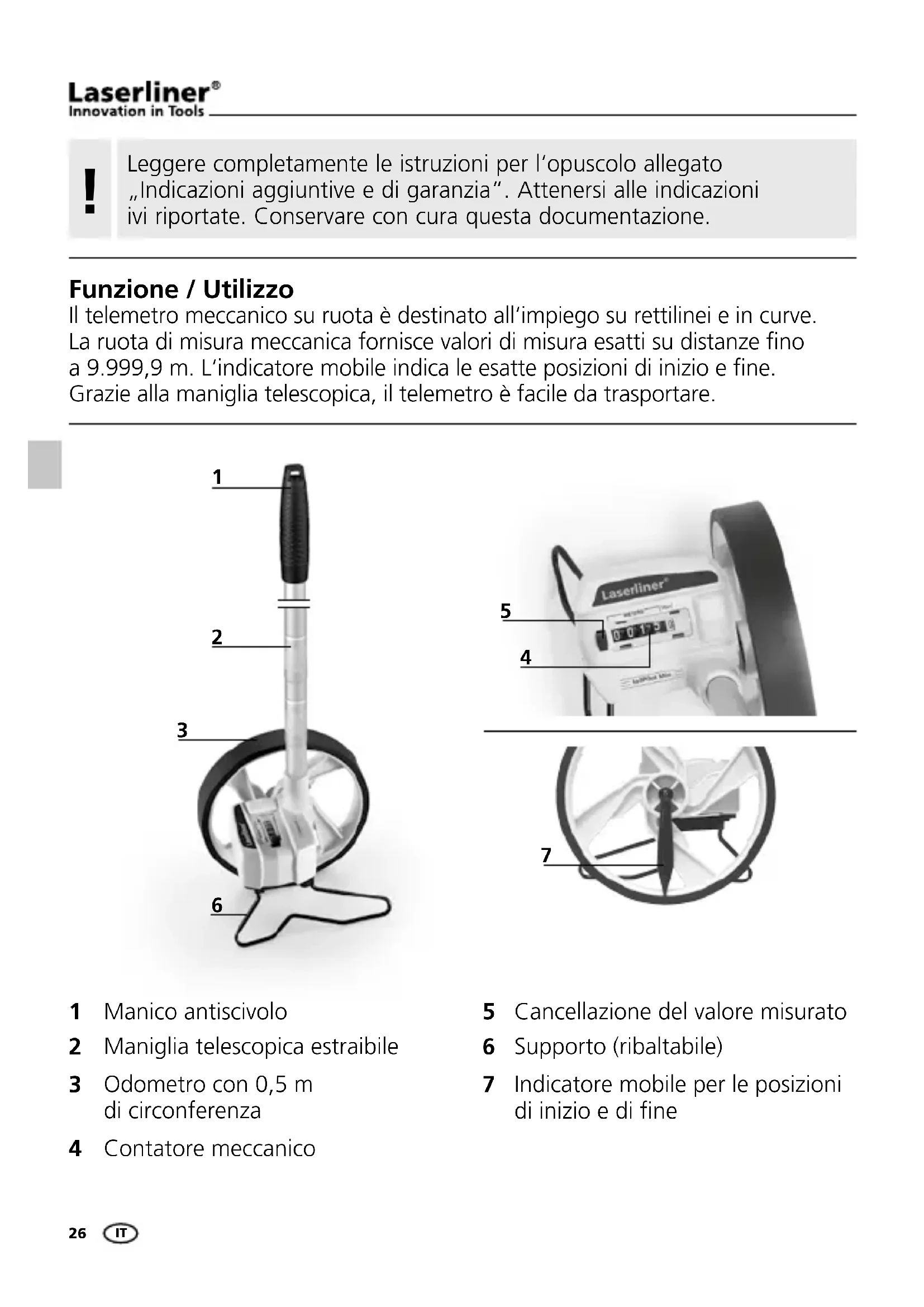

MANUALE UTENTE RollPilot Mini Laserliner

Leggere completamente le istruzioni per l'opuscolo allegato „Indicazioni aggiuntive e di garanzia“. Attenersi alle indicazioni ivi riportate. Conservare con cura questa documentazione.

Funzione / Utilizzo

Il telemetro meccanico su ruota è destinato all'impiego su rettilinei e in curve. La ruota di misura meccanica fornisce valori di misura esatti su distanze fino a 9.999,9 m. L'indicatore mobile indica le esatte posizioni di inizio e fine. Grazie alla maniglia telescopica, il telemetro è facile da trasportare.

1 Manico antiscivolo
2 Maniglia telescopica estraibile
3 Odometro con 0,5 m di circonferenza

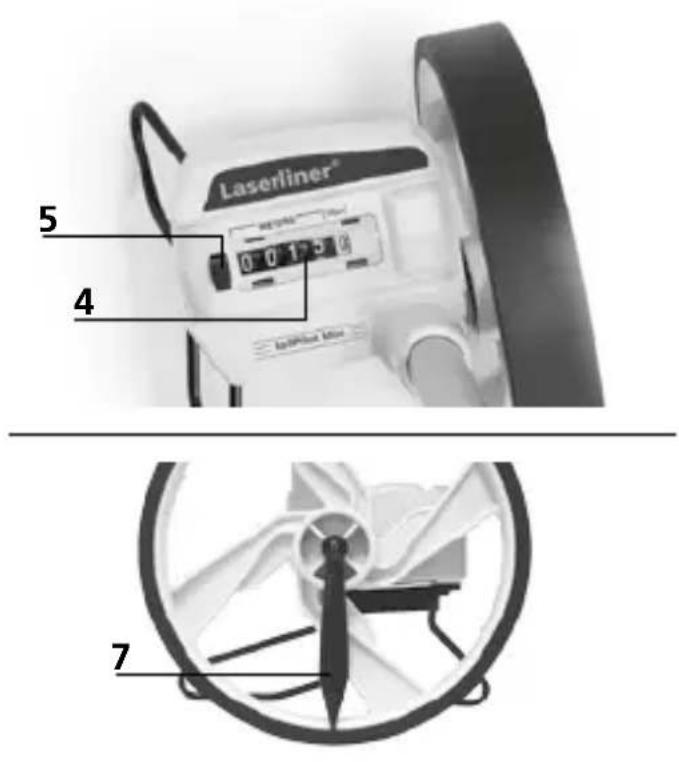

4 Contatore meccanico

5 Cancellazione del valore misurato
6 Supporto (ribaltabile)
7 Indicatore mobile per le posizioni di inizio e di fine

1 Cancellazione del valore misurato

Premendo il tasto 5 si azzera il contatore meccanico.

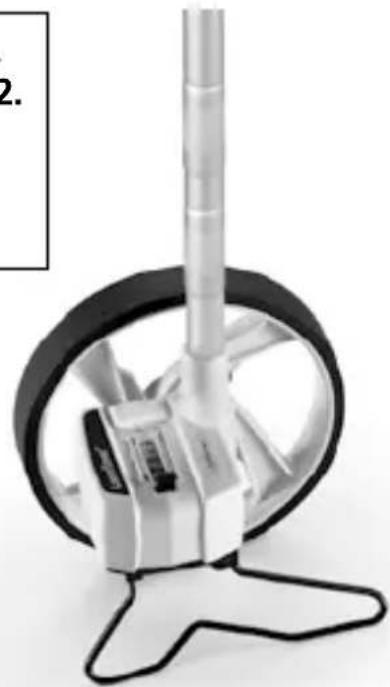

2 Estrarre la maniglia telescopica

La maniglia telescopica è a doppia regolazione continua.

3 Misurazione da parete a parete

1. Posizionare la ruota di misura con il retro della ruota appoggiato alla parete.
2. Spostare la ruota di misura in linea retta fino all'altra parete.
3. Leggere il valore misurato e aggiungere il diametro della ruota.

Per ottenere un risultato di misura preciso, il bastone di guida deve avere lo stesso angolo durante tutta la misurazione. Si consiglia la posizione verticale.

4 Misurazione da parete a punto

1. Posizionare la ruota di misura con il retro della ruota appoggiato alla parete.
2. Spostare la ruota di misura in linea retta fino al punto contrassegnato.
3. Leggere il valore misurato e aggiungere il raggio della ruota.

5 Misurazione da punto a punto

1. Posizionare l'indicatore (7) sul primo punto contrassegnato.
2. Spostare la ruota di misura in linea retta fino al secondo punto contrassegnato.
3. Leggere il valore misurato.

Dati tecnici Con riserva di modifiche tecniche. 09.2014

Precisione ± 0,1%
Portata 0 – 9.999,9 m
Circonferenza dell’odometro 500 mm
Diametro ruota di misura 159 mm
Raggio ruota di misura 79,5 mm
Dimensioni (L x A x P)	124 x 1100 x 159 mm (estratto) / 124 x 550 x 159 mm
Peso 550 g

Norme UE e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE.

Questo apparecchio è riciclabile ed è composto da materie prime riutilizzabili.

Per questo motivo, al termine del suo ciclo vitale, va smaltito correttamente e non gettato nei normali rifiuti casalinghi.

Per lo smaltimento rivolgersi a un'azienda di smaltimento dei rifiuti comunale o autorizzata osservando le disposizioni attuali vigenti in materia.

In caso di dubbio informarsi presso gli uffici comunali sulle possibilità di smaltimento corretto e rispettoso dell'ambiente.

Per ulteriori informazioni ed indicazioni di sicurezza: www.laserliner.com/info

!
