RollPilot 012 - Telemetro Laserliner - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Telemetro a ruota elettronico
Marca	Laserliner
Modello	RollPilot 012
Precisione	± 10 cm / 100 m
Portata di misura	0 a 9 999,99 m
Circonferenza della ruota	1 m
Memoria	5 ingressi (M1 a M5)
Alimentazione	1 batteria 9V (tipo 6F22)
Temperatura di esercizio	0°C a 40°C
Temperatura di conservazione	-20°C a 70°C
Dimensioni (aperto)	318 x 1000 x 140 mm
Dimensioni (chiuso)	318 x 540 x 210 mm
Peso (con batterie)	2,1 kg
Funzione Hold	Sì (mantenimento del valore misurato)
Retroilluminazione schermo	Sì, spegnimento automatico dopo 15 secondi
Unità di misura	m / cm / ft / pollici
Display	Schermo LCD
Impugnatura antiscivolo	Sì
Cavalletto retrattile	Sì
Leva di arresto	Sì
Pieghevole per trasporto	Sì
Manutenzione	Pulire con un panno morbido e asciutto. Non utilizzare solventi.
Sicurezza	Non utilizzare su superfici inadeguate. Evitare urti.
Pezzi di ricambio e riparabilità	Contattare il servizio post-vendita. Riparazioni solo da personale qualificato.

Domande frequenti - RollPilot 012 Laserliner

Come installare la batteria?

Aprire il vano batterie (6) e inserire una batteria 9V rispettando la polarità indicata. Richiudere il vano.

Come cambiare l'unità di misura?

Premere il tasto M/Ft (o cm/po) per passare da m, cm, ft e pollici. Il valore misurato corrente viene cancellato al cambio.

Come utilizzare la funzione Hold?

Attivare la funzione Hold premendo il tasto ESC/Hold. Il simbolo Hold appare sullo schermo e il valore misurato lampeggia. Per disattivare, premere di nuovo il tasto.

Come memorizzare un valore misurato?

In modalità misura, premere Memory/Enter per entrare nel menu memoria. Utilizzare i tasti freccia per selezionare una posizione da M1 a M5, quindi premere di nuovo Memory/Enter per salvare.

Come cancellare un valore misurato?

In modalità misura, premere il tasto /Reset per 2 secondi per cancellare il valore visualizzato.

Qual è il peso dell'apparecchio?

Il peso con le batterie è di circa 2,1 kg.

Qual è la precisione del telemetro?

La precisione è di ± 10 cm per 100 m misurati.

Come piegare l'apparecchio per il trasporto?

L'apparecchio è pieghevole. Piegare l'impugnatura e la ruota per ottenere un formato compatto di 318 x 540 x 210 mm. La borsa in dotazione facilita il trasporto.

Cosa fare se lo schermo indica batteria scarica?

Sostituire la batteria 9V (tipo 6F22) con una nuova. Il simbolo di batteria scarica (I) si accende sullo schermo.

Come pulire l'apparecchio?

Utilizzare un panno morbido e asciutto per pulire l'apparecchio. Non utilizzare solventi né prodotti abrasivi. Evitare l'umidità.

MANUALE UTENTE RollPilot 012 Laserliner

Leggere completamente le istruzioni per l'opuscolo allegato „Indicazioni aggiuntive e di garanzia“. Attenersi alle indicazioni ivi riportate. Conservare con cura questa documentazione.

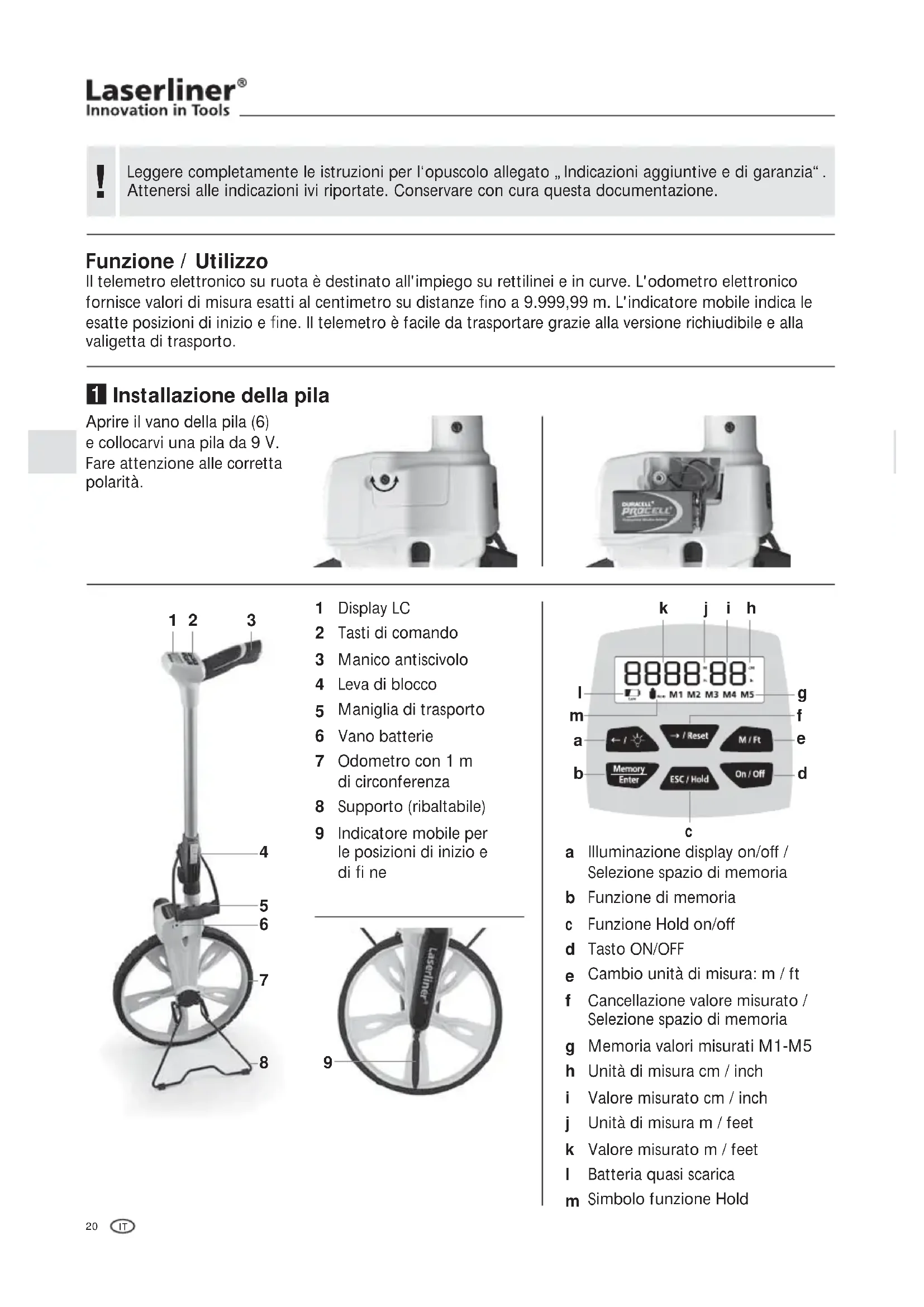

Funzione / Utilizzo

Il telemetro elettronico su ruota è destinato all'impiego su rettilinei e in curve. L'odometro elettronico fornisce valori di misura esatti al centimetro su distanze fino a 9.999,99 m. L'indicatore mobile indica le esatte posizioni di inizio e fine. Il telemetro è facile da trasportare grazie alla versione richiudibile e alla valigetta di trasporto.

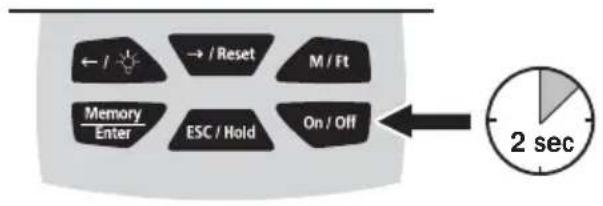

1 Installazione della pila

Aprire il vano della pila (6) e collocarvi una pila da 9 V. Fare attenzione alle corretta polarità.

1 Display LC
2 Tasti di comando
3 Manico antiscivolo
4 Leva di blocco
5 Maniglia di trasporto
6 Vano batterie
7 Odometro con 1 m di circonferenza
8 Supporto (ribaltabile)
9 Indicatore mobile per le posizioni di inizio e di fi ne

a Illuminazione display on/off / Selezione spazio di memoria
b Funzione di memoria
c Funzione Hold on/off
d Tasto ON/OFF
e Cambio unità di misura: m / ft
f Cancellazione valore misurato / Selezione spazio di memoria
g Memoria valori misurati M1-M5
h Unità di misura cm / inch
i Valore misurato cm / inch
j Unità di misura m / feet
k Valore misurato m / feet
I Batteria quasi scarica
m Simbolo funzione Hold

2 ON/OFF Funzione Hold

3

La funzione Hold è attiva quando sul display è visualizzato il simbolo Hold e il valore misurato lampeggia. Viene mantenuto l'ultimo valore misurato.

8888"88" M1 M2 M3 M4 M5

Per poter iniziare a eseguire la misurazione, si deve disattivare la funzione Hold.

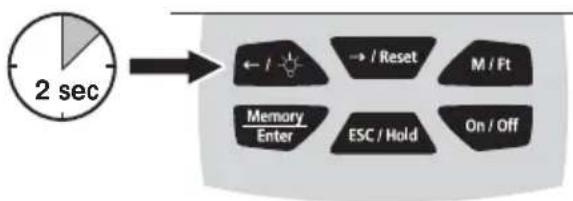

4 Illuminazione del display

In condizioni di scarsa luminosità accendere l'illuminazione del display. L'illuminazione si spegne automaticamente dopo 15 secondi per ridurre il consumo delle batterie. Premendo nuovamente il tasto, si riaccende.

5 Cambio dell'unità di misura

m (cm) / ft (in) Viene cancellato l'ultimo valore misurato.

8888 M 88 CM M1 M2 M3 M4 M5

6 Cancellazione del valore misurato


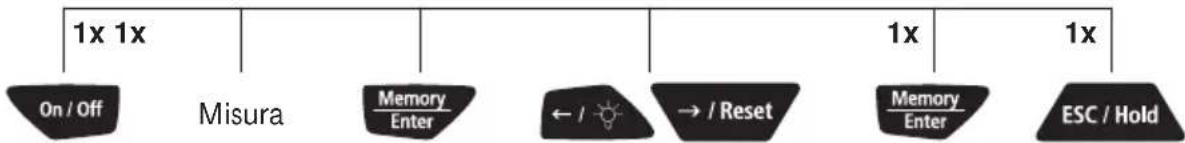

7 Salvataggio dei valori misurati

L'apparecchio ha una memoria interna per il salvataggio di 5 valori misurati. Lo spazio di memoria selezionato è visualizzato dal lampeggiare di M1 ... M5.

8888:88 M1 M2 M3 M4 M5

Apparecchio

acceso Selezionare spazio memoria Salvare Uscire dal menu

I valori misurati presenti vengono sovrascritti.

All'attivazione della funzione di memoria viene sempre indicato il valore M1. Il valore misurato attuale viene di nuovo visualizzato non appena viene salvato nella posizione desiderata (M1 - M5).

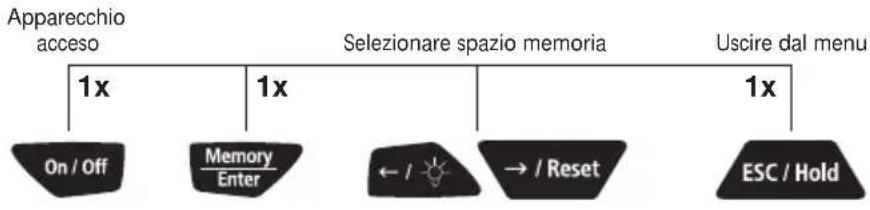

8 Visualizzazione dei valori misurati


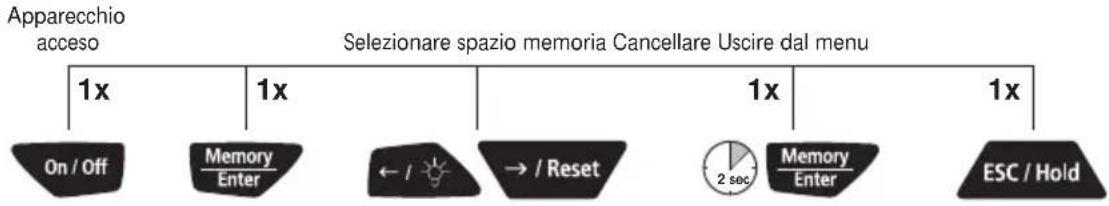

9 Cancellazione della memoria dei valori misurati


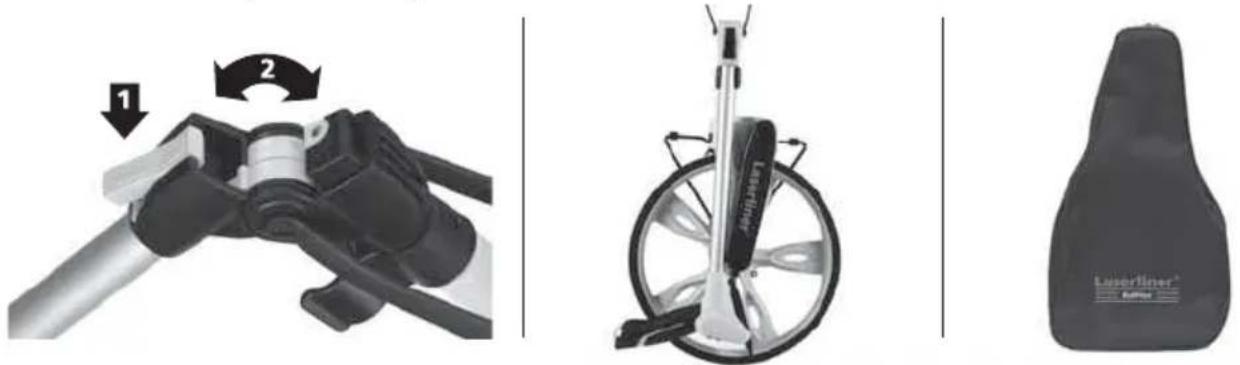

10 Chiusura per il trasporto

Dati tecnici Con riserva di modifiche tecniche.

Precisione ± 10 cm / 100 m
Portata 0 – 9.999,99 m
Circonferenza dell'odometro 1 m
Memoria dei valori misurati 5 registrazioni	M1 ... M5
Alimentazione elettrica 1 x 6F22 / 9V
Temperatura d'esercizio 0...40 °C
Temperatura di stoccaggio -20 °C...70 °C
Dimensioni (L x A x P) 318 x 1000 x 140 mm / 318 x 540 x 210 mm (ripiegato)
Peso (comprese batterie) 2,1 kg

Norme UE e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE.

Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate.

Per ulteriori informazioni ed indicazioni di sicurezza: www.laserliner.com/info

!
