RollPilot Mini - Měřič vzdálenosti Laserliner - Bezplatný návod k obsluze

Typ produktu	Mechanické kolečkový dálkoměr
Značka	Laserliner
Model	RollPilot Mini
Rozměry (roztažené)	124 x 1100 x 159 mm
Rozměry (složené)	124 x 550 x 159 mm
Hmotnost	550 g
Napájení	Mechanické (bez baterií)
Měřicí rozsah	0 až 9 999,9 m
Přesnost	± 0,1 %
Obvod kola	500 mm
Průměr kola	159 mm
Poloměr kola	79,5 mm
Funkce	Měření zeď-zeď, zeď-bod, bod-bod
Vynulování	Stisknutím určeného tlačítka
Protiskluzová rukojeť	Ano
Teleskopická tyč	Ano, dvě úrovně nastavení
Mechanický počítač	Ano, s digitálním displejem
Pohyblivá jehla	Ano, pro označení poloh
Výklopná opěrka	Ano
Materiály	Plast, kov
Shoda	CE
Recyklace	Zařízení je recyklovatelné, nevyhazujte do domovního odpadu
Čištění	Měkkým suchým hadříkem
Opravitelnost	Kontaktujte poprodejní servis

Často kladené otázky - RollPilot Mini Laserliner

Jak změřit vzdálenost zeď-zeď pomocí RollPilot Mini?

Umístěte zadní část kola k první stěně. Koulejte kolo k druhé stěně, přičemž udržujte tyč v konstantním úhlu. Odečtěte zobrazenou vzdálenost a přičtěte průměr kola (159 mm) pro získání skutečné vzdálenosti.

Jak vynulovat počítadlo?

Stiskněte tlačítko vymazání (značka 5) umístěné na boku počítadla. Mechanické počítadlo se okamžitě vynuluje.

Jaká je přesnost přístroje?

Přesnost je ± 0,1 %, což zaručuje spolehlivá měření pro vzdálenosti až do 9 999,9 m.

Jak vysunout teleskopickou tyč?

Jemně vytáhněte obě části tyče. Má dvě úrovně plynulého nastavení pro přizpůsobení vaší výšce. Po použití zasuňte zpět.

Jak změřit z bodu do bodu?

Umístěte pohyblivou jehlu (značka 7) na první bod. Koulejte kolem v přímce k druhému bodu. Přečtěte vzdálenost přímo na počítadle.

Vyžaduje přístroj baterie?

Ne, RollPilot Mini je zcela mechanický a funguje bez baterií. Používá měřicí kolo a mechanické počítadlo.

Jak udržovat dálkoměr?

Po každém použití očistěte kolo a počítadlo měkkým suchým hadříkem. Vyhněte se vodě a abrazivním prostředkům. Skladujte na suchém místě.

Jaký je maximální měřicí rozsah?

Maximální rozsah je 9 999,9 metrů, tedy téměř 10 km, což umožňuje měřit velmi dlouhé vzdálenosti.

Jak změřit zeď ke konkrétnímu bodu?

Umístěte zadní část kola ke zdi. Koulejte kolem v přímce k označenému bodu. K načtené hodnotě přičtěte poloměr kola (79,5 mm) pro získání přesné vzdálenosti.

Co dělat, pokud se měření zdají nepřesná?

Ujistěte se, že kolo klouže bez prokluzu a že tyč zůstává během měření v konstantním úhlu. Před začátkem zkontrolujte, že je počítadlo vynulováno. Pokud problém přetrvává, kontaktujte poprodejní servis.

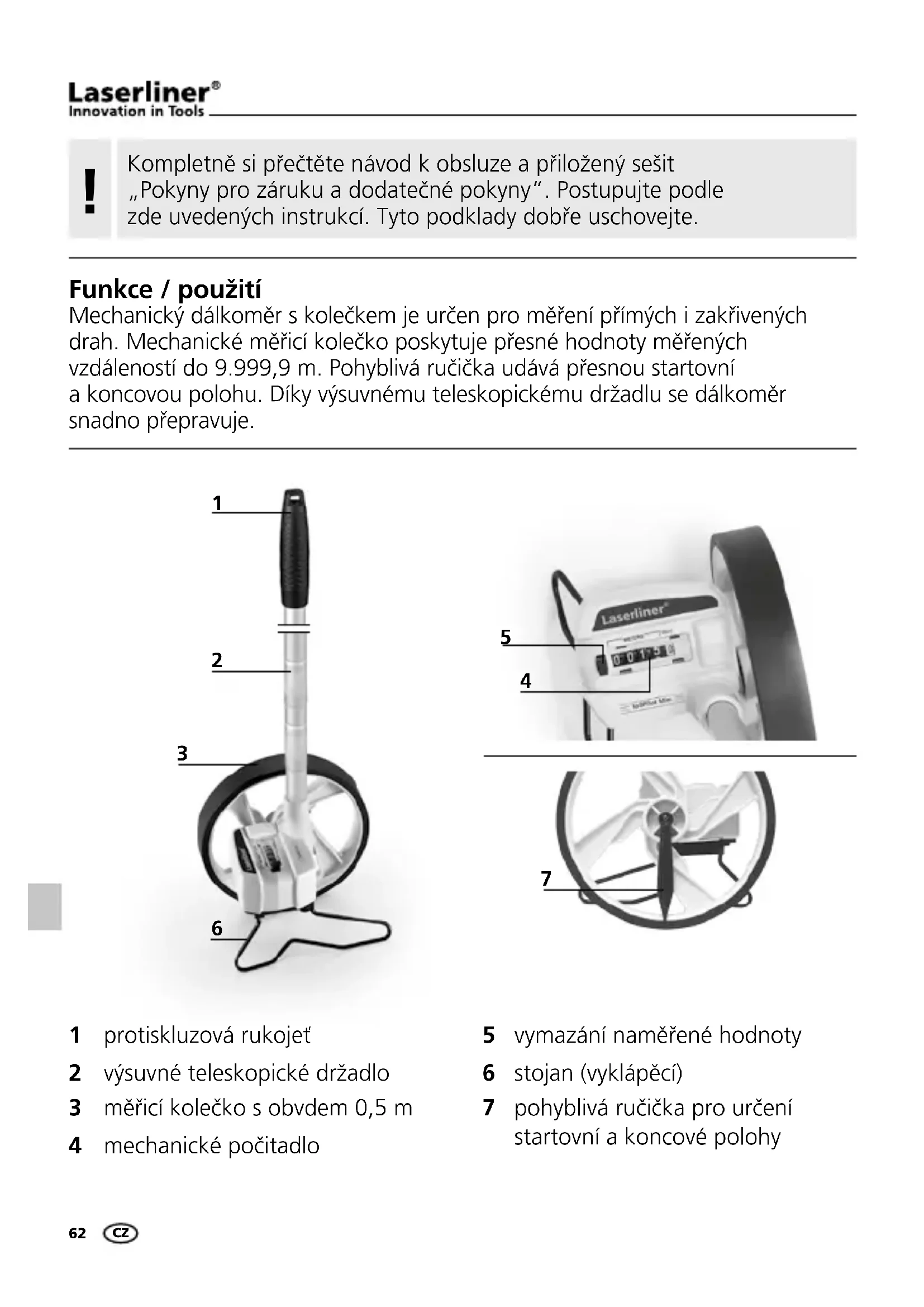

NÁVOD K OBSLUZE RollPilot Mini Laserliner

Kompletně si přečtěte návod k obsluze a přiložený sešit „Pokyny pro záruku a dodatečné pokyny“. Postupujte podle zde uvedených instrukcí. Tyto podklady dobře uschovejte.

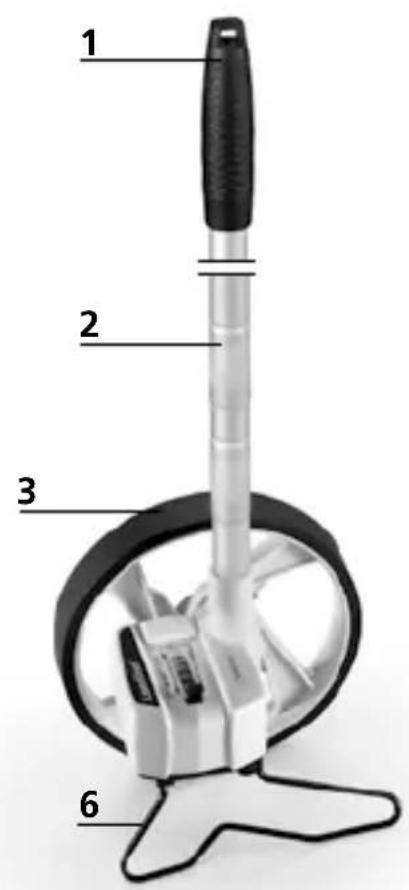

Funkce / použití

Mechanický dálkoměr s kolečkem je určen pro měření přímých i zakřivených drah. Mechanické měřicí kolečko poskytuje přesné hodnoty měřených vzdáleností do 9.999,9 m. Pohyblivá ručička udává přesnou startovní a koncovou polohu. Díky výsuvnému teleskopickému držadlu se dálkoměr snadno přepravuje.

1 2 3 6

Laserliner® 5 4 7

1 protiskluzová rukojeť
2 výsuvné teleskopické držadlo
3 měřicí kolečko s obvdem 0,5 m

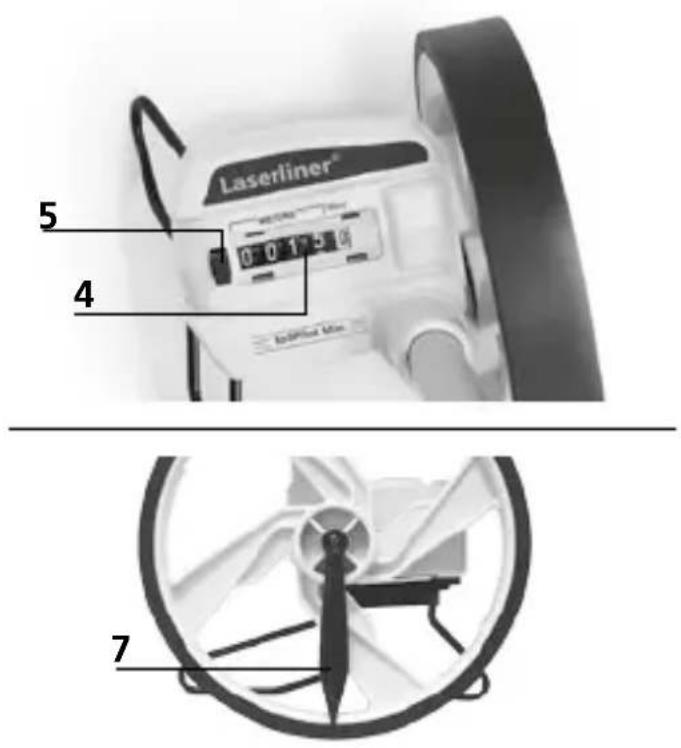

4 mechanické počitadlo

5 vymazání naměřené hodnoty
6 stojan (vyklápěcí)
7 pohyblivá ručička pro určení startovní a koncové polohy

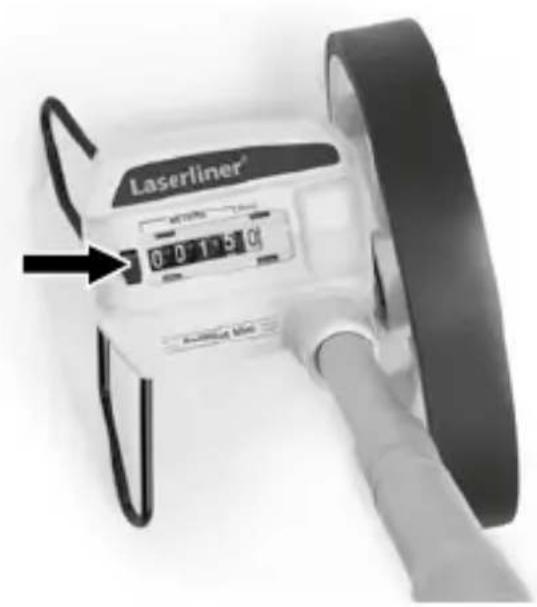

1 Vymazání naměřené hodnoty

Stisknutím tlačítka 5 se vynuluje mechanické počitadlo.

Laserliner® 0 0 1 5 0

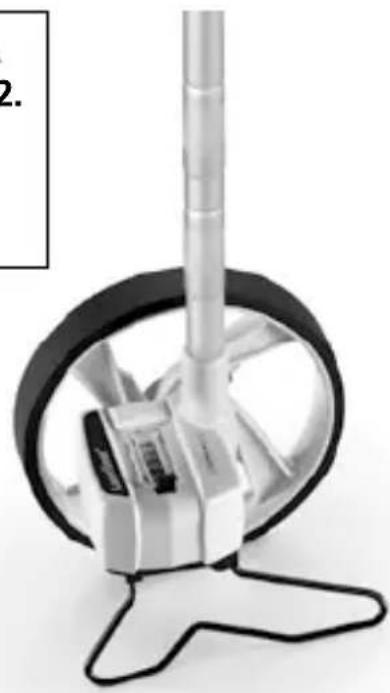

② Vysunutí telesko- pického držadla

Teleskopické držadlo je dvojnásobně plynule nastavitelné.

1. 2.

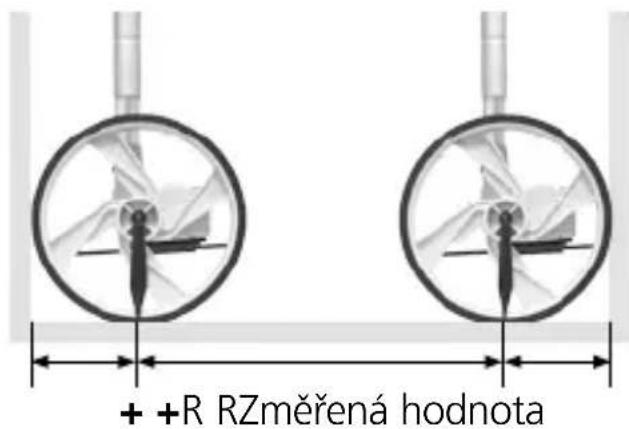

B Měření od stěny ke stěně

1. Postavte měřicí kolečko zadní stranou ke stěně.
2. Pohybujte měřicím kolečkem přímo až k druhé stěně.
3. Přečtěte změřenou hodnotu a přičtěte k ní průměr kolečka.

+ +R RZměřená hodnota

Pro dosažení přesného výsledku měření musí být vodicí tyč vedena během celého měření ve stejném úhlu. Doporučujeme kolmou polohu tyče.

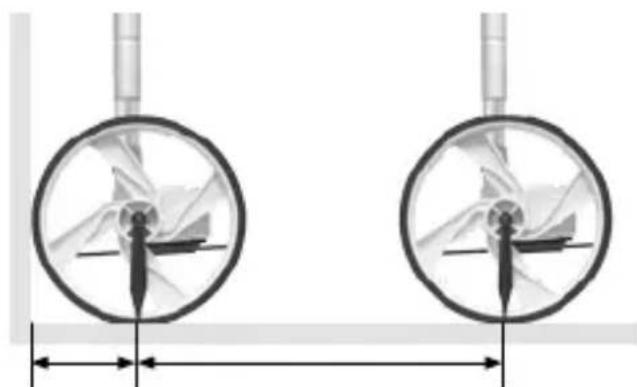

4 Měření od stěny k bodu

1. Postavte měřicí kolečko zadní stranou ke stěně.
2. Pohybujte měřicím kolečkem přímo k označenému bodu.
3. Přečtěte změřenou hodnotu a přičtěte k ní poloměr kolečka.

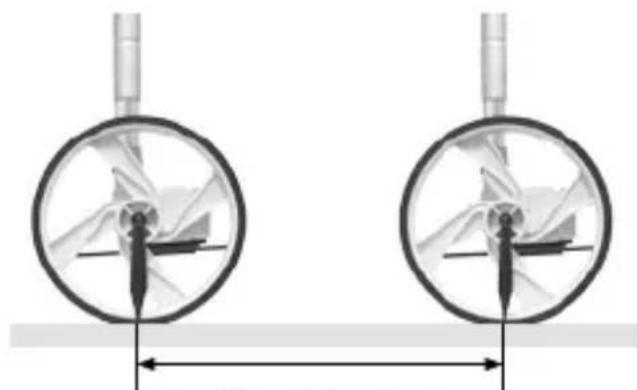

5 Měření od bodu k bodu

1. Nastavte ručičku (7) na první označený bod.
2. Pohybujte měřicím kolečkem přímo k druhému označenému bodu.
3. Přečtěte změřenou hodnotu.

Technické parametry Technické změny vyhrazeny. 09.2014

Přesnost ± 0,1%
Dosah 0 – 9.999,9 m
Obvod měřicího kolečka 500 mm
Průměr měřicího kolečka 159 mm
Poloměr měřicího kolečka 79,5 mm
Rozměry (Š x V x H)	124 x 1100 x 159 mm (vysunutý stav) / 124 x 550 x 159 mm
Hmotnost 550 g

Ustanovení EU a likvidace

Přístroj splňuje všechny potřebné normy pro volná pohyb zboží v rámci EU.

Po ukončení jeho životnosti jej proto odevzdejte k odborné likvidaci.

V žádném případě jej nelikvidujte zároveň s běžným domovním odpadem.

Likvidaci by měl provádět komunální podnik nebo podnik autorizovaný pro likvidaci odpadů při dodržování aktuálně platných předpisů.

V případě pochybností se obraťte na svůj městský resp. místní obecní úřad a informujte se o odborné a ekologické likvidaci.

Další bezpečnostní a dodatkové pokyny najdete na: www.laserliner.com/info

!
