NÁVOD K OBSLUZE DistanceMaster Compact Plus Laserliner

Kompletně si pročtěte návod k obsluze, přiložený sešit „Pokyny pro záruku a dodatečné pokyny“, aktuální informace a upozornění v internetovém odkazu na konci tohoto návodu. Postupujte podle zde uvedených instrukcí. Tuto dokumentaci je nutné uschovat a v případě předání laserového zařízení třetí osobě se musí předat zároveň se zařízením.

Funkce / použití

Laserový dálkoměr s barevným displejem

– Měření délek, ploch a objemů
– Rozhraní Digital Connection- pro prěnos naměřených dat
- Funkce min/max pro určení diagonálních, vodorovných a svislých drah

Všeobecné bezpečnostní pokyny

• Používejte přístroj výhradně k určenému účelu použití v rámci daných specifikací.
• Měřicí přístroje a příslušenství nejsou hračkou pro děti. Uchovávejte tyto přístroje před dětmi.
• Nejsou dovolené přestavby nebo změny na přístroji, v takovém případě by zaniklo schválení přístroje a jeho bezpečnostní specifikace.
• Nevystavujte přístroj žádnému mechanickému zatížení, extrémním teplotám, vlhkosti nebo silným vibracím.
• Pokud selže jedna nebo více funkcí nebo je příliš slabé nabití baterie, nesmí se již přístroj používat.
  – Dodržujte bezpečnostní opatření místních resp. národních úřadů pro správné používání přístroje.

Bezpečnostní pokyny

Zacházení s laserem třídy 2

Laserové záření! Nedívejte se do paprsku! Laser třídy 2 < 1 mW · 650 nm EN 60825-1:2014/AC:2017

– Pozor: Nedívejte se do přímého nebo odraženého paprsku.
– Nemířte laserovým paprskem na lidi.
- Pokud laserové záření třídy 2 zasáhne oči, je nutné vědomě zavřít oči a ihned hlavu odvrátit od paprsku.
– Manipulace (změny) prováděné na laserovém zařízení jsou nepřípustné.
– Nikdy nesledujte laserový paprsek ani jeho odrazy optickými přístroji (lupou, mikroskopem, dalekohledem, ...).

Bezpečnostní pokyny

Zacházení s elektromagnetickým zářením

• Měřicí přístroj dodržuje předpisy a mezní hodnoty pro elektromagnetickou kompatibilitu podle směrnice o EMK 2014/30/EU, která je pokryta směrnici RED 2014/53/EU.
  – Je třeba dodržovat místní omezení, např. v nemocnicích, letadlech, čerpacích stanicích nebo v blízkosti osob s kardiostimulátory. Existuje možnost nebezpečného ovlivnění nebo poruchy elektronických přístrojů.

DistanceMaster Compact Plus

- Při použití v blízkosti vysokého napětí nebo pod elektromagnetickými střídavými poli může být ovlivněna přesnost měření.

Bezpečnostní pokyny

Zacházení s RF rádiovými emisemi

– Měřicí přístroj je vybaven rádiovým rozhraním.
- Měřicí přístroj dodržuje předpisy a mezní hodnoty pro elektromagnetickou kompatibilitu a rádiové vlny podle směrnice RED 2014/53/EU.
- Tímto prohlašuje Umarex GmbH & Co. KG, že typ rádiového zařízení DistanceMaster Compact Plus odpovídá základním požadavkům a ostatním ustanovením směrnice Radio Equipment 2014/53/EU (RED). Kompletní text prohlášení o shodě s EU je k dispozici na následující internetové adrese: https://packd.li/ll/acg/in

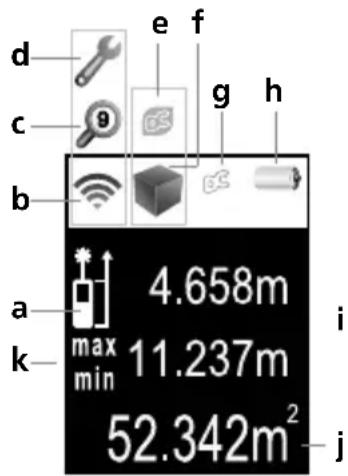

DISPLEJ:

a Rovina měření (referenční) zadní / přední
b Sloupcový diagram zobrazuje, jak je reflexní plocha vhodná pro měření. Pomáhá to zejména při měření na delší vzdálenosti, měření tmavých ploch nebo za jasného světla.
c Pamět
d Chybná funkce / nutný servis
e Funkce Digital Connection
f kazatel délky / plochy / objemu
g Funkce Digital Connection aktivovaná
h Symbol baterie
i Mezihodnoty / hodnoty min/max
j Naměřené hodnoty / Výsledky měření Jednotka m / ft / inch / _' _"
k min/max souvislé měření

KLÁVESNICE:

1. ZAP / Měření / min/max souvislé měření
2. Délka, plocha, objem / Funkce Digital Connection / Pamět
3. Rovina měření (referenční) zadní / přední / Jednotka měření m / ft / inch / _' _" / Aktivace funkce Digital Connection
4. VYP / Smazání posledních naměřených hodnot

Vkládání baterií (viz obrázek A)

Otevřete přihrádku na baterie a podle symbolů pro instalování vložte baterie. Dbejte přitom na správnou polaritu.

Laserliner

Zapnutí, měření a vypnutí:

Zapnout Zapnout Měření Vypnout přístroj

přístroj laser

Přepínání jednotek měření:

m /ft / inch / _ "

Smazání poslední naměřené hodnoty:

Přepínání roviny měření (reference):

zadní (Zapnout přístroj) prední

Přepínání měřicích funkcí:

délka plocha objem

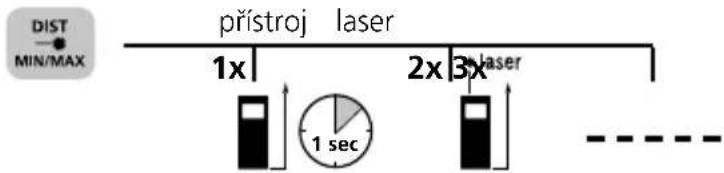

Měření délky:

Zapnout Zapnout Měření

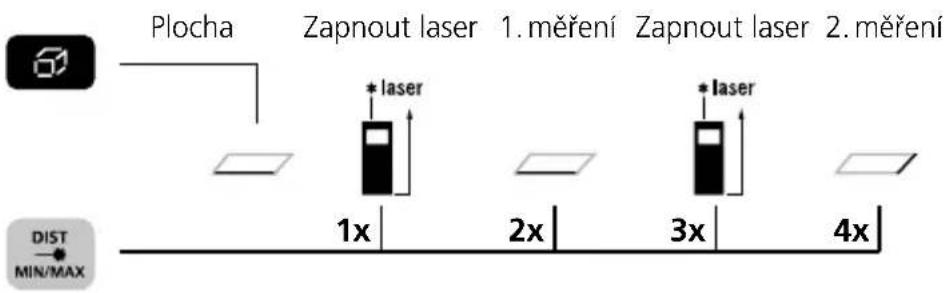

Měření plochy:

DistanceMaster Compact Plus

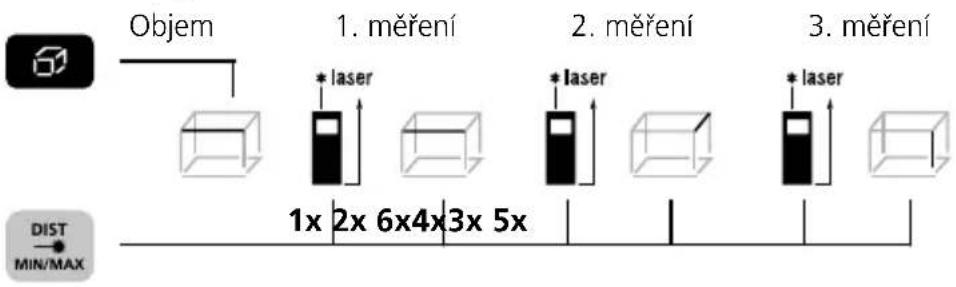

Měření objemu:

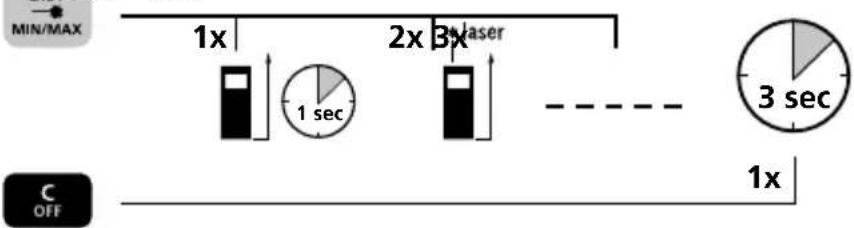

Min/max souvislé měření:

Zapnout stiskněte po dobu 3 s, Konec přístroj dann Taste loslassen

LC displej zobrazí největší hodnotu (max), nejmenší hodnotu (min) a aktuální hodnotu.

Přenos dat

Přístroj má funkci digitálního připojení, která pomocí rádiové techniky umožňuje přenos dat do mobilních koncových zařízení s rádiovým rozhraním (např. chytrý telefon, tablet).

Systémové požadavky na digitální připojení naleznete na

Přístroj může navázat rádiové spojení se zařízeními kompatibilními s rádiovým standardem IEEE 802.15.4. Rádiový standard IEEE 802.15.4 je přenosový protokol pro bezdrátové osobní sítě (WPAN).

Dosah je dimenzován na max. vzdálenost 10 metrů od koncového zařízení a silně závisí na okolních podmínkách, jako na tlouštce a složení stěn, zdrojích rádiového rušení a na vysílacích a přijímacích vlastnostech koncového zařízení.

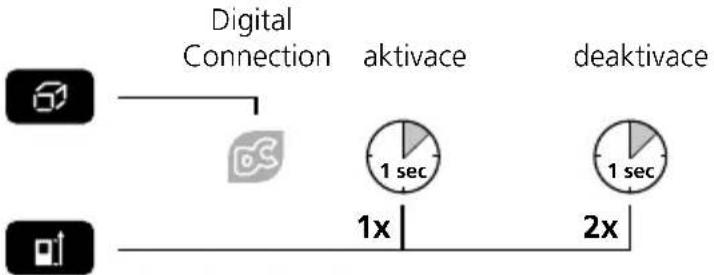

Aktivace / deaktivace Digital Connection:

Digitální připojení se aktivuje vždy po zapnutí, protože rádiový systém je navržen pro velmi nízkou spotřebu energie.

Laserliner

Aplikace (App)

K používání digitálního připojení je nutná aplikace Tuto aplikaci si můžete stáhnout v příslušném obchodě podle koncového zařízení:

Ujistěte se, že je aktivováno rádiové rozhraní mobilního koncového zařízení.

Po spuštění aplikace a aktivování digitálního připojení lze navázat spojení mezi mobilním koncovým zařízením a měřicím zařízením. Pokud aplikace rozpozná několik aktivních měřicích přístrojů, zvolte ten správný.

Při dalším spuštění bude automaticky připojen tento měřicí přístroj.

Funkce paměti:

Prohlédnout uložené hodnotynebo

Kód poruchy:

Err152: Příliš vysoká teplota: > 40°C

Err153: Příliš nízká teplota: < 0°C

Err154: Mimo rozsah měření

Err155: Přijatý signál příliš slabý

Err156: Přijatý signál příliš silný

Err157: Chybné měření nebo příliš světlé pozadí

Err160: Příliš rychlý pohyb měřicího přístroje

Důležitá upozornění

– Laser zobrazí měřený bod, po který je měření prováděno. Do laserového paprsku nesmí zasahovat žádné předměty.

– Přístroj při měření kompenzuje rozdílné pokojové teploty. Berte proto ohled na to, že při změně místa je při velkých teplotních rozdílech potřebná krátká doba pro přizpůsobení.

– Ve volném prostranství lze přístroj použít jen omezeně a nelze ho použít, když silně svítí slunce.

- Při měření na volném prostranství může déšť, mlha, sníh ovlivnit resp. zkreslit výsledky měření.

– V nepřiznivých podmínkách (jako jsou např. povrchy špatně odrážející světlo) může být max. odchylka větší než 3 mm.

- Koberce, čalounění nebo závěsy neodrážejí laser optimálně. Použijte hladké povrchy.

– Při měření skrz sklo (okenní tabulky) může dojít ke zkreslení výsledků měření

– Funkce úsporného režimu přístroj automaticky vypíná.

– Čištění měkkým hadříkem. Do krytu přístroje nesmí proniknout voda.

Pokyny pro údržbu a ošetřování

Všechny komponenty čistěte lehce navlhčeným hadrem a nepoužívejte žádné čisticí nebo abrazivní prostředky ani rozpouštědla. Před delším skladováním vyjměte baterii/baterie. Skladujte přístroj na čistém, suchém místě.

Kalibrace

Pro zajištění přesnosti měřených výsledků se měřicí přístroj musí pravidelně kalibrovat a testovat. Kalibrace doporučujeme provádět v jednoročním intervalu.

Technické parametry (Technické změny vyhrazeny. Rev21W47)

Přesnost (typicky)* ± 2 mm
Rozsah měření(v interiéru)**	0,1 m - 40 m
Třída laseru 2 / < 1 mW (EN	60825-1:2014/AC:2017)
Vlnová délka laserovéhopaprsku	650 nm
Pracovní podmínky	-10°C ... 40°C, Vlhkost vzduchu max.80% rH, nekondenzující, Pracovní výškamax. 2000 m n.m (normální nulový bod
Skladovací podmínky	-20°C ... 70°C,Vlhkost vzduchu max. 80% rH
Provozní údajerádiového modulu	Rozhraní IEEE 802.15.4. LE ≥ 4.x (DigitalConnection); Frekvenční pásmo: ISMpásmo 2400-2483.5 MHz, 40 kanálů;Vysílací výkon: max. 10 mW; Šířka pásma:2 MHz; Bitový tok: 1 Mbit/s; Modulace:GFSK / FHSS
Automatické vypnutí 30 sek	laser / 10 min přístroj
Napájení 2 x 1,5V LR03 (AAA)
Rozměry (š x v x hl) 43 x 110 x 27 mm
Hmotnost 100 g (včetně baterie)

* do vzdálenosti měření 10 m při dobře odrážejícím cílovém povrchu a při pokojové teplotě. Při větších vzálenostech a nepříznivých podmínkách měření, jako např. při silném slunečním záření nebo slabě odrážejících cílových površích, se odchylka měření může zvýšit o ± 0,2 mm/m. ** při max. 5000 lx

Ustanovení EU a likvidace

Přístroj splňuje všechny potřebné normy pro volná pohyb zboží v rámci EU.

Tento výrobek je elektrický přístroj a musí být odděleně vytříděn a zlikvidován podle evropské směrnice pro použité elektrické a elektronické přístroje.

Další bezpečnostní a dodatkové pokyny najdete na: https://packd.li/ll/acg/in

Laserliner

!

Pokyny pro údržbu a ošetřování

Všechny komponenty čistěte lehce navlhčeným hadrem a nepoužívejte žádné čisticí nebo abrazivní prostředky ani rozpouštědla. Před delším skladováním vyjměte baterii/baterie. Skladujte přístroj na čistém, suchém místě.

Kalibrace

Pro zajištění přesnosti měřených výsledků se měřicí přístroj musí pravidelně kalibrovat a testovat. Kalibrace doporučujeme provádět v jednoročním intervalu.
