РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DistanceMaster Compact Plus Laserliner

Полностью прочтите инструкцию по эксплуатации, прилагаемый проспект „Информация о гарантии и дополнительные сведения“, а также последнюю информацию и указания, которые можно найти по ссылке на сайт, приведенной в конце этой инструкции. Соблюдать содержащиеся в этих документах указания. Этот документ необходимо сохранить и передать при передаче лазерного устройства.

Назначение / применение

Лазерный дальномер с цветным экраном

• Измерение значений длины, площади, объема
• Digital Connection- разъем для передачи данных измерения
• Функция Min/Max для определения диагональных, горизонтальных и вертикальных расстояний

Общие указания по технике безопасности

– Прибор использовать только строго по назначению и в пределах условий, указанных в спецификации.
– Измерительные приборы и принадлежности к ним - не игрушка. Их следует хранить в недоступном для детей месте.
– Вносить в прибор любые изменения или модификации запрещено, в противном случае допуск и требования по технике безопасности утрачивают свою силу.
– Не подвергать прибор механическим нагрузкам, чрезмерным температурам, влажности или слишком сильным вибрациям.
– Работа с прибором в случае отказа одной или нескольких функций или при низком заряде батареи строго запрещена.
– Обязательно соблюдать меры предосторожности, предусмотренные местными или национальными органами надзора и относящиеся к надлежащему применению прибора.

Правила техники безопасности

Обращение с лазерами класса 2

– Внимание: Запрещается направлять прямой или отраженный луч в глаза.
– Запрещается направлять лазерный луч на людей.
– Если лазерное излучение класса 2 попадает в глаза, необходимо закрыть глаза и немедленно убрать голову из зоны луча.
– Любые манипуляции с лазерным устройством (его изменения) запрещены.
– Ни в коем случае не смотреть в лазерный луч при помощи оптических приборов (лупы, микроскопа, бинокля, ...).

Правила техники безопасности

Обращение с электромагнитным излучением

– В измерительном приборе соблюдены нормы и предельные значения, установленные применительно к электромагнитной совместимости согласно директиве об ЭМС, которая дублируется директивой о радиооборудовании 2014/53/EU.
– Следует соблюдать действующие в конкретных местах ограничения по эксплуатации, например, запрет на использование в больницах, в самолетах, на автозаправках или рядом с людьми с кардиостимуляторами. В таких условиях существует возможность опасного воздействия или возникновения помех от и для электронных приборов.

– Эксплуатация под высоким напряжением или в условиях действия мощных электромагнитных переменных полей может повлиять на точность измерений.

Правила техники безопасности

Обращение с радиочастотным излучением

– Измерительный прибор снабжен радиоинтерфейсом.
– В измерительном приборе соблюдены нормы и предельные значения, установленные применительно к электромагнитной совместимости и радиоизлучению согласно директиве о радиооборудовании 2014/53/EU.
– Настоящим Umarex GmbH & Co. KG заявляет, что радиооборудование типа DistanceMaster Compact Plus выполняет существенные требования и соответствует остальным положениям европейской директивы о радиооборудовании 2014/53/EU (RED). Полный текст Заявления о соответствии нормам EC можно скачать через Интернет по следующему адресу: https://packd.li/ll/acg/in

d e f c g b h a 4.658m max 11.237m min 52.342m² j i

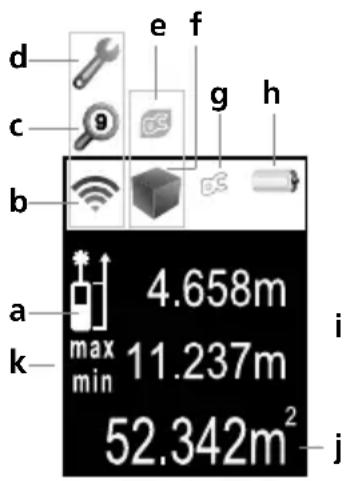

ДИСПЛЕЙ:

а Плоскость измерения (опорная) сзади / спереди
b Столбцовая диаграмма показывает, насколько хорошо отражательная поверхность подходит для измерений. Это особенно полезно при измерениях на больших расстояниях, темных поверхностях или при ярком окружающем свете.
с Память
d Неисправность / требуется обслуживание
e Функция Digital Connection
f Индикация: длина / площадь / объем
g Функция Digital Connection активна
h Символ батареи
i Промежуточные значения / мин./макс. значения
j Измеренные значения / Результаты измерения Единица: м/фут/дюйм/_' _"
k Мин./макс. результат непрерывного измерения

1. DIST MIN/MAX 2. 3. C OFF 4.

КЛАВИАТУРА:

1. ВКЛ. / Измерение / Мин./макс. результат непрерывного измерения
2. длина, площадь, объем / Функция Digital Connection / Память
3. Плоскость измерения (опорная) сзади / спереди / Единица измерения: м/фут/дюйм/_'_" / Включение функция Digital Connection
4. ВЫКЛ. / Удаление последних результатов измерения

Установка батарей (см. рисунок А)

Откройте отделение для батарей и установите батареис соблюдением показанной полярности. Не перепутайте полярность.

Laserliner

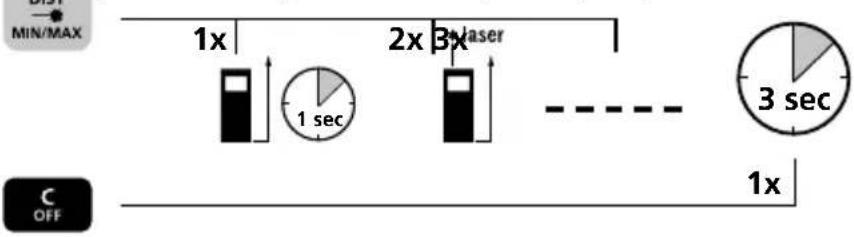

Включение, измерение и выключение:

Прибор включен Лазер включен Измерение Прибор выключен

MIN/MAX 1x 2x 3x laser 1 sec 3 sec 1x OFF

Изменение единиц измерения:

м/фут/дюйм/_'_"

Удаление последнего измеренного значения:

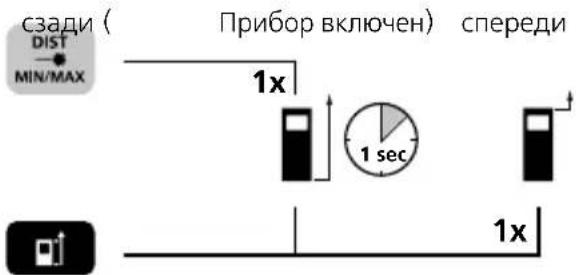

Изменение плоскости измерения (опорной):

сзади ( DIST MIN/MAX Прибор включен) спереди 1x 1 sec 1x

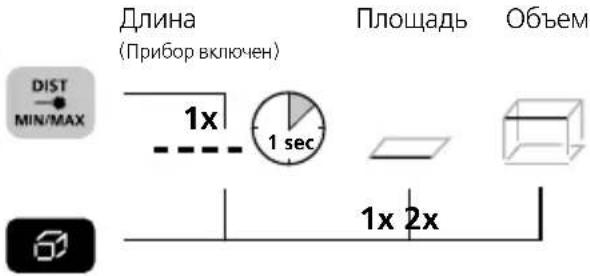

Переключение функций измерения:

Длина (Прибор включен) Площадь Объем DIST MIN/MAX 1x 1 sec 1x 2x

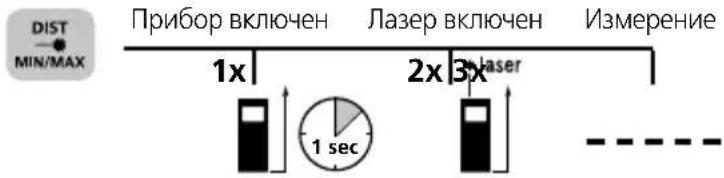

Измерение длины:


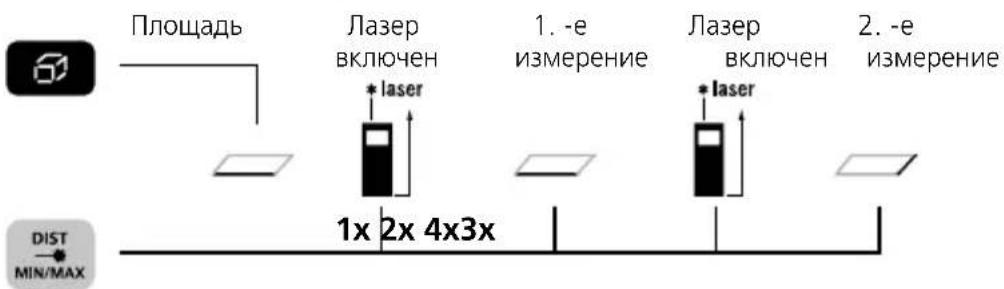

Измерение площади:

Площадь Лазер включен * laser 1x 2x 4x3x 1. -e измерение Лазер включен * laser 2. -e измерение DIST MIN/MAX

DistanceMaster Compact Plus

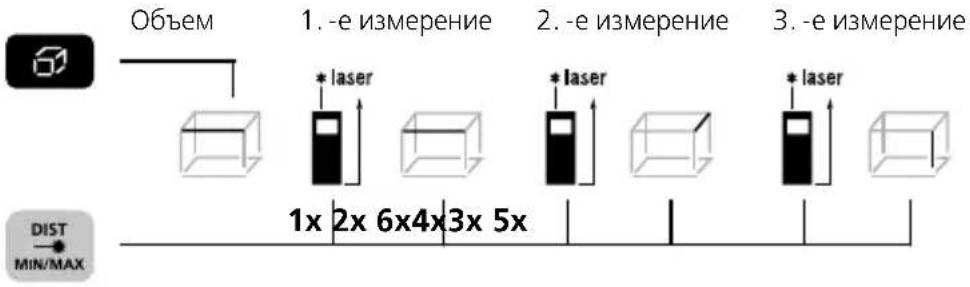

Измерение объема:

Объем 1. -е измерение 2. -е измерение 3. -е измерение * laser * laser * laser 1x 2x 6x4x3x 5x DIST MIN/MAX

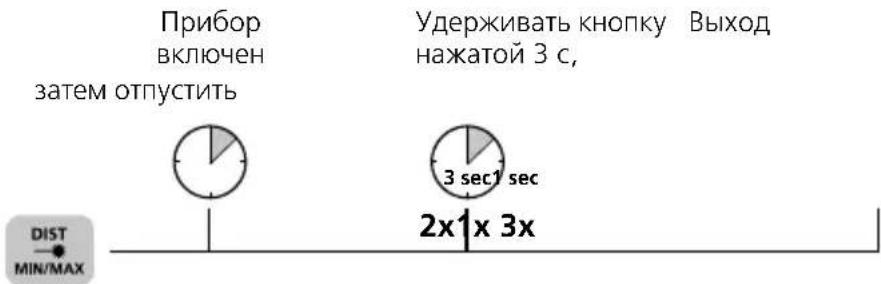

Мин./макс. результат непрерывного измерения:

Прибор включен затем отпустить Удерживать кнопку Выход нажатой 3 с, 3 sec 1 sec 2x1x 3x DIST MIN/MAX

На жидкокристаллическом дисплее появляется наибольшее значение (макс.), наименьшее (мин.) и текущее значение.

Передача данных

В приборе предусмотрено цифровое соединение, позволяющее осуществлять передачу данных по радиоканалу на мобильные конечные устройства с радиоинтерфейсом (например, смартфоны, планшеты).

С системными требованиями для цифрового соединения можно ознакомиться на https://packd.li/II/bl2/v2

Устройство может устанавливать радиосвязь с другими устройствами, совместимыми со стандартом беспроводной связи IEEE 802.15.4. Стандарт беспроводной связи IEEE 802.15.4 — это протокол передачи данных для беспроводных персональных сетей (WPAN).

Радиус действия до оконечного устройства составляет макс. 10 м и в значительной мере зависит от окружающих условий, например, толщины и состава стен, источников радиопомех, а также от характеристик приема / передачи оконечного устройства.

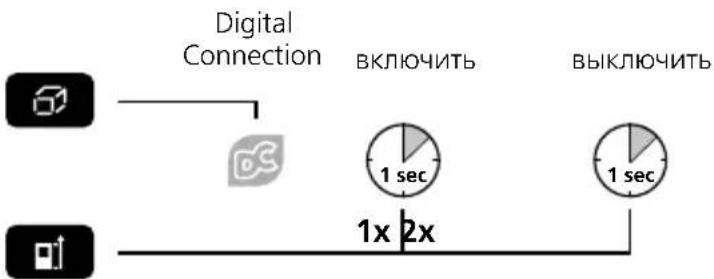

Включение / выключение Digital Connection:

Цифровое соединение всегда активируется после включения, так как радиосистема рассчитана на очень низкое энергопотребление.

Laserliner

Приложение (App)

Для использования цифрового соединения требуется приложение.

Приложение можно загрузить в соответствующих магазинах мобильных приложений (в зависимости от конечного устройства):

Убедитесь в том, что радиоинтерфейс мобильного конечного устройства активирован.

После запуска приложения и активации цифрового соединения можно установить соединение между конечным мобильным устройством и измерительным прибором. Если приложение обнаруживает несколько активных измерительных приборов, выберите подходящий.

При следующем запуске соединение с этим измерительным прибором будет устанавливаться автоматически.

Speicher-Funktion:

Err101: Поменять батарею

Err104: Ошибка в расчетах

Err152: Слишком высокая температура: > 40°C

Err153: Слишком низкая температура: < 0°C

Err154: За пределами диапазона измерений

Err155: Принятый сигнал слишком слаб

Err156: Принятый сигнал слишком мощный

Err157: Неправильное измерение или слишком яркий фон

Err160: Слишком быстрое движение измерительного прибора

Важные правила

– Лазер указывает точку, до которой выполняется измерение. Наличие предметов на пути лазерного луча не допускается.
– При измерении прибор вносит поправку с учетом различных температур в помещениях. Поэтому необходимо предусмотреть короткое время для адаптации прибора при его переносе в помещение, температура в котором значительно отличается от температуры предшествующего помещения.
– Вне помещения с прибором можно работать лишь ограниченно; использование при интенсивном солнечном свете не допускается.
– Дождь, туман и снег во время измерений на свежем воздухе могут повлиять или исказить результаты измерений.
- В неблагоприятных условиях, например, при наличии плохо отражающих поверхностей макс. отклонение может составлять более 3 мм.
- Ковровые покрытия на полах, мягкая обивка мебели и портьеры не обеспечивают оптимального отражения лазера. Следует использовать гладкие светлые поверхности.
- При измерении через стекло (оконные стекла) возможно искажение результатов измерений.
– Функция экономии энергии автоматически отключает прибор.

– Очистка прибора производится мягкой тканью. Не допускайть попадания воды внутрь корпуса.

Информация по обслуживанию и уходу

Все компоненты очищать слегка влажной салфеткой; не использовать чистящие средства, абразивные материалы и растворители. Перед длительным хранением прибора обязательно вынуть из него батарею/батареи. Прибор хранить в чистом и сухом месте.

Калибровка

Для обеспечения точности результатов измерений следует регулярно проводить калибровку и проверку измерительного прибора. Мы рекомендуем проводить калибровку с периодичностью раз в год.

Технические характеристики (Подлежит техническим изменениямбез предварительного извещения. 21W47)

Точность (типичный)* ± 2 мм
Область измерения (внутри)**	0,1 м - 40 м
Класс лазеров 2 < 1 мВт (EN	60825-1:2014/AC:2017)
Длина волны лазера 650 нм
Рабочие условия	-10°C ... 40°C, Влажность воздуха макс.80% rН, без образования конденсата,Рабочая высота не более 2000 м надуровнем моря
Условия хранения	-20°C ... 70°C,Влажность воздуха макс. 80% rН
Эксплуатационные характеристики радиомодуля	Интерфейс IEEE 802.15.4. LE ≥ 4.x (Digital Connection); Диапазон частот: Диапазон ISM (промышленный, научный и медицинский диапазон) 2400-2483.5 МГц, 40 каналов;Излучаемая мощность: макс. 10 мВт;Полоса частот: 2 МГц; Скорость передачи данных в бит/с: 1 Мбит/с; Модуляция: GFSK / FHSS
Автоматическое отключение	30 сек - лазер / 10 мин - прибор
Питающее напряжение 2 x 1	,5B LR03 (AAA)
Размеры (Ш x В x Г) 43 x 110	x 27 мм
Вес 100 г (с батарейки)

* Расстояние при измерении до 10 м при хорошо отражающей целевой поверхности и комнатной температуре. Погрешность измерений может увеличиться на ± 0,2 мм при увеличенных расстояниях и неблагоприятных условиях проведения измерений, например, при мощном солнечном излучении или целевых поверхностях со слабой отражающей способностью.
** при max. 5000 люкс

Правила и нормы ЕС и утилизация

Прибор выполняет все необходимые нормы, регламентирующие свободный товарооборот на территории ЕС.

Данное изделие представляет собой электрический прибор, подлежащий сдаче в центры сбора отходов и утилизации в разобранном виде в соответствии с европейской директивой о бывших в употреблении электрических и электронных приборах.

Другие правила техники безопасности и дополнительные инструкции см. по адресу: https://packd.li/ll/acg/in

CE UK CA
