RollPilot Mini - Atstumo matuoklis Laserliner - Nemokama naudojimo instrukcija

Produkto tipas	Mechaninis ratinis nuotolio matuoklis
Prekės ženklas	Laserliner
Modelis	RollPilot Mini
Matmenys (ištraukus)	124 x 1100 x 159 mm
Matmenys (sulankstytas)	124 x 550 x 159 mm
Svoris	550 g
Maitinimas	Mechaninis (be baterijų)
Matavimo diapazonas	0 iki 9 999,9 m
Tikslumas	± 0,1 %
Rato perimetras	500 mm
Rato skersmuo	159 mm
Rato spindulys	79,5 mm
Funkcijos	Matavimas nuo sienos iki sienos, nuo sienos iki taško, nuo taško iki taško
Nulinimas	Paspausdami tam skirtą mygtuką
Neslystanti rankena	Taip
Teleskopinis kotas	Taip, du reguliavimo lygiai
Mechaninis skaitiklis	Taip, su skaitmeniniu ekranu
Judanti rodyklė	Taip, padėčių žymėjimui
Sulankstoma kojelė	Taip
Medžiagos	Plastikas, metalas
Atitiktis	CE
Perdirbimas	Prietaisas perdirbamas, neišmesti į buitines atliekas
Valymas	Minkšta, sausa šluoste
Remonto galimybė	Kreiptis į techninės priežiūros tarnybą

Dažnai užduodami klausimai - RollPilot Mini Laserliner

Kaip išmatuoti atstumą nuo sienos iki sienos su RollPilot Mini?

Padėkite rato galinę dalį prie pirmosios sienos. Ratuokite ratą iki antrosios sienos, laikydami kotą pastoviu kampu. Užrašykite rodomą atstumą ir pridėkite rato skersmenį (159 mm), kad gautumėte tikrąjį atstumą.

Kaip atstatyti skaitiklį į nulį?

Paspauskite ištrynimo mygtuką (5) esantį skaitiklio šone. Mechaninis skaitiklis akimirksniu grįžta į nulį.

Koks prietaiso tikslumas?

Tikslumas yra ± 0,1 %, kas užtikrina patikimus matavimus iki 9 999,9 m atstumams.

Kaip ištraukti teleskopinį kotą?

Atsargiai traukite abi koto dalis. Jis turi du nuolatinio reguliavimo lygius, kad prisitaikytų prie jūsų ūgio. Po naudojimo uždarykite.

Kaip išmatuoti atstumą nuo vieno taško iki kito?

Padėkite judančią rodyklę (7) ant pirmojo taško. Ratuokite ratą tiesia linija iki antrojo taško. Atstumą tiesiogiai nuskaitykite ant skaitiklio.

Ar prietaisui reikia baterijų?

Ne, RollPilot Mini yra visiškai mechaninis ir veikia be baterijų. Jis naudoja matavimo ratą ir mechaninį skaitiklį.

Kaip prižiūrėti nuotolio matuoklį?

Po kiekvieno naudojimo valykite ratą ir skaitiklį minkšta, sausa šluoste. Venkite vandens ir abrazyvinių medžiagų. Laikykite sausoje vietoje.

Koks didžiausias matavimo diapazonas?

Didžiausias diapazonas yra 9 999,9 metro, beveik 10 km, kas leidžia matuoti labai ilgus atstumus.

Kaip išmatuoti atstumą nuo sienos iki konkretaus taško?

Padėkite rato galinę dalį prie sienos. Ratuokite ratą tiesia linija iki pažymėto taško. Prie nuskaitytos vertės pridėkite rato spindulį (79,5 mm), kad gautumėte tikslų atstumą.

Ką daryti, jei matavimai atrodo netikslūs?

Įsitikinkite, kad ratas rieda neslysdamas ir kotas išlieka pastoviu kampu matavimo metu. Prieš pradėdami patikrinkite, ar skaitiklis atstatytas į nulį. Jei problema išlieka, kreipkitės į techninės priežiūros tarnybą.

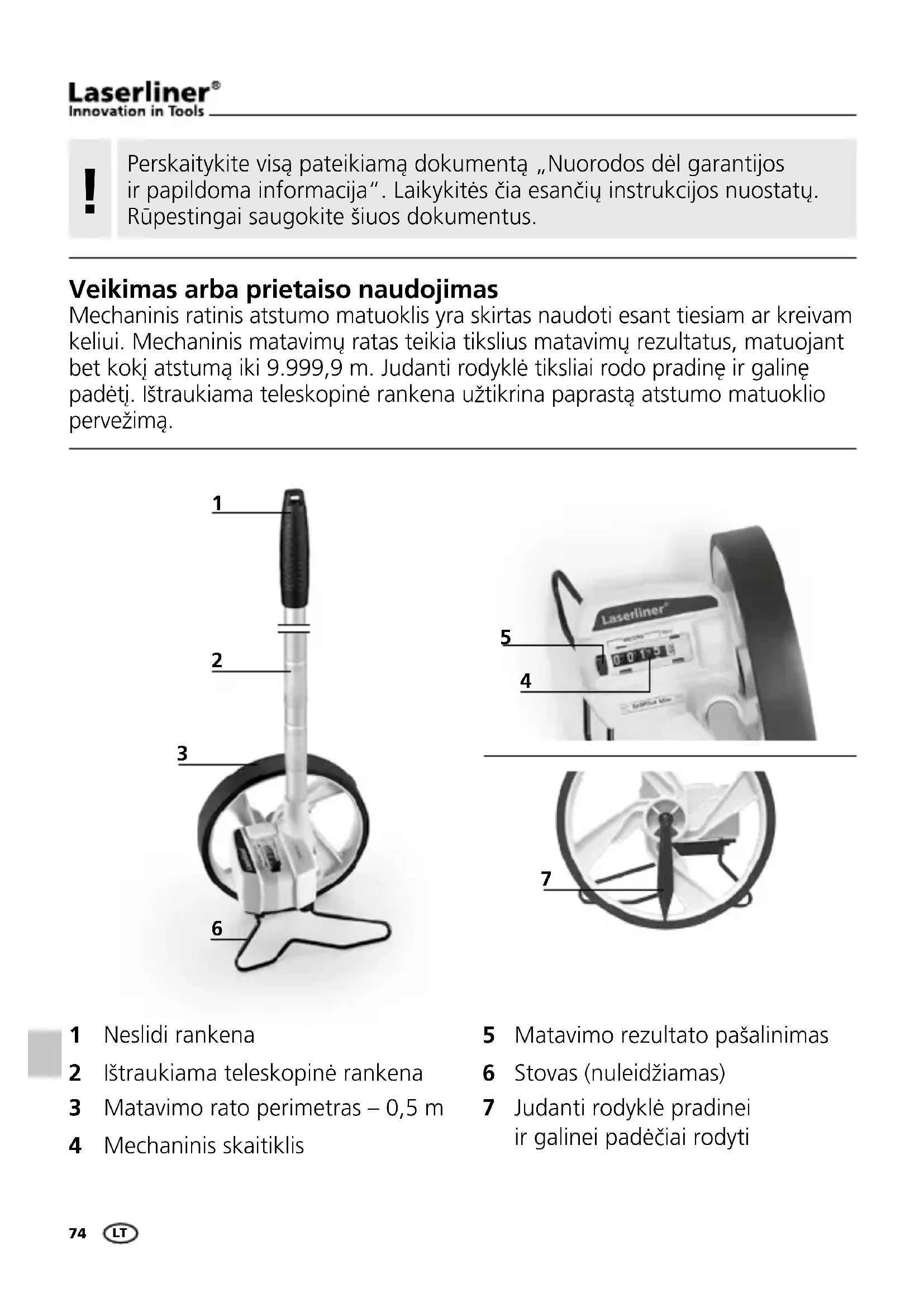

NAUDOJIMO INSTRUKCIJA RollPilot Mini Laserliner

Perskaitykite visą pateikiamą dokumentą „Nuorodos dėl garantijos ir papildoma informacija“. Laikykitės čia esančių instrukcijos nuostatų. Rūpeestingai saugokite šiuos dokumentus.

Veikimas arba prietaiso naudojimas

Mechaninis ratinis atstumo matuoklis yra skirtas naudoti esant tiesiam ar kreivam keliui. Mechaninis matavimų ratas teikia tikslius matavimų rezultatus, matuojant bet kokį atstumą iki 9.999,9 m. Judanti rodyklė tiksliai rodo pradinę ir galinę padėtį. Ištraukiama teleskopinė rankena užtikrina paprastą atstumo matuoklio pervežimą.

1 Neslidi rankena
2 Ištraukiama teleskopinė rankena
3 Matavimo rato perimetras - 0,5 m
4 Mechaninis skaitiklis

5 Matavimo rezultato pašalinimas
6 Stovas (nuleidžiamas)
7 Judanti rodyklė pradinei ir galinei padėčiai rodyti

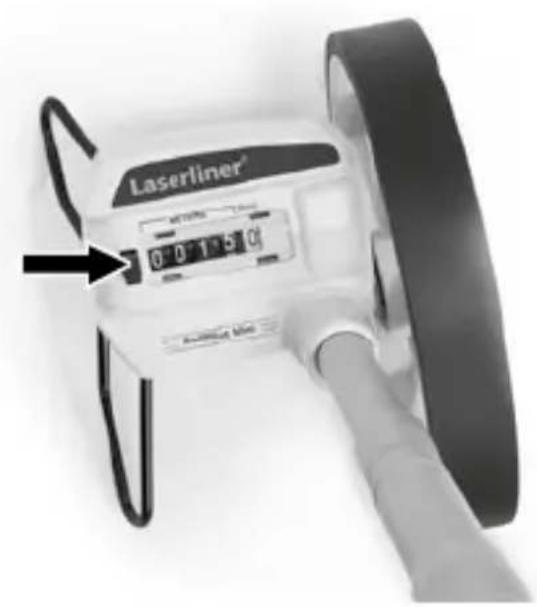

1 Matavimo rezultato pašalinimas

Paspaudus mygtuką 5 mechaninis skaitiklis nustatomas ties nuliu.

2 Teleskopinės rankenos ištraukimas

Teleskopinė rankena tolygiai nustatoma dvigubai.

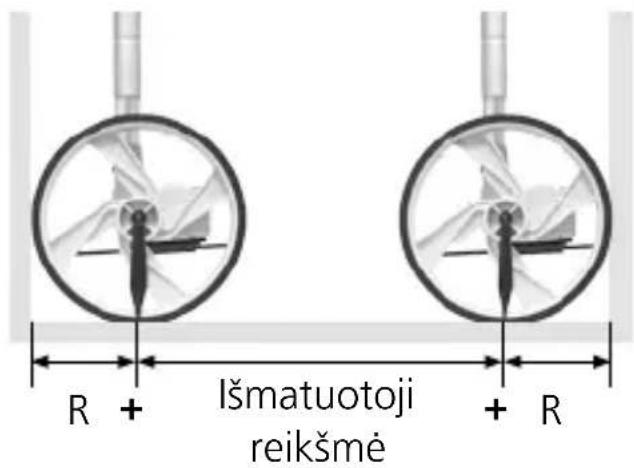

3 Matavimas nuo sienos iki sienos

1. Matavimo ratuką nustatykite prie sienos galine ratuko puse.
2. Matavimo ratuku judėkite iki kitos sienos tiesiai.
3. Nuskaitykite matavimo reikšme ir pridėkite ratuko skersmenį.

Siekiant tikslaus matavimo rezultato, viso matavimo metu turi būti išlaikomas tas pats kreipiamosios kampas. Rekomenduojama vertikali kryptis.

4 Matavimas nuo sienos iki taško

1. Matavimo ratuką nustatykite prie sienos galine ratuko puse.
2. Matavimo ratuku judėkite iki pažymėto taško.
3. Nuskaitykite reikšme ir pridėkite ratuko spindulį.

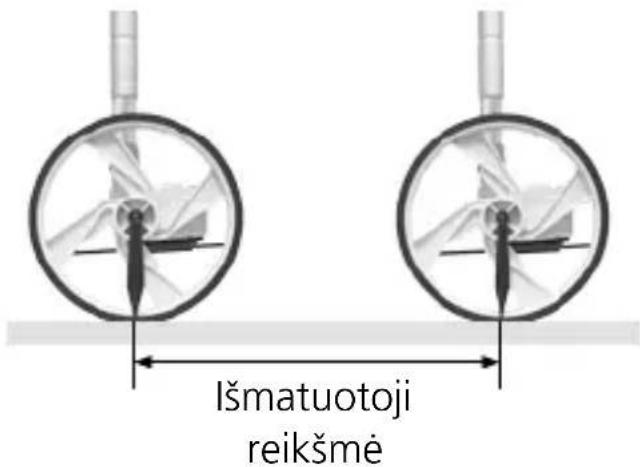

5 Matavimas nuo taško iki taško

1. Rodyklę (7) pridėkite prie pirmojo pažymėto taško.
2. Matavimo ratuku judėkite iki antro pažymėto taško.
3. Nuskaitykite reikšme.

Techniniai duomenys Pasiliekame teisę daryti techninius pakeitimus. 09.2014

Tikslumas ± 0,1%
Veikimo nuotolis 0 – 9.999,9 m
Matavimo rato perimetras 500 mm
Matavimų rato skersmuo 159 mm
Matavimų rato spindulys 79,5 mm
Matmenys (I x A x P)	124 x 1100 x 159 mm (ištraukus) / 124 x 550 x 159 mm
Masė 550 g

ES nuostatos ir utilizavimas

Prietaisas atitinka visus galiojančius standartus, reglamentuojančius laisvą prekių judėjimą ES.

Šj prietaisą galima perdirbti, jame yra pakartotinai naudojamų antrinių žaliavų.

Todėl pasibaigus tinkamumo naudoti laikui šalinkite jį tinkamai ir jokiu būdu neišmeskite su buitinėmis atliekomis.

Šalinkite per savivaldybės ar kitas leidžiamas šalinimo įstaigas, laikydamiesi galiojančių nuostatų.

Iškilus abejonėms dėl tinkamų ir aplinką tausojančių galimybių pasidomėkite miesto ar bendrijos administracijoje.

Daugiau saugos ir kitų papildomų nuorodu rasite: www.laserliner.com/info

!
