Produkttyp	Mechanischer Radentfernungsmesser
Marke	Laserliner
Modell	RollPilot Mini
Abmessungen (ausgezogen)	124 x 1100 x 159 mm
Abmessungen (eingeklappt)	124 x 550 x 159 mm
Gewicht	550 g
Stromversorgung	Mechanisch (ohne Batterie)
Messbereich	0 bis 9.999,9 m
Genauigkeit	± 0,1 %
Radumfang	500 mm
Raddurchmesser	159 mm
Radius	79,5 mm
Funktionen	Wand-zu-Wand, Wand-zu-Punkt, Punkt-zu-Punkt-Messung
Nullstellung	Durch Betätigen der dafür vorgesehenen Taste
Rutschfester Griff	Ja
Teleskopstiel	Ja, zwei Einstellstufen
Mechanischer Zähler	Ja, mit digitaler Anzeige
Beweglicher Zeiger	Ja, zum Markieren von Positionen
Einklappbarer Ständer	Ja
Materialien	Kunststoff, Metall
Konformität	CE
Entsorgung	Gerät recyclebar, nicht im Hausmüll entsorgen
Reinigung	Mit einem weichen, trockenen Tuch
Reparierbarkeit	Kundendienst kontaktieren

Häufig gestellte Fragen - RollPilot Mini Laserliner

Wie misst man eine Wand-zu-Wand-Entfernung mit dem RollPilot Mini?

Setzen Sie die Rückseite des Rades gegen die erste Wand. Rollen Sie das Rad bis zur zweiten Wand, wobei Sie den Stiel in einem konstanten Winkel halten. Notieren Sie die angezeigte Entfernung und addieren Sie den Raddurchmesser (159 mm), um die tatsächliche Entfernung zu erhalten.

Wie setze ich den Zähler zurück?

Drücken Sie die Löschtaste (Markierung 5) an der Seite des Zählers. Der mechanische Zähler wird sofort auf Null zurückgesetzt.

Wie genau ist das Gerät?

Die Genauigkeit beträgt ± 0,1 %, was zuverlässige Messungen für Entfernungen bis zu 9.999,9 m gewährleistet.

Wie verlängere ich den Teleskopstiel?

Ziehen Sie vorsichtig an den beiden Abschnitten des Stiels. Er verfügt über zwei kontinuierlich einstellbare Stufen, um sich Ihrer Körpergröße anzupassen. Nach Gebrauch wieder zusammenklappen.

Wie misst man von einem Punkt zu einem anderen?

Setzen Sie den beweglichen Zeiger (Markierung 7) auf den ersten Punkt. Rollen Sie das Rad in einer geraden Linie zum zweiten Punkt. Lesen Sie die Entfernung direkt am Zähler ab.

Benötigt das Gerät Batterien?

Nein, der RollPilot Mini ist vollständig mechanisch und arbeitet ohne Batterie. Er verwendet ein Messrad und einen mechanischen Zähler.

Wie pflege ich das Messgerät?

Reinigen Sie Rad und Zähler nach jedem Gebrauch mit einem weichen, trockenen Tuch. Vermeiden Sie Wasser und Scheuermittel. Lagern Sie es an einem trockenen Ort.

Was ist der maximale Messbereich?

Der maximale Messbereich beträgt 9.999,9 Meter, also fast 10 km, was das Messen sehr langer Strecken ermöglicht.

Wie misst man von einer Wand zu einem bestimmten Punkt?

Setzen Sie die Rückseite des Rades gegen die Wand. Rollen Sie das Rad in einer geraden Linie zum markierten Punkt. Addieren Sie den Radius des Rades (79,5 mm) zum abgelesenen Wert, um die genaue Entfernung zu erhalten.

Was tun, wenn die Messungen ungenau erscheinen?

Stellen Sie sicher, dass das Rad ohne Rutschen rollt und der Stiel während der Messung in einem konstanten Winkel bleibt. Überprüfen Sie, ob der Zähler vor Beginn auf Null gesetzt ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

BEDIENUNGSANLEITUNG RollPilot Mini Laserliner

Lesen Sie vollständig die Bedienungsanleitung und das beiliegende Heft „Garantie- und Zusatzhinweise“. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlagen gut aufbewahren.

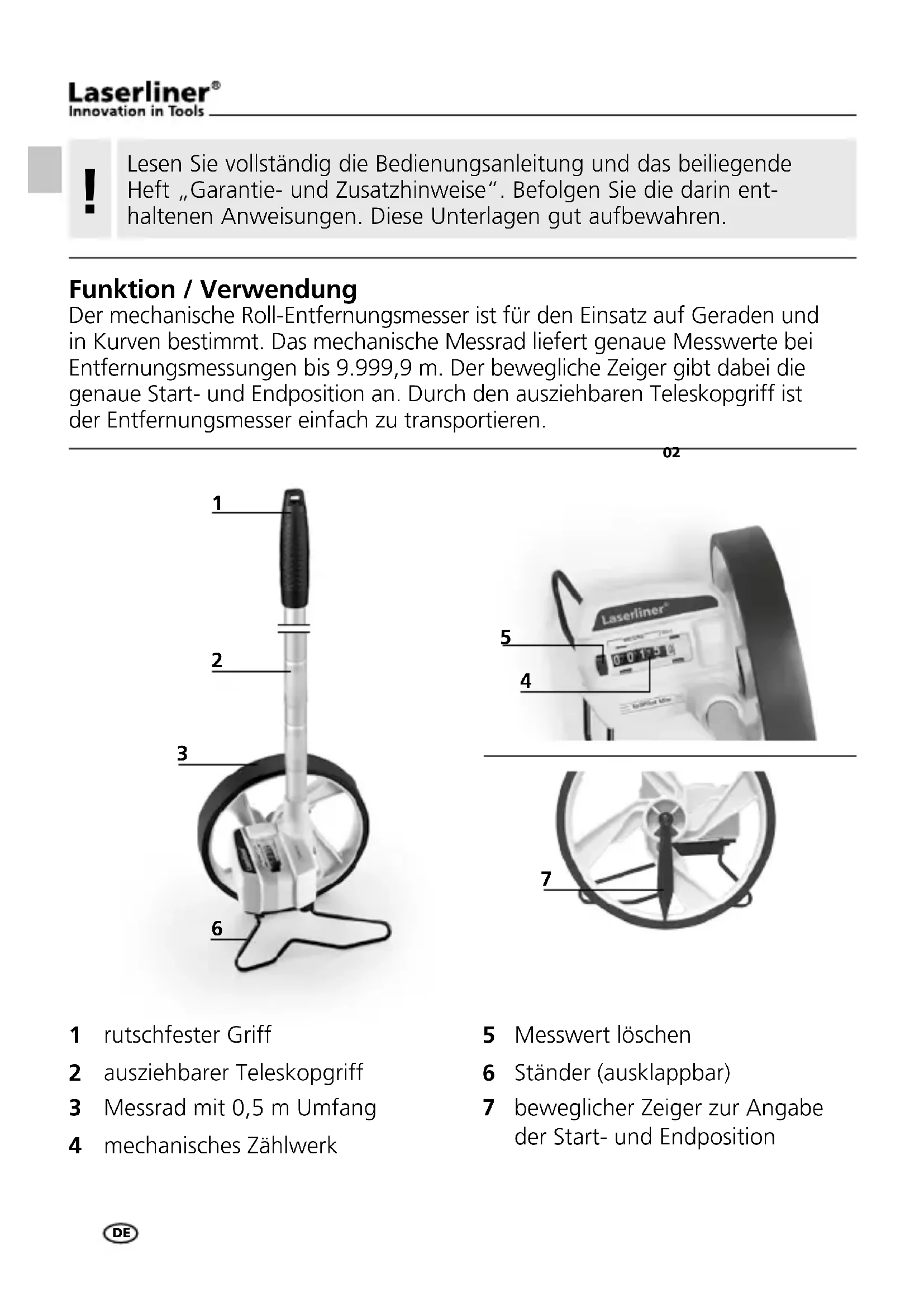

Funktion / Verwendung

Der mechanische Roll-Entfernungsmesser ist für den Einsatz auf Geraden und in Kurven bestimmt. Das mechanische Messrad liefert genaue Messwerte bei Entfernungsmessungen bis 9.999,9 m. Der bewegliche Zeiger gibt dabei die genaue Start- und Endposition an. Durch den ausziehbaren Teleskopgriff ist der Entfernungsmesser einfach zu transportieren.

02

1 2 3 6

Laserliner® 5 4 0 0 1 5 9 No Offset Min

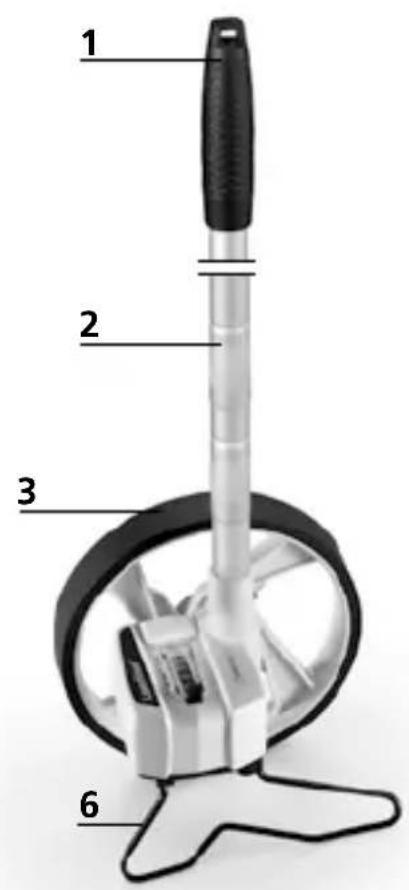

1 rutschfester Griff
2 ausziehbarer Teleskopgriff
3 Messrad mit 0,5 m Umfang

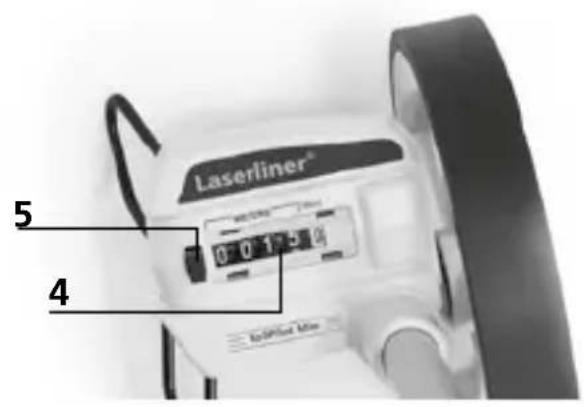

4 mechanisches Zählwerk

5 Messwert löschen
6 Ständer (ausklappbar)

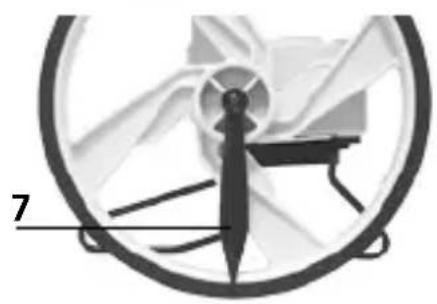

7 beweglicher Zeiger zur Angabe der Start- und Endposition

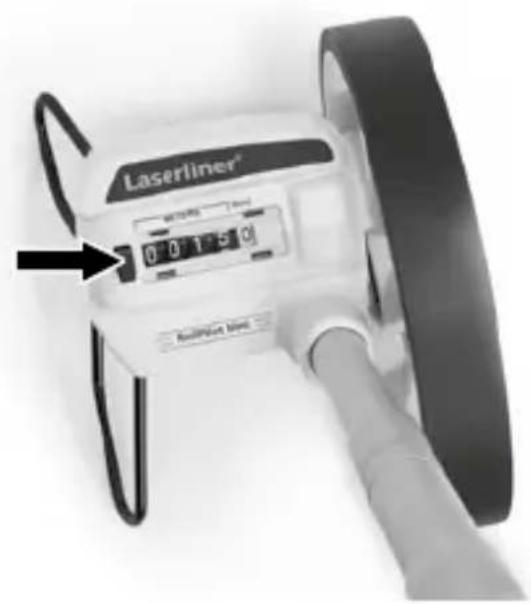

1 Messwert löschen

Durch Drücken der Taste 5 wird das mechanische Zählwerk auf Null gesetzt.

Laserliner® 0 0 1 5 0 Rusipint mini

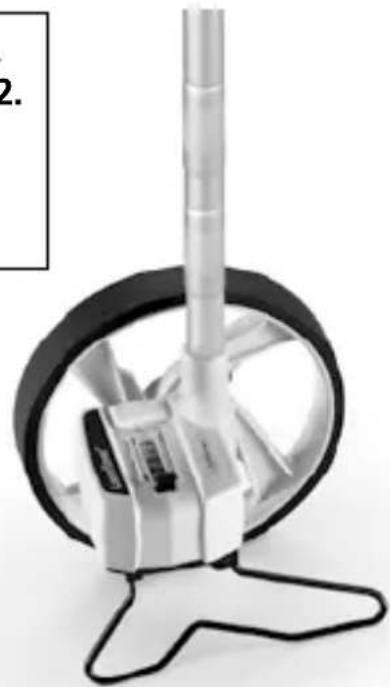

2 Teleskopgriff ausziehen

Der Teleskopgriff ist zweifach stufenlos verstellbar.

1. 2.

3 Messung von Wand zu Wand

1. Messrad mit der Rückseite des Rades an die Wand stellen.
2. Das Messrad geradeaus bis zur zweiten Wand bewegen.
3. Messwert ablesen und den Durchmesser des Rades addieren.

R RMesswert +

!

Um ein genaues Messergebnis zu erzielen, muss die Führungsstange während der gesamten Messung im gleichen Winkel geführt werden. Eine senkrechte Ausrichtung wird empfohlen.

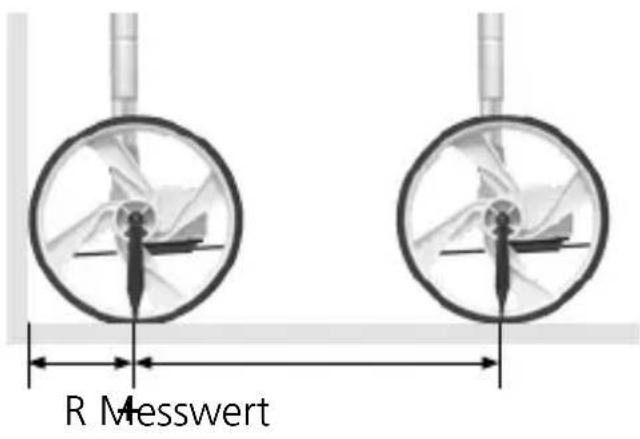

4 Messung von Wand zu Punkt

1. Messrad mit der Rückseite des Rades an die Wand stellen.
2. Das Messrad geradeaus bis zum markierten Punkt bewegen.
3. Messwert ablesen und den Radius des Rades addieren.

R Messwert

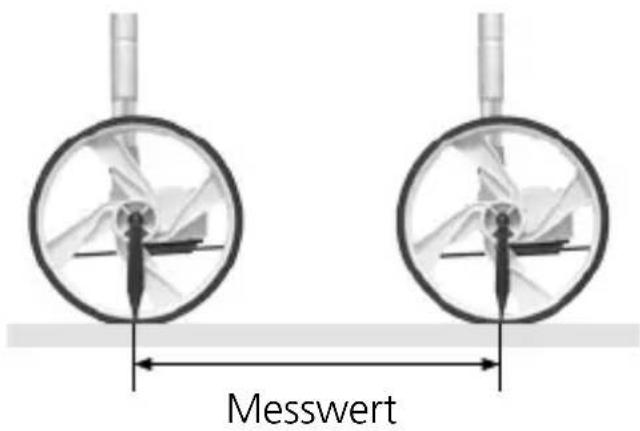

5 Messung von Punkt zu Punkt

1. Den Zeiger (7) an den ersten markierten Punkt stellen.
2. Das Messrad geradeaus bis zum zweiten markierten Punkt bewegen.
3. Messwert ablesen.

Messwert

Technische Daten Technische Änderungen vorbehalten. 09.2014

Genauigkeit ± 0,1%
Reichweite 0 – 9.999,9 m
Umfang Messrad 500 mm
Durchmesser Messrad 159 mm
Radius Messrad 79,5 mm
Abmessungen (B x H x T)	124 x 1100 x 159 mm (ausgezogen) / 124 x 550 x 159 mm
Gewicht 550 g

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU. Dieses Gerät ist recyclebar und enthält wiederverwendbare Wertstoffe.

CE

Führen Sie es daher am Ende seiner Nutzungsdauer einer sachgerechten Entsorgung zu und entsorgen Sie es in keinem Fall über den normalen Hausmüll.

Die Entsorgung sollte über einen kommunalen oder zugelassenen Entsorgungs-betrieb erfolgen, beachten Sie hierbei die aktuell geltenden Vorschriften.

Erkundigen Sie sich im Zweifelsfall bei Ihrer Stadt- bzw Gemeindeverwaltung nach einer sach- und umweltgerechten Entsorgungsmöglichkeit.

Weitere Sicherheits- und Zusatzhinweise unter: www.laserliner.com/info

!

Laserliner® 0 0 1 5 0 Autohome mini

2 Dra ut teleskophandtaget

Möhnestraße 149, 59755 Arnsberg, Germany

Tel.: [phone], Fax: [phone]

[e-mail]

Rev.0914

Umarex GmbH & Co KG

Donnerfeld 2

59757 Arnsberg, Germany

Tel.: [phone], Fax: -333

www.laserliner.com

Laserliner®

Innovation in Tools
