Produkttyp	Mechanischer Rad-Entfernungsmesser
Marke	Laserliner
Modell	RollPilot S12
Genauigkeit	± 0,1%
Reichweite	0 – 9 999,9 m
Messradradius	159 mm
Messradumfang	1000 mm
Funktionen	Längenmessung, Addition und Subtraktion von Längen
Einheiten	Meter
Arbeitsbedingungen	-20°C bis 80°C, relative Luftfeuchtigkeit max. 80% rH
Lagerbedingungen	-30°C bis 80°C, relative Luftfeuchtigkeit max. 80% rH
Abmessungen (L x H x T)	318 x 1000 x 140 mm
Gewicht	1800 g (ohne Zubehör)
Stromversorgung	Manuell (ohne Batterie)
Bewegliche Nadel	Zeigt Start- und Endpositionen an
Mechanischer Zähler	Zurücksetzbar über Taste (7) oder Hebel (8)
Griff	Rutschfest
Ständer	Einklappbar
Wartung	Mit einem leicht feuchten Tuch reinigen; Reinigungsmittel, Scheuermittel oder Lösungsmittel vermeiden. Trocken und sauber lagern.
Sicherheit	Nur für den vorgesehenen Zweck verwenden; außerhalb der Reichweite von Kindern aufbewahren; nicht modifizieren; mechanische Belastungen, extreme Temperaturen, Feuchtigkeit, Vibrationen vermeiden.
Kalibrierung	Einmal jährlich empfohlen
EU-Konformität	Entspricht EU-Normen; Entsorgung über WEEE

Häufig gestellte Fragen - RollPilot S12 Laserliner

Wie misst man einen Abstand zwischen zwei Wänden?

Setzen Sie die Rückseite des Rades gegen die erste Wand, rollen Sie das Gerät in einer geraden Linie bis zur zweiten Wand und lesen Sie die angezeigte Entfernung ab. Addieren Sie den Raddurchmesser (318 mm), um den tatsächlichen Abstand zwischen den Wänden zu erhalten.

Wie setzt man den Zähler zurück?

Verwenden Sie die Taste 7 oder den Hebel 8 am mechanischen Zähler, um den Wert vor jeder neuen Messung auf Null zurückzusetzen.

Wie misst man von einer Wand zu einem bestimmten Punkt?

Setzen Sie die Rückseite des Rades gegen die Wand, rollen Sie bis zum markierten Punkt und lesen Sie die Entfernung ab. Addieren Sie den Radradius (159 mm), um die genaue Entfernung zu erhalten.

Wie misst man von einem Punkt zu einem anderen?

Setzen Sie die bewegliche Nadel (9) auf den ersten Punkt, rollen Sie in einer geraden Linie zum zweiten Punkt und lesen Sie die angezeigte Entfernung direkt ab.

Wie groß ist der Durchmesser des Rades?

Der Radius des Rades beträgt 159 mm, daher beträgt der Durchmesser 318 mm. Der Umfang beträgt 1000 mm.

Wie pflegt man den Entfernungsmesser?

Reinigen Sie alle Komponenten mit einem leicht feuchten Tuch. Verwenden Sie keine Reinigungsmittel, Scheuermittel oder Lösungsmittel. Lagern Sie das Gerät an einem trockenen und sauberen Ort.

Wie genau ist das Gerät?

Die Genauigkeit beträgt ± 0,1%, was einem Fehler von 1 mm pro gemessenem Meter entspricht.

Wie verstaut man das Gerät für den Transport?

Klappen Sie den Ständer (5) ein und falten Sie das Gerät in die Transportposition. Verwenden Sie die mitgelieferte Tasche, um es einfach zu transportieren.

Was tun, wenn die Messung ungenau erscheint?

Überprüfen Sie, ob das Rad nicht blockiert ist und der Boden sauber ist. Wenn der Fehler weiterhin besteht, führen Sie eine jährliche Kalibrierung durch. Stellen Sie sicher, dass das Gerät keinen Stößen oder übermäßiger Feuchtigkeit ausgesetzt war.

Ist das Gerät wasserdicht?

Nein, das Gerät ist nicht wasserdicht. Vermeiden Sie jede Einwirkung von Feuchtigkeit und Sand. Bei Kontakt mit Wasser trocknen Sie es sofort ab.

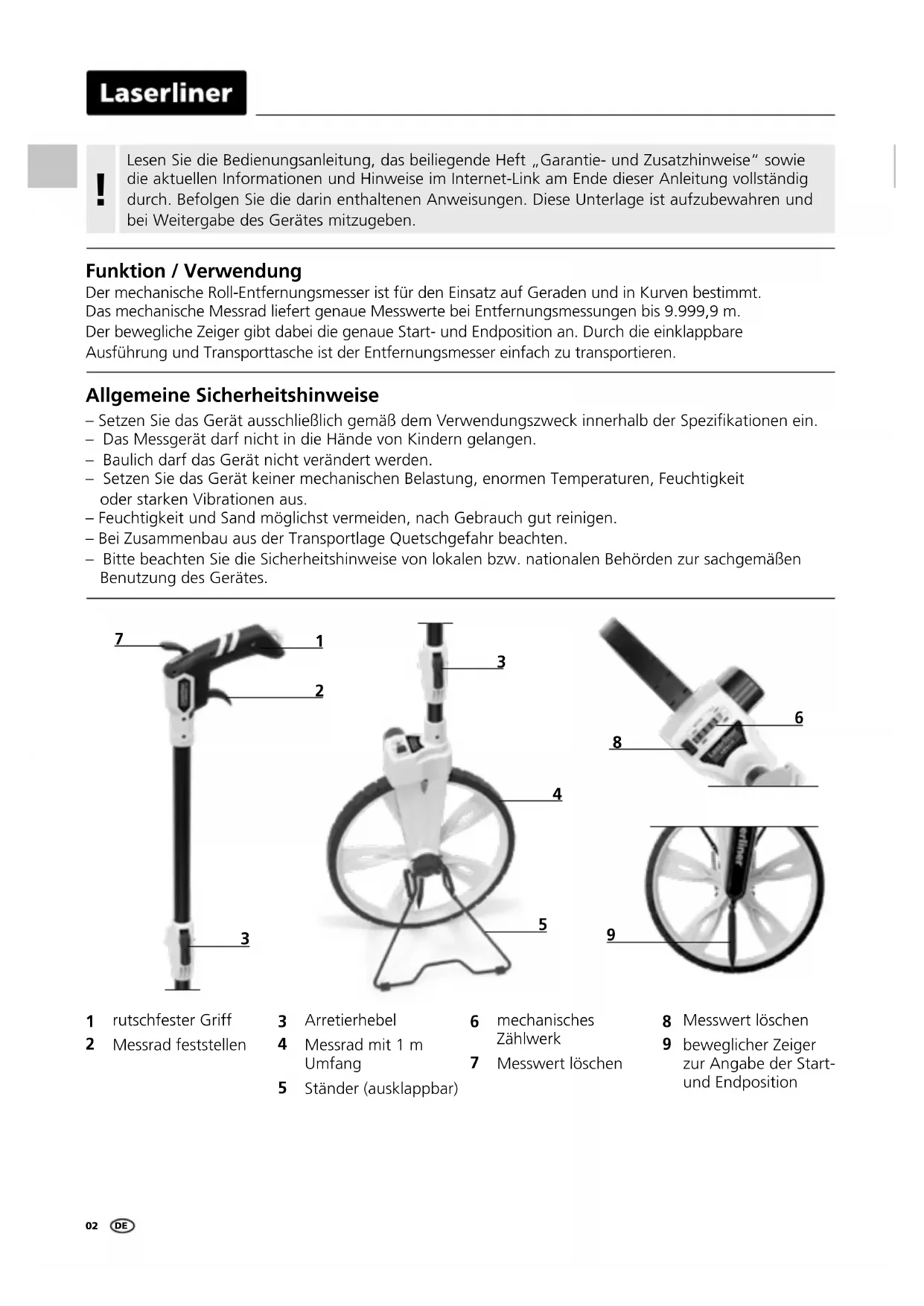

BEDIENUNGSANLEITUNG RollPilot S12 Laserliner

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe des Gerätes mitzugeben.

Funktion / Verwendung

Der mechanische Roll-Entfernungsmesser ist für den Einsatz auf Geraden und in Kurven bestimmt. Das mechanische Messrad liefert genaue Messwerte bei Entfernungsmessungen bis 9.999,9 m. Der bewegliche Zeiger gibt dabei die genaue Start- und Endposition an. Durch die einklappbare Ausführung und Transporttasche ist der Entfernungsmesser einfach zu transportieren.

Allgemeine Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.
  – Das Messgerät darf nicht in die Hände von Kindern gelangen.
  – Baulich darf das Gerät nicht verändert werden.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
  – Feuchtigkeit und Sand möglichst vermeiden, nach Gebrauch gut reinigen.
  – Bei Zusammenbau aus der Transportlage Quetschgefahr beachten.
• Bitte beachten Sie die Sicherheitshinweise von lokalen bzw. nationalen Behörden zur sachgemäßen Benutzung des Gerätes.

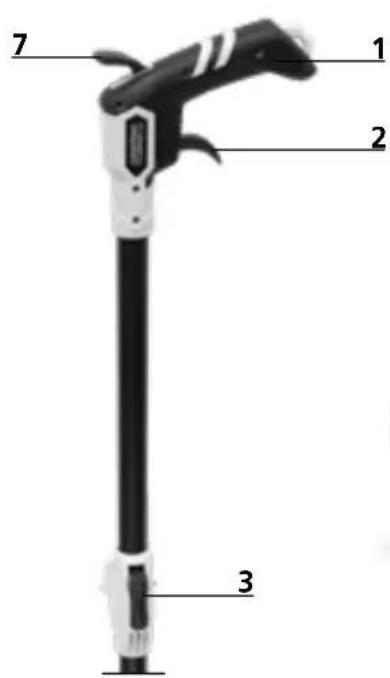

1 2 3 7

1 rutschfester Griff

2 Messrad feststellen

3 Arretierhebel

4 Messrad mit 1 m Umfang

5 Ständer (ausklappbar)

6 mechanisches Zählwerk

7 Messwert löschen

6 8

9 beweglicher Zeiger zur Angabe der Start- und Endposition

1 Messwert löschen

Das mechanische Zählwerk kann durch Drücken der Taste 7 oder des Hebels 8 auf Null gesetzt werden.

3 Ständer ausklappen

2 Einklappen für Transport

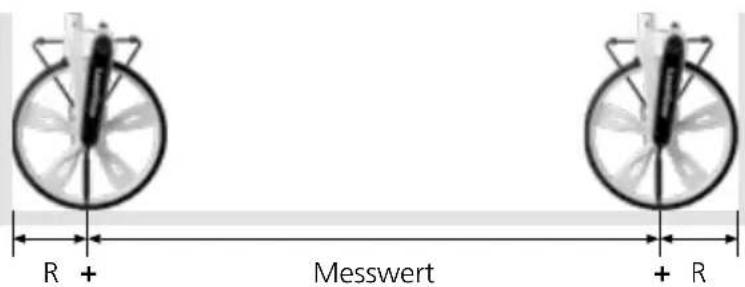

4 Messung von Wand zu Wand

1. Messrad mit der Rückseite des Rades an die Wand stellen.
2. Das Messrad geradeaus bis zur zweiten Wand bewegen.
3. Messwert ablesen und den Durchmesser des Rades addieren.

R + Messwert + R

! Um ein genaues Messergebnis zu erzielen, muss die Führungsstange während der gesamten Messung im gleichen Winkel geführt werden. Eine senkrechte Ausrichtung wird empfohlen.

Laserliner

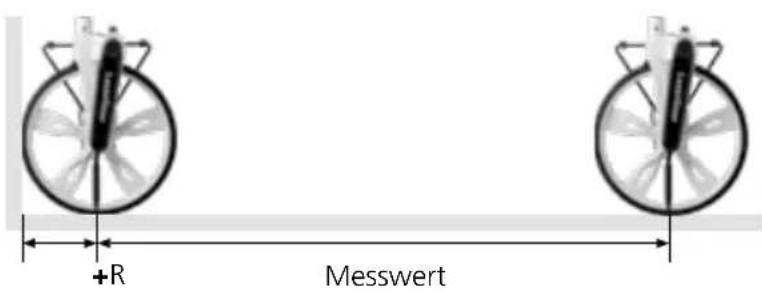

5 Messung von Wand zu Punkt

1. Messrad mit der Rückseite des Rades an die Wand stellen.
2. Das Messrad geradeaus bis zum markierten Punkt bewegen.
3. Messwert ablesen und den Radius des Rades addieren.

+R Messwert

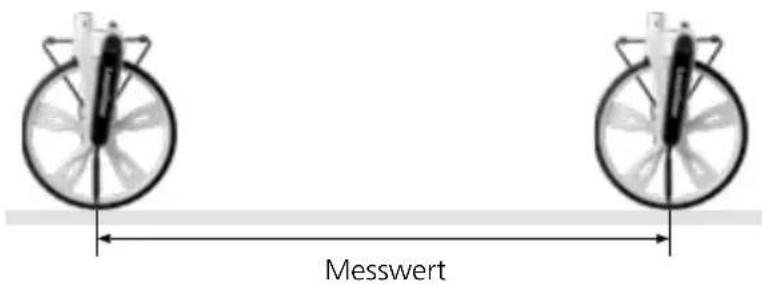

6 Messung von Punkt zu Punkt

1. Den Zeiger (9) an den ersten markierten Punkt stellen.
2. Das Messrad geradeaus bis zum zweiten markierten Punkt bewegen.
3. Messwert ablesen.

Messwert

Hinweise zur Pflege und Wartung

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Kalibrierung

Das Messgerät muss regelmäßig kalibriert und geprüft werden, um die Genauigkeit der Messergebnisse zu gewährleisten. Wir empfehlen ein Kalibrierungsintervall von einem Jahr.

Technische Daten Technische Änderungen vorbehalten. 20W03

Genauigkeit ± 0,1%
Reichweite 0 – 9.999,9 m
Radius Messrad 159 mm
Umfang Messrad 1000 mm
Funktionen Längenmessung, Addition und Subtraktion von Längen
Einheiten m
Arbeitsbedingungen -20°C ... 80°C, Luftfeuchtigkeit max. 80% rH, nicht kondensierend, Arbeitshöhe max. 4000 m über NN (Normalnull)
Lagerbedingungen -30°C ... 80°C, Luftfeuchtigkeit max. 80% rH
Abmessungen (B x H x T) 318 x 1000 x 140 mm
Gewicht 1800 g (ohne Zubehör)

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

http://laserliner.com/info?an=AET
