RollPilot S12 - Dalmierz Laserliner - Bezpłatna instrukcja obsługi

Typ produktu	Dalmierz z kołem mechanicznym
Marka	Laserliner
Model	RollPilot S12
Dokładność	± 0,1%
Zasięg	0 – 9 999,9 m
Promień koła pomiarowego	159 mm
Obwód koła pomiarowego	1000 mm
Funkcje	Pomiar długości, dodawanie i odejmowanie długości
Jednostki	metry
Warunki pracy	-20°C do 80°C, wilgotność względna max. 80% rH
Warunki przechowywania	-30°C do 80°C, wilgotność względna max. 80% rH
Wymiary (Dł. x Wys. x Gł.)	318 x 1000 x 140 mm
Waga	1800 g (bez akcesoriów)
Zasilanie	Ręczne (bez baterii)
Ruchoma wskazówka	Wskazuje pozycje startową i końcową
Licznik mechaniczny	Możliwość resetowania za pomocą przycisku (7) lub dźwigni (8)
Uchwyt	Antypoślizgowy
Podpórka	Składana
Konserwacja	Czyścić lekko wilgotną szmatką; unikać środków czyszczących, szorujących lub rozpuszczalników. Przechowywać w suchym i czystym miejscu.
Bezpieczeństwo	Używać wyłącznie zgodnie z przeznaczeniem; trzymać poza zasięgiem dzieci; nie modyfikować; unikać obciążeń mechanicznych, ekstremalnych temperatur, wilgoci, wibracji.
Kalibracja	Zalecana raz w roku
Zgodność z UE	Zgodny z normami UE; utylizacja zgodnie z WEEE

Często zadawane pytania - RollPilot S12 Laserliner

Jak zmierzyć odległość między dwiema ścianami?

Umieść tył koła przy pierwszej ścianie, tocz urządzenie po linii prostej do drugiej ściany, a następnie odczytaj wyświetloną odległość. Dodaj średnicę koła (318 mm), aby uzyskać rzeczywistą odległość między ścianami.

Jak zresetować licznik?

Użyj przycisku 7 lub dźwigni 8 znajdujących się na liczniku mechanicznym, aby wyzerować wartość przed każdym nowym pomiarem.

Jak zmierzyć od ściany do konkretnego punktu?

Umieść tył koła przy ścianie, tocz do oznaczonego punktu, a następnie odczytaj odległość. Dodaj promień koła (159 mm), aby uzyskać dokładną odległość.

Jak zmierzyć od jednego punktu do drugiego?

Umieść ruchomą wskazówkę (9) na pierwszym punkcie, tocz po linii prostej do drugiego punktu, a następnie bezpośrednio odczytaj wyświetloną odległość.

Jaka jest średnica koła?

Promień koła wynosi 159 mm, więc średnica wynosi 318 mm. Obwód wynosi 1000 mm.

Jak konserwować dalmierz?

Wyczyść wszystkie elementy lekko wilgotną szmatką. Nie używaj środków czyszczących, szorujących ani rozpuszczalników. Przechowuj urządzenie w suchym i czystym miejscu.

Jaka jest dokładność urządzenia?

Dokładność wynosi ± 0,1%, co odpowiada błędowi 1 mm na metr zmierzonej odległości.

Jak złożyć urządzenie do transportu?

Złóż podpórkę (5) i złóż urządzenie do pozycji transportowej. Użyj dołączonego pokrowca, aby łatwo je transportować.

Co zrobić, jeśli pomiar wydaje się niedokładny?

Sprawdź, czy koło nie jest zablokowane i czy podłoże jest czyste. Jeśli błąd się utrzymuje, wykonaj coroczną kalibrację. Upewnij się, że urządzenie nie doznało wstrząsów ani nadmiernej wilgoci.

Czy urządzenie jest wodoodporne?

Nie, urządzenie nie jest wodoodporne. Unikaj ekspozycji na wilgoć i piasek. W przypadku kontaktu z wodą, natychmiast je osusz.

INSTRUKCJA OBSŁUGI RollPilot S12 Laserliner

Należy przeczytać w całości instrukcję obsługi, dołączoną broszurę „Zasady gwarancyjne i dodatkowe” oraz aktualne informacje i wskazówki dostępne przez łącze internetowe na końcu niniejszej instrukcji. Postępować zgodnie z zawartymi w nich instrukcjami. Niniejszą instrukcję należy zachować i, w przypadku przekazania urządzenia, wręczyć kolejnemu posiadaczowi.

Funkcja / zastosowanie

Mechaniczny drogomierz do pomiarów prostych i krzywych odcinków. Mechaniczne koło pomiarowe podaje dokładne wartości pomiarów odległości do 9999,9 m. Ruchoma wskazówka podaje przy tym dokładną pozycję początkową i końcową. Z uwagi na możliwość składania oraz dołączoną torbę miernik odległości można wygodnie transportować.

Ogólne zasady bezpieczeństwa

• Wykorzystywać urządzenie wyłącznie zgodnie z przeznaczeniem podanym w specyfikacji.
  – Przyrząd pomiarowy przechowywać z dala od dzieci.
  – Nie modyfikować konstrukcji urządzenia.
• Nie należy narażać urządzenia na wpływ obciążen mechanicznych, ekstremalnej temperatury, wilgoci ani silnych wstrząsów.
  – W miarę możliwości unikać wilgoci i piasku, po użyciu dokładnie wyczyścić.
  – Podczas składania z położenia transportowego należy pamiętać o niebezpieczeństwie zmiażdżenia.
• Proszę przestrzegać środków bezpieczeństwa lokalnych lub krajowych organów w celu prawidłowego stosowania urządzenia.

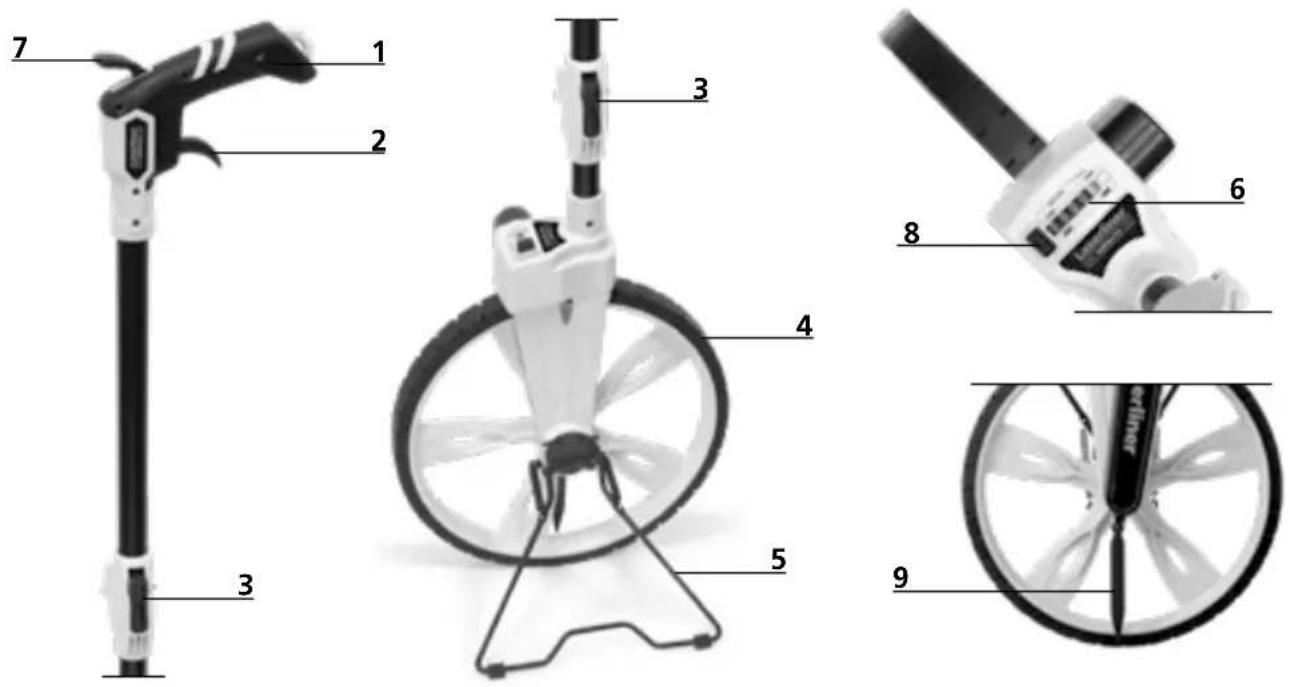

1 Antypoślizgowy uchwyt
2 Blokowanie koła pomiarowego

3 Drażek ustalający
4 Koło pomiarowe o obwodzie 1 m
5 Nóżka (składana)

6 Mechaniczny licznik
7 Usuwanie wartości pomiaru
8 Usuwanie wartości pomiaru

9 Ruchoma wskazówka do ustalania pozycji początku i końca pomiaru

Laserliner

1 Usuwanie wartości pomiaru

Liczydło mechaniczne można wyzerować poprzez naciśnięcie przycisku 7 lub dźwigni 8.

2 Składanie w celu transportu

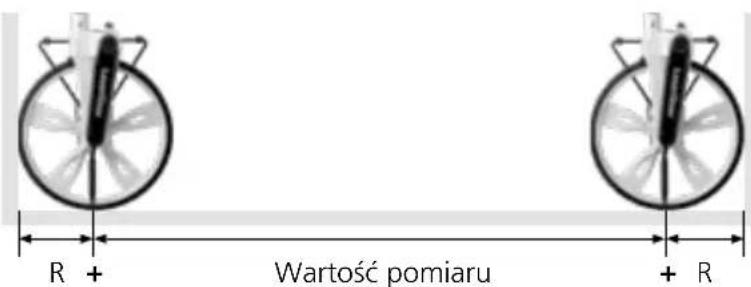

4 Pomiar od ściany do ściany

1. Przystawić koło pomiarowe tyłem do ściany.
2. Przesunąć koło pomiarowe prosto do następnej ściany.
3. Odczytać wartość pomiaru i dodać do niej średnicę koła.

R + Wartość pomiaru + R

Aby uzyskać dokładnie wartość pomiaru, drążek prowadzący musi być podczas całego pomiaru prowadzony pod tym samym kątem. Zaleca się ustawienie pionowe.

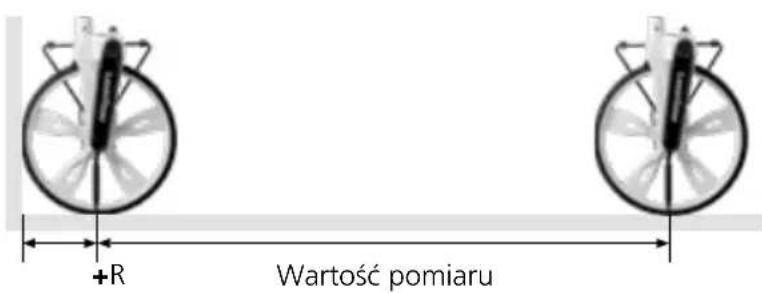

5 Pomiar od ściany do punktu

1. Przystawić koło pomiarowe tyłem do ściany.
2. Przesunąć koło pomiarowe prosto do wyznaczonego punktu.
3. Odczytać wartość pomiaru i dodać do niej promień koła.

+R Wartość pomiaru

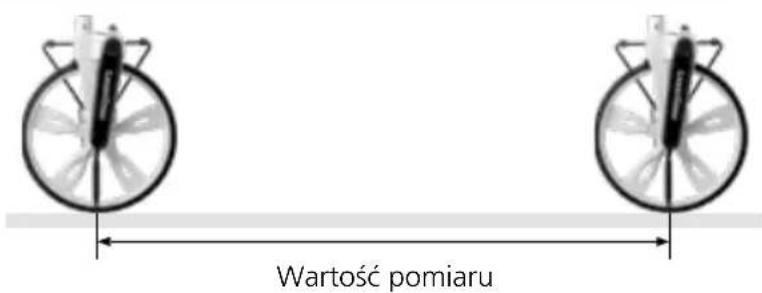

6 Pomiar od punktu do punktu

1. Ustawić wskazówkę (9) na pierwszy wyznaczony punkt.
2. Przesunąć koło pomiarowe prosto do wyznaczonego drugiego punktu.
3. Odczytać wartość pomiaru.

Wartość pomiaru

Wskazówki dotyczące konserwacji i pielęgnacji

Oczyścić wszystkie komponenty lekko zwilżoną ściereczką; unikać stosowania środków czyszczących, środków do szorowania i rozpuszczalników. Przechowywać urządzenie w czystym, suchym miejscu.

Kalibracja

Przyrząd pomiarowy napięcia musi być regularnie kalibrowany i testowany w celu zapewnienia dokładności wyników pomiarów. Zalecamy przeprowadzać kalibrację raz na rok.

Dane techniczne Zmiany zastrzeżone. 20W03

Dokładność ± 0,1%
Zasięg 0 – 9999,9 m
Promień koła pomiarowego 159 mm
Obwód koła pomiarowego 1000 mm
Funkcje Pomiar długości, Dodawanie i odejmowanie długości
Jednostki m
Warunki pracy -20°C ... 80°C, wilgotność powietrza maks. 80% wilgotności względnej, bez skrapłania, wysokość robocza maks. 4000 m nad punktem zerowym normalnym
Warunki przechowywania -30°C ... 80°C, wilgotność powietrza maks. 80%
Wymiary (S x W x G) 318 x 1000 x 140 mm
Masa	1800 g (bez akcesoriów)

Przepisy UE i usuwanie

Przyrząd spełnia wszystkie normy wymagane do wolnego obrotu towarów w UE.

Produkt ten jest urządzeniem elektrycznym i zgodnie z europejską dyrektywą dotyczącą złomu elektrycznego i elektronicznego należy je zbierać i usuwać oddzielnie.

Dalsze wskazówki dotyczące bezpieczeństwa i informacje dodatkowe patrz:

http://laserliner.com/info?an=AET

Laserliner

!

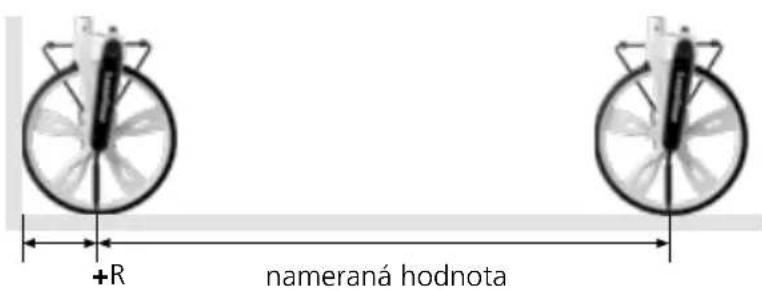

5 Meranie od steny k bodu
