RollPilot S12 - Diaľkomer Laserliner - Bezplatný návod na obsluhu

Typ produktu	Mechanický kolový diaľkomer
Značka	Laserliner
Model	RollPilot S12
Presnosť	± 0,1%
Dosah	0 – 9 999,9 m
Polomer meracieho kolesa	159 mm
Obvod meracieho kolesa	1000 mm
Funkcie	Meranie dĺžky, sčítanie a odčítanie dĺžok
Jednotky	metre
Pracovné podmienky	-20°C až 80°C, relatívna vlhkosť max. 80% rH
Skladovacie podmienky	-30°C až 80°C, relatívna vlhkosť max. 80% rH
Rozmery (D x V x H)	318 x 1000 x 140 mm
Hmotnosť	1800 g (bez príslušenstva)
Napájanie	Ručné (bez batérie)
Pohyblivá ihla	Ukazuje počiatočnú a konečnú polohu
Mechanický počítač	Resetovateľný pomocou tlačidla (7) alebo páčky (8)
Rukoväť	Protišmyková
Opierka	Skladacia
Údržba	Čistiť jemne navlhčenou handričkou; vyhýbať sa čistiacim prostriedkom, abrazívnym látkam alebo rozpúšťadlám. Skladovať na suchom a čistom mieste.
Bezpečnosť	Používať len na určený účel; uchovávať mimo dosahu detí; neupravovať; vyhýbať sa mechanickému zaťaženiu, extrémnym teplotám, vlhkosti, vibráciám.
Kalibrácia	Odporúča sa raz ročne
Súlad s EÚ	V súlade s normami EÚ; likvidácia prostredníctvom OEEZ

Často kladené otázky - RollPilot S12 Laserliner

Ako zmerať vzdialenosť medzi dvoma stenami?

Umiestnite zadnú časť kolesa k prvej stene, kolesom prejdite v priamom smere k druhej stene a potom odčítajte zobrazenú vzdialenosť. Pridajte priemer kolesa (318 mm), aby ste získali skutočnú vzdialenosť medzi stenami.

Ako vynulovať počítač?

Použite tlačidlo 7 alebo páčku 8 na mechanickom počítači na vynulovanie hodnoty pred každým novým meraním.

Ako merať od steny k presnému bodu?

Umiestnite zadnú časť kolesa k stene, prejdite k vyznačenému bodu a odčítajte vzdialenosť. Pridajte polomer kolesa (159 mm) pre presnú vzdialenosť.

Ako merať z jedného bodu do druhého?

Umiestnite pohyblivú ihlu (9) na prvý bod, prejdite v priamom smere k druhému bodu a priamo odčítajte zobrazenú vzdialenosť.

Aký je priemer kolesa?

Polomer kolesa je 159 mm, takže priemer je 318 mm. Obvod je 1000 mm.

Ako udržiavať diaľkomer?

Všetky časti čistite jemne navlhčenou handričkou. Nepoužívajte čistiace prostriedky, abrazívne látky ani rozpúšťadlá. Zariadenie skladujte na suchom a čistom mieste.

Aká je presnosť zariadenia?

Presnosť je ± 0,1%, čo zodpovedá chybe 1 mm na meter merania.

Ako zložiť zariadenie na prepravu?

Sklopte opierku (5) a zložte zariadenie do prepravnej polohy. Na jednoduchú prepravu použite priložené puzdro.

Čo robiť, ak meranie vyzerá nepresné?

Skontrolujte, či koleso nie je zablokované a podlaha je čistá. Ak chyba pretrváva, vykonajte ročnú kalibráciu. Uistite sa, že zariadenie neutrpelo nárazy ani nadmernú vlhkosť.

Je zariadenie vodotesné?

Nie, zariadenie nie je vodotesné. Vyhýbajte sa vystaveniu vlhkosti a piesku. V prípade kontaktu s vodou ho ihneď osušte.

NÁVOD NA OBSLUHU RollPilot S12 Laserliner

Kompletne si prečítajte návod na použitie, priložený zošit „Záruka a dodatočné upozornenia“, ako aj aktuálne informácie a upozornenia na internetovom odkaze na konci tohto návodu. Dodržiavajte pokyny uvedené v týchto podkladoch. Tento dokument uschovajte a odovzdajte spolu s prístrojom.

Funkcia / Použitie

Mechanický rolovací dial'komer je určený na použitie na rovných alebo zaoblených úsekoch. Mechanické meracie koleso poskytuje presné hodnoty merania pri meraniach v rozsahu do 9 999,9 m. Pohyblivý ukazovatel' pritom udáva presnú pozíciu štartu i ciel'a. Jednoduchá preprava dial'komeru vd'aka jeho sklopnej konštrukcii a prenosnej taške.

• Prístroj používajte výlučne v súlade s účelom použitia v rámci špecifikácií.
• Meracie zariadenie sa nesmie dostat do rúk detom.
  – Prístroj nesmiete po konštrukčnej stránke menit.
  – Prístroj nevystavujte mechanickému zaťaženiu, enormným teplotám, vlhkosti alebo silným vibráciám.
  – Prístroj chráňte pred pôsobením vlhkosti a vniknutiu piesku, po použití dôkladne vyčistite
  – Pri zostavovaní z prepravnej polohy dávajte pozor na prípadné pomliaždenie.
  – Zohl'adnite bezpečnostné opatrenia lokálnych, resp. národných úradov pre odborne správne používanie prístroja.

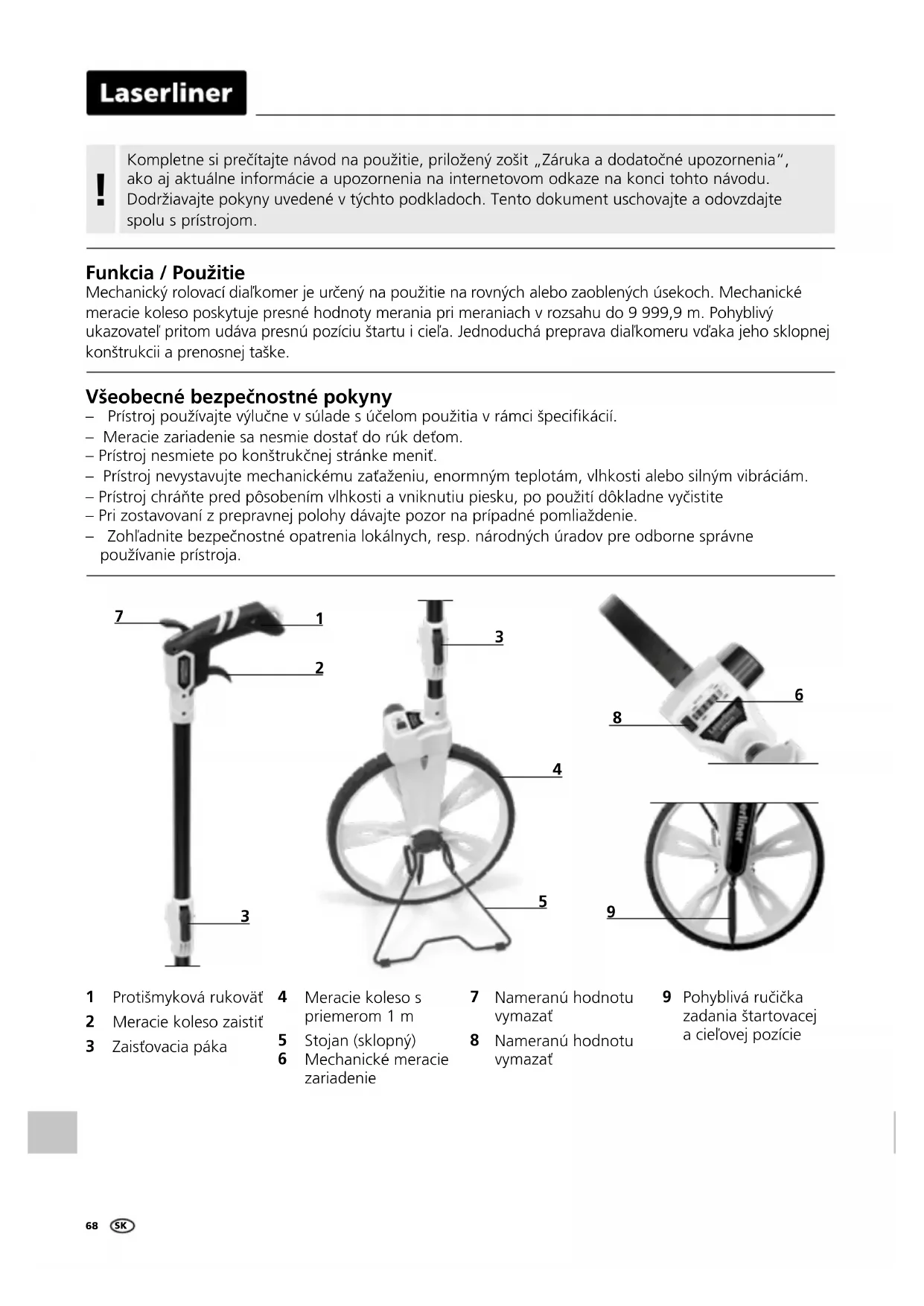

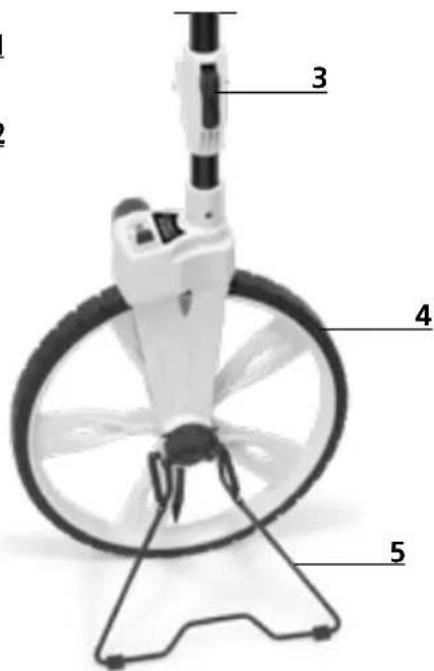

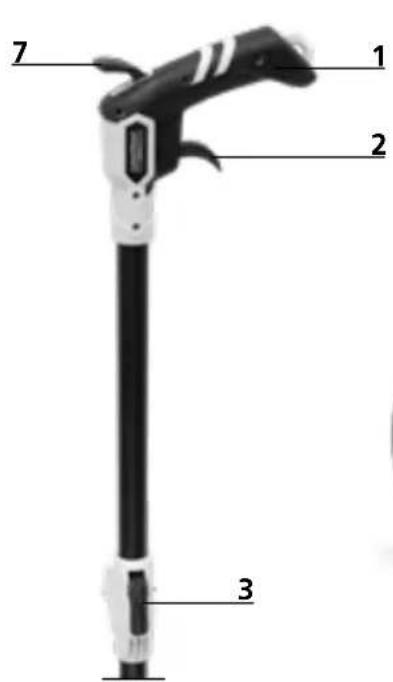

7 1 2 3

3 4 5

6 8

7 Nameranú hodnotu vymazať
8 Nameranú hodnotu vymazať

9 Pohyblivá ručička zadania štartovacej a cieľovej pozície

1 Nameranú hodnotu vymazať

Mechanické meracie zariadenie sa vynuluje stlačením tlačidla 7 alebo páčky 8.

Na to, aby ste dosiahli presný výsledok merania, musí zostat uhol postavenia vedúcej tyče počas celého merania rovnaký. Odporúčame kolmé nastavenie.

Laserliner

Vyčistite všetky súčasti mierne navlhčenou handrou a vyhnite sa použitiu čistiacich, abrazívnych prostriedkov a rozpúštadiel. Prístroj skladujte na čistom, suchom mieste.

Kalibrácia

Meradlo by sa malo pravidelne kalibrovať a kontrolovať, aby sa zabezpečila presnost a funkčnost.

Odporúčame kalibračný interval jeden rok.

Technické údaje Technické zmeny vyhradené. 20W03

Presnost ± 0,1%
Dosah 0 – 9.999,9 m
Priemer meracieho kolesa 159 mm
Obvod meracieho kolesa 1000 mm
Funkcie Meranie dĺžky, Sčítanie a od čítanie dĺžok
Jednotky m
Pracovné podmienky -20°C ... 80°C, vlhkost vzduchu max. 80% rH, bez kondenzácie, pracovná výška max. 4000 m nad morom (m n. m.)
Podmienky skladovania	-30°C ... 80°C, vlhkost vzduchu max. 80% rH
Rozmery (Š x V x H) 318 x 1000 x 140 mm
Hmotnost 1800 g (bez príslušenstva)

Ustanovenie EÚ a likvidácia

Prístroj spíňa všetky potrebné normy pre vol'ný pohyb tovaru v rámci EÚ.

Tento výrobok je elektrické zariadenie a musí byt separátne zhromaždovaný a likvidovaný v súlade s európskou smernicou o odpade z elektrických a elektronických zariadení.

Ďalšie pokyny k bezpečnosti a doplnkové pokyny nájdete na:

http://laserliner.com/info?an=AET

CE

!
