RollPilot S12 - Telemetru Laserliner - Manual de utilizare gratuit

Tip produs	Telemetru cu roată mecanică
Marcă	Laserliner
Model	RollPilot S12
Precizie	± 0,1%
Domeniu de măsurare	0 – 9 999,9 m
Raza roții de măsurare	159 mm
Circumferința roții de măsurare	1000 mm
Funcții	Măsurarea lungimii, adunarea și scăderea lungimilor
Unități	metri
Condiții de lucru	-20°C până la 80°C, umiditate relativă max. 80% rH
Condiții de depozitare	-30°C până la 80°C, umiditate relativă max. 80% rH
Dimensiuni (L x Î x P)	318 x 1000 x 140 mm
Greutate	1800 g (fără accesorii)
Alimentare	Manuală (fără baterie)
Ac indicator mobil	Indică pozițiile de pornire și finale
Contor mecanic	Resetabil prin buton (7) sau manetă (8)
Mâner	Antiderapant
Suport	Rabatabil
Întreținere	Curățați cu o cârpă ușor umedă; evitați produse de curățare, abrazivi sau solvenți. Depozitați în loc uscat și curat.
Siguranță	Utilizați numai pentru scopul prevăzut; nu lăsați la îndemâna copiilor; nu modificați; evitați încărcări mecanice, temperaturi extreme, umiditate, vibrații.
Calibrare	Recomandată o dată pe an
Conformitate UE	Conform cu standardele UE; eliminare conform DEEE

Întrebări frecvente - RollPilot S12 Laserliner

Cum se măsoară distanța dintre doi pereți?

Plasați spatele roții de primul perete, rulați aparatul în linie dreaptă până la al doilea perete, apoi citiți distanța afișată. Adăugați diametrul roții (318 mm) pentru a obține distanța reală dintre pereți.

Cum se resetează contorul la zero?

Folosiți butonul 7 sau maneta 8 situate pe contorul mecanic pentru a reseta valoarea la zero înainte de fiecare măsurătoare nouă.

Cum se măsoară de la un perete la un punct specific?

Plasați spatele roții de perete, rulați până la punctul marcat, apoi citiți distanța. Adăugați raza roții (159 mm) pentru a obține distanța exactă.

Cum se măsoară de la un punct la altul?

Plasați acul indicator mobil (9) pe primul punct, rulați în linie dreaptă până la al doilea punct și citiți direct distanța afișată.

Care este diametrul roții?

Raza roții este de 159 mm, deci diametrul este de 318 mm. Circumferința este de 1000 mm.

Cum se întreține telemetrul?

Curățați toate componentele cu o cârpă ușor umedă. Nu folosiți produse de curățare, abrazivi sau solvenți. Depozitați aparatul într-un loc uscat și curat.

Care este precizia aparatului?

Precizia este de ± 0,1%, ceea ce corespunde unei erori de 1 mm pe metru măsurat.

Cum se depozitează aparatul pentru transport?

Rabatați suportul (5) și pliați aparatul în poziție de transport. Utilizați geanta furnizată pentru a-l transporta ușor.

Ce se face dacă măsurarea pare inexactă?

Verificați dacă roata nu este obstrucționată și dacă solul este curat. Dacă eroarea persistă, efectuați o calibrare anuală. Asigurați-vă că aparatul nu a suferit șocuri sau umiditate excesivă.

Aparatul este etanș?

Nu, aparatul nu este etanș. Evitați orice expunere la umiditate și nisip. În caz de contact cu apa, uscați-l imediat.

MANUAL DE UTILIZARE RollPilot S12 Laserliner

Citiți integral instrucțiunile de exploatare, caietul însoțitor „Indicații privind garanția și indicații suplimentare” precum și informațiile actuale și indicațiile apăsând link-ul de internet de la capătul acestor instrucțiuni. Urmați indicațiile din cuprins. Acest document trebuie păstrat și la predarea mai departe a aparatului.

Functie / Utilizare

Roata de măsurare mecanică este destinată pentru utilizarea în linii drepte și curbe. Roata de măsurare mecanică furnizează valori de măsurare exacte la distanțe de până la 9.999,9 m. Indicatorul mobil indică poziția exactă de pornire și de finalizare. Datorită execuției pliabile și a genții de transport roata de măsurare se poate transporta simplu.

Indicații generale de siguranță

• Utilizați aparatul exclusiv conform destinației sale de utilizare cu respectarea specificațiilor.
• Aparatul de măsurare nu are voie să ajungă în mâinile copiilor.
• Aparatul nu trebuie să fie modificat constructiv.
• Nu expuneți aparatul la solicitări mecanice, temperaturi ridicate, umiditate sau vibrații puternice.
• Evitați pe cât posibil umiditatea și nisipul, după utilizare curățați-l temeinic
  – La asamblarea din poziția de transport acordați atenție pericolului de strivire
• Tineți cont de prevederile de siguranță ale autorităților locale resp. naționale privind utilizarea corespunzătoare a aparatului.

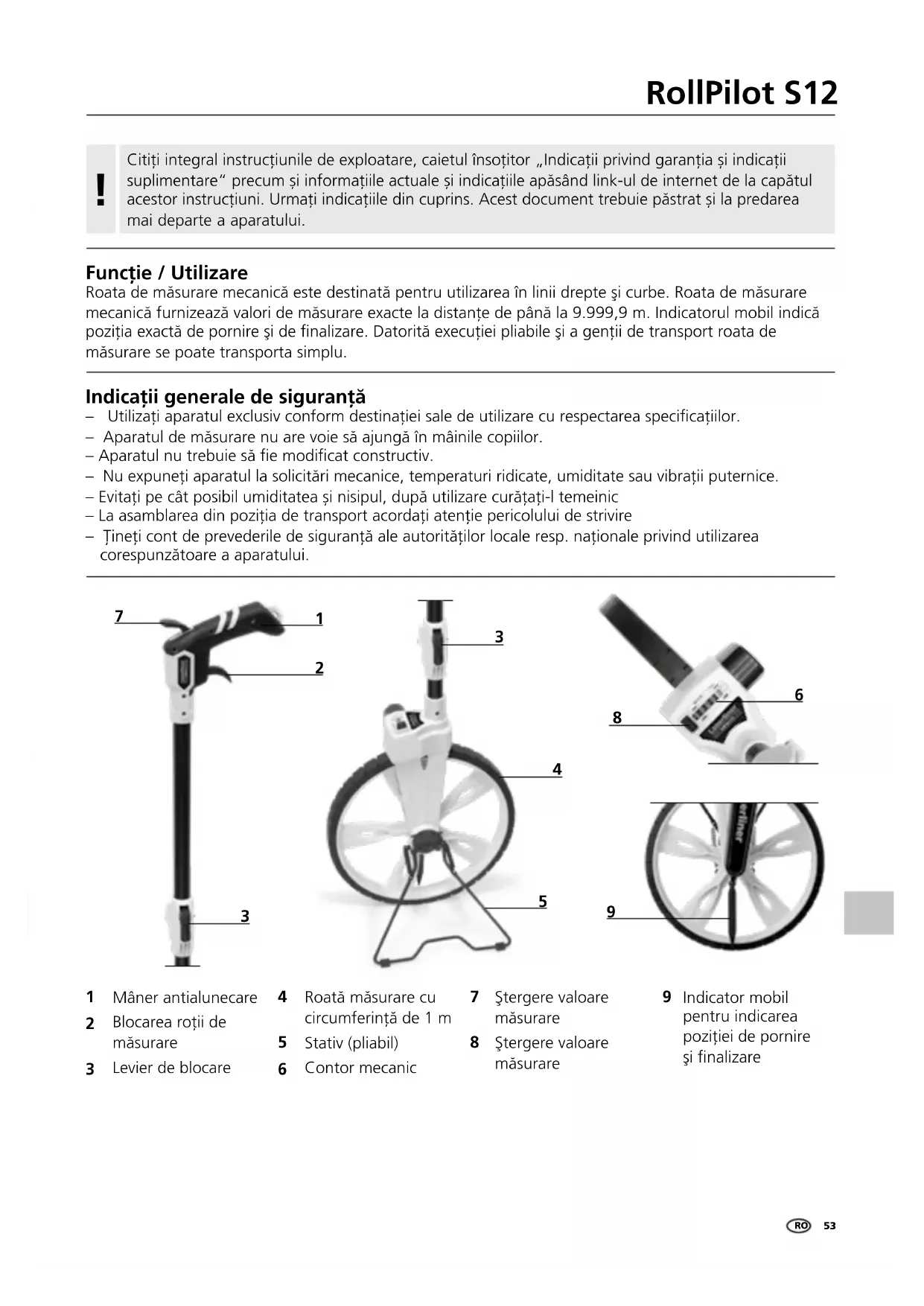

7 1 2 3

3 4 5

6 8 9

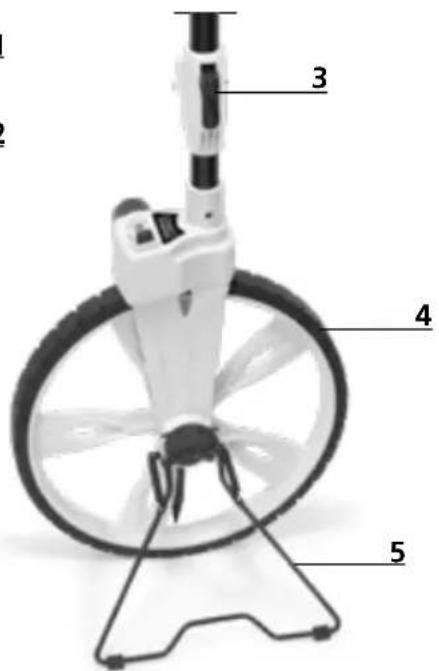

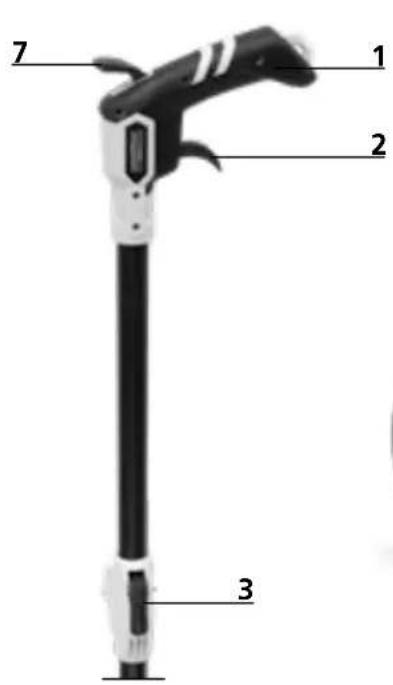

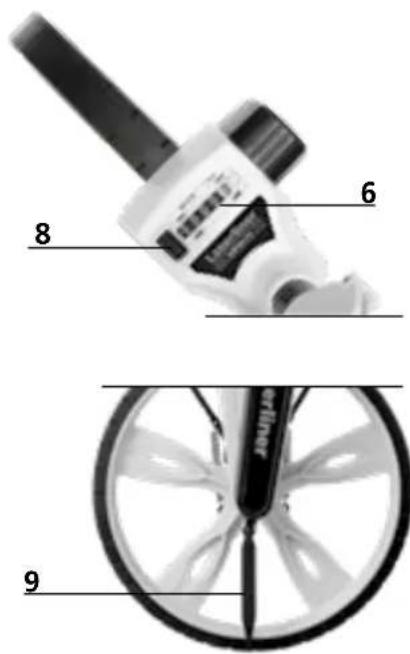

1 Mâner antialunecare
2 Blocarea roții de măsurare
3 Levier de blocare

4 Roată măsurare cu circumferință de 1 m
5 Stativ (pliabil)
6 Contor mecanic

7 Ştergere valoare măsurare
8 Ştergere valoare măsurare

9 Indicator mobil pentru indicarea poziției de pornire și finalizare

Laserliner

1 Ştergere valoare măsurare

Sistemul mecanic de contorizare se poate reseta la zero apăsând tasta 7 sau maneta 8.

3 Rabatați deschis stativul

2 Plierea pentru transport

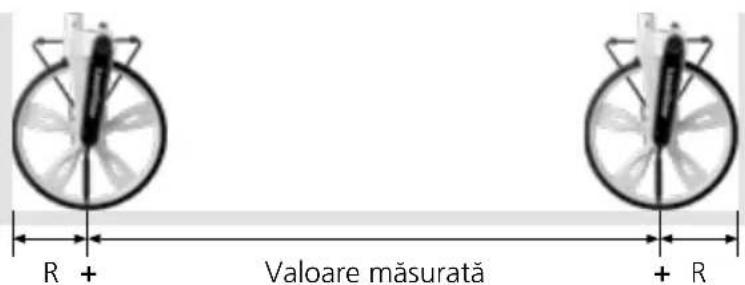

1. Asezați roata de măsurare cu partea posterioară a roții la perete.
2. Deplasați roata de măsurare în linie dreaptă până la al doilea perete.
3. Citiți valoarea măsurată și adăugați-o la diametrul roții.

R + Valoare măsurată + R

Pentru a obține un rezultat de măsurare exact bara de ghidare trebuie condusă în același unghi pe întreg parcursul măsurării. Se recomandă o aliniere în plan orizontal.

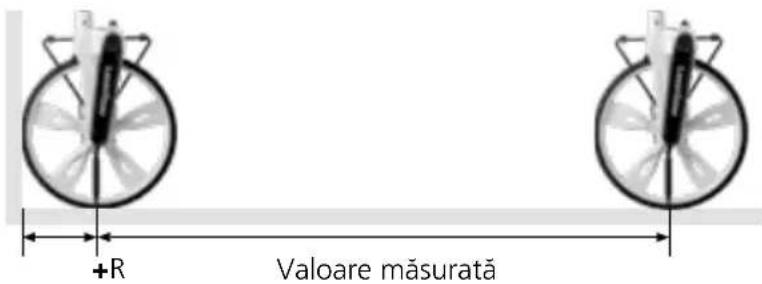

5 Măsurarea de la perete la un punct

1. Aşezati roata de măsurare cu partea posterioară a roții la perete.
2. Deplasați roata de măsurare în linie dreaptă până la punctul marcat.
3. Citiți valoarea măsurată și adăugați-o la raza roții.

+R Valoare măsurată

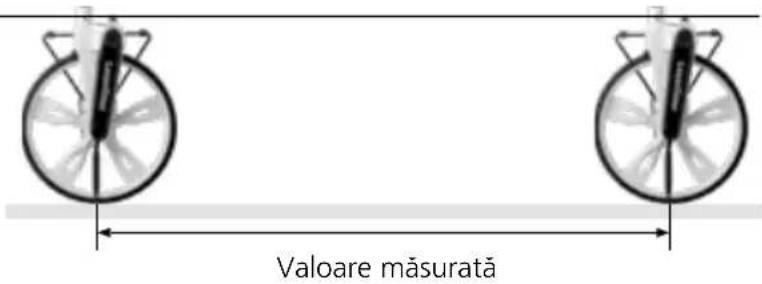

6 Măsurarea de la un punct la un alt punct

1. Asezați indicatorul (9) la primul punct marcat.
2. Deplasați roata de măsurare în linie dreaptă până la al doilea punct marcat.
3. Citiți valoare măsurată.

Valoare măsurată

Indicații privind întreținerea și îngrijirea

Curățați toate componentele cu o lavetă ușor umedă și evitați utilizarea de agenți de curățare, abrazivi și de dizolvare. Depozitați aparatul la un loc curat, uscat.

Calibrare

Aparatul de măsură trebuie să fie calibrat și verificat în mod regulat pentru a garanta exactitatea rezultatelor măsurătorilor. Recomandăm un interval de calibrare de un an.

Date tehnice Ne rezervăm dreptul să efectuăm modificări tehnice. 20W03

Exactitate	± 0,1%
Rază de acțiune 0 – 9.999,9 m
Rază roată măsurare 159 mm
Circumferință roată măsurare	1000 mm
Funcții Măsurare lungimii, Adăugarea și scăderea lungimilor
Unități m
Condiții de depozitare -20°C ... 80°C	C, umiditate aer max. 80% rH, fără formare condens, înălțime de lucru max. 4000 m peste NN (nul normal)
Condiții de depozitare -30°C ... 80°C	C, umiditate aer max. 80% rH
Dimensiuni (L x Î x A)	318 x 1000 x 140 mm
Greutate 1800 g (fără accesorii)

Prevederile UE și debarasarea

Aparatul respectă toate normele necesare pentru circulaț ia liberă a mărfii pe teritoriul UE.

Acest produs este un aparat electric și trebuie colectat separat și debarasat în conformitate cu normativa europeană pentru aparate uzate electronice și electrice.

Pentru alte indicații privind siguranța și indicații suplimentare vizitați:

http://laserliner.com/info?an=AET
