RollPilot S12 - Mesafe Ölçer Laserliner - Ücretsiz kullanım kılavuzu

Ürün Türü	Mekanik Tekerlekli Mesafe Ölçer
Marka	Laserliner
Model	RollPilot S12
Hassasiyet	± %0,1
Menzil	0 – 9.999,9 m
Ölçüm Tekerleği Yarıçapı	159 mm
Ölçüm Tekerleği Çevresi	1000 mm
Fonksiyonlar	Uzunluk ölçümü, uzunlukları toplama ve çıkarma
Birimler	metre
Çalışma Koşulları	-20°C ila 80°C, maks. %80 bağıl nem
Depolama Koşulları	-30°C ila 80°C, maks. %80 bağıl nem
Boyutlar (U x Y x D)	318 x 1000 x 140 mm
Ağırlık	1800 g (aksesuarsız)
Güç Kaynağı	Manuel (pilsiz)
Hareketli İbre	Başlangıç ve bitiş konumlarını gösterir
Mekanik Sayaç	(7) tuşu veya (8) kolu ile sıfırlanabilir
Tutamak	Kaymaz
Destek Ayağı	Katlanabilir
Bakım	Hafif nemli bir bezle temizleyin; temizlik ürünleri, aşındırıcılar veya çözücüler kullanmayın. Kuru ve temiz bir yerde saklayın.
Güvenlik	Yalnızca amaçlanan kullanım için kullanın; çocukların erişemeyeceği yerde tutun; değiştirmeyin; mekanik yüklerden, aşırı sıcaklıklardan, nemden, titreşimlerden kaçının.
Kalibrasyon	Yılda bir kez önerilir
AB Uyumluluğu	AB normlarına uygundur; WEEE yönergesine göre imha edin

Sık sorulan sorular - RollPilot S12 Laserliner

İki duvar arasındaki mesafe nasıl ölçülür?

Tekerleğin arkasını ilk duvara dayayın, cihazı ikinci duvara kadar düz bir çizgide yuvarlayın, ardından görüntülenen mesafeyi okuyun. Duvarlar arasındaki gerçek mesafeyi elde etmek için tekerlek çapını (318 mm) ekleyin.

Sayaç nasıl sıfırlanır?

Her yeni ölçümden önce değeri sıfırlamak için mekanik sayaç üzerindeki 7 tuşunu veya 8 kolunu kullanın.

Bir duvardan belirli bir noktaya nasıl ölçülür?

Tekerleğin arkasını duvara dayayın, işaretli noktaya kadar yuvarlayın, ardından mesafeyi okuyun. Tam mesafeyi elde etmek için tekerlek yarıçapını (159 mm) ekleyin.

Bir noktadan diğerine nasıl ölçülür?

Hareketli ibreyi (9) ilk noktaya yerleştirin, ikinci noktaya kadar düz bir çizgide yuvarlayın ve doğrudan görüntülenen mesafeyi okuyun.

Tekerleğin çapı nedir?

Tekerleğin yarıçapı 159 mm'dir, bu nedenle çapı 318 mm'dir. Çevresi 1000 mm'dir.

Mesafe ölçer nasıl bakım yapılır?

Tüm bileşenleri hafif nemli bir bezle temizleyin. Temizlik ürünleri, aşındırıcılar veya çözücüler kullanmayın. Cihazı kuru ve temiz bir yerde saklayın.

Cihazın hassasiyeti nedir?

Hassasiyet ± %0,1'dir, bu da ölçülen metre başına 1 mm hataya karşılık gelir.

Taşıma için cihaz nasıl saklanır?

Destek ayağını (5) katlayın ve cihazı taşıma konumuna getirin. Kolay taşıma için sağlanan çantayı kullanın.

Ölçüm hatalı görünüyorsa ne yapmalı?

Tekerleğin engellenmediğinden ve zeminin temiz olduğundan emin olun. Hata devam ederse, yıllık kalibrasyon yapın. Cihazın darbelere veya aşırı neme maruz kalmadığından emin olun.

Cihaz su geçirmez mi?

Hayır, cihaz su geçirmez değildir. Neme ve kuma maruz kalmaktan kaçının. Suyla temas halinde hemen kurulayın.

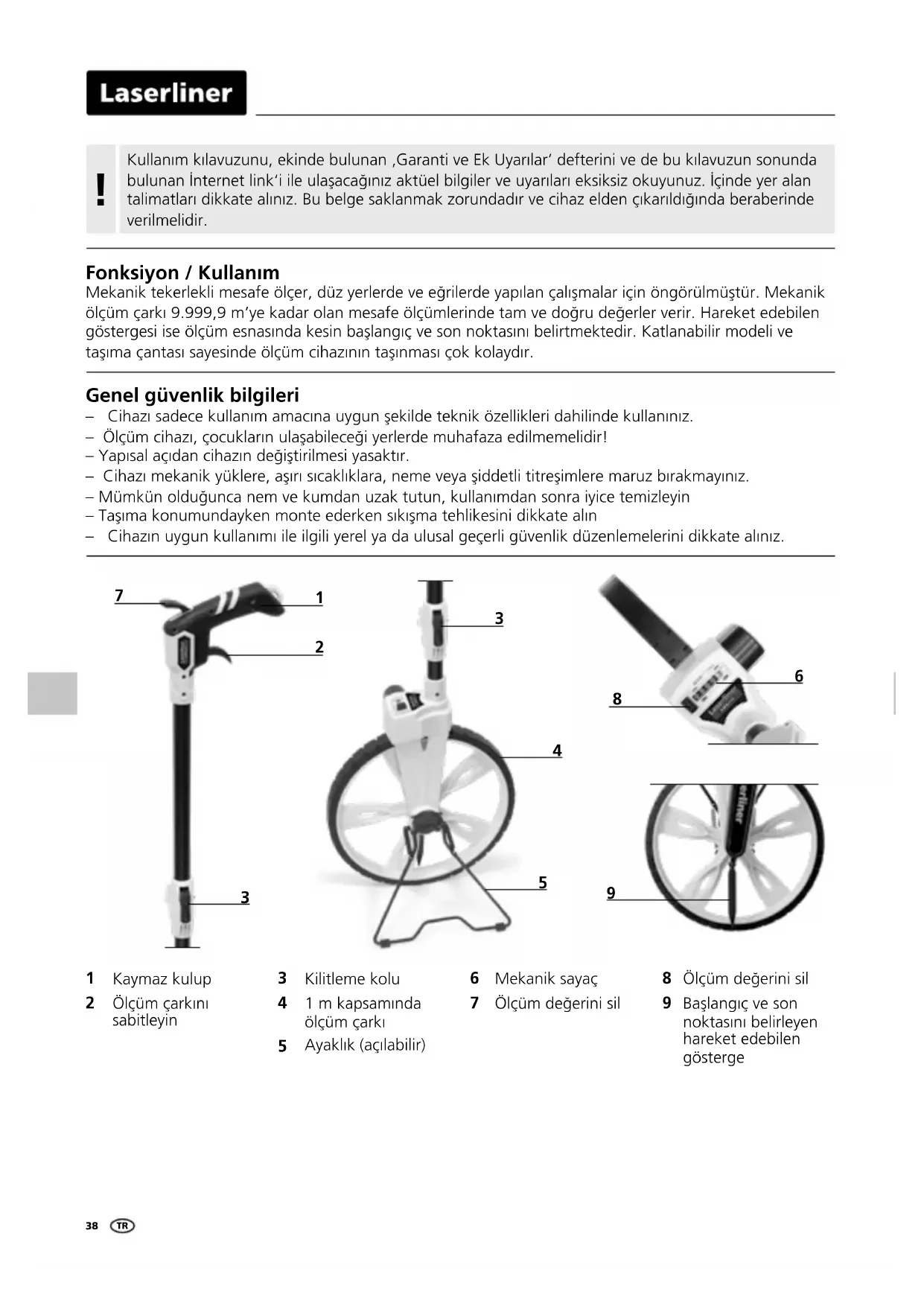

KULLANIM KILAVUZU RollPilot S12 Laserliner

Kullanım kılavuzunu, ekinde bulunan „Garanti ve Ek Uyarılar’ defterini ve de bu kılavuzun sonunda bulunan İnternet link’i ile ulaşacağını aktüel bilgiler ve uyarıları eksiksiz okuyunuz. İçinde yer alan talimatları dikkate alınız. Bu belge saklanmak zorundadır ve cihaz elden çıkarıldığında beraberinde verilmelidir.

Fonksiyon / Kullanım

Mekanik tekerlekli mesafe ölçer, düz yerlerde ve eğrilerde yapılan çalışmalar için öngörülmüştür. Mekanik ölçüm çarkı 9.999,9 m'ye kadar olan mesafe ölçümlerinde tam ve doğru değerler verir. Hareket edebilen göstergesi ise ölçüm esnasında kesin başlangıç ve son noktasını belirtmektedir. Katlanabilir modeli ve taşıma çantası sayesinde ölçüm cihazının taşınması çok kolaydır.

Genel güvenlik bilgileri

• Cihazı sadece kullanım amacına uygun şekilde teknik özellikleri dahilinde kullanınız.
• Ölçüm cihazı, çocukların ulaşabileceği yerlerde muhafaza edilmemelidir!
  – Yapısal açıdan cihazın değiştirilmesi yasaktır.
  – Cihazı mekanik yüklere, aşırı sıcaklıklara, neme veya şiddetli titreşimlere maruz bırakmayınız.
  – Mümkün olduğunca nem ve kumdan uzak tutun, kullanımdan sonra iyice temizleyin
• Taşıma konumundayken monte ederken sıkışma tehlikesini dikkate alın
• Cihazın uygun kullanımı ile ilgili yerel ya da ulusal geçerli güvenlik düzenlemelerini dikkate alınız.

7 1 2 3

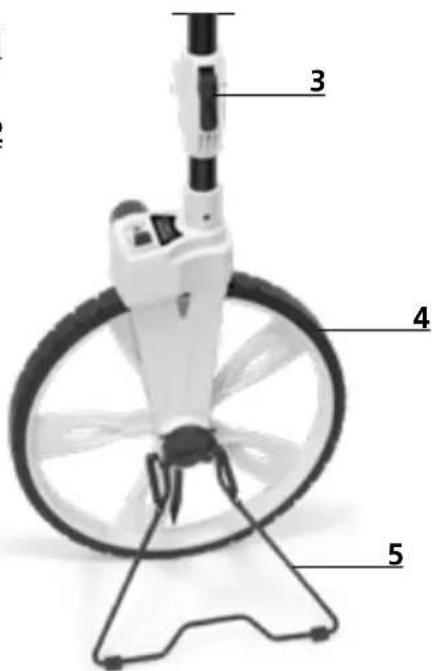

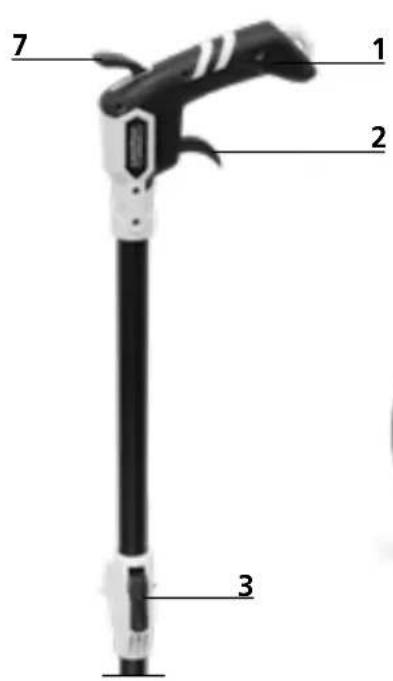

1 Kaymaz kulup
2 Ölçüm çarkını sabitleyin

3 Kilitleme kolu
4 1 m kapsamında ölcüm çarkı
5 Ayaklık (açılabilir)

3 4 5

6 Mekanik sayaç
7 Ölçüm değerini sil

6 8

8 Ölçüm değerini sil
9 Başlangıç ve son noktasını belirleyen hareket edebilen gösterge

1 Ölçüm değerini sil

Mekanik sayaç, tuş 7'ya basıldığında ya da manivela 8 ile sıfırlanabilir.

2 Taşımak için katlayın

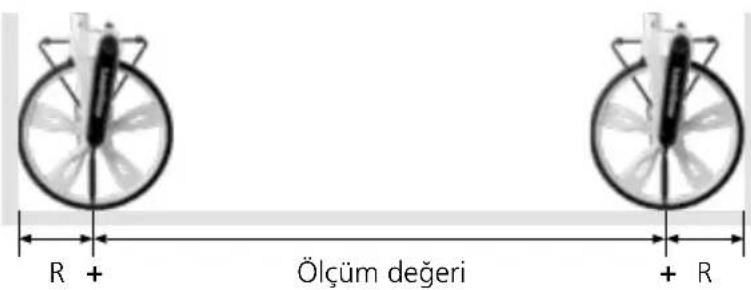

4 Duvardan duvara ölçüm

1. Ölçüm çarkını, çarkın arka tarafından duvara geleceği şekilde duvara yerleştiriniz.
2. Ölçüm çarkını dümdüz ikinci duvara kadar hareket ettiriniz.
3. Ölçüm değerini okuyunuz ve çarkın çapını buna ekleyiniz.

R + Ölçüm değeri + R

Kesin bir ölçüm değeri elde edebilmek için, kılavuz kolun tüm ölçüm süresince aynı açıda tutulması gerekir. Dikey şekilde ayarlı tutulması önerilir.

Laserliner

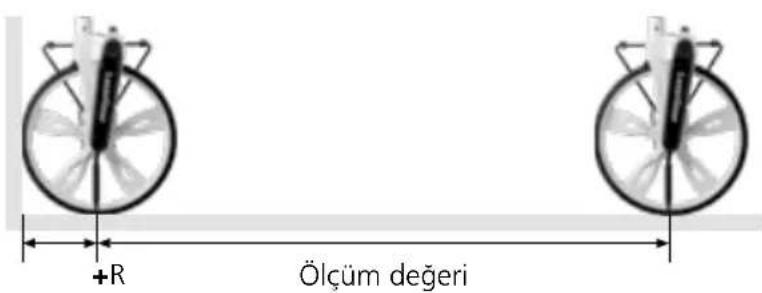

5 Duvardan noktaya ölçüm

1. Ölçüm çarkını, çarkın arka tarafından duvara geleceği şekilde duvara yerleştiriniz.
2. Ölçüm çarkını dümdüz işaretlenen noktaya kadar hareket ettiriniz.
3. Ölçüm değerini okuyunuz ve çarkın yarıçapını buna ekleyiniz.

+R Ölçüm değeri

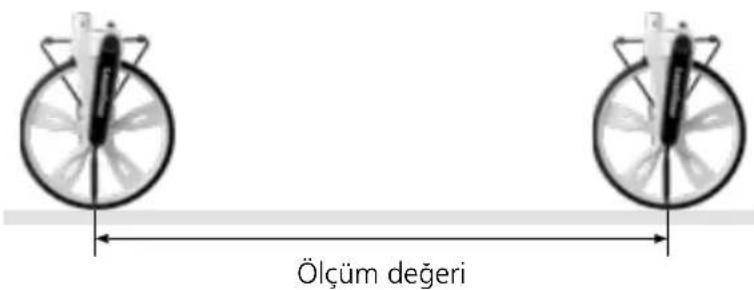

6 Noktadan noktaya ölçüm

1. İbreyi (9) işaretlenen ilk noktaya yerleştiriniz.
2. Ölçüm çarkını dümdüz işaretlenen ikinci noktaya kadar hareket ettiriniz.
3. Ölçüm değerini okuyunuz.

Ölçüm değeri

Bakıma koruma işlemlerine ilişkin bilgiler

Tüm bileşenleri hafifçe nemlendirilmiş bir bez ile temizleyin ve temizlik, ovalama ve çözümü maddelerinin kullanımından kaçının. Cihazı temiz ve kuru bir yerde saklayınız.

Kalibrasyon

Ölçüm cihazının düzenli olarak kalibre edilmesi gerekmektedir, ki ölçüm sonuçlarının doğruluğu sağlanabilinsin. Bizim tavsiyemiz bir yıllık ara ile kalibre edilmesidir.

Teknik özellikler Teknik değişiklikler saklıdır. 20W03

Hassasiyet ± 0,1%
Erişim alanı 0 – 9.999,9 m
Ölçüm çarkı yarı çapı 159 mm
Ölçüm çarkının kapsamı 1000 mm
Fonksiyonlar Uzunluk ölçümü, Uzunlukların eklenmesi ve çıkartılması
Birim ayarı m
Çalıştırma şartları -20°C ... 80°C, hava nemi maks. 80% rH, yoğuşmasız, çalışma yükseklik maks. 4000 m normal sıfır üzeri
Saklama koşulları	-30°C ... 80°C, hava nemi maks. 80% rH
Boyutlar (G x Y x D) 318 x 1000 x 140 mm
Ağırlık 1800 g (aksesuarı bulunmaz)

AB Düzenlemeleri ve Atık Arıtma

Bu cihaz, AB dahilindeki serbest mal ticareti için geçerli olan tüm gerekli standartların istemlerini yerine getirmektedir.

Bu ürün elektrikli bir cihaz olup Avrupa Birliği'nin Atık Elektrik ve Elektronik Eşyalar Direktifi uyarınca ayrı olarak toplanmalı ve bertaraf edilmelidir.

Diğer emniyet uyarıları ve ek direktifler için:

http://laserliner.com/info?an=AET
