Ürün Tipi	Lazer Mesafe Ölçer
Marka	Laserliner
Model	DistanceMaster Compact
Boyutlar (U x G x Y)	120 x 55 x 30 mm
Ağırlık	150 g
Güç Kaynağı	2 adet AAA pil (1,5 V)
Maksimum Menzil	30 m
Doğruluk	± 2 mm
Lazer Sınıfı	2 (görünür, < 1 mW)
Lazer Dalga Boyu	635 nm
Ölçüm Fonksiyonları	Mesafe, alan, hacim, dolaylı ölçüm (Pisagor)
Ekran	Arkadan aydınlatmalı, 4 satır
Hafıza	Son 20 ölçüm
Dahili su terazisi	Evet
Su Geçirmezlik	IP54 (sıçramalara karşı koruma)
Çalışma Sıcaklığı	-10°C ila 50°C
Bakım ve Temizlik	Merceği yumuşak ve kuru bir bezle temizleyin. Solvent kullanmayın.
Güvenlik	Lazer ışınına doğrudan bakmayın. Çocukların erişemeyeceği yerde saklayın.
Yedek Parçalar	Ayrı ayrı mevcut değildir. Satış sonrası servisle iletişime geçin.
Tamir Edilebilirlik	Yalnızca Laserliner yetkili servisi tarafından onarım.
Genel Bilgiler	Kılavuz notice-facile.com adresinden ücretsiz indirilebilir.

Sık sorulan sorular - DistanceMaster Compact Laserliner

Lazer mesafe ölçer nasıl açılıp kapatılır?

Açmak için AÇIK/Ölçüm düğmesine basın. Kapatmak için 2 saniye basılı tutun.

Piller nasıl değiştirilir?

Cihazın arkasındaki pil bölmesini açın. Kutuplara dikkat ederek iki adet AAA pil takın.

Maksimum ölçüm menzili nedir?

Standart bir yansıtıcı hedef için maksimum menzil 30 metredir.

Alan nasıl ölçülür?

Önce uzunluğu, sonra genişliği ölçün. Cihaz, m² cinsinden görüntülenen alanı otomatik olarak hesaplar.

Ekran 'Hata' gösteriyorsa ne yapmalı?

Hedefin yansıtıcı olduğundan ve ışını engelleyen bir engel olmadığından emin olun. Tekrar deneyin.

Lazer gözler için tehlikeli midir?

Bu bir Sınıf 2 lazerdir. Işına doğrudan bakmayın. Başkalarının gözlerine doğrultmaktan kaçının.

Dolaylı ölçüm (Pisagor) işlevi nasıl kullanılır?

Pisagor modunu seçin. Erişilemeyen bir mesafeyi hesaplamak için iki mesafe (ör: yükseklik ve köşegen) ölçün.

Cihaz su geçirmez mi?

IP54 korumasına sahiptir, sıçramalara dayanıklıdır ancak suya daldırılmamalıdır.

Lazer merceği nasıl temizlenir?

Merceği nazikçe silmek için yumuşak ve kuru bir bez kullanın. Kimyasal ürünler kullanmayın.

Tam kılavuz nereden indirilir?

notice-facile.com adresine gidin ve ücretsiz PDF indirme için 'DistanceMaster Compact Laserliner' araması yapın.

KULLANIM KILAVUZU DistanceMaster Compact Laserliner

Kullanım kılavuzunu, ekinde bulunan 'Garanti ve Ek Uyarılar' defterini ve de bu kılavuzun sonunda bulunan internet link'i ile ulaşacağını aktüel bilgiler ve uyarları eksiksiz okuyunuz. İçinde yer alan talimatları dikkate alınız. Bu belge saklanmak zorundadır ve lazer tesisatı elden çıkarıldığında beraberinde verilmelidir.

Fonksiyon / Kullanım

Renkli ekranlı lazer mesafe ölçer

– Uzunlukların, alanların, hacimlerin ölçümü

- Diyagonal, yatay ve dikey mesafelerin belirlenmesi için Min/Maks fonksiyonlu

Genel güvenlik bilgileri

• Cihazı sadece kullanım amacına uygun şekilde teknik özellikleri dahilinde kullanınız.
• Ölçüm cihazları ve aksesuarları çocuk oyuncakları değildir. Çocukların erişiminden uzak bir yerde saklayınız.
• Cihaz üzerinde değişiklikler veya yapısal değiştirmeler yasaktır. Bu durumda cihazın onay belgesi ve güvenlik spesifikasyonu geçerliliğini kaybetmektedir.
• Cihazı mekanik yüklere, aşırı sıcaklıklara, neme veya şiddetli titreşimlere maruz bırakmayınız.
• Bir veya birden fazla fonksiyonu arıza gösterdiğini de ya da batarya doluluğu zayıf olduğunda cihazın bir daha kullanılmaması gerekmektedir.
• Dış mekan kullanımında cihazın sadece uygun hava koşullarında ya da uygun koruyucu önlemler alınmak suretiyle kullanılmasına dikkat ediniz.
• Cihazın uygun kullanımı ile ilgili yerel ya da ulusal geçerli güvenlik düzenlemelerini dikkate alınız.

Emniyet Direktifleri

Sınıf 2'ye ait lazerlerin kullanımı

Lazer işini! Doğrudan işina bakmayiniz! Lazer sınıf 2 < 1 mW · 650 nm EN 60825-1:2014/AC:2017

• Dikkat: Lazer ışınına veya yansıyan ışına direkt olarak bakmayınız.
  – Lazer işinini insanların üstüne.doğrultmayınız.
• 2 sınıfı lazer işını göze vurduğunda gözlerin bilinçli olarak kapatılması ve başın derhal ışından dışarı çevrilmesi gerekmektedir.
• Lazer tesisatı üzerinde her türlü manipülasyon (değişiklik) yasaktır.
• Lazer ışınlarına veya yansımalarına (/refleksiyonlarına) asla optik cihazlar (büyüteç, mikroskop, dürbün, ...) aracılığıyla bakmayınız.

Emniyet Direktifleri

Elektromanyetik ışınlar ile muamele

• Ölçüm cihazı, 2014/53/AB sayılı Telsiz Ekipmanlar Yönetmeliği (RED) kapsamında bulunan 2014/30 AB sayılı Elektro Manyetik Uyumluluk Yönetmeliğinde (EMV) belirtilen.
• Mekansal kullanım kısıtlamalarının, örn. hastanelerde, uçaklarda, benzin istasyonlarında veya kalp pili taşıyan insanların yakınında, dikkate alınması gerekmektedir. Elektronik cihazların ve elektronik cihazlardan dolayı bunların tehlikeli boyutta etkilenmeleri veya arızalanmaları mümkündür.

DistanceMaster Compact

- Yüksek gerilimlerin veya yüksek elektromanyetik dalgalı akım alanlarının yakınlarında kullanılması ölçüm doğruluğunu etkileyebilir.

EKRAN:

a Ölçüm düzlemi (referans) arkada / önde
b Uzunluk / Alan / Hacim göstergesi
c Ölçüm değerleri / Ölçüm sonuçları Birim m / ft / inch / _' "
d Ara değerler / min./maks. değerleri
e Bar diyagramı, yansıma yüzeyinin ölçüm için ne kadar uygun olduğunu gösteriyor. Bu özellikle uzun mesafeli ölçümlerde, koyu yüzeylerde veya parlak aydınlıkta yardımcı olur.
f Pil sembolü
g min./maks. sükrekl ölçüm
h Hafıza
i Hatalı fonksiyon / servis gerekli

TUŞ TAKIMI:

1. AÇIK / Ölçme / min./maks. sükrekl ölçüm
2. Uzunluk, Alan, Hacim / Hafıza
3. Ölçüm düzlemi (referans) arkada / önde / Ölçü birimi m / ft / inch / _'_"
4. KAPALI / Son ölçüm değerlerinin silinmesi

Pilleri yerleştiriniz (bakınız şekil A)

Pil yuvasını açınız ve pilleri (2 x AAA tipi) gösterilen şekillere uygun bir şekilde yerleştiriniz. Bu arada kutupların doğru olmasına dikkat ediniz.

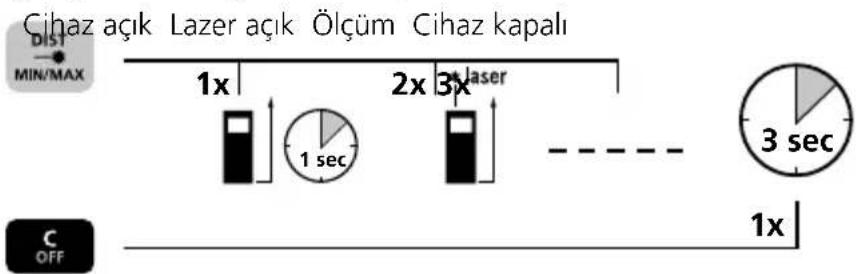

Çalıştırma, ölçme ve kapatma:

Ölçüm biriminin değiştirilmesi: m / ft / inch / _'_"

Son ölçüm değerinin silinmesi:

Laserliner

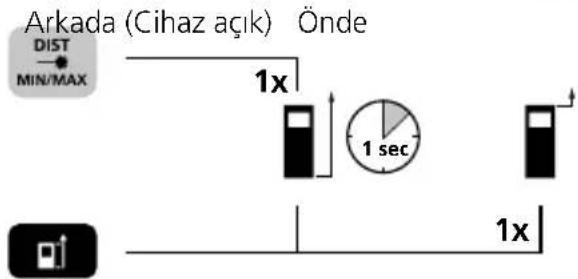

Ölçüm düzleminin (referans) değiştirilmesi:

Ölçüm fonksiyonlarının değiştirilmesi:

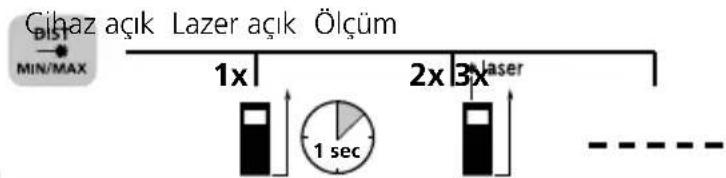

Uzunluk ölçümü:

Alan ölçümü:

Hacim ölçümü:

DistanceMaster Compact

Cihaz açık 3 sn basılı tutun, Bitir sonra tuşu bırakın

LCD ekranı en büyük değeri (maks), en küçük değeri (min) ve güncel değeri gösterir.

Bellek fonksiyonu:

Err101: Pilleri değiştiriniz

Err104: Hesaplama hatasi

Err152: lsi çok yüksek: > 40°C

Err153: Isı çok düşük: < 0°C

Err154: Ölçüm alanı dışında

Err155: Alınan sinyal fazla zayıf

Err156: Alınan sinyal fazla güçlü

Err157: Hatalı ölçüm veya zemin aydınlığı fazla

Err160: Ölçüm cihazı fazlasıyla hızlı hareket ettirildi

Önemli Uyarılar

• Lazer ölçüye esas olan ölçüm noktasını gösterir. Lazer ışınının alanına nesneler girmemelidir.
• Cihaz, ölçüm sırasında farklı oda sıcaklıklarını dengeler. Bu nedenle büyük sıcaklık farklarına sahip ortamlara geçildiğinde, ortam sıcaklığına uyması için kısa bir süre bekleyiniz.
• Bu cihaz açık alanlarda sadece kısıtlı olarak kullanılabilir, aşırı güneş ışığında ise hiç kullanılamaz.
  – Dışarda yapılan ölçümlerde yağmurlu, sisli ve karlı havalar ölçüm değerlerini etkileyebilir ve yanlış olmalarına yol açabilir.
• Uygunsuz şartlarda, ms. kötü yansımaları olan yüzeylerde maks. ölçüm sapması 3 mm üzerinde olabilir.
• Halılar, döşemeler veya perdeler lazeri mükemmel şekilde geri yansıtmaz. Düz olan yüzeyleri kullanınız.
• Camdan (pencere camı) geçen ölçümlerde ölçüm değerlerinde hata oluşabilir.
• Enerji tasarrufu fonksiyonu cihazı otomatik olarak kapatır.
  – Yumuşak bir bezle temizleyiniz. Gövde içine su girmemelidir.

Laserliner

Bakıma koruma işlemlerine ilişkin bilgiler

Tüm bileşenleri hafifçe nemlendirilmiş bir bez ile temizleyin ve temizlik, ovalama ve çözümü maddelerinin kullanımından kaçının. Uzun süreli bir depolama öncesinde bataryaları çıkarınız. Cihazı temiz ve kuru bir yerde saklayınız.

Kalibrasyon

Ölçüm cihazının düzenli olarak kalibre edilmesi gerekmektedir, ki ölçüm sonuçlarının doğruluğu sağlanabilinsin. Bizim tavsiyemiz bir yıllık ara ile kalibre edilmesidir.

Teknik özellikler (Teknik değişiklikler saklıdır. Rev21W31)

Hassasiyet (tipik)* ± 2 mm
(İç) ölçüm alanı** 0,1 m - 25 m	m
Lazer sınıfı 2 / < 1 mW (EN 60825-1:2014/AC:2017)
Lazer dalga boyu 650 nm
Çalıştırma şartları	-10°C ... 40°C, hava nemi maks. 80% rH,yoğuşmasız, çalışma yükseklik maks.2000 m normal sıfır üzeri
Saklama koşulları	-20°C ... 70°C,hava nemi maks. 80% rH
Otomatik kapama Lazer 30 san. / Cihaz 3 dak.
Elektrik beslemesi 2 x 1,5V LR03 (AAA)
Boyutlar (G x Y x D) 27 x 110 x 43 mm
Ağırlık 100 g (piller dahil)

* yansıması iyi olan hedef yüzeylerde ve oda ısısında 10 m'ye kadar ölçüm mesafesi. Yansıması az olan hedef yüzeylerde ölçüm sapması ± 0,2 mm/m oranında artabilir.
** maks. 5000 lüks değerinde

AB Düzenlemeleri ve Atık Aritma

Bu cihaz, AB dahilindeki serbest mal ticareti için geçerli olan tüm gerekli standartların istemlerini yerine getirmektedir.

Bu ürün elektrikli bir cihaz olup Avrupa Birliği'nin Atık Elektrik ve Elektronik Eşyalar Direktifi uyarınca ayrı olarak toplanmalı ve bertaraf edilmelidir.

Diğer emniyet uyarıları ve ek direktifler için:

http://laserliner.com/info?an=ACF
