Type de produit	Télémètre laser
Marque	Laserliner
Modèle	DistanceMaster Compact
Dimensions (L x l x H)	120 x 55 x 30 mm
Poids	150 g
Alimentation	2 piles AAA (1,5 V)
Portée maximale	30 m
Précision	± 2 mm
Classe laser	2 (visible, < 1 mW)
Longueur d'onde laser	635 nm
Fonctions de mesure	Distance, surface, volume, mesure indirecte (Pythagore)
Écran	Rétroéclairé, 4 lignes
Mémoire	Dernières 20 mesures
Niveau à bulle intégré	Oui
Étanchéité	IP54 (protection contre les éclaboussures)
Température de fonctionnement	-10°C à 50°C
Entretien et nettoyage	Nettoyer l'objectif avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Ne pas regarder directement le faisceau laser. Tenir hors de portée des enfants.
Pièces détachées	Non disponibles individuellement. Contacter le service après-vente.
Réparabilité	Réparation par un centre agréé Laserliner uniquement.
Informations générales	Notice téléchargeable gratuitement sur notice-facile.com

FOIRE AUX QUESTIONS - DistanceMaster Compact Laserliner

Comment allumer et éteindre le télémètre ?

Appuyez sur le bouton ON/Mesure pour allumer. Maintenez enfoncé 2 secondes pour éteindre.

Comment changer les piles ?

Ouvrez le compartiment à piles au dos de l'appareil. Insérez deux piles AAA en respectant la polarité.

Quelle est la portée maximale de mesure ?

La portée maximale est de 30 mètres pour une cible réfléchissante standard.

Comment mesurer une surface ?

Mesurez la longueur puis la largeur. L'appareil calcule automatiquement la surface affichée en m².

Que faire si l'écran affiche 'Error' ?

Vérifiez que la cible est bien réfléchissante et qu'aucun obstacle n'interrompt le faisceau. Réessayez.

Le laser est-il dangereux pour les yeux ?

Il s'agit d'un laser de classe 2. Ne regardez pas directement le faisceau. Évitez de pointer vers les yeux d'autrui.

Comment utiliser la fonction mesure indirecte (Pythagore) ?

Sélectionnez le mode Pythagore. Mesurez deux distances (ex: hauteur et diagonale) pour calculer une distance inaccessible.

L'appareil est-il étanche ?

Il possède une protection IP54, il résiste aux éclaboussures mais ne doit pas être immergé.

Comment nettoyer la lentille laser ?

Utilisez un chiffon doux et sec pour essuyer délicatement la lentille. N'utilisez pas de produits chimiques.

Où télécharger la notice complète ?

Rendez-vous sur notice-facile.com et recherchez 'DistanceMaster Compact Laserliner' pour un téléchargement gratuit au format PDF.

MODE D'EMPLOI DistanceMaster Compact Laserliner

Lisez entièrement le mode d'emploi, le carnet ci-joint « Remarques supplémentaires et concernant la garantie » et les renseignements et consignes présentés sur le lien Internet précisé à la fin de ces instructions. Suivez les instructions mentionnées ici. Conservez ces informations et les donner à la personne à laquelle vous remettez le dispositif laser.

Fonction / Utilisation

Télémetre laser avec écran d'affichage en couleur

• Mesure des distances, des surfaces et des volumes
• Fonction Min./Max. pour déterminer les sections diagonales, horizontales et verticales

Consignes de sécurité générales

• Utiliser uniquement l'instrument pour l'emploi prévu dans le cadre des spécifications.
• Les appareils et les accessoires ne sont pas des jouets.

Les ranger hors de portée des enfants.

• Les transformations ou modifications de l'appareil ne sont pas autorisées, et annuleraient l'homologation et les spécifications de sécurité.
• Ne pas soumettre l'appareil à une charge mécanique, ni à des températures extrêmes ni à de l'humidité ou à des vibrations importantes.
• Ne plus utiliser l'instrument lorsqu'une ou plusieurs fonction(s) ne fonctionne(nt) plus ou lorsque le niveau de charge de la pile est bas.
• Faire attention lors de l'utilisation à l'extérieur à n'utiliser l'appareil que dans les conditions météorologiques adéquates et/ou en prenant les mesures de sécurité appropriées.
• Prière de tenir compte des mesures de sécurité de l'administration locale et/ou nationale relative à l'utilisation correcte de l'appareil.

Consignes de sécurité

Utilisation des lasers de classe 2

Rayonnement laser! Ne pas regarder dans le faisceau. Appareil à laser de classe 2 < 1 mW · 650 nm EN 60825-1:2014/AC:2017

• Attention : Ne pas regarder le rayon direct ou réfléchi.
• Ne pas diriger le rayon laser sur des personnes.
• Si le rayonnement laser de la classe 2 touche les yeux, fermez délibérément les yeux et tournez immédiatement la tête loin du rayon.
• Il est interdit de manipuler (modifier) le dispositif laser.
• Ne jamais regarder le faisceau laser ni les réflexions à l'aide d'instruments optiques (loupe, microscope, jumelles, etc.).

Consignes de sécurité

Comportement à adopter lors de rayonnements électromagnétiques

• L'appareil de mesure respecte les directives et les valeurs limites de la compatibilité électromagnétique selon la directive CEM 2014/30/UE.
• Il faut tenir compte des restrictions des activités par ex. dans les hôpitaux, les avions, les stations-services ou à proximité de personnes portant un stimulateur cardiaque. Les appareils électroniques peuvent être la source ou faire l'objet de risques ou de perturbations.

DistanceMaster Compact

- L'utilisation de l'instrument de mesure à proximité de tensions élevées ou dans des champs alternatifs électromagnétiques forts peut avoir une influence sur la précision de la mesure.

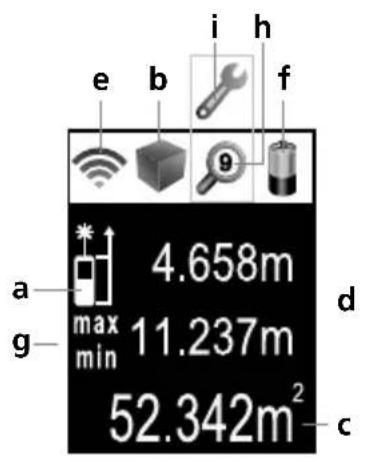

AFFICHAGE :

a Plan de mesure (référence) arrière / avant
b Affichage de la longueur / Affichage de la surface / Affichage du volume
c Valeurs mesurées / Résultats de mesure / Unité en m / ft / inch / _' _"
d Valeurs intermédiaires / Valeurs mini./maxi.
e Le graphique à barres montre à quel point la surface réfléchissante est adaptée à la mesure. Cela est particulièrement utile pour les mesures sur de grandes distances, sur des surfaces sombres ou en cas de lumière ambiante claire.
f Symbole des piles
g Mesure continue mini./maxi.
h Mémoire
i Dysfonctionnement / Maintenance nécessaire

CLAVIER :

1. MARCHE / Mesurer / Mesure continue mini./maxi.
2. Longueur, Surface, Volume / Mémoire
3. Plan de mesure (référence) arrière / avant / Unité de mesure en m / ft / inch / _' "
4. ARRÊT / Suppression des dernières valeurs mesurées

Mise en place des piles (voir illustration A)

Ouvrir le compartiment à piles et introduire les piles en respectant les symboles de pose. Veiller à ce que la polarité soit correcte.

Mise en marche, mesure et arrêt :

Changer d'unité de mesure :

m /ft / inch / _ ' _ "

Effacer la dernière valeur mesurée :

Laserliner

Commutation au plan de mesure (référence) :

Changer de fonctions de mesure :

Mesure de la longueur :

Instrument Laser activé Mesure

en marche

Mesure de la surface :

Mesure du volume :

Mesure continue mini./maxi.:

Instrument Appuyer dessus pendant Terminer en marche 3 secondes puis relâcher la touche

L'écran à cristaux liquides indique la valeur maximale (max.), la valeur minimale (min.) et la valeur actuelle.

Fonction de mémorisation :

Code erreur :

Err101: Echanger les piles

Err104: Erreur de calcul

Err152: Température trop élevée: > 40°C

Err153: Température trop basse: < 0°C

Err154: En dehors de la plage de mesure

Err155: Le signal reçu est trop faible

Err156: Le signal reçu est trop fort

Err157: Mesure erronée ou l'arrière-plan est trop clair

Err160: Mouvement trop rapide de l'instrument de mesure

Remarques importantes

- Le laser affi che le point jusqu'auquel la mesure sera effectuée. Aucun objet ne doit se dépasser dans le champ du rayon laser.

- Pendant la mesure, l'instrument compense les écarts de température ambiante. En cas d'écarts de température importants, tenez compte d'une courte période d'adaptation suite au changement de lieu.

- L'utilisation de l'instrument à l'extérieur est limitée et il n'est pas possible de l'utiliser en cas de fort ensoleillement.

– La pluie, le brouillard et la neige peuvent influencer voire fausser les mesures à l'air libre.

- L'écart peut être supérieur à 3 mm en cas de mauvaises conditions de mesure par ex. en cas de surfaces à mauvaise réflexion.

- Les tapis, les sièges rembourrés ou les rideaux ne renvoient pas le rayon laser de manière optimale. Utiliser des surfaces lisses.

– Dans le cas de mesures à travers du verre (vitres), il est possible que les résultats de mesure soient faussés.

- Une fonction d'économie d'énergie éteint automatique l'instrument.

- Nettoyage avec une lingette douce. L'eau ne doit pas pénétrer dans le boîtier.

Laserliner

Remarques concernant la maintenance et l'entretien

Nettoyer tous les composants avec un chiffon légèrement humide et éviter d'utiliser des produits de nettoyage, des produits à récurer ou des solvants. Retirer la/les pile(s) avant tout stockage prolongé de l'appareil. Stocker l'appareil à un endroit sec et propre.

Calibrage

Il est nécessaire de calibrer et de contrôler régulièrement l'instrument de mesure afin de garantir la précision des résultats de la mesure. Nous recommandons de procéder une fois par an à un calibrage.

Données techniques
(Sous réserve de modifications techniques. Rev21W31)

Précision (typique)* ± 2 mm
Plage de mesure(à l'intérieur)**	0,1 m - 25 m
Laser classer 2 / < 1 mW (EN	60825-1:2014/AC:2017)
Longueur de l'onde laser 650	nm
Conditions de travail	-10°C ... 40°C, humidité relative de l'air max. 80% rH, non condensante, altitude de travail max. de 2 000 m au-dessus du niveau moyen de la mer
Conditions de stockage	-20°C ... 70°C, humidité relative de l'air max. 80% rH
Arrêt automatique 30 secondes laser / 3 min appareil
Alimentation électrique 2 x 1,5V LR03 (AAA)
Dimensions (L x H x P) 27 x 1	10 x 43 mm
Poids 100 g (piles incluse)

* jusqu'à une distance de 10 m avec une surface cible bien réfléchissante et à température ambiante. L'écart de mesure peut atteindre ± 0,2 mm/m en cas de surfaces cibles à faible réflexion.

** à 5 000 lx max.

Réglementation UE et élimination des déchets

L'appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l'Union européenne.

Ce produit est un appareil électrique et doit donc faire l'objet d'une collecte et d'une mise au rebut sélectives conformément à la directive européenne sur les anciens appareils électriques et électroniques (directive DEEE).

Autres remarques complémentaires et consignes de sécurité sur http://laserliner.com/info?an=ACF

!
