Producttype	Laserafstandsmeter
Merk	Laserliner
Model	DistanceMaster Compact
Afmetingen (L x B x H)	120 x 55 x 30 mm
Gewicht	150 g
Voeding	2 AAA-batterijen (1,5 V)
Maximaal bereik	30 m
Nauwkeurigheid	± 2 mm
Laserklasse	2 (zichtbaar, < 1 mW)
Lasergolflengte	635 nm
Meetfuncties	Afstand, oppervlakte, volume, indirecte meting (Pythagoras)
Scherm	Verlicht, 4 regels
Geheugen	Laatste 20 metingen
Ingebouwde waterpas	Ja
Waterdichtheid	IP54 (bescherming tegen spatwater)
Bedrijfstemperatuur	-10°C tot 50°C
Onderhoud en reiniging	Reinig de lens met een zachte, droge doek. Gebruik geen oplosmiddelen.
Veiligheid	Kijk niet rechtstreeks in de laserstraal. Buiten bereik van kinderen houden.
Reserveonderdelen	Niet afzonderlijk verkrijgbaar. Neem contact op met de klantenservice.
Repareerbaarheid	Reparatie uitsluitend door een erkend Laserliner-servicecentrum.
Algemene informatie	Handleiding gratis te downloaden op notice-facile.com

Veelgestelde vragen - DistanceMaster Compact Laserliner

Hoe schakel ik de afstandsmeter in en uit?

Druk op de knop ON/Meet om in te schakelen. Houd 2 seconden ingedrukt om uit te schakelen.

Hoe vervang ik de batterijen?

Open het batterijvak aan de achterkant van het apparaat. Plaats twee AAA-batterijen met de juiste polariteit.

Wat is het maximale meetbereik?

Het maximale bereik is 30 meter voor een standaard reflecterend doel.

Hoe meet ik een oppervlakte?

Meet de lengte en vervolgens de breedte. Het apparaat berekent automatisch de oppervlakte weergegeven in m².

Wat te doen als het scherm 'Error' weergeeft?

Controleer of het doel reflecterend is en of er geen obstakel de straal onderbreekt. Probeer opnieuw.

Is de laser gevaarlijk voor de ogen?

Het is een laser van klasse 2. Kijk niet rechtstreeks in de straal. Richt niet op andermans ogen.

Hoe gebruik ik de indirecte meetfunctie (Pythagoras)?

Selecteer de Pythagoras-modus. Meet twee afstanden (bijv. hoogte en diagonaal) om een ontoegankelijke afstand te berekenen.

Is het apparaat waterdicht?

Het heeft een beschermingsgraad IP54, het is spatwaterdicht maar mag niet worden ondergedompeld.

Hoe reinig ik de laserlens?

Gebruik een zachte, droge doek om de lens voorzichtig schoon te vegen. Gebruik geen chemicaliën.

Waar download ik de volledige handleiding?

Ga naar notice-facile.com en zoek naar 'DistanceMaster Compact Laserliner' voor een gratis download in PDF-formaat.

GEBRUIKSAANWIJZING DistanceMaster Compact Laserliner

Lees de handleiding, de bijgevoegde brochure, Garantie- en aanvullende aanwijzingen' evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie en geef ze door als u de laserinrichting doorgeeft.

Functie / toepassing

Laser-afstandsmeter met kleurendisplay

– Voor het meten van lengten, oppervlakken en volumes

- Min-/max-functie voor de bepaling van diagonale, horizontale en verticale trajecten

Algemene veiligheidsaanwijzingen

- Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.

- De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.

- Ombouwwerkzaamheden of veranderingen aan het apparaat zijn niet toegestaan, hierdoor komen de goedkeuring en de veiligheidsspecificatie te vervallen.

- Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen.

- Het apparaat mag niet meer worden gebruikt als een of meerdere functies uitvallen of de batterijlading zwak is.

- Let bij gebruik buitenshuis op dat het apparaat alleen onder dienovereenkomstige weersomstandigheden resp. na het treffen van geschikte veiligheidsmaatregelen toegepast wordt.

- Neem de veiligheidsvoorschriften van lokale resp. nationale instantiesvoor het veilige en deskundige gebruik van het apparaat in acht.

Veiligheidsinstructies

Omgang met lasers van klasse 2

Laserstraling! Niet in de straal kijken! Laser klasse 2 < 1 mW · 650 nm EN 60825-1:2014/AC:2017

- Opgelet: Kijk nooit in de directe of reflecterende straal.

– Richt de laserstraal niet op personen.

- Als laserstraling volgens klasse 2 de ogen raakt, dient u deze bewust te sluiten en uw hoofd zo snel mogelijk uit de straal te bewegen.

- Manipulaties (wijzigingen) aan de laserinrichting zijn niet toegestaan.

- Bekijk de laserstraal of de reflecties nooit met behulp van optische apparaten (loep, microcoop, verrekijker, ...).

Veiligheidsinstructies

Omgang met elektromagnetische straling

- Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU.

- Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is mogelijk.

DistanceMaster Compact

- Bij de toepassing in de buurt van hoge spanningen of hoge elektromagnetische wisselvelden kan de meetnauwkeurigheid negatief worden beïnvloed.

DISPLAY:

a Meetniveau (referentie) achter / voor
b Weergave lengte / oppervlak / volume
c Meetwaarden / meetresultaten eenheid m / ft / inch / _' _"
d Tussenwaarden / min-/max-waarde
e Het staafdiagram geeft aan hoe geschikt het reflectieoppervlak is voor de meting. Dit is bijzonder handig bij metingen op grote afstand, donkere oppervlakken of fel omgevingslicht.
f Batterijsymbool
g Constante min/max-meting
h Geheugen
i Storing / service vereist

TOETSENBORD:

1. AAN / Meten / Constante min/max-meting
2. Lengte, oppervlak, volume / Geheugen
3. Meetniveau (referentie) achter / voor / Meeteenheid m/ft/inch/_'_"
4. UIT / Wissen van de laatste meetwaarden

Batterij plaatsen (zie afbeelding A).

Open het batterijvakje en plaats de batterijen overeenkomstig de installatie symbolen. Let daarbij op de juiste polariteit.

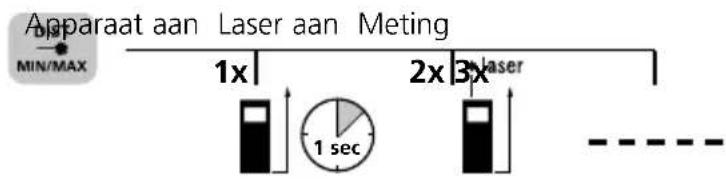

Inschakelen, meten en uitschakelen:

Meeteenheid omschakelen:

m /ft / inch / _' _"

Wissen van de laatste meetwaarde:

Laserliner

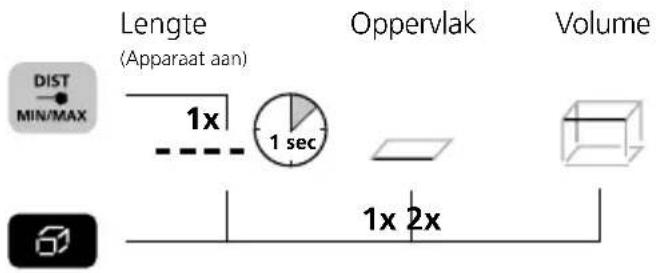

Meetfunctie omschakelen:

Lengtemeting:

Oppervlaktemeting:

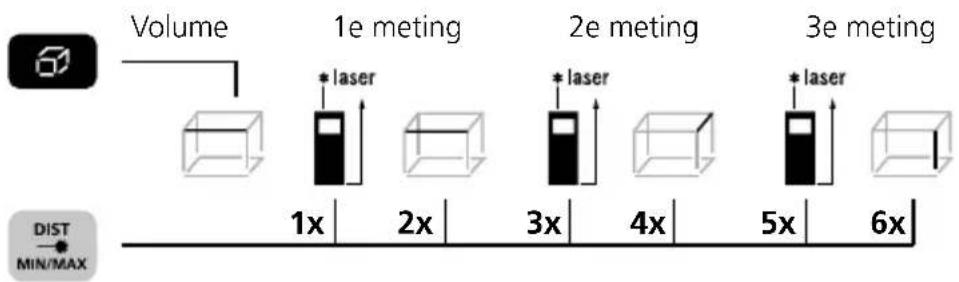

Volumemeting:

Constante min/max-meting:

Apparaat aan 3 sec. lang indrukken, Afsluiten daarna de toets loslaten

Het LC-display geeft de grootste waarde (max.), de kleinste waarde (min.) en de actuele waarde aan.

Geheugenfunctie:

Foutcode:

Err101: Batterij is bijna leeg

Err104: Berekeningsfout

Err152: Temperatuur is te hoog: > 40°C

Err153: Temperatuur is te laag: < 0°C

Err154: Buiten het meetbereik

Err155: Ontvangen signaal te zwak

Err156: Ontvangen signaal te sterk

Err157: Verkeerde meting of achtergrond te licht

Err160: Te snelle beweging van het meetapparaat

Belangrijke opmerkingen

– De laser geeft het meetpunt aan tot waar gemeten wordt.
De laserstraal mag niet door voorwerpen onderbroken worden.
- Bij de meting compenseert het apparaat verschillende ruimte-temperaturen. Houd daarom rekening met een korte aanpassingstijd bij plaatsveranderingen met grote temperatuurverschillen.
- Het apparaat kan in het buitenbereik slechts beperkt worden toegepast en kan bij sterke zoninstraling niet worden gebruikt.
- Bij metingen in de openlucht kunnen regen, mist en sneeuw de meetresultaten beïnvloeden resp. vervalsen.
- Bij ongunstige omstandigheden zoals bijv. slecht reflecterende oppervlakken kan de maximale afwijking meer dan 3 mm bedragen.
- Tapijten, kussens of gordijnen reflecteren de laser niet optimaal. Werk dus met gladde oppervlakken.
- Bij metingen door glas (ramen) kunnen de meetresultaten worden vervalst.
– Een energiebesparingsfunctie schakelt het apparaat automatisch uit.
- Reinig het apparaat met een zachte, droge doek. Er mag geen water in de behuizing dringen.

Laserliner

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder de batterij(en) voordat u het apparaat gedurende een langere tijd niet gebruikt. Bewaar het apparaat op een schone, droge plaats.

Kalibratie

Het meetapparaat moet regelmatig gekalibreerd en gecontroleerd worden om de nauwkeurigheid van de meetresultaten te kunnen waarborgen. Wij adviseren, het apparaat een keer per jaar te kalibreren.

Technische gegevens
(Technische veranderingen voorbehouden. Rev21W31)

Nauwkeurigheid (karakteristiek)*	± 2 mm
Meetbereik (binnen)** 0,1 m	- 25 m
Laserklasse 2 / < 1 mW (EN 60825-1:2014/AC:2017)
Lasergolflengte 650 nm
Werkomstandigheden	-10°C ... 40°C, luchtvochtigheid max. 80% rH, niet-condenserend, werkhoogte max. 2000 m boven NAP (Nieuw Amsterdams Peil)
Opslagvoorwaarden	-20°C ... 70°C, luchtvochtigheid max. 80% rH
Automatische uitschakeling 30 sec. laser / 3 min. apparaat
Stroomverzorging 2 x 1,5V LR03 (AAA)
Afmetingen (B x H x D) 27 x 110 x 43 mm
Gewicht 100 g (incl. batterijen)

* tot 10 m meetafstand bij goed reflecterend doeloppervlak en bij ruimtetemperatuur. Bij zwak reflecterende doeloppervlakken kan de meetafwijking +/- 2 mm/m groter worden.
** bij max. 5000 lux

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU.

Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder:

http://laserliner.com/info?an=ACF

!
