LaserRangeMaster Gi7 Pro - Afstandsmeter Laserliner - Gratis gebruiksaanwijzing en handleiding

Producttype	Laserafstandsmeter met groene lasertechnologie
Merk	Laserliner
Model	LaserRangeMaster Gi7 Pro
Afmetingen (L x H x D)	50 x 122 x 27 mm
Gewicht (inclusief batterijen)	140 g
Voeding	2 LR6 (AA) batterijen 1,5 V
Laserklasse	2, < 1 mW, 515 nm (groene laser)
Meetnauwkeurigheid (typisch)	± 2 mm (tot 10 m)
Meetbereik binnen	0,05 m – 70 m
Hoekmeetbereik	± 90°, resolutie 0,1°, nauwkeurigheid 0,1°
Hoofdfuncties	Afstand, oppervlakte, volume, continue meting, hoekfuncties 1+2+3, digitale waterpas, kalibratie hellingsensor, optellen/aftrekken, geheugen 50 posities
Connectiviteit	Digital Connection (IEEE 802.15.4, Bluetooth LE ≥4.x), maximaal bereik 10 m
Display	LCD-scherm met symbolen
Automatische uitschakeling	Laser na 30 s, apparaat na 3 min
Werkomstandigheden	-10 °C tot 40 °C, RV 20–85 % niet condenserend
Opslagomstandigheden	-20 °C tot 70 °C, RV max. 80 %
Reiniging	Met een zachte, licht vochtige doek; agressieve producten vermijden
Onderhoud	Jaarlijks kalibreren; batterijen verwijderen bij langdurige opslag
Veiligheid	Laser klasse 2: niet in de straal kijken, niet op ogen richten
Garantie	Volgens fabrikantvoorwaarden

Veelgestelde vragen - LaserRangeMaster Gi7 Pro Laserliner

Hoe schakelt u het apparaat in en uit?

Druk op de AAN/meten toets om het apparaat in te schakelen. Om uit te schakelen, houdt u de Verwijderen/UIT toets ingedrukt tot het uitschakelt.

Hoe wijzigt u de meeteenheid?

In de meetmodus drukt u op de Meetvlak/eenheid toets om te schakelen tussen m, inch en ft.

Hoe meet u een afstand?

Schakel het apparaat in, richt de laser op het doel en druk op DIST (AAN/meten toets). De afstand wordt op het scherm weergegeven.

Hoe gebruikt u de continue meetfunctie?

Selecteer de Continue meting min./max. modus met de functietoets. De meting start automatisch. Druk op DIST om te stoppen. Het scherm toont de max., min. en actuele waarden.

Hoe meet u een oppervlakte of volume?

Voor een oppervlakte: selecteer de Oppervlakte modus, meet de lengte en dan de breedte. Voor een volume: selecteer Volume, meet lengte, breedte en hoogte. De resultaten worden automatisch weergegeven.

Hoe gebruikt u de hoekfuncties 1, 2 of 3?

Selecteer de gewenste hoekfunctie (1, 2 of 3) met de functietoets. Volg de aanwijzingen op het scherm: meet de benodigde afstanden. De resultaten worden berekend via de 360° hellingsensor.

Hoe kalibreert u de hellingsensor?

Selecteer in het menu Kalibratie hellingsensor. Volg de instructies op het scherm, meestal door het apparaat op een vlak oppervlak te plaatsen en op een toets te drukken.

Hoe draagt u gegevens over via Digital Connection?

Activeer Digital Connection in het menu. Download op uw mobiel de compatibele app, activeer Bluetooth en maak verbinding met het apparaat. Metingen kunnen worden overgedragen.

Wat te doen bij een weergegeven fout (codes Er...)?

Raadpleeg de handleiding: Er101 = batterijen bijna leeg, Er108 = fout in Pythagoras-meting, Er118 = kalibratiefout, Er155 = zwak signaal, Er181 = overdrachtsfout, Er194 = waarde buiten bereik. Volg de aanbevolen acties.

Hoe reinigt en onderhoudt u het apparaat?

Reinig met een zachte, licht vochtige doek. Gebruik geen oplosmiddelen of schurende producten. Verwijder de batterijen als het apparaat langere tijd niet wordt gebruikt. Jaarlijkse kalibratie wordt aanbevolen.

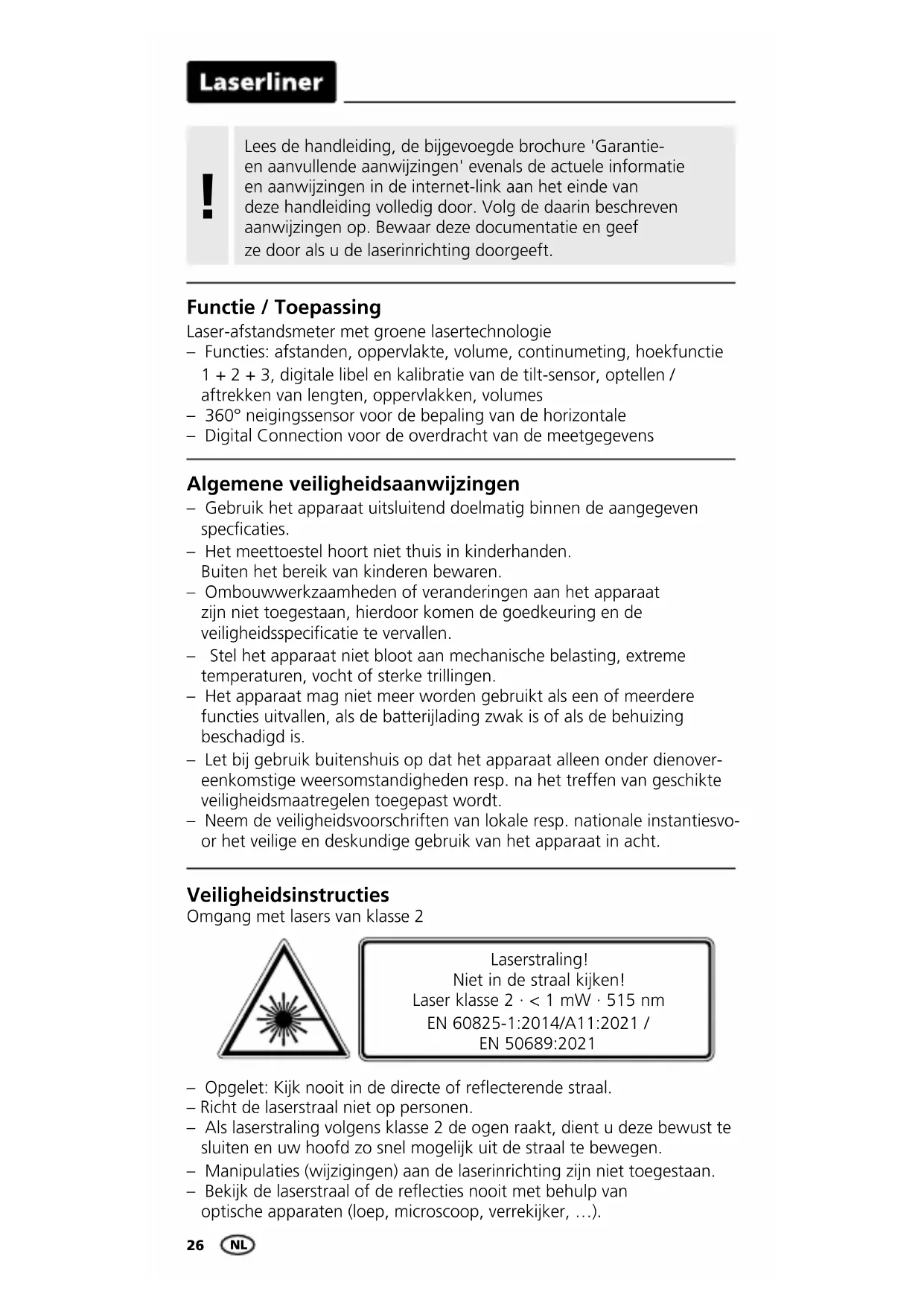

GEBRUIKSAANWIJZING LaserRangeMaster Gi7 Pro Laserliner

Lees de handleiding, de bijgevoegde brochure 'Garantie- en aanvullende aanwijzingen' evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie en geef ze door als u de laserinrichting doorgeeft.

Functie / Toepassing

Laser-afstandsmeter met groene lasertechnologie

• Functies: afstanden, oppervlakte, volume, continumeting, hoekfunctie 1 + 2 + 3 , digitale libel en kalibratie van de tilt-sensor, optellen / aftrekken van lengten, oppervlakken, volumes
• 360° neigingssensor voor de bepaling van de horizontale
• Digital Connection voor de overdracht van de meetgegevens

Algemene veiligheidsaanwijzingen

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• Het meettoestel hoort niet thuis in kinderhanden. Buiten het bereik van kinderen bewaren.
• Ombouwwerkzaamheden of veranderingen aan het apparaat zijn niet toegestaan, hierdoor komen de goedkeuring en de veiligheidsspecificatie te vervallen.
• Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen.
• Het apparaat mag niet meer worden gebruikt als een of meerdere functies uitvallen, als de batterijlading zwak is of als de behuizing beschadigd is.
• Let bij gebruik buitenshuis op dat het apparaat alleen onder dienovereenkomstige weersomstandigheden resp. na het treffen van geschikte veiligheidsmaatregelen toegepast wordt.
• Neem de veiligheidsvoorschriften van lokale resp. nationale instantiesvo- or het veilige en deskundige gebruik van het apparaat in acht.

Veiligheidsinstructies

Omgang met lasers van klasse 2

Laserstraling! Niet in de straal kijken! Laser klasse 2 · < 1 mW · 515 nm EN 60825-1:2014/A11:2021 / EN 50689:2021

• Opgelet: Kijk nooit in de directe of reflecterende straal.
• Richt de laserstraal niet op personen.
• Als laserstraling volgens klasse 2 de ogen raakt, dient u deze bewust te sluiten en uw hoofd zo snel mogelijk uit de straal te bewegen.
• Manipulaties (wijzigingen) aan de laserinrichting zijn niet toegestaan.
• Bekijk de laserstraal of de reflecties nooit met behulp van optische apparaten (loep, microcoop, verrekijker, ...).

Veiligheidsinstructies

Omgang met elektromagnetische straling

• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU.
• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is mogelijk.
• Bij de toepassing in de buurt van hoge spanningen of hoge elektromagnetische wisselvelden kan de meetnauwkeurigheid negatief worden beïnvloed.

Veiligheidsinstructies

Omgang met radiografische straling

• Het meettoestel is uitgerust met een radiografische interface.
• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit en radiografische straling volgens de radio-apparatuurrichtlijn 2014/53/EU (RED).
• Bij deze verklaart Umarex GmbH & Co. KG dat het radiografische installatietype LaserRange-Master Gi7 Pro voldoet aan de wettelijke eisen en verdere bepalingen van de Europese radio-apparatuurrichtlijn 2014/53/EU (RED). De volledige tekst van de EU-verklaring van overeenstemming is beschikbaar onder het volgende internetadres: http://laserliner.com/info?an=AHE

Ca. 6 keer helderder dan een typische, rode laser met 630 - 660 nm

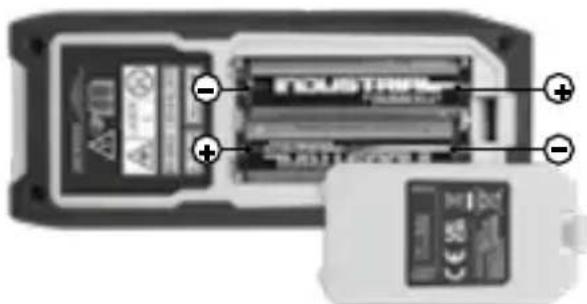

De batterijen plaatsen en verwijderen

Open het batterijvak aan de achterzijde van het toestel en plaats 2 x type AA. Let hierbij op de juiste polariteit. Plaats het deksel weer op het batterijvak. Het toestel kan nu worden ingeschakeld. Voordat u de batterijen verwijdert, moet het toestel worden uitgeschakeld.

a Weergave functiekeuze
b Meetniveau (referentie) achter / voor
c Weergave constante min/max-meting / oppervlak / volume / hoekfunctie 1 + 2 + 3
d Constante min/max-meting
e Meetwaarden / meetresultaten / storing / service vereist

f Neigingshoek apparaat

g Batterijsymbool

h Digital Connection geactiveerd

i Tussenwaarden / min-/max-waarde

j Optellen / aftrekken van lengten, oppervlakken, volumes

k Eenheid m / inch / ft

I Lengtemeting
m Constante min/max-meting
n Oppervlaktemeting
- Volumemeting
p Hoekfunctie 1

q Hoekfunctie 2

r Hoekfunctie 3

s Digitale libel

t Kalibratie van de tilt-sensor

u Geheugen

1. AAN / meten
2. Wissen van de laatste meetwaarden / UIT
3. Optellen van lengten, oppervlakken, volumes / opgeslagen meetwaarden bekijken
4. Meetniveau (referentie) achter / voor; eenheid m / inch / ft
5. Lengte / constante min/max-meting / oppervlak / volume / hoekfunctie 1 + 2 + 3 / digitale libel / kalibratie van de tilt-sensor / geheugen / Digital Connection
6. Aftrekken van lengten, oppervlakken, volumes / opgeslagen meetwaarden bekijken

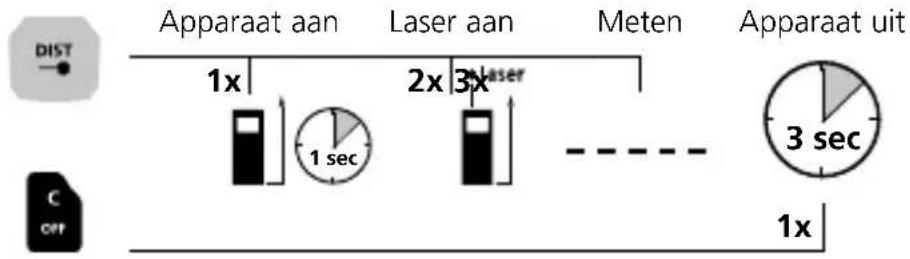

Inschakelen, meten en uitschakelen:

Meeteenheid omschakelen:

m / inch / ft

Wissen van de laatste meetwaarde:

Achter (Apparaat aan) Voor

DIST 1x 1 sec 1x

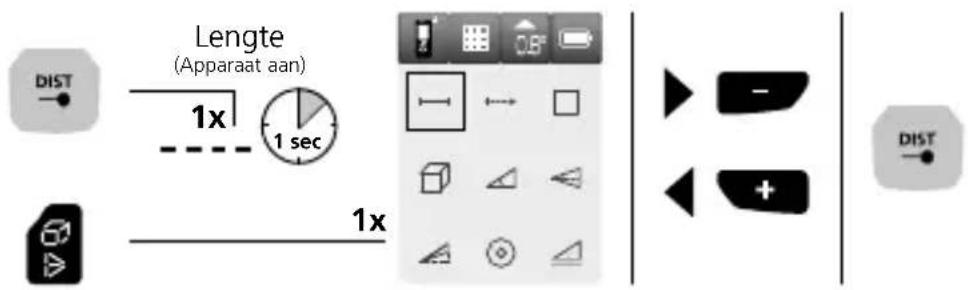

Functie omschakelen:

Lengte / constante min/max-meting / oppervlak / volume / hoekfunctie 1 + 2 + 3 / digitale libel / kalibratie van de tilt-sensor / geheugen / Digital Connection

Lengte (Apparaat aan) 1x 1 sec 1x DIST DIST

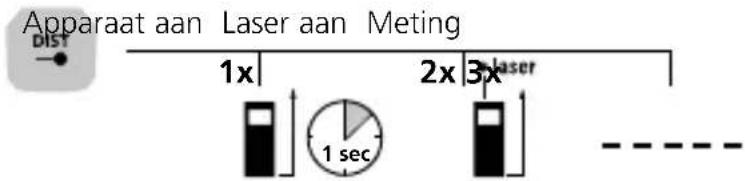

Lengtemeting:

Apparaat aan Laser aan Meting 1x 2x 3x 1 sec - - - - -

Laserliner

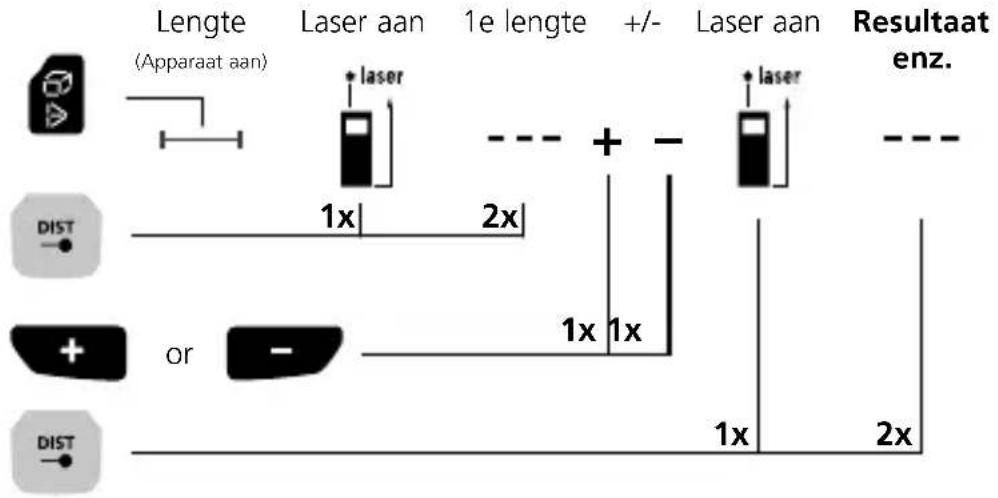

Optellen en aftrekken van lengten:


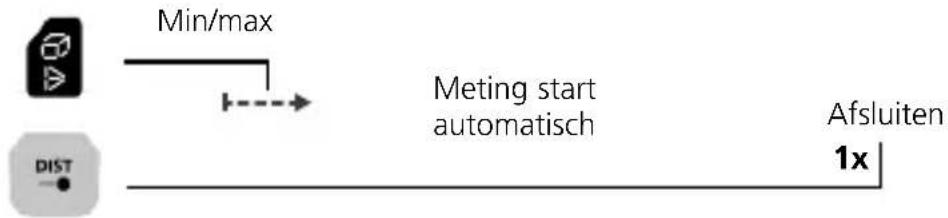

Constante min/max-meting:

Het LC-display geeft de grootste waarde (max.), de kleinste waarde (min.) en de actuele waarde aan.

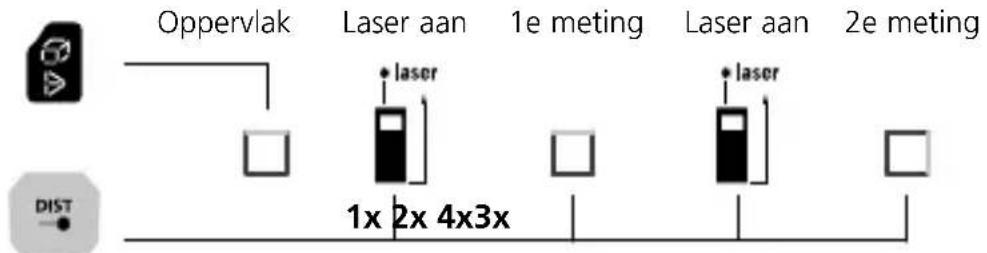

Oppervlaktemeting:

Oppervlak Laser aan 1e meting Laser aan 2e meting 1x 2x 4x3x * laser * laser DIST

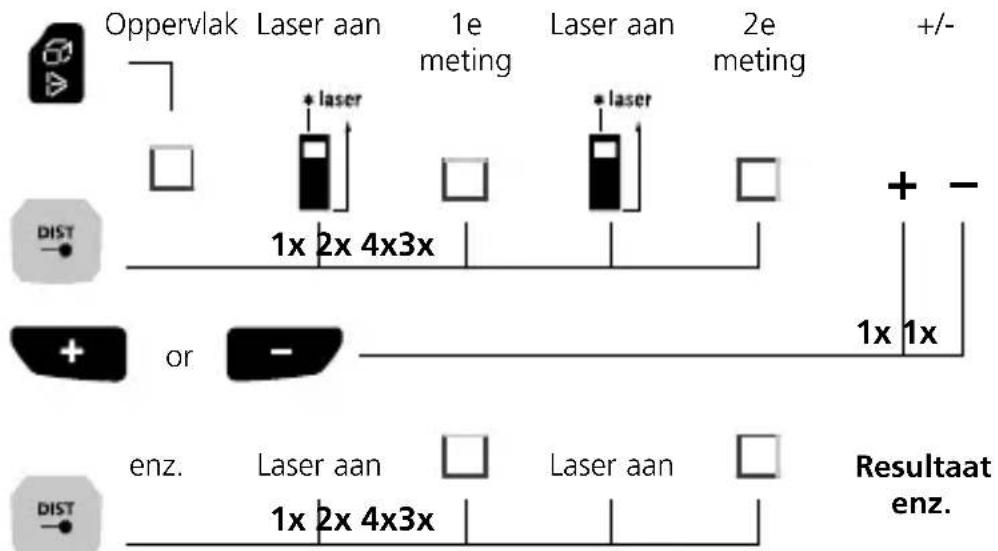

Oppervlakteberekening:

Oppervlak Laser aan 1e meting Laser aan 2e meting +/- DIST 1x 2x 4x3x + - or - 1x 1x enz. Laser aan □ Laser aan □ Resultaat 1x 2x 4x3x enz. dist enz.

Het meetresultaat wordt bepaald door de 360°-neigingssensor.

De achterzijde van het apparaat is bedoeld als referentievlak voor de meting van hoeken.

Laserliner

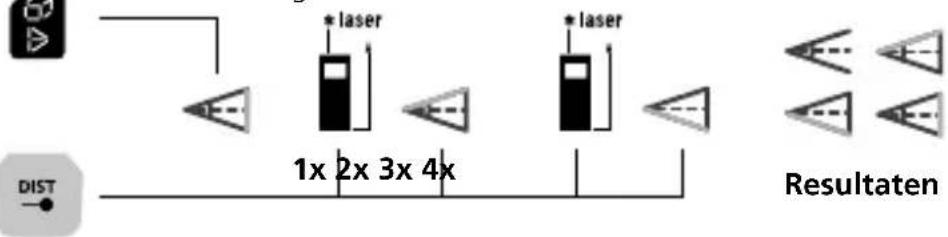

Hoekfunctie 2:

Hunkfunctie 2 Meting

1x 2x 3x 4x * laser * laser DIST Resultaten

Het meetresultaat wordt bepaald door de 360°-neigingssensor.

De achterzijde van het apparaat is bedoeld als referentievlak voor de meting van hoeken.

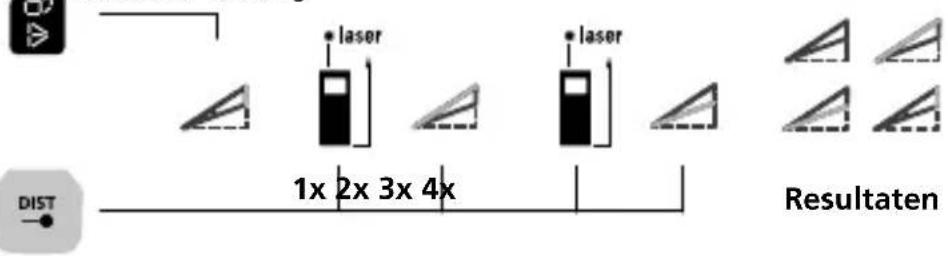

Hoekfunctie 3:

Hunkfunctie 3 Meting

laser laser 1x 2x 3x 4x Resultaten DIST

Het meetresultaat wordt bepaald door de 360°-neigingssensor.

De achterzijde van het apparaat is bedoeld als referentievlak voor de meting van hoeken.

Digitale libel:

De digitale libel is bedoeld voor de horizontale uitlijning van het meettoestel.

Kalibratie van de tilt-sensor:

Volg de instructies op het display op om de neigingssensor (tilt) te kalibreren.

Geheugenfunctie:

Het toestel beschikt over 50 geheugenplaatsen.

+ ← 01 ... 50 ► -

Het toestel beschikt over een Digital Connection die de draadloze gegevensoverdracht naar mobiele eindtoestellen (bijv. smartphone, tablet) mogelijk maakt.

Voor de systeemvereisten van een Digital Connection verwijzen wij naar https://packd.li/ble/v2

Het toestel kan een draadloze verbinding opbouwen naar toestellen die compatibel zijn met de technische standaard IEEE 802.15.4. De standaard IEEE 802.15.4 is een overdrachtsprotocol voor Wireless Personal Area Networks (WPAN).

De reikwijdte is beperkt tot max. 10 m van het eindtoestel en is in sterke mate afhankelijk van de omgevingsvoorwaarden zoals bijv. de dikte en de samenstelling van muren, van radiografische storingsbronnen en van de verzendings-/ontvangsteigenschappen van het eindtoestel.

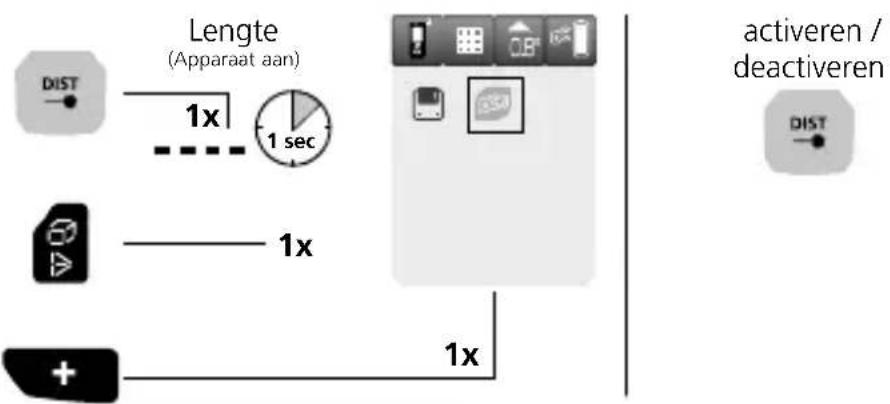

Digital Connection activeren / deactiveren:

Lengte (Apparaat aan) 1x 1 sec 1x 1x activeren / deactiveren DIST +

Na de activering verschijnt het Digital Connection-symbol op het display (h). Bij een actieve functie kan een mobiel eindtoestel door middel van een app met het meettoestel worden verbonden.

Applicatie (app)

Voor het gebruik van de Digital Connection is een applicatie vereist. Deze kunt u al naargelang het eindtoestel in de betreffende 'stores' downloaden:

Let op dat de draadloze interface van het mobiele eindtoestel geactiveerd moet zijn.

Laserliner

Na de start van de applicatie en de geactiveerde Digital Connection kan een mobiel eindtoestel een verbinding maken met het meettoestel. Als de applicatie meerdere actieve meettoestellen herkent, kiest u het passende meettoestel uit de lijst.

Bij de volgende start kan de verbinding naar dit meettoestel automatisch tot stand worden gebracht.

Belangrijke opmerkingen

• De laser geeft het meetpunt aan tot waar gemeten wordt.
  De laserstraal mag niet door voorwerpen onderbroken worden.
• Bij de meting compenseert het apparaat verschillende ruimtetemperaturen.
  Houd daarom rekening met een korte aanpassingstijd bij plaatsveranderingen met grote temperatuurverschillen.
• Het apparaat kan in het buitenbereik slechts beperkt worden toegepast en kan bij sterke zoninstraling niet worden gebruikt.
• Bij metingen in de openlucht kunnen regen, mist en sneeuw de meetresultaten beïnvloeden resp. vervalsen.
• Bij ongunstige omstandigheden zoals bijv. slecht reflecterende oppervlakken kan de maximale afwijking meer dan 3 mm bedragen.
• Tapijten, kussens of gordijnen reflecteren de laser niet optimaal. Werk dus met gladde oppervlakken.
• Bij metingen door glas (ramen) kunnen de meetresultaten worden vervalst.
• Een energiebesparingsfunctie schakelt het apparaat automatisch uit.
• Reinig het apparaat met een zachte, droge doek. Er mag geen water in de behuizing dringen.

Foutcode:

Er101: Batterij is bijna leeg

Er108: Pythagorische meetfout

Er118: Kalibratiefout tilt-sensor

Er155: Ontvangen signaal te zwak of Buiten het meetbereik

Er181: Fout tijdens de gegevensoverdracht

Er194: Waarde buiten het weergavebereik

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder de batterij(en) voordat u het apparaat gedurende een langere tijd niet gebruikt. Bewaar het apparaat op een schone, droge plaats.

Kalibratie

Het meettoestel dient regelmatig gekalibreerd en gecontroleerd te worden om de nauwkeurigheid en de functie te waarborgen. Wij adviseren, het toestel van 1 jaar te kalibreren. Neem hiervoor zo nodig contact op met uw handelaar of de serviceafdeling van UMAREX-LASERLINER.

(Technische veranderingen voorbehouden. 24W43)

Afstandsmeting
Nauwkeurigheid (karakteristiek)*	± 2 mm
Meetbereik binnen** 0,05 m	- 70 m
Hoekmeting
Meetbereik ± 90°
Resolutie 0,1°
Nauwkeurigheid 0,1°
Laserklasse 2 < 1 mW
Lasergolflengte 515 nm
Werkomstandigheden	-10°C ... 40°C, luchtvochtigheid max. 20 ... 85% rH, niet-condenserend, werkhoogte max. 2000 m boven NAP (Nieuw Amsterdams Peil)
Opslagvoorwaarden	-20°C ... 70°C, luchtvochtigheid max. 80% rH
Bedrijfsgegevens radiografische module	Interface IEEE 802.15.4. LE ≥ 4.x (Digital Connection); Frequentieband: ISM band 2400-2483.5 MHz, 40 kanalen; Zendvermogen: max. 10 mW; Bandbreedte: 2 MHz; Bitrate: 1 Mbit/s; Modulatie: GFSK / FHSS
Automatische uitschakeling	30 sec. laser / 3 min. apparaat
Stroomverzorging 2 x 1,5V LR6 (AA)
Afmetingen (B x H x D) 50 x	122 x 27 mm
Gewicht 140 g (incl. batterijen)

* tot 10 m meetafstand bij goed reflecterend doeloppervlak en bij ruimtetemperatuur. Bij grotere afstanden en ongunstige meetvoorwaarden, zoals sterke zonnestraling of zwak reflecterende doelopper-vlakken, kan de meetafwijking ± 2 mm/m groter worden.
** bij max. 5000 lux

Laserliner

EU- en UK-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU en met het UK.

Dit product, inclusief toebehoren en verpakking, is een elektrisch apparaat dat op een milieuvriendelijke manier moet worden gerecycled in overeenstemming met de Europese en Britse richtlijnen betreffende afgedankte elektrische en elektronische apparatuur, batterijen en verpakkingen, om waardevolle grondstoffen terug te winnen. Consumenten zijn wettelijk verplicht om gebruikte batterijen en oplaadbare batterijen gratis in te leveren bij een openbaar inzamelpunt, bij een verkooppunt of bij de technische klantenservice. De batterij moet met in de handel verkrijgbaar gereedschap uit het toestel worden verwijderd zonder deze te vernietigen, en apart worden ingezameld voordat het toestel voor verwijdering wordt geretourneerd. Als je vragen hebt over het verwijderen van de batterij, neem dan contact op met de serviceafdeling van UMAREX-LASERLINER. Informeer bij uw gemeente naar dienovereenkomstige inzamelpunten en neem de van toepassing zijnde afvoer- en veiligheidsinstructies op de inzamelpunten in acht.

Verdere veiligheids- en aanvullende instructies onder: http://laserliner.com/info?an=AHE

!
