Тип продукту	Лазерний далекомір із зеленою лазерною технологією
Бренд	Laserliner
Модель	LaserRangeMaster Gi7 Pro
Розміри (Д x В x Ш)	50 x 122 x 27 мм
Вага (з батарейками)	140 г
Живлення	2 батарейки LR6 (AA) 1,5 В
Клас лазера	2, < 1 мВт, 515 нм (зелений лазер)
Точність вимірювання (типова)	± 2 мм (до 10 м)
Діапазон вимірювання всередині	0,05 м – 70 м
Діапазон вимірювання кута	± 90°, роздільна здатність 0,1°, точність 0,1°
Основні функції	Відстань, площа, об'єм, безперервне вимірювання, кутові функції 1+2+3, цифровий рівень, калібрування датчика нахилу, додавання/віднімання, пам'ять на 50 позицій
Підключення	Digital Connection (IEEE 802.15.4, Bluetooth LE ≥4.x), максимальна дальність 10 м
Дисплей	РК-екран із символами
Автовимкнення	Лазер через 30 с, прилад через 3 хв
Умови роботи	-10 °C до 40 °C, відносна вологість 20–85 % без конденсації
Умови зберігання	-20 °C до 70 °C, відносна вологість макс. 80 %
Чищення	М'якою злегка вологою тканиною; уникати агресивних засобів
Обслуговування	Калібрувати щороку; виймати батарейки при тривалому зберіганні
Безпека	Лазер класу 2: не дивитися в промінь, не спрямовувати в очі
Гарантія	Відповідно до умов виробника

Часті запитання - LaserRangeMaster Gi7 Pro Laserliner

Як увімкнути та вимкнути прилад?

Натисніть кнопку УВІМК./вимірювання, щоб увімкнути прилад. Щоб вимкнути, натисніть і утримуйте кнопку Видалення/ВИМК. до вимкнення.

Як змінити одиницю вимірювання?

У режимі вимірювання натисніть кнопку Площина вимірювання/одиниця, щоб перемикатися між м, дюйм і фут.

Як виміряти відстань?

Увімкніть прилад, спрямуйте лазер на ціль і натисніть DIST (кнопка УВІМК./вимірювання). Відстань відобразиться на екрані.

Як використовувати функцію безперервного вимірювання?

Виберіть режим Безперервне вимірювання мін./макс. за допомогою функціональної кнопки. Вимірювання почнеться автоматично. Натисніть DIST для зупинки. На екрані відображаються макс., мін. та поточні значення.

Як виміряти площу або об'єм?

Для площі: виберіть режим Площа, виміряйте довжину, потім ширину. Для об'єму: виберіть Об'єм, виміряйте довжину, ширину та висоту. Результати відображаються автоматично.

Як використовувати кутові функції 1, 2 або 3?

Виберіть потрібну кутову функцію (1, 2 або 3) за допомогою функціональної кнопки. Дотримуйтесь вказівок на екрані: виміряйте необхідні відстані. Результати обчислюються за допомогою датчика нахилу 360°.

Як відкалібрувати датчик нахилу?

У меню виберіть Калібрування датчика нахилу. Дотримуйтесь інструкцій на екрані, зазвичай помістіть прилад на рівну поверхню та натисніть кнопку.

Як передати дані через Digital Connection?

Активуйте Digital Connection у меню. На вашому мобільному телефоні завантажте сумісний додаток, увімкніть Bluetooth і підключіться до приладу. Вимірювання можна передавати.

Що робити у разі помилки (коди Er...)?

Зверніться до посібника: Er101 = слабкі батарейки, Er108 = помилка піфагорійського вимірювання, Er118 = помилка калібрування, Er155 = слабкий сигнал, Er181 = помилка передачі, Er194 = значення поза діапазоном. Виконайте рекомендовані дії.

Як чистити та обслуговувати прилад?

Чистіть м'якою злегка вологою тканиною. Не використовуйте розчинники або абразивні засоби. Виймайте батарейки, якщо прилад не використовується тривалий час. Рекомендується щорічне калібрування.

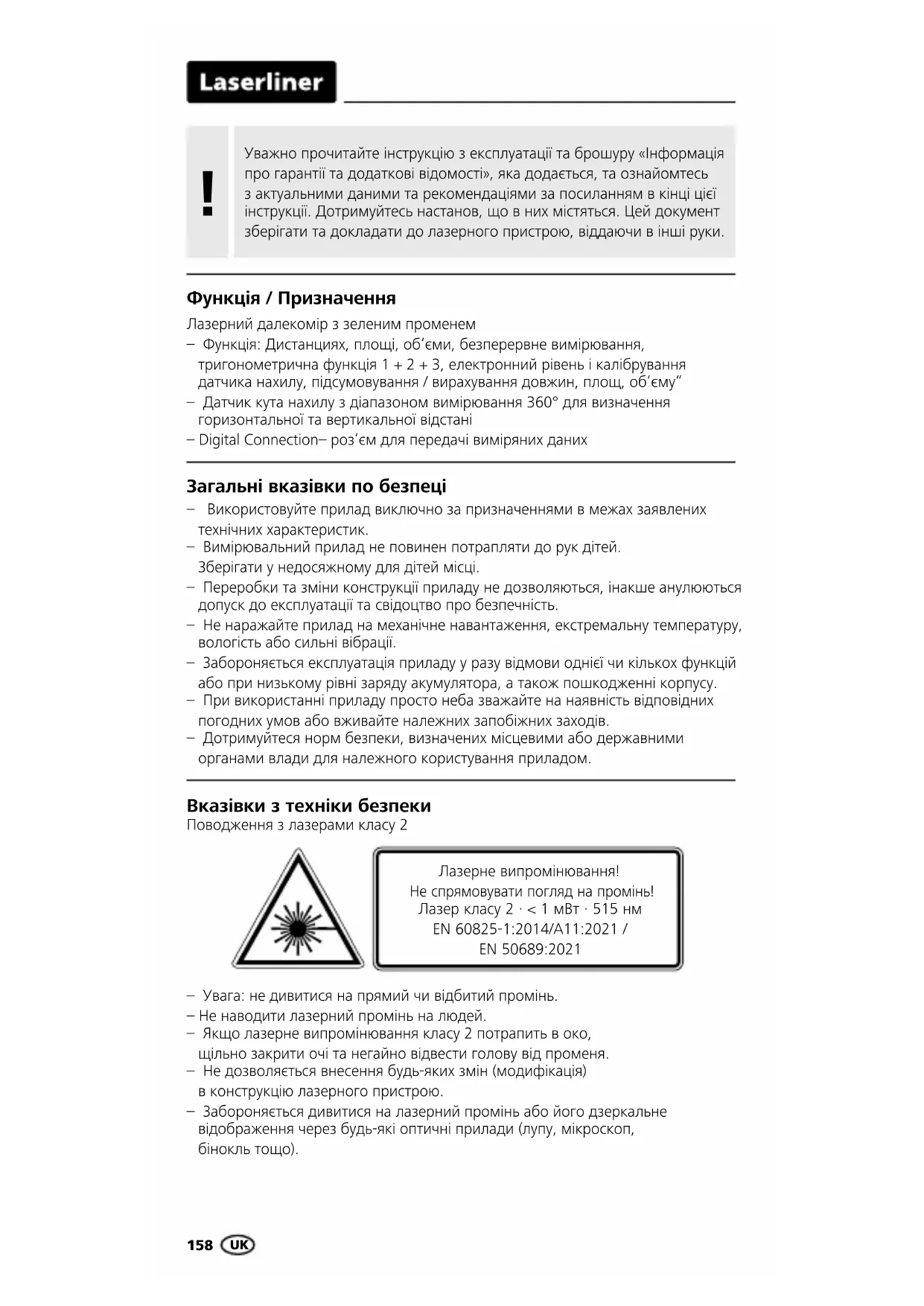

ПОСІБНИК КОРИСТУВАЧА LaserRangeMaster Gi7 Pro Laserliner

Уважно прочитайте інструкцію з експлуатації та брошуру «Інформація про гарантії та додаткові відомості», яка додається, та ознайомтесь з актуальними даними та рекомендаціями за посиланням в кінці цієї інструкції. Дотримуйтесь настанов, що в них містяться. Цей документ зберігати та докладати до лазерного пристрою, віддаючи в інші руки.

Функція / Призначення

Лазерний далекомір з зеленим променем

– Функція: Дистанциях, площі, об'єми, безперервне вимірювання, тригонометрична функція 1 + 2 + 3, електронний рівень і калібрування датчика нахилу, підсумовування / вирахування довжин, площ, об'єму"
– Датчик кута нахилу з діапазоном вимірювання 360° для визначення горизонтальної та вертикальної відстані
– Digital Connection– роз'єм для передачі виміряних даних

Загальні вказівки по безпеці

– Використовуйте прилад виключно за призначеннями в межах заявлених технічних характеристик.
– Вимірювальний прилад не повинен потрапляти до рук дітей.

Зберігати у недосяжному для дітей місці.

– Переробки та зміни конструкції приладу не дозволяються, інакше анулюються допуск до експлуатації та свідоцтво про безпечність.
– Не наражайте прилад на механічне навантаження, екстремальну температуру, вологість або сильні вібрації.
– Забороняється експлуатація приладу у разу відмови однієї чи кількох функцій або при низькому рівні заряду акумулятора, а також пошкодженні корпусу.
– При використанні приладу просто неба зважайте на наявність відповідних погодних умов або вживайте належних запобіжних заходів.
– Дотримуйтеся норм безпеки, визначених місцевими або державними органами влади для належного користування приладом.

Вказівки з техніки безпеки

Поводження з лазерами класу 2

Лазерне випромінювання! Не спрямовувати погляд на промінь! Лазер класу 2 · < 1 мВт · 515 нм EN 60825-1:2014/A11:2021 / EN 50689:2021

– Увага: не дивитися на прямий чи відбитий промінь.
– Не наводити лазерний промінь на людей.
– Якщо лазерне випромінювання класу 2 потрапить в око, щільно закрити очі та негайно відвести голову від променя.
– Не дозволяється внесення будь-яких змін (модифікація) в конструкцію лазерного пристрою.
– Забороняється дивитися на лазерний промінь або його дзеркальне відображення через будь-які оптичні прилади (лупу, мікроскоп, бінокль тощо).

– Вимірювальний прилад відповідає вимогам і обмеженням щодо електромагнітної сумісності згідно з директивою ЄС про електромагнітної сумісності (EMC) 2014/30/EU.
– Необхідно дотримуватися локальних експлуатаційних обмежень, наприклад, в лікарнях, літаках, на заправних станціях або поруч з людьми з електрокардіостимулятором. Існує можливість негативного впливу або порушення роботи електронних пристроїв / через електронні пристрої.
– При використанні в безпосередній близькості від ліній високої напруги або електромагнітних змінних полів результати вимірювань можуть бути неточними.

Вказівки з техніки безпеки

Поводження з джерелами електромагнітного випромінювання радіочастотного діапазону

– Вимірювальний прилад обладнаний системою передачі даних по радіоканалу.
– Вимірювальний прилад відповідає вимогам і обмеженням щодо електромагнітної сумісності та електромагнітного випромінювання згідно директиви ЄС про радіообладнання 2014/53/EU.
- Компанія Umarex GmbH & Co. KG гарантиє, що тип радіообладнання LaserRange-Master Gi7 Pro відповідає основним вимогам та іншим положенням директиви ЄС про радіообладнання 2014/53/EU (RED). З повним текстом декларації відповідності ЄС можна ознайомитися за адресою: http://laserliner.com/info?an=AHE

Зелений промінь

Майже в 6 разів яскравіше звичайного червоного лазера з довжиною хвилі видимого світла 630 – 660 нм

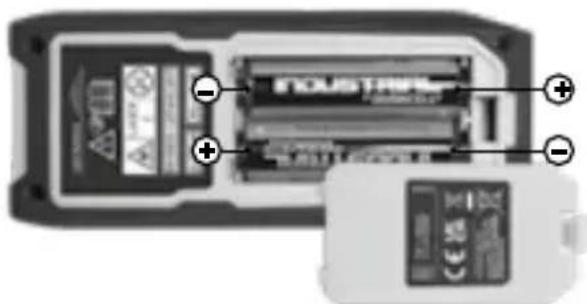

Встановлення та видалення елемента живлення

Відкрийте відсік для елементів живлення, розташований на зворотному боці корпусу, та вставте елементи живлення 2 х тип АА. При цьому зважайте на правильну полярність. Закрийте кришку відсіку для елементів живлення. Теперь прилад можна увімкнути. Перед тим як вийняти елементи живлення, вимкніть прилад.

а Відображення вибору функції
b Площина вимірів (покажчик) позаду / спереду
с Показ: Мін./макс. безперервне имірювання / площа / об'єм / тригонометрична функція 1 + 2 + 3
d Мін./макс. безперервне мірювання
e Величина вимірів / результат / несправність / потребне обслуговування
f Індикація кута нахилу пристрій
g Знак акумуляторної батареї
h Функцію Digital Connection
i Проміжне значення / мін./макс. значення
j Підсумовування / вирахування довжин, площ, об'єму"
k Вимірів одиниця м / фут / дюйм
Вимірювання довжини
m Mін./макс. безперервне имірювання
n Вимір площі
o Вимір об'єму
p Тригонометрична функція 1
q Тригонометрична функція 2
r Тригонометрична функція 3
s Електронний рівень
t Калібрування датчику нахилу
u Пам'ять
v Digital Connection

КЛАВІАТУРА:

1. Прилад увімкнено / вимірювання
2. Видалення останніх показників виміру / прилад вимкнути
3. Підсумовування довжин, площ, об'єму" / переглянути збережені виміряні значення
4. Площина вимірів (покажчик) позаду / спереду; одиниця виміру м / фут / дюйм
5. Довжина / мін./макс. безперервне имірювання / площа / об'єм / тригонометрична функція 1 + 2 + 3 / електронний рівень / калібрування датчику нахилу / пам'ять / Digital Connection
6. Вирахування довжин, площ, об'єму" / переглянути збережені виміряні значення

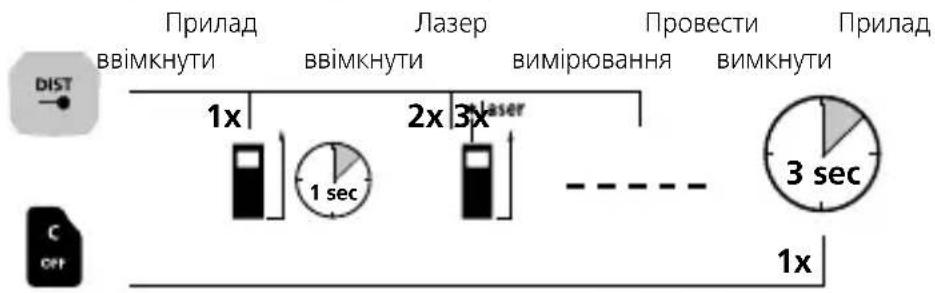

Ввімкнути, заміряти, вимикнути:

Прилад ввімкнути 1x 1 sec Лазер ввімкнути 2x 3x вимірювання Провести вимкнути Прилад 1x 3 sec

Перемкнути

одиницю

виміру:

м / фут / дюйм

Видалення

останньої виміряної

величини:

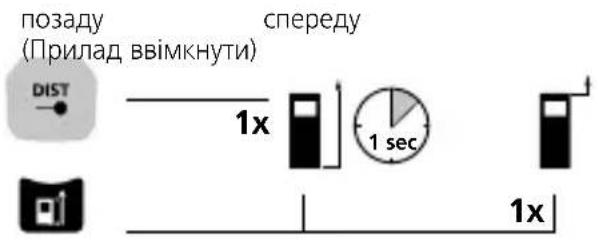

Перемкнути площину вимірів (покажчик):

позаду (Прилад ввімкнути) SPEREDУ DIST 1x 1 sec 1x

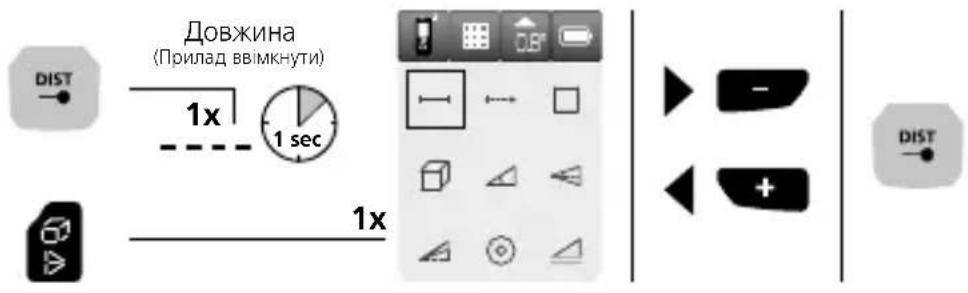

Перемикання функцій:

Довжина / мін./макс. безперервне имірювання / площа / об'єм / тригонометрична функція 1 + 2 + 3 / електронний рівень / калібрування датчику нахилу / пам'ять / Digital Connection

Довжина (Прилад ввімкнути) 1x 1 sec 1x DIST DIST

Вимірювання довжини:

Прилад ввімкнути Лазер ввімкнути Вимірювання

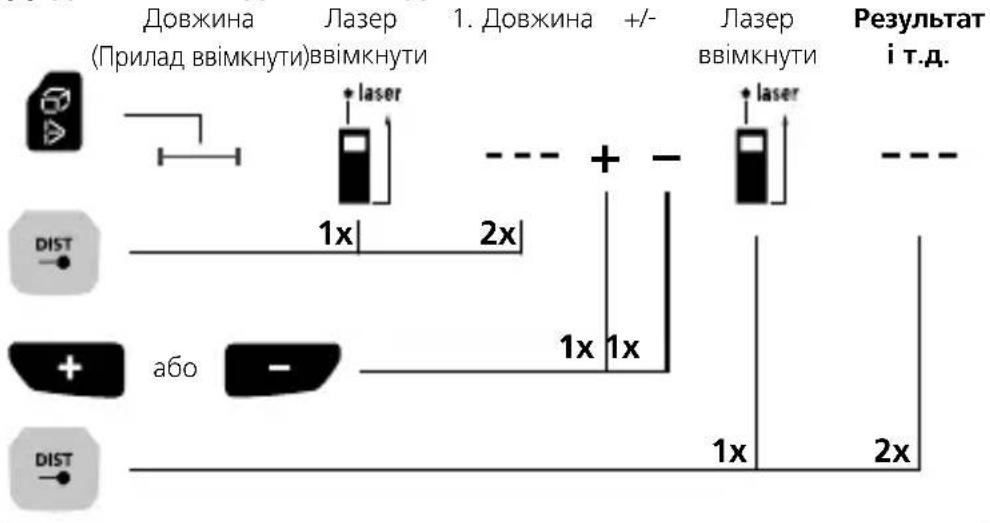

Додавання і віднімання довжин:

Довжина (Прилад ввімкнути) Лазер ввімкнути 1. Довжина +/- Лазер ввімкнути Результат і т.д. 1x 2x + - - DISTR aбо - 1x 1x 1x 2x DISTR

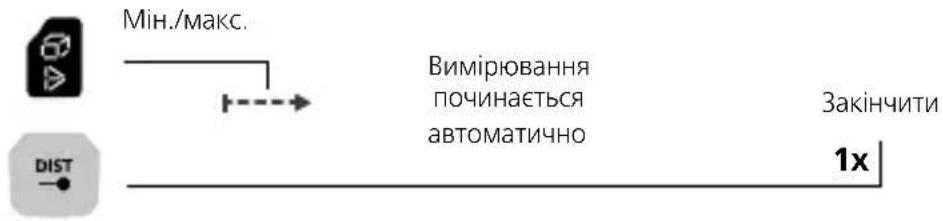

Мін./макс. безперервне вимірювання:

Мін./макс. Вимірювання починається автоматично Закінчити 1x DIST

РК-дисплей показує найбільше значення (max), найменше значення (min) і фактичне значення.

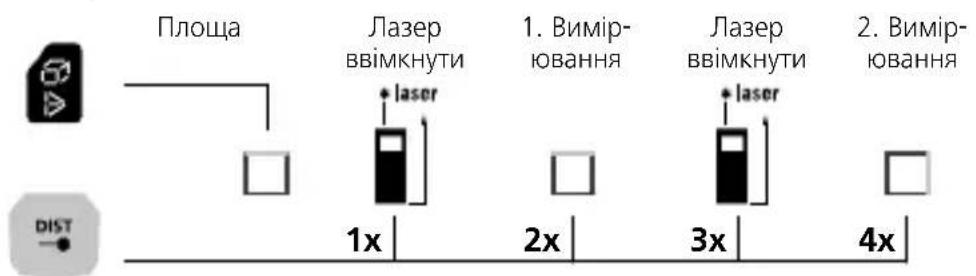

Вимір площі:

Площа Лазер ввімкнути + laser 1. Вимір- ювання 2x Лазер ввімкнути + laser 3x 2. Вимір- ювання 4x DIST

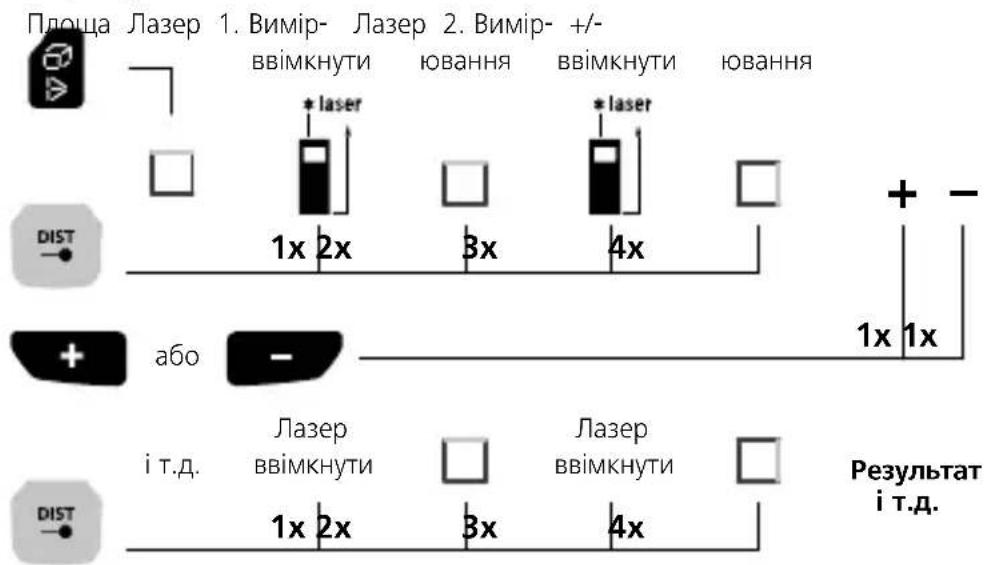

Розрахунок площі:

Площа Лазер 1. Вимір- Лазер 2. Вимір- +/- ввімкнути ювання ввімкнути ювання * laser 1x 2x 3x 4x + - DIST + або - 1x 1x і т.д. Лазер лазер ввімкнути ввімкнути 1x 2x 3x 4x Результат і т.д. DIST

Об'єм 1. Вимірювання 2. Вимірювання 3. Вимірювання * laser * laser * laser 1x 2x 6x4x3x 5x DIST

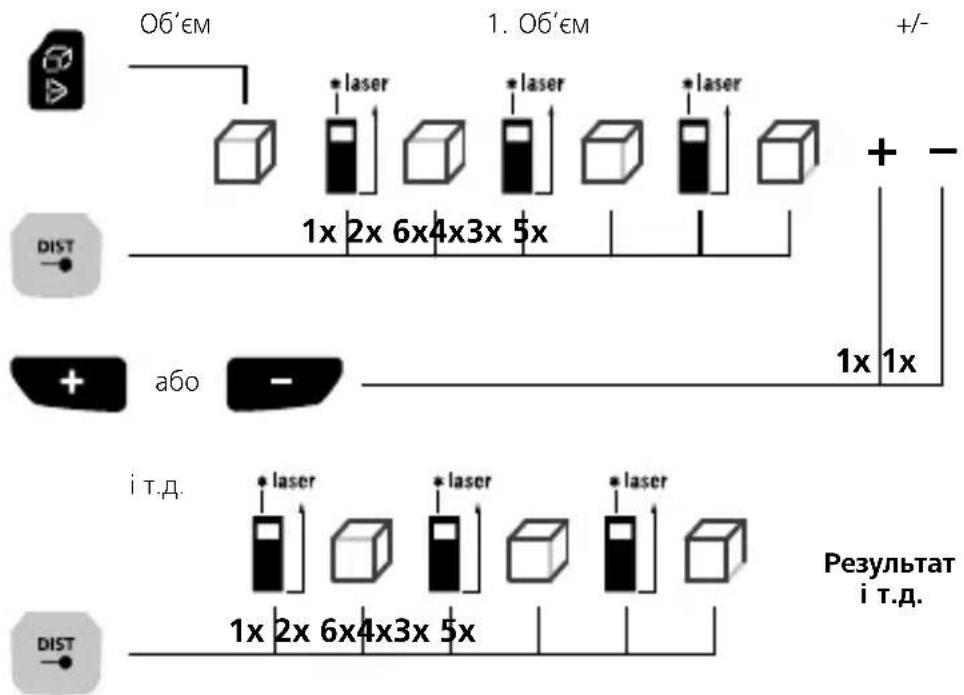

Розрахунок об'ємів:

Об'єм 1. Об'єм +/- *laser *laser *laser 1x 2x 6x4x3x 5x + - DIST 1x 2x 6x4x3x 5x a6o - 1x 1x i т.д. *laser *laser *laser 1x 2x 6x4x3x 5x Rезультат i т.д. DIST

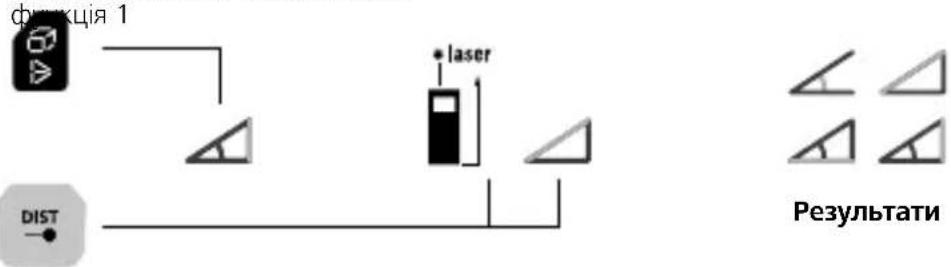

Тригонометрична функція 1:

Тригонометрична Вимірювання функція 1

Результат вимірювання визначається датчиком кута нахилу з діапазоном регулювання 360°.

Задня частина пристрою використовується в якості опорної поверхні для вимірювання кутів.

Laserliner

Тригонометрична функція 2:

Тригонометрична

1. Вимірювання

2. Вимірювання

функция 2

1x 2x 3x 4x

Результати

Результат вимірювання визначається датчиком кута нахилу з діапазоном регулювання 360°.

Задня частина пристрою використовується в якості опорної поверхні для вимірювання кутів.

Тригонометрична функція 3:

Тригонометрична

1. Вимірювання

2. Вимірювання

функция 3

1x 2x 3x 4x

Результати

Результат вимірювання визначається датчиком кута нахилу з діапазоном регулювання 360°.

Задня частина пристрою використовується в якості опорної поверхні для вимірювання кутів.

Електронний рівень:

Електронний рівень призначений для горизонтального юстування вимірювального приладу.

Калібрування датчику нахилу:

Щоб відкалібрувати датчик нахилу (Tilt), необхідно дотримуватися інструкцій на дисплеї.

Функція збереження в пам'яті:

Прилад має 50 місць пам'яті.

01 ... 50

У приладі передбачено цифрове з'єднання, що дозволяє здійснювати передачу даних на мобільні кінцеві пристрої з радіоінтерфейсом (наприклад, смартфони, планшети) через канали радіозв'язку.

3 системними вимогами для цифрового з'єднання можна ознайомитися на https://packd.li/ble/v2

Пристрій може встановлювати радіозв'язок з іншими пристроями, сумісними зі стандартом бездротового зв'язку IEEE 802.15.4. Стандарт бездротового зв'язку IEEE 802.15.4 — це протокол передачі даних для бездротових персональних мереж (WPAN).

Максимальний діапазон вимірювань становить 10 м від приладу і в значній мірі залежить від місцевих факторів, таких, як, наприклад, товщина та склад стін, джерела радіоперешкод, характеристики передачі та приймальні властивості приладу.

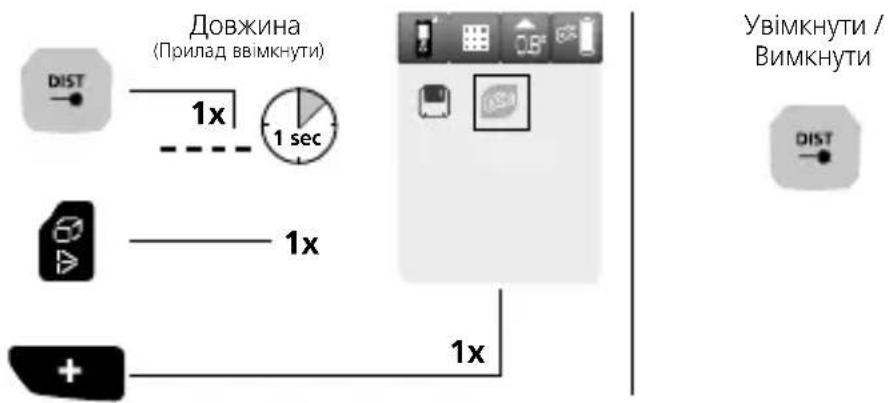

Увімкнути / вимкнути Digital Connection:

Довжина (Прилад ввімкнути) 1x 1 sec 1x 1x Увімкнути / Вимкнути DIST

Після активації на дисплеї (h) з'являється значок Digital Connection. Активований Digital Connection дозволяє здійснити підключення приладу до мобільного пристрою за допомогою додатку.

Додаток (App)

Для використання цифрового з'єднання потрібен додаток. Додаток можна завантажити у відповідних магазинах мобільних додатків (залежно від пристрою):

Переконайтеся в тому, що радиоінтерфейс мобільного кінцевого пристрою активовано.

Laserliner

Після запуску програми й активації цифрового з'єднання можна встановити з'єднання між кінцевим мобільним пристроєм і вимірювальним приладом. Якщо додаток виявляє кілька активованих приладів, слід обрати відповідний прилад.

Під час наступного запуску відбудеться автоматичне підключення до обраного приладу.

Важливі вказівки

– Лазер вказує на пункт, до якого виконується вимірювання. В промінь лазера не повинні потрапляти ніякі предмети.
- Прилад під час вимірювання компенсує різні температури в приміщенні. Тому треба деякий час почекати після переходу на інше місце з великою різницею температури.
– Прилад поза приміщенням можна застосовувати лише обмежено і не можна використовувати при сильному сонячному випромінюванні.
- При вимірюванні на відкритому повітрі дощ, туман і сніг можуть вплинути на результати вимірювання або їх сфальсифікувати.
– При несприятливих умовах, як напр., погано відбиваючі поверхні, максимальне відхилення може становити більше ніж 3 мм.
- Килими, штори чи зависи не відбивають лазер оптимально. Використовуйте гладкі поверхні.
– При измерении через стекло (оконное стекло) размеры могут искажаться.
– Функція економії енергії автоматично вимикає пристрій.
– Чищення м'якою серветкою. В корпус не повинна потрапляти вода.

Код помилки:

Er101: Замінити батарейки
Er108: Похибка вимірювань за Піфагором
Er118: Помилка калібрування датчику нахилу
Er155: Заслабкий прийманий сигнал або за межами діапазону вимірювання
Er181: Помилка передачі даних
Er194: Значення поза межами області відображення

Інструкція з технічного обслуговування та догляду

Всі компоненти слід очищувати зволоженою тканиною, уникати застосування миючих або чистячих засобів, а також розчинників. Перед тривалим зберіганням слід витягнути елемент (-ти) живлення. Зберігати пристрій у чистому, сухому місці.

Калібрування

Для забезпечення точності результатів вимірювань і функціональності слід регулярно проводити калібрування та перевірку вимірювального приладу. Ми рекомендуємо інтервали калібрування один рік. З цього приводу ви можете звернутися до вашого продавця або співробітників служби підтримки UMAREX-LASERLINER.

Технічні дані (Право на технічні зміни збережене. 24W43)

Вимірювання відстані
Точність (типово)* ± 2 мм
Внутрішній діапазонвимірювання**	0,05 м - 70 м
Вимірювання кутів
Діапазон вимірювання ± 90°
Роздільча здатність 0,1°
Точність 0,1°
Клас лазера 2 < 1 мВт
Довжина хвиль лазера 515	НМ
Режим роботи	-10°C ... 40°C, вологість повітрямакс. 20 ... 85% rH, без конденсації,робоча висота макс. 2000 м над рівнем моря(нормальний нуль)
Умови зберігання	-20°C ... 70°C,вологість повітря max. 80% rH
Експлуатаційніхарактеристикирадіомодуля	Інтерфейс IEEE 802.15.4. LE ≥ 4.x (DigitalConnection); Частотний діапазон: ISM діапазон;2400-2483.5 MHz, 40 каналів; Дальністьпередачі сигналу: max. 10 mW; Діапазон: 2 MHz;Швидкість передачі даних: 1 Mbit/s; Модуляція:GFSK / FHSS
Автоматичне вимкнення 30	с лазер / 3 хв. приладт
Живлення 2 x 1,5B LR6 (AA)
Розміри (Ш x В x Г) 50 x 122	x 27 мм
Вага 140 г (з Батарейки)

* відстань вимірювання становить до 10 м, якщо вимірювана поверхня добре відбиває, і за кімнатної температури. На більших відстанях і за несприятливих умов вимірювання, наприклад, яскраве сонячне світло або слабке відбиття вимірюваною поверхнею, похибка виміру може зростати на ± 0,2 мм/м.
** при max. 5000 лк

Laserliner

Приписи ЄС та Великобританії та утилізація

Цей пристрій відповідає всім необхідним нормам, які регламентують вільний товарообіг на території ЄС та Великої Британії.

Цей виріб, включаючи комплектуючі та упаковку, є електричним пристроєм, який згідно з директивами ЄС та Великобританії про старі електричні та електронні пристрої, елементи живлення, акумулятори та пакувальні матеріали повинен бути передано на утилізацію екологічно безпечним способом з метою отримання цінної сировини. Електроприлади, батарейки і упаковку не можна утилізувати разом з побутовим сміттям. Закон зобов'язує споживачів безкоштовно здавати використані елементи живлення та акумуляторні батареї в громадські пункти збору, торгові точки або службу технічної підтримки. Елемент живлення необхідно вийняти з приладу, не руйнуючи його, за допомогою стандартних інструментів і відправити в окремий пункт збору, перш ніж повернути прилад для утилізації.

Якщо у вас виникли питання щодо виймання елемента живлення, зверніться до служби підтримки UMAREX-LASERLINER. Щоб отримати інформацію про відповідні пункти утилізації, звертайтеся до свого муніципалітету і дотримуйтесь відповідних інструкцій з утилізації та техніки безпеки в пунктах збору відходів.

Детальні вказівки щодо безпеки й додаткова інформація на сайті:

http://laserliner.com/info?an=AHE

!
