ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ LaserRangeMaster Gi7 Pro Laserliner

– Προσοχή: Μην κοιτάτε κατευθείαν στην ακτίνα ή στην αντανάκλασή της. – Μην στρέφετε την ακτίνα του λέιζερ σε άτομα. – Σε περίπτωση πρόσπτωσης ακτίνας λέιζερ κατηγορίας 2 στο μάτι, κλείστε τα μάτια σας και μετακινήστε το κεφάλι αμέσως μακριά από την ακτίνα. – Απαγορεύονται οι τροποποιήσεις (αλλαγές) της διάταξης του λέιζερ. – Ποτέ μην κοιτάτε την ακτίνα λέιζερ ή τις αντανακλάσεις με οπτικές συσκευές (φακός, μικροσκόπιο, κιάλια, …). Υποδείξεις ασφαλείας Χρήση λέιζερ της κλάσης 2 – Χρησιμοποιείτε τη συσκευή αποκλειστικά σύμφωνα με τον σκοπό χρήσης εντός των προδιαγραφών. – Η συσκευή μέτρησης δεν επιτρέπεται να είναι προσβάσιμη σε παιδιά. Να φυλάσσεται μακριά από παιδιά. – Προσθήκες ή τροποποιήσεις στη συσκευή δεν επιτρέπονται. Στις περιπτώσεις αυτές ακυρώνονται οι άδεια και οι προδιαγραφές ασφάλειας. – Μην εκθέτετε τη συσκευή σε μηχανική καταπόνηση, πολύ υψηλές θερμοκρασίες, υγρασία ή έντονους κραδασμούς. – Η συσκευή δεν επιτρέπεται να χρησιμοποιείται πλέον, εφόσον υπάρξει βλάβη σε μία ή περισσότερες λειτουργίες ή εξασθενήσει η μπαταρία, καθώς και σε ζημιά του περιβλήματος. – Προσέξτε κατά τη χρήση σε εξωτερικούς χώρους ώστε η συσκευή να χρησιµοποιείται µόνο σε κατάλληλες καιρικές συνθήκες και µε τα κατάλληλα µέτρα προστασίας. – Τηρείτε τα μέτρα ασφαλείας τοπικών και εθνικών αρχών για την ενδεδειγμένη χρήση της συσκευής. Γενικές υποδείξεις ασφαλείας Μετρητής αποστάσεων λέιζερ με πράσινη τεχνολογία λέιζερ – Λειτουργία: Μήκος, Επιφάνεια / Όγκος, διαρκής μέτρηση, Λειτουργία γωνίας 1 + 2 + 3, ψηφιακή αεροστάθμη και βαθμονόμηση του αισθητήρα Tilt, Πρόσθεση / Αφαίρεση Μηκών, Επιφανειών, Όγκων – 360° αισθητήρας κλίσεων για τον προσδιορισμό της οριζόντιας και κατακόρυφης απόστασης – Digital Connection-διεπαφή για μετάδοση των δεδομένων μέτρησης Λειτουργία / Σκοπός χρήσης Διαβάστε προσεκτικά τις οδηγίες χρήσης, το συνημμένο τεύχος „Εγγύηση και πρόσθετες υποδείξεις“ καθώς και τις τρέχουσες πληροφορίες και υποδείξεις στον σύνδεσμο διαδικτύου στο τέλος αυτών των οδηγιών. Τηρείτε τις αναφερόμενες οδηγίες. Αυτές οι οδηγίες θα πρέπει να φυλάσσονται και να παραδίδονται μαζί με τη συσκευή λέιζερ στον επόμενο χρήστη.

Ακτινοβολία λέιζερ! Μην κοιτάτε απευθείας στην ακτίνα! Κατηγορία λέιζερ 2 · < 1 mW · 515 nm EN 60825-1:2014/A11:2021 / EN 50689:2021 EL214

Υποδείξεις ασφαλείας Αντιμετώπιση της ηλεκτρομαγνητικής ακτινοβολίας – Η συσκευή μέτρησης τηρεί τις προδιαγραφές και οριακές τιμές περί ηλεκτρομαγνητικής συμβατότητας σύμφωνα με την Οδηγία EMC-2014/30/EΕ. – Θα πρέπει να δίνεται προσοχή στους κατά τόπους περιορισμούς της λειτουργίας των συσκευών π.χ. σε νοσοκομεία ή αεροπλάνα., σε πρατήρια καυσίμων, ή κοντά σε άτομα με βηματοδότη. Υπάρχει πιθανότητα εμφάνισης βλαβών ή αρνητικής επίδρασης από και μέσω ηλεκτρονικών

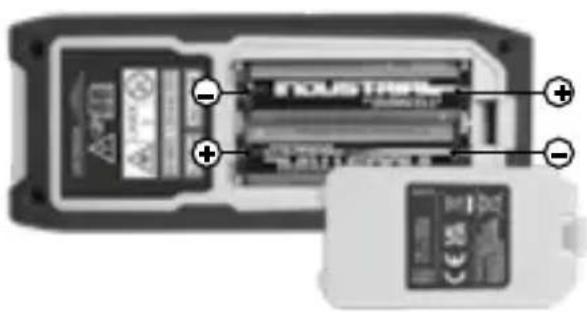

– Αν υπάρχουν κοντά υψηλές τάσεις ή υψηλά ηλεκτρομαγνητικά εναλλασσόμενα πεδία μπορεί να επηρεαστεί η ακρίβεια μέτρησης. Υποδείξεις ασφαλείας Αντιμετώπιση της RF ασύρματης ακτινοβολίας – Η συσκευή μέτρησης είναι εξοπλισμένη με μία διεπαφή ραδιοεπικοινωνίας. – Η συσκευή μέτρησης τηρεί τις προδιαγραφές και οριακές τιμές περί ηλεκτρομαγνητικής συμβατότητας και ασύρματης ακτινοβολίας σύμφωνα με την Οδηγία RED 2014/53/EΕ. – Η Umarex GmbH & Co. KG δηλώνει ότι ο τύπος της εγκατάστασης ραδιοεπικοινωνίας LaserRange-Master Gi7 Pro ανταποκρίνεται στις βασικές απαιτήσεις και τους άλλους κανονισμούς της Ευρωπαϊκής Οδηγίας Radio Equipment 2014/53/EΕ (RED). Το πλήρες κείμενο της Δήλωσης συμμόρφωσης ΕΕ διατίθεται στην ακόλουθη διεύθυνση στο διαδίκτυο: http://laserliner.com/info?an=AHE Γενικές υποδείξεις ασφαλείας περ. 6-φορές φωτεινότερο από ένα τυπικό, κόκκινο λέιζερ με 630 - 660 nm Τοποθέτηση και αφαίρεση των μπαταριών Ανοίξτε τη θήκη μπαταρίας στην πίσω πλευρά του περιβλήματος και τοποθετήστε τις 2 x τύπου AA. Ταυτόχρονα προσέξτε τη σωστή πολικότητα. Τοποθετήστε πάλι το καπάκι θήκης μπαταριών. Η συσκευή μπορεί τώρα να ενεργοποιηθεί. Πριν από την αφαίρεση των μπαταριών πρέπει να απενεργοποιηθεί η συσκευή.

Διαγραφή των τελευταίων τιμών μέτρησης / ΟFF

Πρόσθεση Μηκών, Επιφανειών, Όγκων / δείτε τις αποθηκευμένες

Επίπεδο μέτρησης (αναφοράς) πίσω / μπροστά; Μονάδα μέτρησης m / inch / ft

Μήκος / ελάχ./μέγ. διαρκής μέτρηση / Επιφάνεια / Όγκος / Λειτουργία γωνίας 1 + 2 + 3 / Ψηφιακή αεροστάθμη / Βαθμονόμηση του αισθητήρα Tilt / Μνήμη / Digital Connection

Αφαίρεση Μηκών, Επιφανειών, Όγκων / δείτε τις αποθηκευμένες

Ένδειξη επιλογή λειτουργίας

Επίπεδο μέτρησης (αναφοράς) πίσω / μπροστά

Ένδειξη ελάχ./μέγ. διαρκής μέτρηση / Επιφάνεια / Όγκος / Λειτουργία γωνίας 1 + 2 + 3

Ελάχ./μέγ. διαρκής μέτρηση

Τιμές μέτρησης / Αποτελέσματα μέτρησης / Σφάλμα λειτουργίας / αναγκαίο Service

Ένδειξη γωνίας κλίσης

Digital Connection-λειτουργία ενεργοποιημένη

Ενδιάμεσες τιμές / ελάχ./μέγ. τιμές

Πρόσθεση / Αφαίρεση Μηκών, Επιφανειών, Όγκων

Μονάδα m / inch / ft

Ελάχ./μέγ. διαρκής μέτρηση

Βαθμονόμηση του αισθητήρα Tilt

1 sec 1 sec 2x 3x Μέτρηση μήκους: Συσκευή Οn Λέιζερ On Mέτρηση

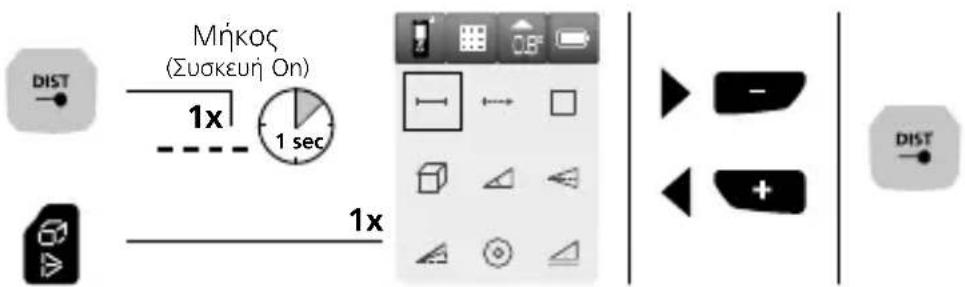

(Συσκευή Οn) Αλλαγή λειτουργιών: Μήκος / ελάχ./μέγ. διαρκής μέτρηση / Επιφάνεια / Όγκος / Λειτουργία γωνίας 1 + 2 + 3 / Ψηφιακή αεροστάθμη / Βαθμονόμηση του αισθητήρα Tilt / Μνήμη / Digital Connection Αλλάξτε επίπεδο μέτρησης (αναφοράς): πίσω (Συσκευή Οn) μπροστά Διαγραφή της τελευταίας τιμής

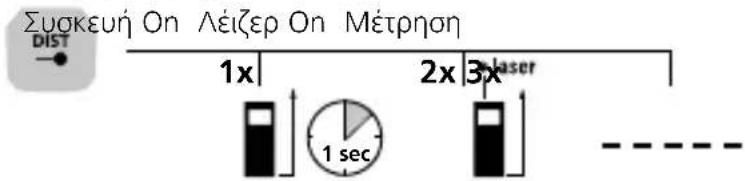

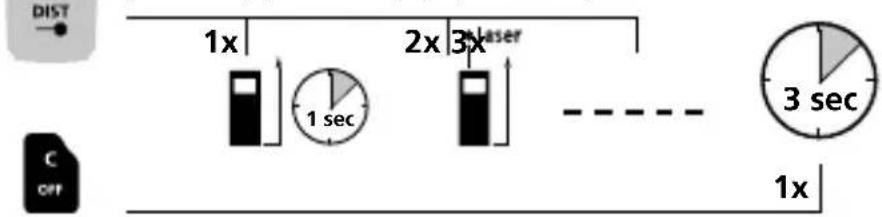

m / inch / ft Eνεργοποίηση, Μέτρηση και Απενεργοποίηση: Συσκευή Οn Λέιζερ On Mέτρηση Συσκευή ΟffLaserRange-Master Gi7 Pro

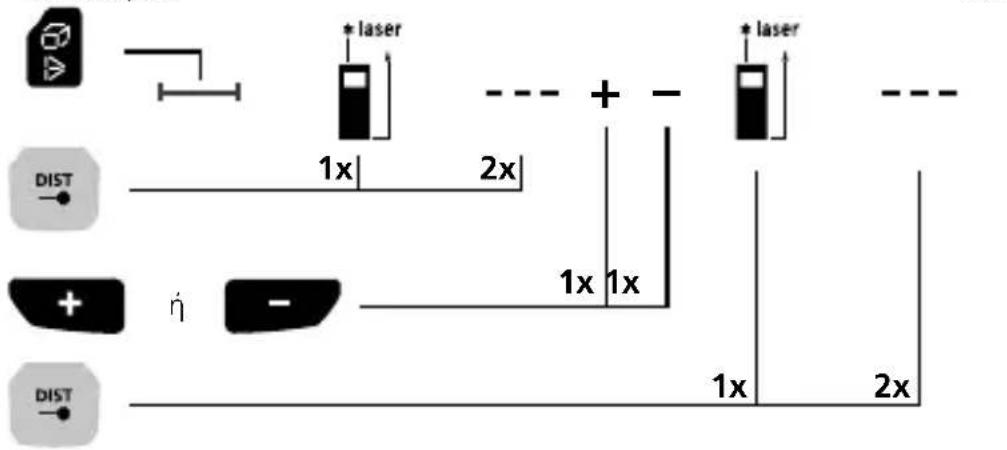

Πρόσθεση και αφαίρεση μηκών: Μήκος Λέιζερ On 1. Μήκος +/- Αποτέλεσμα (Συσκευή Οn) κτλ. 1x 1x

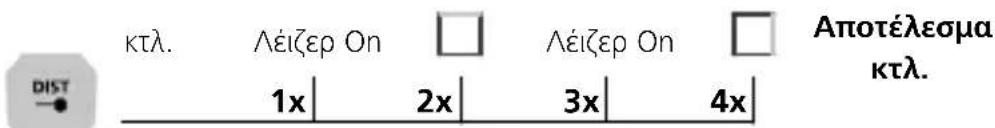

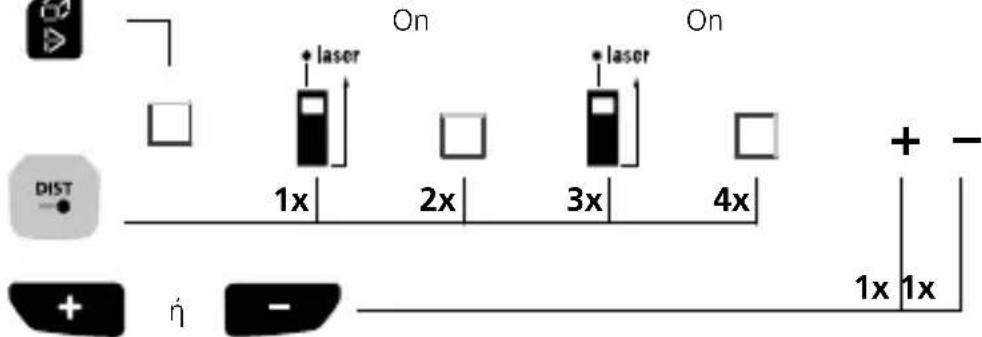

Υπολογισμός επιφανειών: Επιφάνεια Λέιζερ 1. Mέτρηση Λέιζερ 1. Mέτρηση +/- On OnΑποτέλεσμα

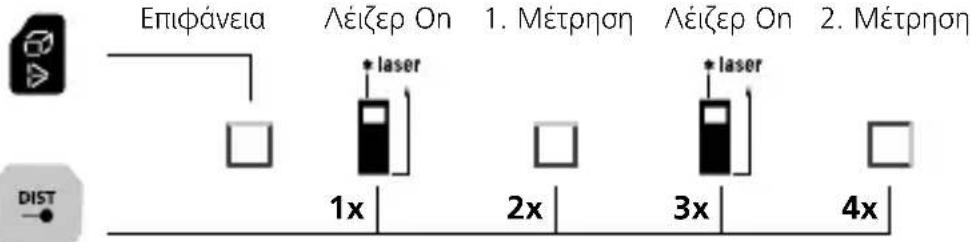

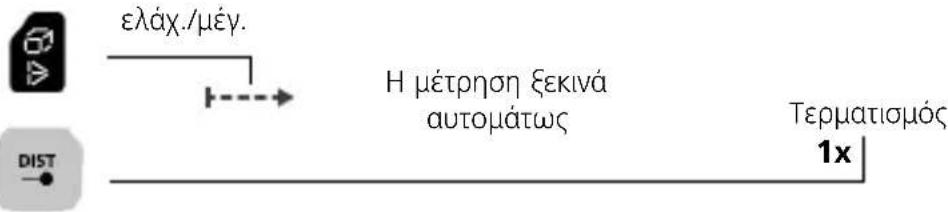

1x 2x 4x3x 1x 2x 4x3x Λέιζερ On Λέιζερ Onκτλ. 1x 2x 4x3x Μέτρηση επιφάνειας: Επιφάνεια Λέιζερ On 1. Mέτρηση Λέιζερ On 2. Mέτρηση Η LC οθόνη δείχνει τη μέγιστη τιμή (μέγ.), τη μικρότερη τιμή (ελάχ.) και την τρέχουσα τιμή. ελάχ./μέγ. διαρκής μέτρηση: ελάχ./μέγ.Η μέτρηση ξεκινά αυτομάτως Τερματισμός218

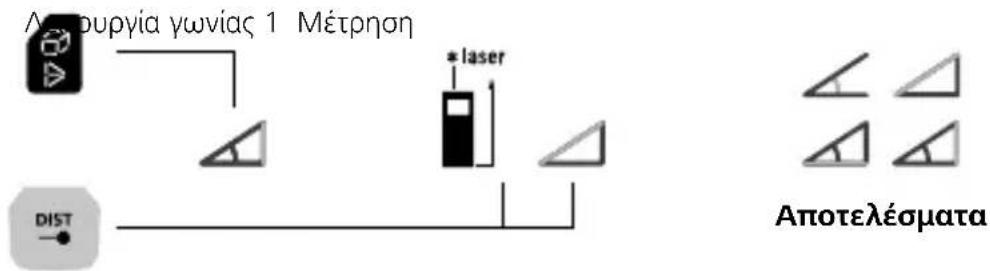

Η πίσω πλευρά της συσκευής χρησιμεύει σαν επιφάνεια αναφοράς για τη μέτρηση γωνιών. Τα αποτελέσματα της μέτρησης υπολογίζονται αυτομάτως μέσω του αισθητήρα κλίσεων 360°.Αποτελέσματα Λειτουργία γωνίας 1: Λειτουργία γωνίας 1 Mέτρηση Υπολογισμός όγκου: Όγκος 1. Όγκος +/- 1x 2x 6x4x3x 5x 1x 2x 6x4x3x 5x 1x 1x

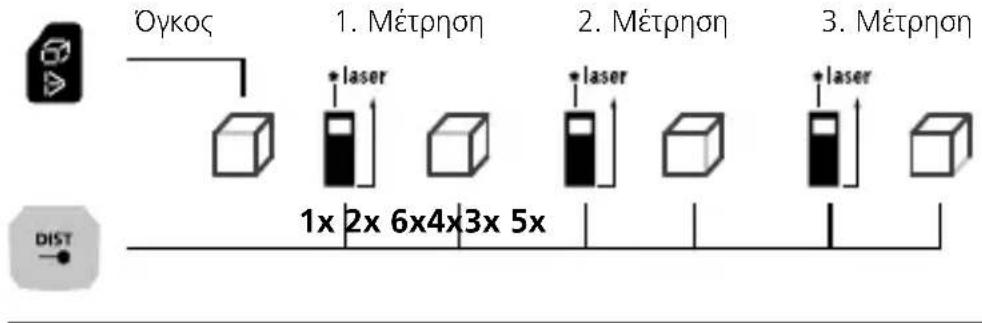

1x 2x 6x4x3x 5x Μέτρηση όγκου: Όγκος 1. Mέτρηση 2. Mέτρηση 3. MέτρησηLaserRange-Master Gi7 Pro

01 … 50 Η συσκευή διαθέτει περισσότερες από 50 θέσεις μνήμης. Λειτουργία μνήμης: Για τη βαθμονόμηση του αισθητήρα κλίσεων (Tilt) ακολουθείτε τις οδηγίες στην οθόνη. Βαθμονόμηση του αισθητήρα Tilt: Η ψηφιακή αεροστάθμη χρησιμεύει στην οριζόντια ευθυγράμμιση της συσκευής μέτρησης. Ψηφιακή αεροστάθμη: Η πίσω πλευρά της συσκευής χρησιμεύει σαν επιφάνεια αναφοράς για τη μέτρηση γωνιών.

Η πίσω πλευρά της συσκευής χρησιμεύει σαν επιφάνεια αναφοράς για τη μέτρηση γωνιών.

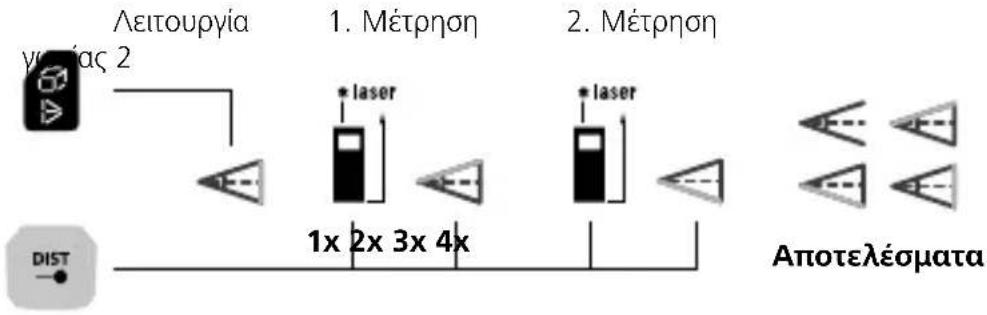

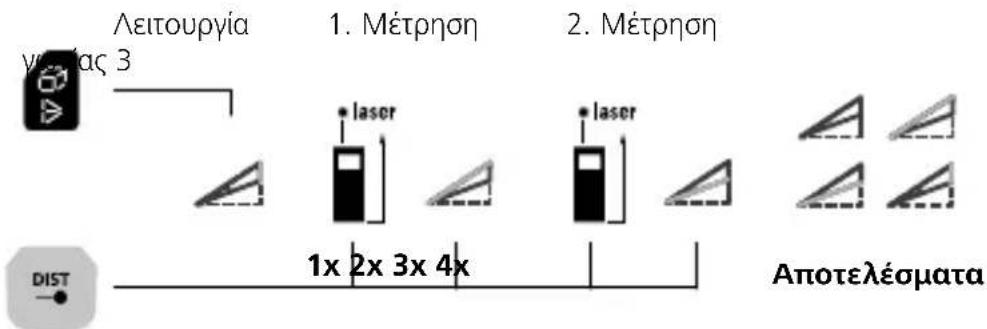

Τα αποτελέσματα της μέτρησης υπολογίζονται αυτομάτως μέσω του αισθητήρα κλίσεων 360°. Τα αποτελέσματα της μέτρησης υπολογίζονται αυτομάτως μέσω του αισθητήρα κλίσεων 360°. Αποτελέσματα 1x 2x 3x 4x Αποτελέσματα 1x 2x 3x 4x Λειτουργία γωνίας 3: Λειτουργία 1. Mέτρηση 2. Mέτρηση γωνίας 3 Λειτουργία γωνίας 2: Λειτουργία 1. Mέτρηση 2. Mέτρηση γωνίας 2220

Το Digital Connection-σύμβολο εμφανίζεται μετά την ενεργοποίηση στην οθόνη (h). Με ενεργοποιημένη λειτουργία μπορεί να συνδεθεί μία κινητή τερματική συσκευή μέσω ενός App με τη συσκευή μέτρησης. Εφαρμογή (App) Για τη χρήση της Digital Connection χρειάζεστε μια εφαρμογή. Μπορείτε να την κατεβάσετε από τα αντίστοιχα Stores αναλόγως της τερματικής συσκευής: Προσέχετε ώστε να έχει ενεργοποιηθεί η διεπαφή ραδιοεπικοινωνίας της φορητής τερματικής συσκευής.

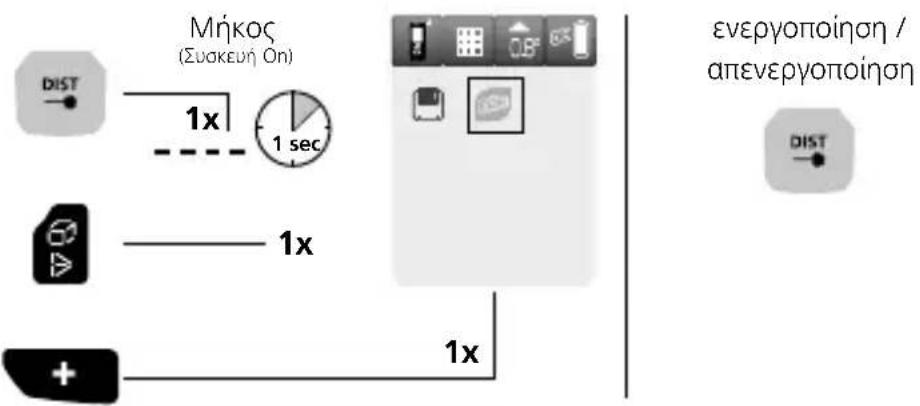

Ενεργοποίηση / απενεργοποίηση Digital Connection:

1 sec (Συσκευή Οn) ενεργοποίηση / απενεργοποίηση Μεταφορά δεδομένων Η συσκευή διαθέτει μια Digital Connection, που επιτρέπει τη μεταφορά δεδομένων με τεχνολογία ραδιοεπικοινωνίας σε φορητές τερματικές συσκευές με διεπαφή ραδιοεπικοινωνίας (π.χ. smartphone, tablet). Τις προϋποθέσεις συστήματος για μια Digital Connection θα βρείτε εδώ https://packd.li/ble/v2 Η συσκευή μπορεί να δημιουργήσει μια σύνδεση ραδιοεπικοινωνίας με συσκευές που είναι συμβατές με το πρότυπο ραδιοεπικοινωνίας IEEE 802.15.4. Το πρότυπο ραδιοεπικοινωνίας IEEE 802.15.4 είναι ένα πρωτόκολλο μετάδοσης για Wireless Personal Area Networks (WPAN). Η εμβέλεια ορίζεται σε μία μέγ. απόσταση 10 m από την τερματική συσκευή και εξαρτάται άμεσα από τις συνθήκες του περιβάλλοντος, όπως π.χ. το πάχος και τη σύσταση των τοίχων, τις παρεμβολές στις ραδιοεπικοινωνίες, αλλά και από τις ιδιότητες εκπομπής / λήψης της τερματικής συκευής.LaserRange-Master Gi7 Pro

Μετά την εκκίνηση της εφαρμογής και με ενεργοποιημένη την Digital Connection μπορεί να πραγματοποιηθεί μια σύνδεση μεταξύ μιας φορητής τερματικής συσκευής και της συσκευής μέτρησης. Εάν η εφαρμογή αναγνωρίζει περισσότερες ενεργές συσκευές μέτρησης, επιλέξτε την πιο κατάλληλη συσκευή μέτρησης. Με την επόμενη εκκίνηση η συσκευή αυτή συνδέεται αυτομάτως. Κωδικός σφάλματος: Σημαντικές υποδείξεις – Το λέιζερ δείχνει το σημείο μέτρησης, μέχρι το οποίο γίνεται μέτρηση. Στην ακτίνα του λέιζερ δεν επιτρέπεται να παρεμβάλλονται αντικείμενα. – Η συσκευή αντισταθμίζει κατά τη μέτρηση διαφορετικές θερμοκρασίες χώρου. Λάβετε υπόψη σας για αυτό τον λόγο ένα σύντομο χρόνο προσαρμογής όταν αλλάζετε τοποθεσία με μεγάλη διαφορά θερμοκρασίας. – Η συσκευή μπορεί να χρησιμοποιηθεί πολύ περιορισμένα σε εξωτερικούς χώρους, ενώ δεν μπορεί να χρησιμοποιηθεί με δυνατό ήλιο. – Σε μετρήσεις στο ύπαιθρο μπορούν βροχή, ομίχλη και χιόνι να επηρεάσουν τα αποτελέσματα της μέτρησης ή να τα παραμορφώσουν.

Όταν οι προϋποθέσεις δεν είναι ευνοϊκές όπως π.χ. σε επιφάνειες με χαμηλή αντανακλαστική ικανότητα μπορεί η μέγ. απόκλιση να είναι πάνω από 3 mm. – Η αντανάκλαση του λέιζερ σε χαλιά, πολυθρόνες ή κουρτίνες δεν είναι ιδιαίτερα καλή. Χρησιμοποιείτε λείες επιφάνειες. – Σε μετρήσεις μέσα από τζάμια (παραθύρων) μπορεί τα αποτελέσματα των μετρήσεων να εμφανίσουν παραμορφώσεις.

Η λειτουργία εξοικονόμησης ενέργειας απενεργοποιεί τη συσκευή αυτομάτως. – Καθαρισμός με ένα μαλακό πανί. Δεν επιτρέπεται να διεισδύει νερό στο περίβλημα. Er101: Er108: Er118: Er155: Er181: Er194: Αντικατάσταση μπαταριών Πυθαγόρειο σφάλμα μέτρησης Σφάλμα βαθμονόμησης αισθητήρα Tilt Το παραληφθέν σήμα είναι πολύ αδύνατο ή Εκτός της περιοχής μέτρησης Σφάλμα στη μεταφορά δεδομένων Η τιμή είναι εκτός της περιοχής μέτρησης Οδηγίες σχετικά με τη συντήρηση και φροντίδα Καθαρίζετε όλα τα στοιχεία με ένα ελαφρώς υγρό πανί και αποφεύγετε τη χρήση δραστικών καθαριστικών και διαλυτικών μέσων. Αφαιρείτε την/τις μπαταρία/ες πριν από μία αποθήκευση μεγάλης διαρκείας. Αποθηκεύετε τη συσκευή σε έναν καθαρό, ξηρό χώρο. Βαθμονόμηση Η συσκευή μέτρησης πρέπει να βαθμονομείται και να ελέγχεται τακτικά, για να διασφαλίζεται η ακρίβεια και η λειτουργία μέτρησης. Συνιστούμε ένα διάστημα βαθμονόμησης ενός έτους. Επικοινωνήστε με το τοπικό ειδικό κατάστημα ή απευθυνθείτε στο τμήμα σέρβις της UMAREX-LASERLINER.222

• για απόσταση μέτρησης έως 10 m και επιφάνεια στόχευσης με καλή αντανάκλαση, σε θερμοκρασία δωματίου. Σε μεγαλύτερες αποστάσεις και ακατάλληλες συνθήκες μέτρησης όπως π.χ. έντονη ηλιακή ακτινοβολία ή επιφάνειες στόχευσης με ασθενή αντανάκλαση, μπορεί να αυξηθεί η απόκλιση μέτρησης κατά ± 0,2 mm/m. Τεχνικά χαρακτηριστικά (Με επιφύλαξη τεχνικών αλλαγών. 24W43) Μέτρηση απόστασης Ακρίβεια (τυπική)* ± 2 mm Περιοχή μέτρησης εσωτερικά** 0,05 m - 70 m Μέτρηση γωνίας Περιοχή μέτρησης ± 90° Ανάλυση 0,1° Ακρίβεια 0,1° Κατηγορία λέιζερ 2 < 1 mW Μήκος κύματος λέιζερ 515 nm Συνθήκες εργασίας -10°C … 40°C, Υγρασία αέρα μέγ. 20 … 85% rH, χωρίς συμπύκνωση, Ύψος εργασίας μέγ. 2000 m πάνω από το μέσο επίπεδο της θάλασσας Συνθήκες αποθήκευσης -20°C … 70°C, Υγρασία αέρα μέγ. 80% rH Δεδομένα λειτουργίας μονάδας ραδιοεπικοινωνίας Διεπαφή IEEE 802.15.4. LE ≥ 4.x (Digital Connection); Ζώνη συχνοτήτων: ISM ζώνη 2400-2483.5 MHz, 40 κανάλια; Ισχύς εκπομπής μέγ. 10 mW; Εύρος ζώνης: 2 MHz; Ρυθμός ήχου: 1 Mbit/s, Διαμόρφωση: GFSK / FHSS Αυτόματη απενεργοποίηση 30 δευτ λέιζερ / 3 λεπτά συσκευή Τροφοδοσία ρεύματος 2 x 1,5V LR6 (AA) Διαστάσεις (Π x Υ x Β) 50 x 122 x 27 mm Βάρος 140 g (με μπαταρίες)LaserRange-Master Gi7 Pro
