Produkttype	Laserafstandsmåler med grøn laserteknologi
Mærke	Laserliner
Model	LaserRangeMaster Gi7 Pro
Mål (L x H x D)	50 x 122 x 27 mm
Vægt (inkl. batterier)	140 g
Strømforsyning	2 stk. LR6 (AA) 1,5 V
Laserklasse	2, < 1 mW, 515 nm (grøn laser)
Målenøjagtighed (typisk)	± 2 mm (op til 10 m)
Indendørs måleområde	0,05 m – 70 m
Vinkelmåleområde	± 90°, opløsning 0,1°, nøjagtighed 0,1°
Hovedfunktioner	Afstand, areal, volumen, kontinuerlig måling, vinkelfunktioner 1+2+3, digitalt vaterpas, kalibrering af hældningssensor, addition/subtraktion, hukommelse 50 pladser
Tilslutning	Digital Connection (IEEE 802.15.4, Bluetooth LE ≥4.x), rækkevidde maks. 10 m
Display	LCD-skærm med symboler
Automatisk slukning	Laser efter 30 sek., enhed efter 3 min.
Arbejdsbetingelser	-10 °C til 40 °C, LF 20–85 % uden kondens
Opbevaringsbetingelser	-20 °C til 70 °C, LF maks. 80 %
Rengøring	Med en let fugtig blød klud; undgå aggressive midler
Vedligeholdelse	Kalibrer årligt; fjern batterier ved længere opbevaring
Sikkerhed	Laser klasse 2: kig ikke ind i strålen, ret den ikke mod øjnene
Garanti	I henhold til producentens betingelser

Ofte stillede spørgsmål - LaserRangeMaster Gi7 Pro Laserliner

Hvordan tænder og slukker jeg enheden?

Tryk på TÆND/mål-tasten for at tænde enheden. For at slukke skal du trykke længe på Slet/SLUK-tasten, indtil den slukker.

Hvordan ændrer jeg måleenheden?

I måletilstand skal du trykke på Måleplan/enhed-tasten for at skifte mellem m, inch og ft.

Hvordan måler jeg en afstand?

Tænd enheden, peg laseren mod målet og tryk på DIST (TÆND/mål-tasten). Afstanden vises på skærmen.

Hvordan bruger jeg funktionen kontinuerlig måling?

Vælg tilstanden Kontinuerlig måling min./maks. med funktionstasten. Målingen starter automatisk. Tryk på DIST for at stoppe. Skærmen viser maks., min. og aktuelle værdier.

Hvordan måler jeg et areal eller et volumen?

For areal: vælg tilstanden Areal, mål længden og derefter bredden. For volumen: vælg Volumen, mål længde, bredde og højde. Resultaterne vises automatisk.

Hvordan bruger jeg vinkelfunktionerne 1, 2 eller 3?

Vælg den ønskede vinkelfunktion (1, 2 eller 3) med funktionstasten. Følg vejledningen på skærmen: mål de nødvendige afstande. Resultaterne beregnes via 360° hældningssensoren.

Hvordan kalibrerer jeg hældningssensoren?

I menuen skal du vælge Kalibrering af hældningssensor. Følg instruktionerne på skærmen, normalt ved at placere enheden på en plan overflade og trykke på en tast.

Hvordan overfører jeg data via Digital Connection?

Aktivér Digital Connection i menuen. På din mobil skal du downloade den kompatible app, aktivere Bluetooth og forbinde til enheden. Målingerne kan overføres.

Hvad gør jeg ved en fejlkode (Er...)?

Se i manualen: Er101 = svage batterier, Er108 = pythagoræisk målefejl, Er118 = kalibreringsfejl, Er155 = svagt signal, Er181 = overførselsfejl, Er194 = værdi uden for rækkevidde. Følg de anbefalede handlinger.

Hvordan rengør og vedligeholder jeg enheden?

Rengør med en let fugtig blød klud. Brug ikke opløsningsmidler eller slibende midler. Fjern batterierne, hvis enheden ikke bruges i længere tid. Årlig kalibrering anbefales.

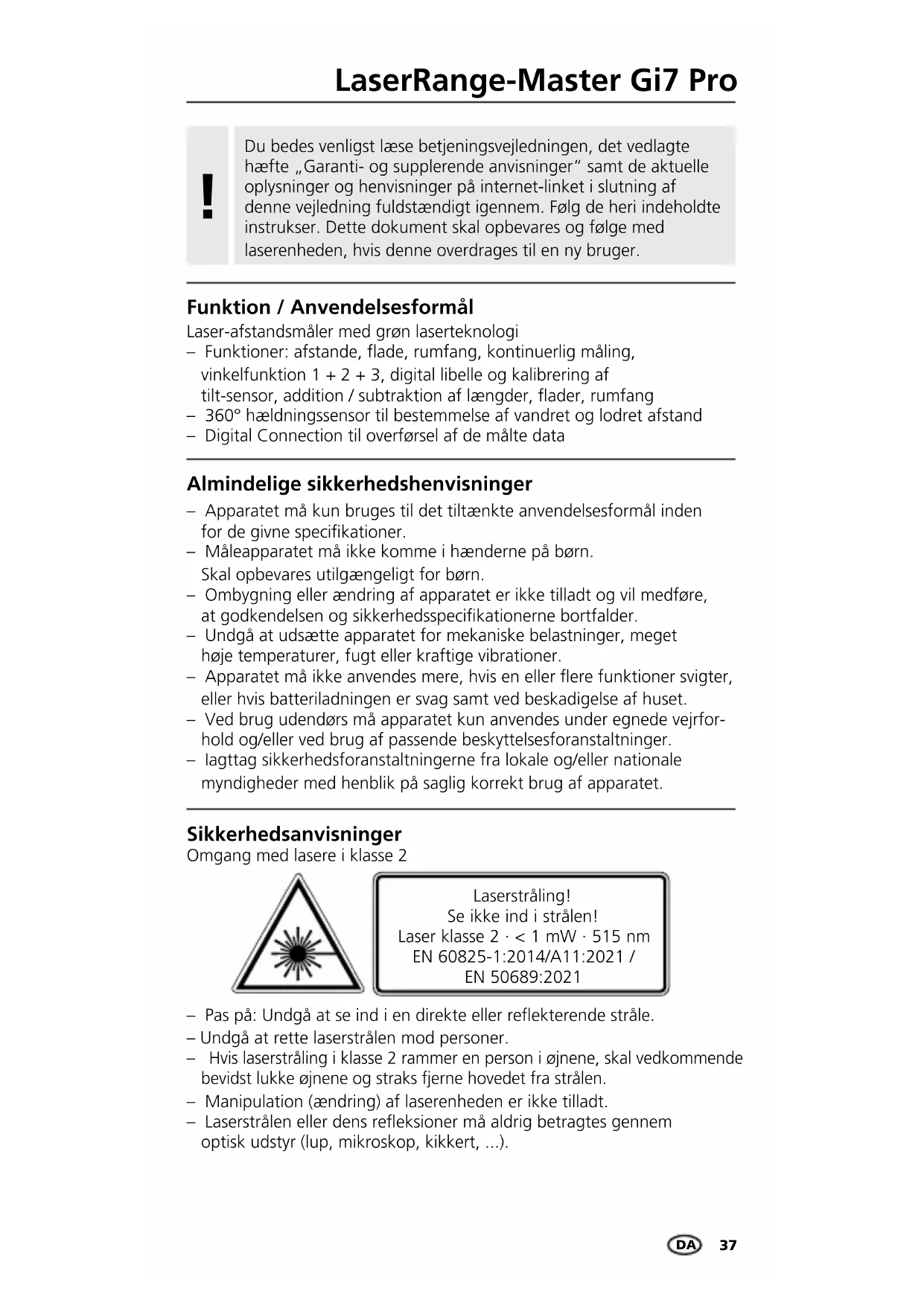

BRUGSANVISNING LaserRangeMaster Gi7 Pro Laserliner

Skift af måleplan (reference):

Du bedes venligst læse betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger“ samt de aktuelle oplysninger og henvisninger på internet-linket i slutning af denne vejledning fuldstændigt igennem. Følg de heri indeholdte instrukser. Dette dokument skal opbevares og følge med laserenheden, hvis denne overdrages til en ny bruger.

Funktion / Anvendelsesformål

Laser-afstandsmåler med grøn laserteknologi

• Funktioner: afstande, flade, rumfang, kontinuerlig måling,
  vinkelfunktion 1 + 2 + 3, digital libelle og kalibrering af tilt-sensor, addition / subtraktion af længder, flader, rumfang
• 360° hældningssensor til bestemmelse af vandret og lodret afstand
• Digital Connection til overførsel af de målte data

Almindelige sikkerhedshenvisninger

• Apparatet må kun bruges til det tiltænkte anvendelsesformål inden for de givne specifikationer.
• Måleapparatet må ikke komme i hænderne på børn.
  Skal opbevares utilgængeligt for børn.
• Ombygning eller ændring af apparatet er ikke tilladt og vil medføre, at godkendelsen og sikkerhedsspecifikationerne bortfalder.
• Undgå at udsætte apparatet for mekaniske belastninger, meget høje temperaturer, fugt eller kraftige vibrationer.
• Apparatet må ikke anvendes mere, hvis en eller flere funktioner svigter, eller hvis batteriladningen er svag samt ved beskadigelse af huset.
• Ved brug udendørs må apparatet kun anvendes under egnede vejrforhold og/eller ved brug af passende beskyttelsesforanstaltninger.
• lagttag sikkerhedsforanstaltningerne fra lokale og/eller nationale myndigheder med henblik på saglig korrekt brug af apparatet.

Sikkerhedsanvisninger

• Pas på: Undgå at se ind i en direkte eller reflekterende stråle.
• Undgå at rette laserstrålen mod personer.
• Hvis laserstråling i klasse 2 rammer en person i øjnene, skal vedkommende bevidst lukke øjnene og straks fjerne hovedet fra strålen.
• Manipulation (ændring) af laserenheden er ikke tilladt.
• Laserstrålen eller dens refleksioner må aldrig betragtes gennem optisk udstyr (lup, mikroskop, kikkert, ...).

Laserliner

Sikkerhedsanvisninger

Omgang med elektromagnetisk stråling

• Måleapparatet overholder forskrifterne og grænseværdierne for elektromagnetisk kompatibilitet iht. EMC-direktiv 2014/30/EU.
• Lokale anvendelsesrestriktioner, f.eks. på hospitaler, i fly eller i nærheden af personer med pacemaker, skal iagttages. Risikoen for farlig påvirkning eller fejl i eller pga. elektronisk udstyr er til stede.
• Ved anvendelse i nærheden af høje spændinger eller under høje elektromagnetiske vekselfelter kan måleapparatets nøjagtighed blive påvirket.

Sikkerhedsanvisninger

• Måleapparatet er udstyret med et radio-interface.
• Måleapparatet overholder forskrifterne og grænseværdierne for elektromagnetisk kompatibilitet og radiointerferens iht. RUD-direktivet 2014/53/EU.
• Hermed erklærer Umarex GmbH & Co. KG, at radioanlægstypen LaserRange-Master Gi7 Pro overholder de væsentlige krav og øvrige bestemmelser i EU-direktivet om radioudstyr 2014/53/EU (RED). EU-overensstemmelseserklæringens fuldstændige tekst kan findes på følgende internetadresse: http://laserliner.com/info?an=AHE

Grøn laserteknologi

Ca. 6 gange lysere end en typisk, rød laser med 630 - 660 nm

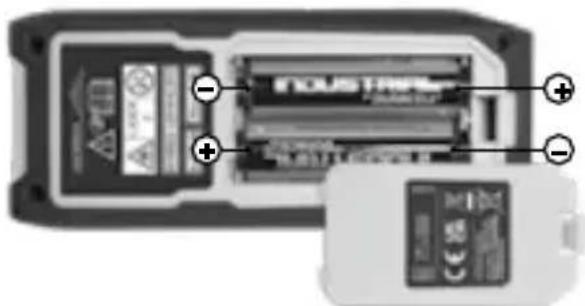

Isætning og udtagning af batterier

Åbn batterirummet på bagsiden af apparatet og sæt 2 x Type AA -batterier i. Vær opmærksom på korrekt polaritet.

Sæt batterirumsdækslet på igen. Nu kan apparatet tændes. Før udtagning af batterier skal apparatet slukkes.

a Visning funktionsvalg
b Måleplan (reference) bag / foran
c Visning min/max-kontinuerlig måling / flade / rumfang / vinkelfunktion 1 + 2 + 3
d Min/max-kontinuerlig måling
e Måleværdier / måleresultater / fejlfunktion / kræver service
f Hældningsvinkel apparatet
g Batterisymbol
h Digital Connection aktiveret
i Mellemværdier / min/max-værdier
j Addition / subtraktion af længder, flader, rumfang
k Enhed m / inch / ft
I Længdemåling
m Min/max-kontinuerlig måling
n Flademåling
o Rumfangsmåling
p Vinkelfunktion 1
q Vinkelfunktion 2
r Vinkelfunktion 3
s Digital libelle
t Kalibrering af tilt-sensor
u Hukommelse
v Digital Connection

TASTATUR:

1. TÆND / måling
2. Sletning af sidste måleværdier / SLUK
3. Addition af længder, flader, rumfang / vis gemte måleværdier
4. Måleplan (reference) bag / foran; enhed m / inch / ft
5. Længde / min/max-kontinuerlig måling / flade / rumfang / vinkelfunktion 1 + 2 + 3 / digital libelle / kalibrering af tilt-sensor / hukommelse / Digital Connection
6. Subtraktion af længder, flader, rumfang / vis gemte måleværdier

Laserliner

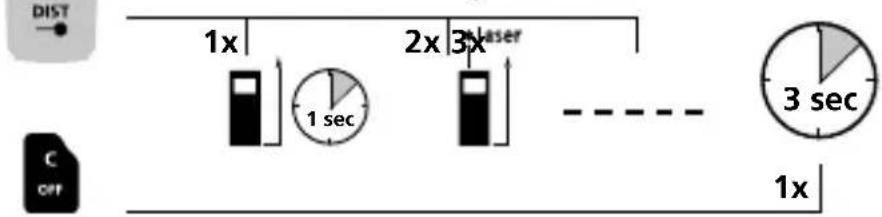

Tænding, måling og slukning:

Enhed tændt Laser tændt Måling Enhed slukket

Sletning af den sidste måleværdi:

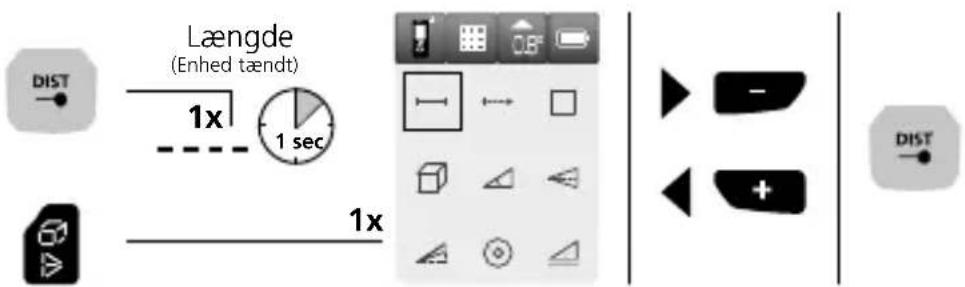

Skift af måleplan (reference):

Bag (Enhed tændt) Foran

DIST 1x 1 sec 1x

Længde / min/max-kontinuerlig måling / flade / rumfang / vinkelfunktion 1 + 2 + 3 / digital libelle / kalibrering af tilt-sensor / hukommelse / Digital Connection

Længe (Enhed tændt) 1x 1 sec 1x DIST DIST

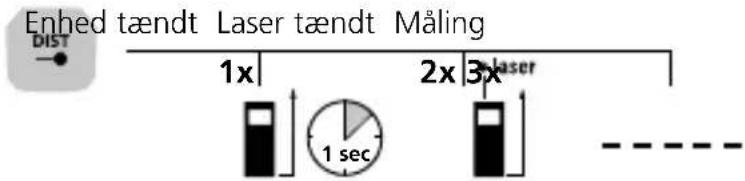

Længdemåling:


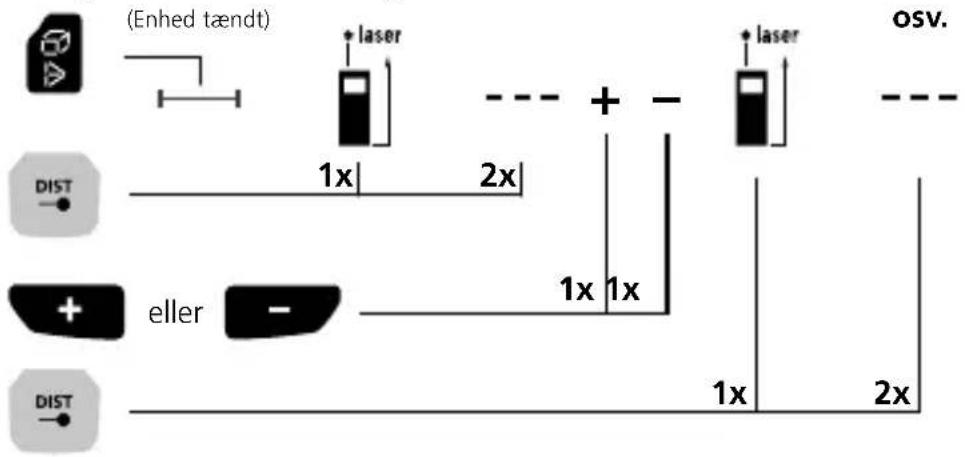

Addition og subtraktion af længder:

Länge Laser tændt 1. længde +/- Laser an Resultat


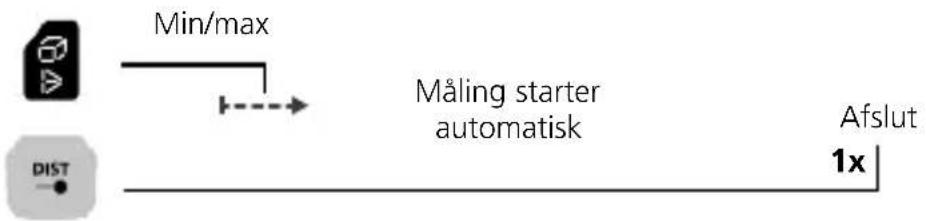

Min/max-kontinuerlig måling:

På LC-displayet vises den største værdi (max), den mindste værdi (min) og den aktuelle værdi.

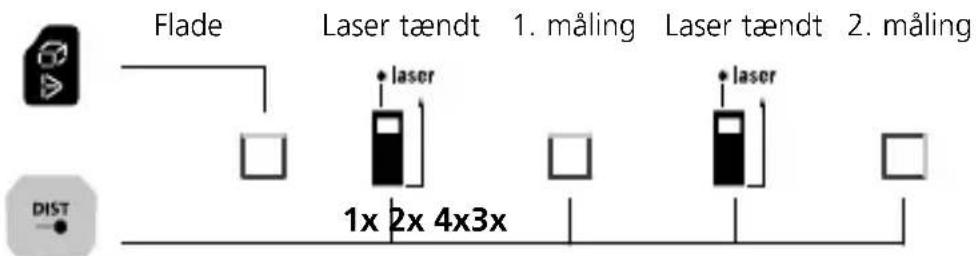

Flademåling:

Flade Laser tændt 1. måling Laser tændt 2. måling 1x 2x 4x3x * laser * laser

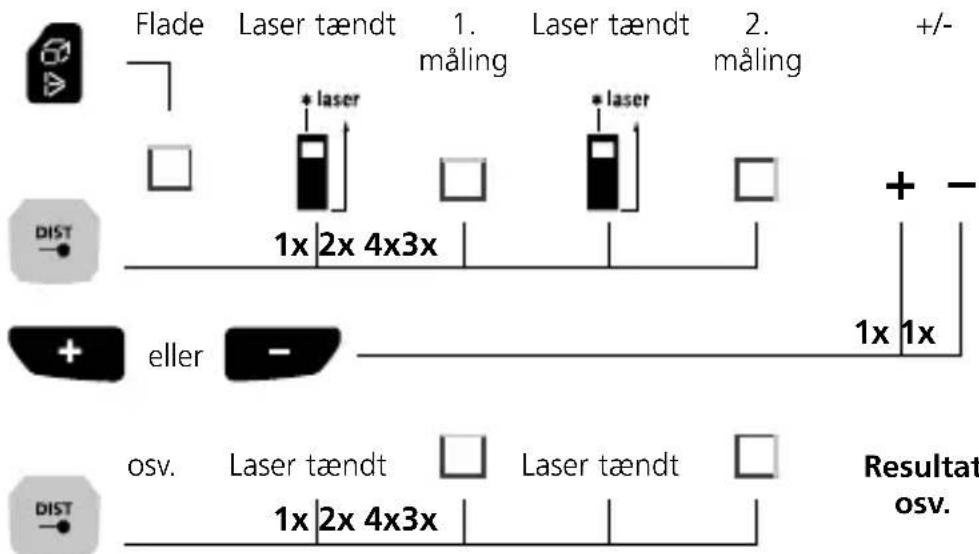

Flade-beregning:

Flade Laser tændt 1. Laser tændt 2. +/- måling måling * laser 1x 2x 4x3x + - DIST eller 1x 1x osv. Laser tændt □ Laser tændt □ Resultat osv. DIST 1x 2x 4x3x

Laserliner

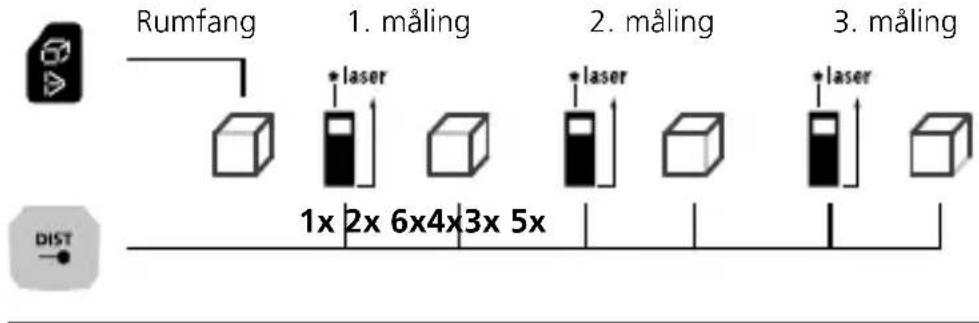

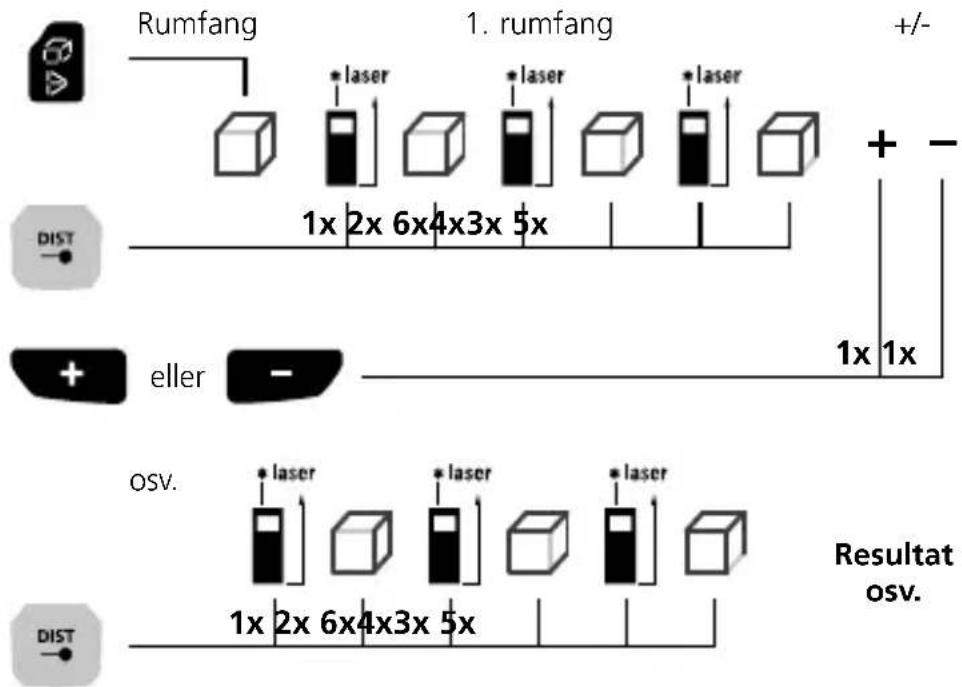

Rumfangsmåling:

Rumfang 1. måling 2. måling 3. måling 1x 2x 6x4x3x 5x DIST

Rumfangsberegning:

Rumfang 1. rumfang +/- * laser * laser * laser + - 1x 2x 6x4x3x 5x DIST eller 1x 1x osv. * laser * laser * laser Resultat osv. 1x 2x 6x4x3x 5x DIST

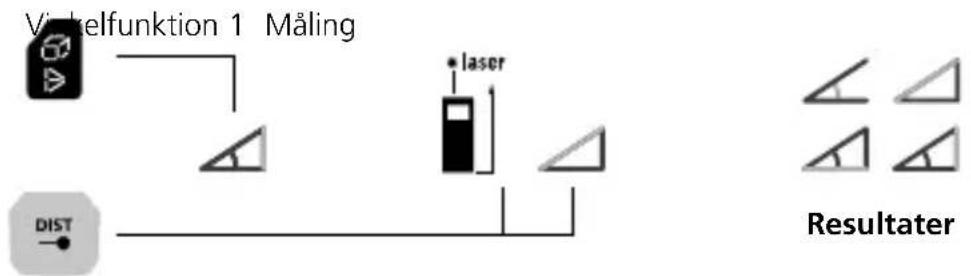

Vinkelfunktion 1:

Måleresultatet bestemmes via den 360° hældningssensor.

Måleresultatet bestemmes via den 360° hældningssensor.

Måleresultatet bestemmes via den 360° hældningssensor.

Den digitale libelle bruges til horisontal indjustering af måleapparatet.

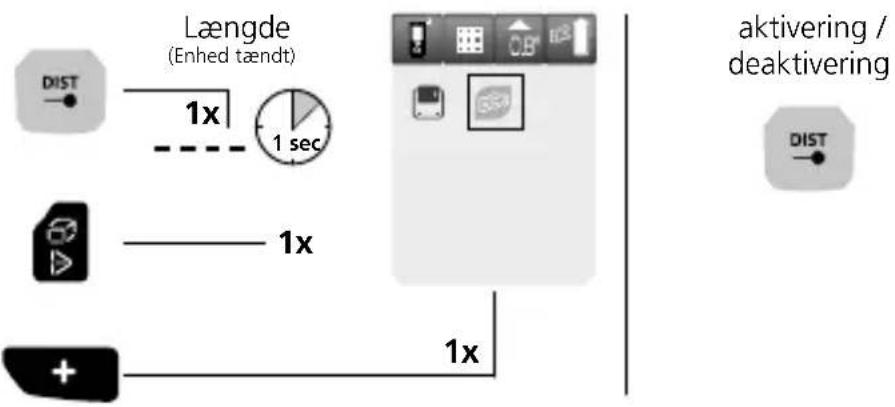

Kalibrering af tilt-sensor:

Til kalibrering af hældningssensoren (tilt) følger man anvisningerne på displayet.

Apparatet råder over 50 hukommelsespladser.

Apparatet råder over en digital connection, der tillader dataoverførsel via trådløs teknik til mobile slutenheder med radiogrænseflade (f.eks. smartphones og tablets).

Systemkravet til en digital connection fremgår af

Rækkevidden er dimensioneret til max 10 m afstand fra enheden og er meget afhængig af de givne lokale forhold som fx væggenes tykkelse og sammensætning, radiostøjkilder samt enhedens sende-/modtagelseskarakteristika.

Aktivering / deaktivering af Digital Connection:

Digital Connection-symbolet viser sig på displayet (h) efter aktiveringen. Når funktionen er aktiv, kan en mobil enhed oprette forbindelse til måleapparatet ved hjælp af en app.

Applikation (app)

Der kræves en applikation (app), for at man kan udnytte Digital Connection-funktionen. Denne kan man downloade fra den pågældende netbutik afhængig af enheden:

Kontrollér, at radiogrænsefladen i den mobile slutenhed er aktiveret.

Efter start af applikationen og aktivering af digital connection, kan der etableres forbindelse mellem en mobil slutenhed og måleinstrumentet. Hvis applikationen registrerer flere aktive måleapparater, vælger man det passende måleapparat.

Ved næste opstart kan dette måleapparat så forbindes automatisk.

Vigtigt

• Laseren angiver det målepunkt, hvortil der måles. Der må ikke komme genstande i vejen for laserstrålen.
• Enheden kompenserer for forskellige rumtemperaturer under målingen. Man skal derfor være opmærksom på, at der er en kort tilpasningstid, når der skiftes mellem steder med store temperaturforskelle.
• Enheden kan kun bruges i begrænset omfang udendørs og slet ikke i kraftigt sollys.
• Ved måling i det fri kan regn, tåge og sne påvirke og / eller forfalske måleresultaterne.
• Under ugunstige forhold som fx dårligt reflekterende overflader kan den maksimale afvigelse være større end 3 mm.
• Tæpper, puder eller gardiner reflekterer ikke laseren optimalt. Sørg for at bruge glatte overflader.
• Ved måling gennem glas (ruder) risikerer man, at måleresultatet bliver forfalsket.
• En energisparefunktion slukker automatisk for enheden.
  – Rengøres med en blød klud. Der må ikke trænge vand ind i huset.

Fejlkode:

Er101: Udskift batterier

Er108: Pythagoræisk målefejl

Er118: Kalibreringsfejl tilt-sensor

Er155: Modtaget signal for svagt eller uden for måleområdet

Er181: Dataoverførselsfejl

Er194: Værdi uden for visningsområde

Anmærkninger vedr. vedligeholdelse og pleje

Alle komponenter skal rengøres med en let fugtet klud, og man skal undlade brug af rengørings-, skure- og opløsningsmidler. Batterierne skal tages ud inden længere opbevaringsperioder. Apparatet skal opbevares på et rent og tørt sted.

Kalibrering

Måleapparatet skal jævnligt kalibreres og kontrolleres for at sikre præcision og funktion. Vi anbefaler kalibreringsintervaller på et år. Kontakt ved behov din forhandler eller henvend dig til serviceafdelingen i UMAREX-LASERLINER.

Laserliner

Tekniske data (Ret til ændringer forbeholdt. 24W43)

Afstandsmåling
Nøjagtighed (typisk)* ± 2 mm
Måleområde indendørs** 0,05	m - 70 m
Vinkelmåling
Måleområde ± 90°
Opløsning 0,1°
Nøjagtighed 0,1°
Laserklasse 2 < 1 mW
Laserbølgelængde 515 nm
Arbejdsbetingelser	-10°C ... 40°C, luftfugtighed maks. 20 ... 85% rH, ikke-kondenserende, arbejdshøjde maks. 2000 m.o.h.
Opbevaringsbetingelser	-20°C ... 70°C, luftfugtighed maks. 80% rH
Driftsdataradiomodul	Interface IEEE 802.15.4. LE ≥ 4.x (Digital Connection); Frekvensbånd: ISM-bånd 2400-2483,5 MHz, 40 kanaler; Sendeeffekt: max 10 mW; Båndbredde: 2 MHz; Bitrate: 1 Mbit/s; Modulation: GFSK / FHSS
Automatisk slukning 30 sek. laser / 3 min. apparat
Strømforsyning 2 x 1,5V LR6 (AA)
Mål (B x H x D) 50 x 122 x 27 mm
Vægt 140 g (inkl. batterier)

* op til 10 m måleafstand ved godt reflekterende måloverflade og rumtemperatur. Ved større afstande og mindre gode måleforhold som fx kraftigt sollys eller svagt reflekterende måloverflader kan måleafvigelsen stige med ± 0,2 mm/m.
** ved maks. 5000 lux

Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU og UK.

Dette produkt, herunder tilbehør og emballage, er et elektrisk apparat, der skal genanvendes i overensstemmelse med de europæiske og britiske retningslinjer for elektrisk og elektronisk affald, batterier og emballage for at genvinde værdifulde råmaterialer. Elektriske apparater, batterier og emballage hører ikke til i husholdningsaffaldet. Forbrugerne er ifølge loven forpligtet til at aflevere brugte batterier og opladere gratis på et offentligt indsamlingssted, i en forretning eller hos den tekniske kundeservice. Tag batteriet ud af apparatet med almindeligt værktøj uden at ødelægge det og forbind det med en separat samling, før du afleverer apparatet til bortskaffelse. Hvis du har spørgsmål til udtagning af batteriet, kan du henvende dig til serviceafdelingen hos UMAREX-LASERLINER. Find informationer om tilsvarende bortskaffelsessteder hos din kommune og overhold de gældende bortskaffelses- og sikkerhedsoplysninger på modtagerstederne.

Flere sikkerhedsanvisninger og supplerende tips på:

http://laserliner.com/info?an=AHE
