LaserRangeMaster Gi7 Pro - Далекомер Laserliner - Безплатно ръководство за потребителя

Тип продукт	Лазерен далекомер със зелена лазерна технология
Марка	Laserliner
Модел	LaserRangeMaster Gi7 Pro
Размери (Д x В x Ш)	50 x 122 x 27 мм
Тегло (с батерии)	140 г
Захранване	2 батерии LR6 (AA) 1,5 V
Лазерен клас	2, < 1 mW, 515 nm (зелен лазер)
Точност на измерване (типична)	± 2 mm (до 10 m)
Обхват на вътрешно измерване	0,05 m – 70 m
Обхват на измерване на ъгъл	± 90°, разделителна способност 0,1°, точност 0,1°
Основни функции	Разстояние, площ, обем, непрекъснато измерване, ъглови функции 1+2+3, цифров нивелир, калибриране на сензора за наклон, събиране/изваждане, памет 50 записа
Свързаност	Digital Connection (IEEE 802.15.4, Bluetooth LE ≥4.x), макс. обхват 10 m
Дисплей	LCD екран със символи
Автоматично изключване	Лазер след 30 s, уред след 3 min
Работни условия	-10 °C до 40 °C, HR 20–85 % без конденз
Условия на съхранение	-20 °C до 70 °C, макс. HR 80 %
Почистване	С мека, леко влажна кърпа; избягвайте агресивни продукти
Поддръжка	Калибрирайте всяка година; извадете батериите при продължително съхранение
Безопасност	Лазер клас 2: не гледайте в лъча, не насочвайте към очите
Гаранция	Съгласно условията на производителя

Често задавани въпроси - LaserRangeMaster Gi7 Pro Laserliner

Как да включите и изключите уреда?

Натиснете бутон ВКЛ/измерване, за да включите уреда. За изключване натиснете продължително бутон Изтриване/ИЗКЛ до изключване.

Как да промените мерната единица?

В режим на измерване натиснете бутон Измервателна равнина/единица, за да превключвате между m, inch и ft.

Как да измерите разстояние?

Включете уреда, насочете лазера към целта и натиснете DIST (бутон ВКЛ/измерване). Разстоянието се показва на екрана.

Как да използвате функцията за непрекъснато измерване?

Изберете режим Непрекъснато измерване мин./макс. с функционалния бутон. Измерването започва автоматично. Натиснете DIST, за да спрете. Екранът показва макс., мин. и текуща стойност.

Как да измерите площ или обем?

За площ: изберете режим Площ, измерете дължина и след това ширина. За обем: изберете Обем, измерете дължина, ширина и височина. Резултатите се показват автоматично.

Как да използвате ъгловите функции 1, 2 или 3?

Изберете желаната ъглова функция (1, 2 или 3) с функционалния бутон. Следвайте указанията на екрана: измерете необходимите разстояния. Резултатите се изчисляват чрез сензор за наклон 360°.

Как да калибрирате сензора за наклон?

В менюто изберете Калибриране на сензора за наклон. Следвайте инструкциите на екрана, обикновено като поставите уреда върху равна повърхност и натиснете бутон.

Как да прехвърлите данни чрез Digital Connection?

Активирайте Digital Connection в менюто. На мобилния си телефон изтеглете съвместимото приложение, активирайте Bluetooth и се свържете с уреда. Измерванията могат да бъдат прехвърлени.

Какво да направите при показване на грешка (кодове Er...)?

Консултирайте се с ръководството: Er101 = слаби батерии, Er108 = грешка при питагорско измерване, Er118 = грешка при калибриране, Er155 = слаб сигнал, Er181 = грешка при прехвърляне, Er194 = стойност извън обхват. Следвайте препоръчаните действия.

Как да почистите и поддържате уреда?

Почиствайте с мека, леко влажна кърпа. Не използвайте разтворители или абразивни продукти. Извадете батериите, ако уредът не се използва дълго време. Препоръчва се годишно калибриране.

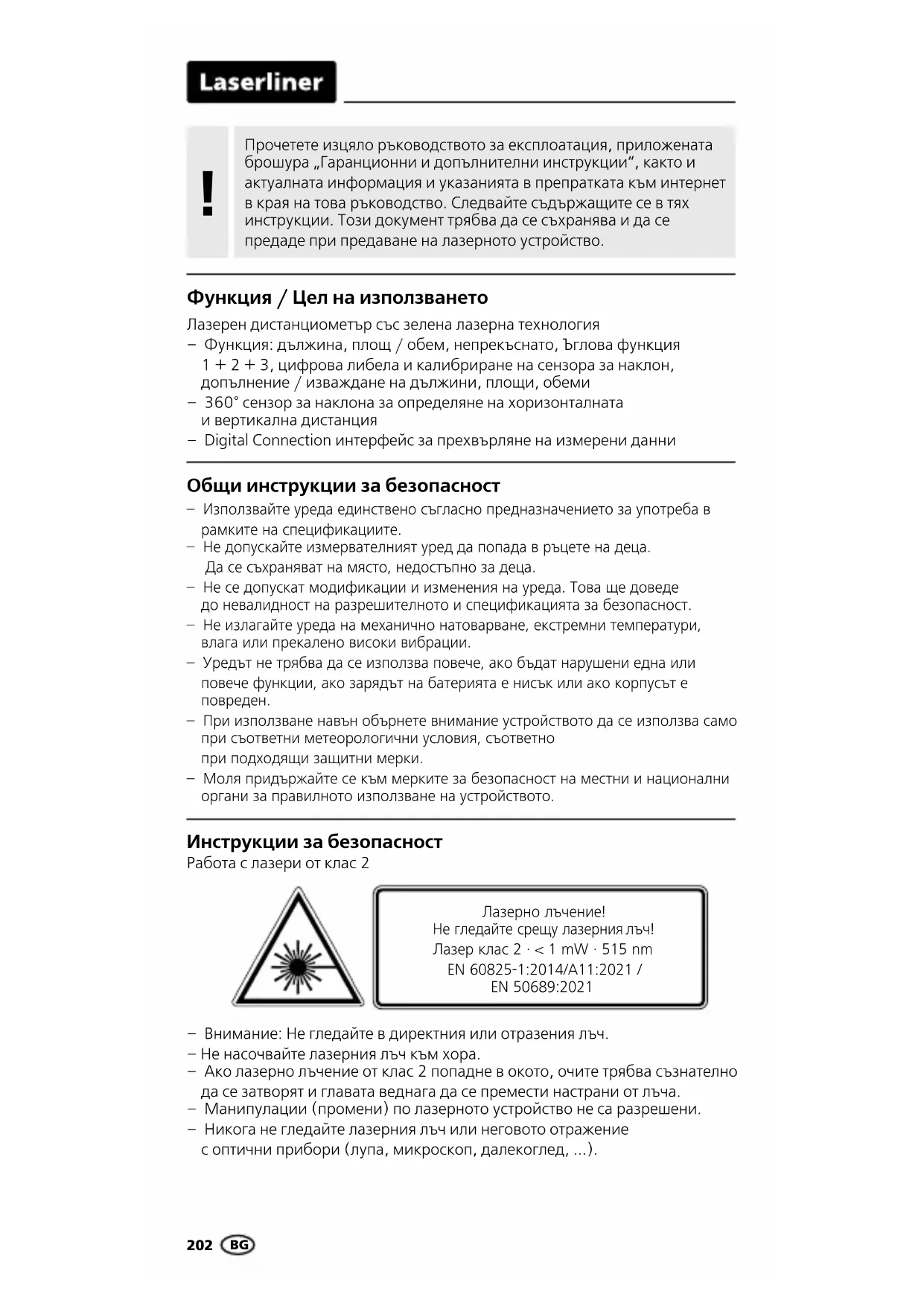

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ LaserRangeMaster Gi7 Pro Laserliner

Прочетете изцяло ръководството за експлоатация, приложената брошура „Гаранционни и допълнителни инструкции“, както и актуалната информация и указанията в препратката към интернет в края на това ръководство. Следвайте съдържащите се в тях инструкции. Този документ трябва да се съхранява и да се предаде при предаване на лазерното устройство.

Функция / Цел на използването

Лазерен дистанциометър със зелена лазерна технология

• Функция: дължина, площ / обем, непрекъснато, ъглова функция 1 + 2 + 3, цифрова либела и калибриране на сензора за наклон, допълнение / изваждане на дължини, площи, обеми
  – 360° сензор за наклона за определяне на хоризонталната и вертикална дистанция
• Digital Connection интерфейс за прехвърляне на измерени данни

Общи инструкции за безопасност

• Използвайте уреда единствено съгласно предназначението за употреба в рамките на спецификациите.
  – Не допускайте измервателният уред да попада в ръцете на деца. Да се съхраняват на място, недостъпно за деца.
  – Не се допускат модификации и изменения на уреда. Това ще доведе до невалидност на разрешителното и спецификацията за безопасност.
  – Не излагайте уреда на механично натоварване, екстремни температури, влага или прекалено високи вибрации.
  – Уредът не трябва да се използва повече, ако бъдат нарушени една или повече функции, ако зарядът на батерията е нисък или ако корпусът е повреден.
• При използване навън обърнете внимание устройството да се използва само при съответни метеорологични условия, съответно при подходящи защитни мерки.
• Моля придържайте се към мерките за безопасност на местни и национални органи за правилното използване на устройството.

Лазерно лъчение! Не гледайте срещу лазерния лъч! Лазер клас 2 · < 1 mW · 515 nm EN 60825-1:2014/A11:2021 / EN 50689:2021

– Внимание: Не гледайте в директния или отразения лъч.
– Не насочвайте лазерния лъч към хора.
– Ако лазерно лъчение от клас 2 попадне в окото, очите трябва съзнателно да се затворят и главата веднага да се премести настрани от лъча.
- Манипулации (промени) по лазерното устройство не са разрешени.
– Никога не гледайте лазерния лъч или неговото отражение с оптични прибори (лупа, микроскоп, далекоглед, ...).

Работа с електромагнитно лъчение

– Измервателният уред спазва предписанията и граничните стойности за електромагнитната съвместимост съгласно Директива 2014/30/ЕС за електромагнитната съвместимост (EMC).
– Трябва да се спазват локалните ограничения в работата, като напр. в болници, в самолети, на бензиностанции или в близост до лица с пейсмейкъри. Съществува възможност за опасно влияние или смущение от електронни уреди.
– При използване в близост до високи напрежения или под силни електромагнитни променливи полета може да бъде повлияна точността на измерване.

Работа с радиочестотно излъчване

– Измервателният уред е оборудван с радиоинтерфейс.
– Измервателният уред спазва предписанията и граничните стойности за електромагнитната съвместимост и радиоизлъчването съгласно Директива 2014/53/EC за предоставяне на пазара на радиосъоръжения.
– С настоящото Umarex GmbH & Co. KG декларира, че типът на радиосистемата LaserRange-Master Gi7 Pro съответства на съществените изисквания на европейската Директива 2014/53/EC за радиосъоръженията (RED). Пълният текст на EC декларацията за съответствие може да намерите на следния интернет адрес: http://laserliner.com/info?an=AHE

Зелена лазерна технология

Около 6 пъти по-светъл от обикновения червен лазер с 630 – 660 nm

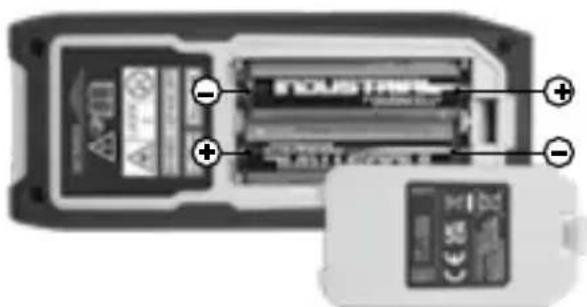

Поставяне и изваждане на батериите

Отворете батерийното отделение на задната страна на корпуса и поставете 2 x тип АА. Съблюдавайте правилната им полярност. Поставете обратно капака на батерийното отделение. Сега уредът може да бъде включен. Преди изваждането на батериите уредът трябва да се изключи.

а Индикатор избор на функция
b Измервателна равнина (отправна) отзад / отпред
с Индикация мин/макс непрекъснато /площ / обем / Ъглова функция 1 + 2 + 3
d Мин/макс непрекъснато
e Измервани стойности / результати от измерването / неправилно функциониране / необходим е сервис
f Индикация ъгъл на наклона
g Символ за батерия
h Digital Connection функцията активирана
i Междинни стойности / мин/макс стойности
j Допълнение / изваждане на дължини, площи, обеми
k Единица м / inch / ft
Измерване на дължина
m Мин/макс непрекъснато
n Измерване на площ
- Измерване на обем
p ъглова функция 1
q ъглова функция 2
r ъглова функция 3
s Цифрова либела
t Калибриране на сензора за наклон
u Памет
v Digital Connection

КЛАВИАТУРА:

1. ВКЛ / измерване
2. Изтриване на последните измерени стойности / ИЗКЛ
3. Събиране на дължини, площи, обеми / преглед на запаметените измерени стойности
4. Измервателна равнина (отправна) отзад / отпред; измервателна единица м / inch / ft
5. Дължина / мин/макс непрекъснато / площ / обем / Ъглова функция 1 + 2 + 3/ Цифрова либела / калибриране на сензора за наклон / памет / Digital Connection
6. Изваждане на дължини, площи, обеми / преглед на запаметените измерени стойности

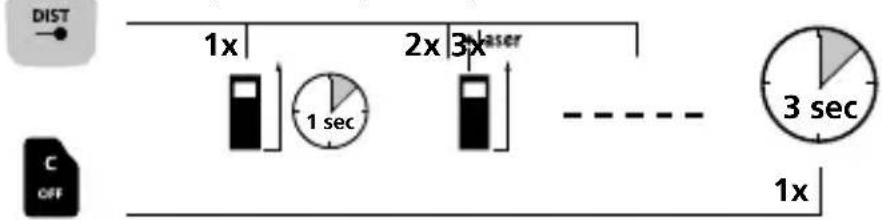

Включване, измерване и изключване:

Уред вкл Лазер вкл Измерване Уред изкл

DIST 1x 2x 3xaser 1 sec 3 sec 1x C OFF

Превключване на мерна

единица:

M / inch / ft

Изтриване на последната

измерена стойност:

Превключване на измервателната равнина (отправна):

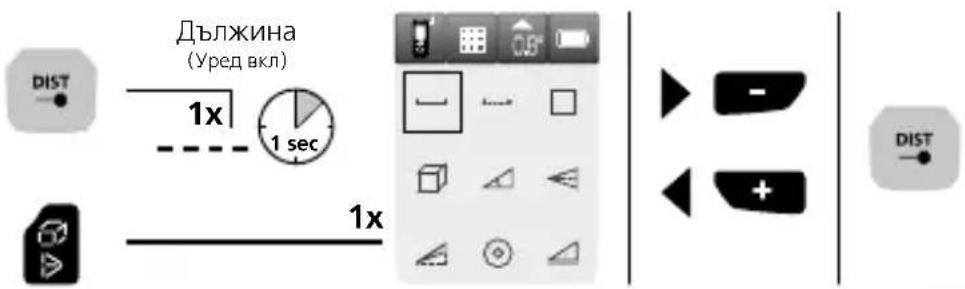

Превключване на функциите:

Дължина / мин/макс непрекъснато / площ / обем / ъглова функция 1 + 2 + 3/ Цифрова либела / калибриране на сензора за наклон / памет / Digital Connection

Дължина (Уред вкл) 1x 1 sec 1x DIST DIST

Измерване на дължина:

Уред вкл Лазер вкл Измерване

1x 1 sec 2x 3x laser -- - - - -

Laserliner

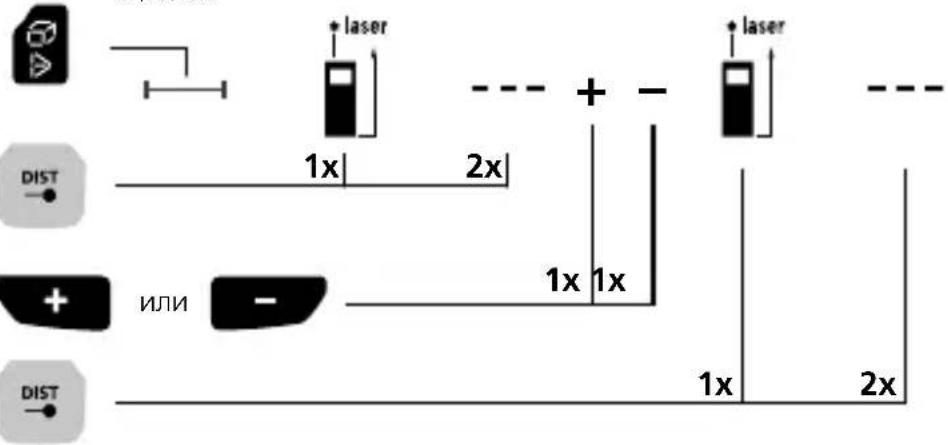

Добавяне и изваждане на дължини:

Дължина Лазер вкл 1. Дължина +/- Резултат

(Уред вкл)

+laser 1x 2x + + - 1x 1x 1x 2x DISTR ИЛИ DIST

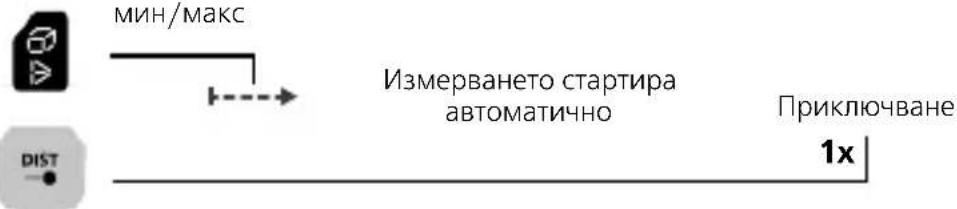

мин/макс непрекъснато измерване:

мин/макс Измерването стартира автоматично Приключване 1x

LC-дисплеят показва най-голямата стойност (макс), най-малката стойност (мин) и текущата стойност.

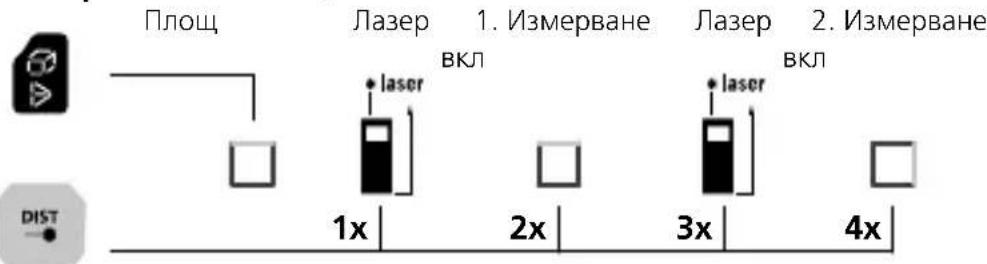

Измерване на площ:

Площ Лазер 1. Измерване ВКЛ Лазер 2. Измерване ВКЛ DIST 1x 2x 3x 4x

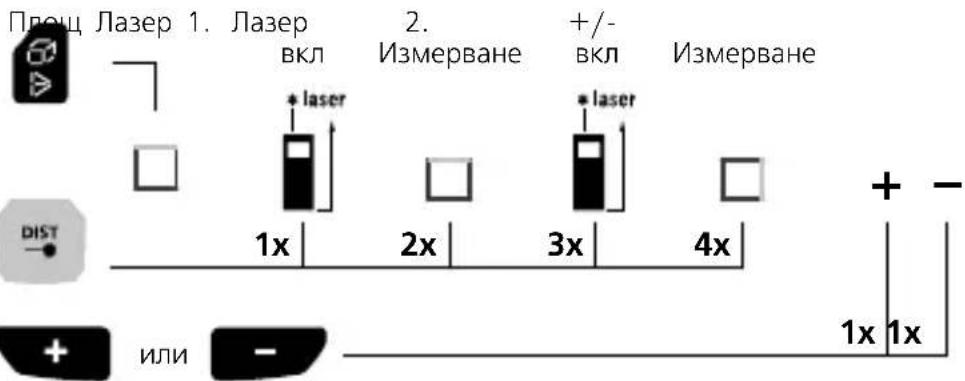

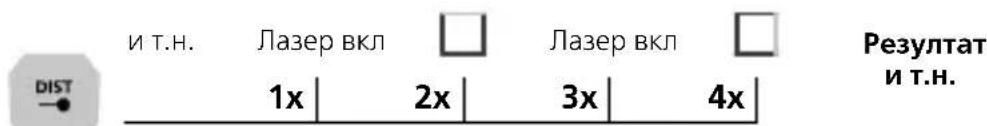

Изчисление на площи:

Площ Лазер 1. Лазер вкл * laser 2. Измерване +/- вкл Измерване + - DIST 1x 2x 3x 4x + - или 1x 1x

И Т.Н. Лазер вкл □ Лазер вкл □ DIST 1x 2x 3x 4x Резултат И Т.Н.

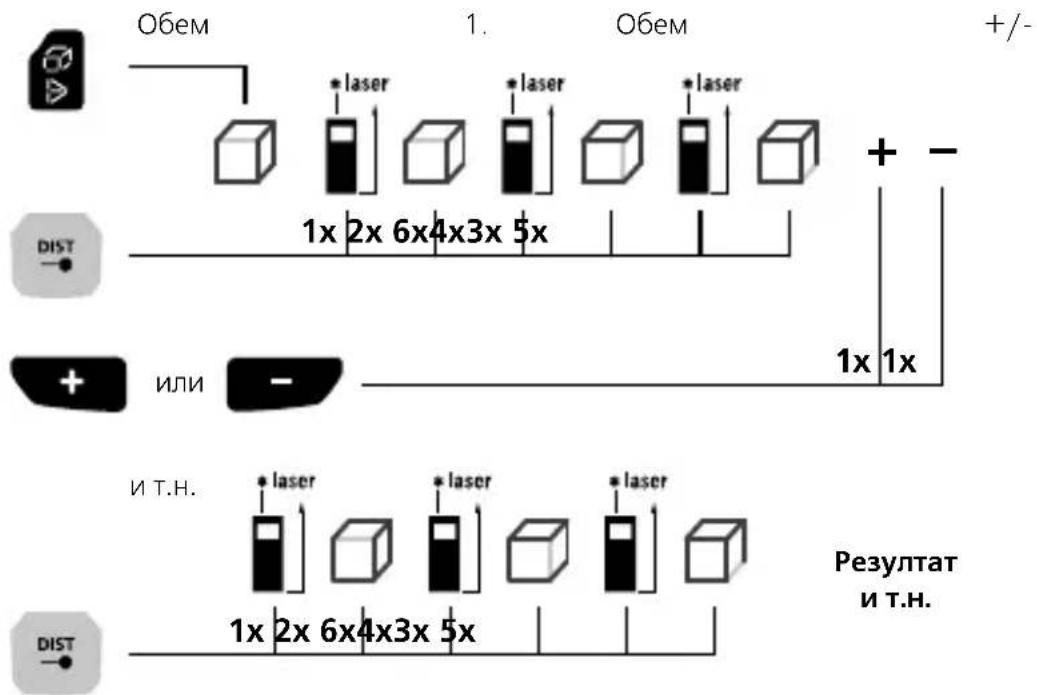

Изчисление на обеми:

Обем 1. Обем +/-/ *laser *laser *laser 1x 2x 6x4x3x 5x + - DIST ИЛИ 1x 1x И Т.Н. *laser *laser *laser 1x 2x 6x4x3x 5x Результат И Т.Н. DIST

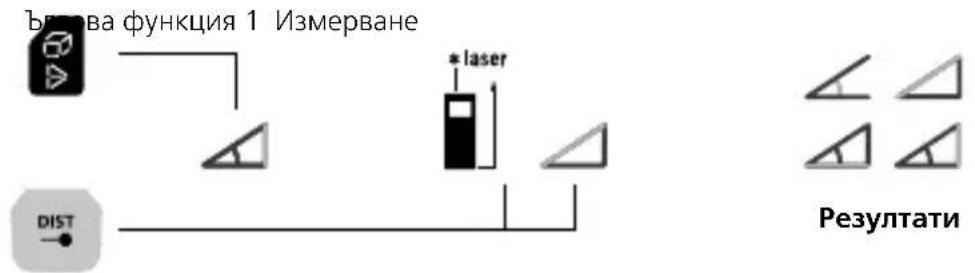

Ъглова функция 1:

Върва функция 1 Измерване * laser DIST Резултати

Резултатът от измерване се определя автоматично чрез сензора за наклон 360°.

Задната страна на уреда служи като референтна повърхност за измерването на ъгли.

Laserliner

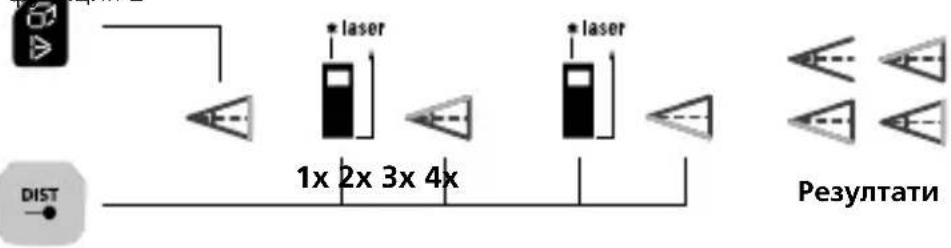

ъглова функция 2:

Ъглова 1. Измерване 2. Измерване функция 2

1x 2x 3x 4x * laser * laser DIST Результати

Резултатът от измерване се определя автоматично чрез сензора за наклон 360°.

Задната страна на уреда служи като референтна повърхност за измерването на ъгли.

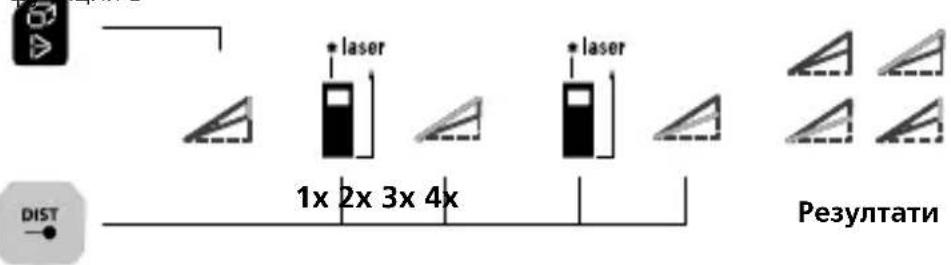

Ъглова функция 3:

Ъглова 1. Измерване 2. Измерване функция 3

1x 2x 3x 4x * laser * laser DIST Резултати

Резултатът от измерване се определя автоматично чрез сензора за наклон 360°.

Задната страна на уреда служи като референтна повърхност за измерването на ъгли.

Цифрова либела:

Цифровата либела служи за хоризонтално нивелиране на измервателния уред.

Калибриране на сензора за наклон:

За калибрирането на сензора за наклона (Tilt) следвайте указанията на дисплея.

Функция запаметяване:

Уредът разполага с 50 места за запаметяване.

Уредът има цифрова връзка, която осигурява възможност за пренос на данни чрез радиотехника към крайни мобилни устройства с безжичен интерфейс (например смартфон, таблет). Изискванията към системата за цифрова връзка ще намерите на https://packd.li/ble/v2

Уредът може да установява радиовръзка със съвместими със стандарта за безжична връзка IEEE 802.15.4 устройства. Стандартът за безжична връзка IEEE 802.15.4 е протокол за пренос за персонални безжични мрежи (WPAN).

Радиусът на действие е проектиран за макс. 10 m разстояние от крайното устройство и силно зависи от условията на околната среда, като например дебелината и състава на стени, източници на радиосмущения, както и от приемно / предавателните свойства на крайното устройство.

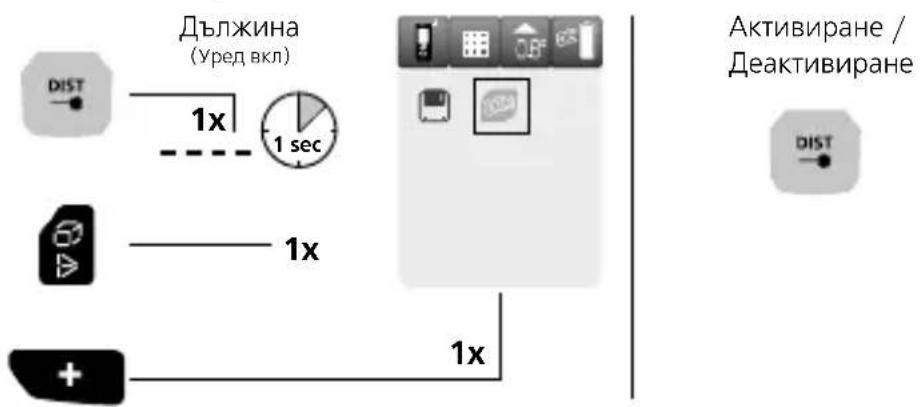

Активиране / деактивиране на Digital Connection:

Дължина (уред вкл) 1x 1 sec 1x 1x Активиране / Деактивиране

Digital Connection символът се появява на дисплея (h) след активиране. При активна функция с измервателния уред може да се свърже мобилно крайно устройство посредством приложение (App).

Приложение (App)

За да се използва цифровата връзка, е необходимо приложение.

То може да бъде изтеглено в съответните магазини в зависимост от крайното устройство:

Погрижете се да бъде активиран безжичният интерфейс на крайното мобилно устройство.

Laserliner

След стартирането на приложението и активирането на цифровата връзка може да се създаде връзка между крайно мобилно устройство и измервателния уред. Ако приложението открие няколко активни измервателни уреда, изберете подходящия измервателен уред.

При следващия старт този измервателен уред може да бъде свързан автоматично.

Важни указания

– Лазерът сочи точката на измерване, до която ще се мери. На пътя на лазерния лъч не трябва да има никакви обекти.
- При измерване приборът извършва температурна компенсация при различни температури в помещението. Когато извършвате измерване на места с голяма разлика в температурите, предвидете кратко време за адаптиране на прибора.
– Уредът може да се използва на открито само ограничено и не може да се използва при силно слънчево лъчение.
– При измервания на открито явления като дъжд, мъгла и сняг може да повлияят върху резултатите от измерването съотв. да ги преначат.
– При неблагоприятни условия, като например силно отразяващи повърхности, максимальното отклонение може да възлиза на повече от 3 мм.
– Килими, тапицерии или пердета не отразяват лазера по най добрия начин. Използвайте гладки повърхности.
– При измервания през стъкло (прозоречни стъкла) резултатите от измерването може да не бъдат достоверни.
– Функция за пестене на енергия автоматично изключва уреда.
– Почиствайте с мека тъкан. В корпуса не трябва да прониква вода.

Код на грешка:

Er101: Сменете батериите
Er108: Грешка на измерването при прилагане на питагоровата теорема
Er118: Грешка при калибрирането на сензора за наклон
Er155: Твърде слаб приет сигнал или извън диапазона на измерване
Er181: Грешка при прехвърляне на данните
Er194: Стойност извън диапазона на показанията

Указания за техническо обслужване и поддръжка

Почиствайте всички компоненти с леко навлажнена кърпа и избягвайте използването на почистващи и абразивни препарати и разтворители. Сваляйте батерията/батериите преди продължително съхранение. Съхранявайте уреда на чисто и сухо място.

Калибриране

Измервателният уред трябва редовно да се калибрира и изпитва, за да се гарантира точността и функционирането. Ние препоръчваме интервали на калибриране от 1 години. При необходимост се свържете с Вашия дилър или се обърнете към сервисния отдел на UMAREX-LASERLINER.

(Запазва се правото за технически промени. 24W43)

Измерване на дистанция
Точност (Типично)* ± 2 mm
Диапазон на измерване вътре**	0,05 m - 70 m
Измерване на ъгли
Измервателен диапазон ± 90°
Разрешаваща способност 0,1°
Точност 0,1°
Лазер клас 2 < 1 mW
Дължина на вълната на лазера	515 nm
Условия за съхранение	-10°C ... 40°C, относителна влажност на въздуха макс. 20 ... 85% rH, Без наличие на конденз, работна височина макс. 2000 m над морското равнище
Автоматично изключване	-20°C ... 70°C, относителна влажност на въздуха макс. 80% rH
Работни данни на радиомодула	Интерфейс IEEE 802.15.4. LE ≥ 4.x (Digital Connection); Честотна лента: ISM лента 2400-2483.5 MHz, 40 канала; Мощност на предаване: макс. 10 mW; Ширина на лентата: 2 MHz; Скорост на предаване: 1 Mbit/s; Модулация: GFSK / FHSS
Автоматично изключване	след 30 секунди лазерът / след 3 минути
Захранване 2 x 1,5V LR6 (AA)
Размери (Ш x В x Д) 50 x 122 x 27 mm
Тегло 140 g (вкл. батерии)

* до 10 m разстояние на измерване при добре отразяваща целева повърхност и температура на помещението. При поголеми дистанции и неблагоприятни условия на измерване, като напримерсилно слънчево лъчение или слабо рефлектиращи целеви повърхности, отклонението в измерването може да нарасне с ± 0,2 mm/m.
** la max. 5000 Lux

Laserliner

Разпоредби на ЕС и Обединеното кралство и изхвърляне

Уредът отговаря на всички необходими стандарти за свободно движение на стоки в рамките на ЕС и Обединеното кралство.

Този продукт, включително принадлежностите и опаковката, е електрически уред, който трябва да се рециклира по безопасен за природата начин, в съответствие с европейските и британските директиви за отпадъците от електрическо и електронно оборудване, батерии и опаковки за извличане на ценни суровини. Не изхвърляйте електрически уреди, батерии и опаковки при домакинските отпадъци. Потребителите са законово задължени да предават използваните батерии и акумулатори безплатно в обществен пункт за събиране на отпадъци, пункт за продажба или техническа служба за клиенти. Батерията трябва да се извади от устройството, като се използва наличен в търговската мрежа инструмент, без да се разрушава, и да се изтрати за разделно събиране, преди да се върне устройството за изхвърляне като отпадък. Ако имате въпроси относно изваждането на батерията, моля, свържете се със сервизния отдел на UMAREX-LASERLINER. Моля, свържете се с Вашата община, за да се информирате за подходящите съоръжения за изхвърляне на отпадъци и следвайте съответните инструкции за изхвърляне и безопасност в пунктовете за събиране на отпадъци.

Още инструкции за безопасност и допълнителни указания ще намерите на адрес: http://laserliner.com/info?an=AHE

!
