Tipo de produto	Telêmetro a laser
Marca	Laserliner
Modelo	DistanceMaster Compact
Dimensões (C x L x A)	120 x 55 x 30 mm
Peso	150 g
Alimentação	2 pilhas AAA (1,5 V)
Alcance máximo	30 m
Precisão	± 2 mm
Classe do laser	2 (visível, < 1 mW)
Comprimento de onda do laser	635 nm
Funções de medição	Distância, superfície, volume, medição indireta (Pitágoras)
Tela	Retroiluminada, 4 linhas
Memória	Últimas 20 medições
Nível de bolha integrado	Sim
Vedação	IP54 (proteção contra respingos)
Temperatura de operação	-10°C a 50°C
Manutenção e limpeza	Limpe a lente com um pano macio e seco. Não use solventes.
Segurança	Não olhe diretamente para o feixe laser. Mantenha fora do alcance de crianças.
Peças de reposição	Não disponíveis individualmente. Entre em contato com o serviço pós-venda.
Reparabilidade	Reparo apenas por um centro autorizado Laserliner.
Informações gerais	Manual para download gratuito em notice-facile.com

Perguntas frequentes - DistanceMaster Compact Laserliner

Como ligar e desligar o telêmetro?

Pressione o botão ON/Medição para ligar. Mantenha pressionado por 2 segundos para desligar.

Como trocar as pilhas?

Abra o compartimento de pilhas na parte traseira do aparelho. Insira duas pilhas AAA respeitando a polaridade.

Qual é o alcance máximo de medição?

O alcance máximo é de 30 metros para um alvo refletor padrão.

Como medir uma superfície?

Meça o comprimento e depois a largura. O aparelho calcula automaticamente a superfície exibida em m².

O que fazer se a tela exibir 'Erro'?

Verifique se o alvo é refletor e se nenhum obstáculo interrompe o feixe. Tente novamente.

O laser é perigoso para os olhos?

Trata-se de um laser de classe 2. Não olhe diretamente para o feixe. Evite apontar para os olhos de outras pessoas.

Como usar a função de medição indireta (Pitágoras)?

Selecione o modo Pitágoras. Meça duas distâncias (ex: altura e diagonal) para calcular uma distância inacessível.

O aparelho é vedado?

Possui proteção IP54, resiste a respingos mas não deve ser submerso.

Como limpar a lente do laser?

Use um pano macio e seco para limpar suavemente a lente. Não use produtos químicos.

Onde baixar o manual completo?

Acesse notice-facile.com e procure por 'DistanceMaster Compact Laserliner' para download gratuito em formato PDF.

MANUAL DE UTILIZADOR DistanceMaster Compact Laserliner

Ver valores guardadoso

Código de errores:

Leia completamente as instruções de uso, o caderno anexo “Indicações adicionais e sobre a garantia”, assim como as informações e indicações atuais na ligação de Internet, que se encontra no fim destas instruções. Siga as indicações aí contidas. Guarde esta documentação e junte-a ao dispositivo a laser se o entregar a alguém.

Função / Utilização

Telémetro laser com visor a cores

• Medir comprimentos, áreas e volumes
• Função Mín./Máx. para determinar trajetos diagonais, horizontais e verticais

Indicações gerais de segurança

• Use o aparelho exclusivamente conforme a finalidade de aplicação dentro das especificações.
• Os aparelhos de medição e os seus acessórios não são brinquedos. Mantenha-os afastados das crianças.
• Não são permitidas transformações nem alterações do aparelho, que provocam a extinção da autorização e da especificação de segurança.
• Não exponha o aparelho a esforços mecânicos, temperaturas elevadas, humidade ou vibrações fortes.
• Não é permitido usar o aparelho se uma ou mais funções falharem ou a carga da/s pilha/s estiver baixa.
• Para a utilização exterior, tenha o cuidado de só usar o aparelho com condições meteorológicas correspondentes ou com medidas de proteção adequadas.
• Por favor observe as normas de segurança das autoridades locais e/ou nacionais relativas à utilização correta do aparelho.

Indicações de segurança

Lidar com lasers da classe 2

Não olhe para o raio laser!

Classe de laser 2

< 1 mW · 650 nm

EN 60825-1:2014/AC:2017

• Atenção: não olhar para o raio direto ou refletido.
• Não orientar o aparelho para pessoas.
• Se uma radiação de laser da classe 2 entrar nos olhos, feche conscientemente os olhos e afaste imediatamente a cabeça do raio.
• Manipulações (alterações) no dispositivo a laser não são permitidas.
• Nunca olhe para o feixe de laser nem para os seus reflexos com aparelhos óticos (lupa, microscópio, telescópio, ...).

Indicações de segurança

Lidar com radiação eletromagnética

• O aparelho cumpre os regulamentos e valores limite relativos à compatibilidade eletromagnética nos termos da diretiva CEM 2014/30/UE.
• Observar limitações operacionais locais, como p. ex. em hospitais, aviões, estações de serviço, ou perto de pessoas com pacemarkers. Existe a possibilidade de uma influência ou perturbação perigosa de aparelhos eletrónicos e devido a aparelhos eletrónicos.

Laserliner

- A utilização perto de tensões elevadas ou sob campos eletromagnéticos alterados elevados pode influenciar a precisão de medição.

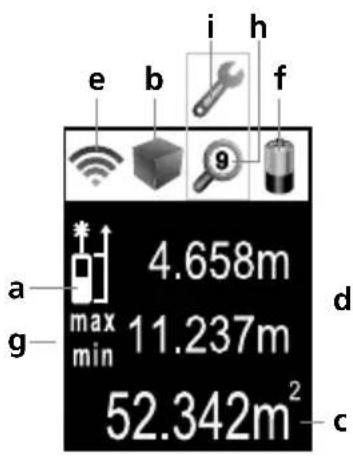

VISOR:

a Nível de medição (referência) atrás / à frente
b Indicação comprimento / área / volume
c Valores medidos / Resultados da medição Unidade m / pé / polegada / _ ' "
d Valores intermédios / Valores mín./máx.
e O gráfico de barras indica se a superfície de reflexão se adequa bem para a medição. Isso é particularmente útil para medições com grandes distâncias, superfícies escuras ou iluminação ambiente clara.
f Símbolo de pilha
g Medição permanente mín./máx.
h Memória
i Anomalia / Serviço necessário

TECLADO:

1. LIGAR / Medição / Medição permanente mín./máx.
2. Comprimento, área, volume / Memória
3. Nível de medição (referência) atrás / à frente / Unidade de medição m / pé / polegada / _ ' _ "
4. DESLIGAR / Apagar os últimos valores medidos

Colocar as pilhas (ver ilustração A)

Abra o compartimento de pilhas e insira as pilhas de acordo com os símbolos de instalação. Observe a polaridade correta.

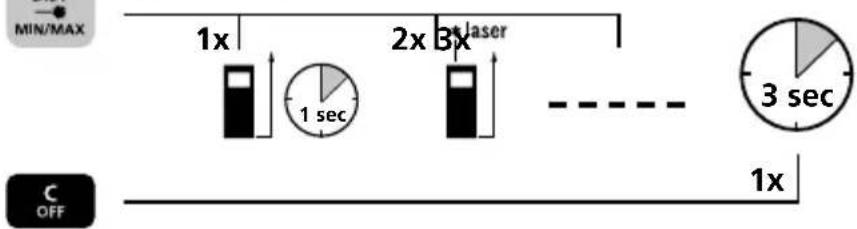

Ligar, medir e desligar:

Aparelho Laser Medir Aparelho

ligado ligado desligado

Mudar a unidade de

medição: m / pé / polegada / _' _"

Apagar o último

valor medido:

DistanceMaster Compact

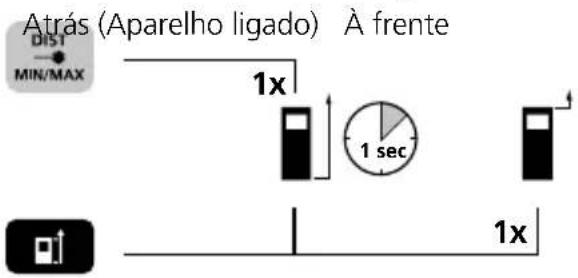

Mudar o nível de medição (referência):

Mudar as funções de medição:

Medição de comprimentos:

Medição de áreas:

Medição de volumes:

Laserliner

Medição permanente mín./máx.:

Aparelho Premir durante 3 seg. Terminar ligado A seguir largar o botão

O visor LC mostra o valor maior (máx.), o valor mais pequeno (mín.) e o valor atual.

Função de memória:

Visualizar valores memorizadosou

Código de erro:

Err153: A temperatura é demasiado baixa: < 0°C

Err154: Fora da margem de medição

Err155: Sinal recebido demasiado fraco

Err156: Sinal recebido demasiado forte

Err157: Medição errada ou fundo demasiado claro

Err160: Movimento demasiado rápido do aparelho de medição

Indicações importantes

- O laser indica o ponto de medição até ao qual é efetuada a medição. No feixe laser não pode haver interferências de objetos.

- Ao efetuar a medição, o aparelho compensa temperaturas ambiente diferentes. Por isso, considere um período breve de adaptação se mudar de sítios com grandes diferenças de temperatura.

- O aparelho só pode ser usado no exterior com limitações e não pode ser usado com radiação solar forte.

- Em medições ao ar livre, a chuva, a névoa e a neve podem influenciar ou falsificar os resultados da medição.

- Se houver condições desfavoráveis, como p. ex. superfícies com más características refletoras, a divergência máx. pode ser superior a 3 mm.

- Alcatifas, estofos ou cortinas não refletem idealmente o laser. Utilize superfícies lisas.

- Nas medições através de vidro (vidros de janelas), os resultados de medição podem ser falsificados.

- Uma função de poupança de energia desliga automaticamente o aparelho.

- Limpar com um pano macio. Não pode penetrar água na caixa.

Indicações sobre manutenção e conservação

Limpe todos os componentes com um pano levemente húmido e evite usar produtos de limpeza, produtos abrasivos e solventes. Remova a/s pilha/s antes de um armazenamento prolongado. Armazene o aparelho num lugar limpo e seco.

Calibragem

O medidor tem de ser calibrado e controlado regularmente para garantir a precisão dos resultados de medição. Recomendamos um intervalo de calibragem de um ano.

Dados técnicos (sujeitos a alterações técnicas. Rev21W31)

Exatidão (usual)* ± 2 mm
Margem de medição (interior)**	0,1 m - 25 m
Classe de laser 2 / < 1 mW (EN 60825-1:2014/AC:2017)
Comprimento de onda laser	650 nm
Condições de trabalho	-10°C ... 40°C, humidade de ar máx. 80% rH, sem condensação, altura de trabalho máx. de 2000 m em relação ao NM (nível do mar)
Condições de armazena-mento	-20°C ... 70°C, humidade de ar máx. 80% rH
Desconexão automática 30 seg. laser / 3 min. aparelho
Abastecimento de corrente 2 x 1,5V LR03 (AAA)
Dimensões (L x A x P) 27 x 110 x 43 mm
Peso 100 g (incl. pilha)

* até 10 m de distância de medição com superfície alvo bem refletora e temperatura ambiente. No caso de superfícies alvo mal refletoras, a divergência de medição pode aumentar +/- 0,2 mm/m.
** com um máx. de 5000 Lux

Disposições da UE e eliminação

O aparelho respeita todas as normas necessárias para a livre circulação de mercadorias dentro da UE.

Este produto é um aparelho elétrico e tem de ser recolhido e eliminado separadamente, conforme a diretiva europeia sobre aparelhos elétricos e eletrónicos usados.

Mais instruções de segurança e indicações adicionais em: http://laserliner.com/info?an=ACF
