M18 CHX502X - τρυπάνι MILWAUKEE - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Ασύρματο σφυροδράπανο (σφυροδράπανο)
Τάση	18 V
Ταχύτητα περιστροφής χωρίς φορτίο	0 - 1400 min⁻¹
Ταχύτητα κρούσης	0 - 5100 min⁻¹
Ενέργεια κρούσης (EPTA 05/2009)	2,5 J
Ικανότητα διάτρησης σε σκυρόδεμα	25 mm
Ικανότητα διάτρησης σε χάλυβα	13 mm
Ικανότητα διάτρησης σε ξύλο	28 mm
Διάμετρος τρυπανιού κορώνας (σκυρόδεμα/τούβλο)	65 mm
Διάμετρος κολάρου σύσφιξης	43 mm
Βάρος (με μπαταρία Li-Ion 4,0 Ah)	3,6 kg
Στάθμη ηχητικής πίεσης (K=3 dB(A))	90,7 dB(A)
Στάθμη ηχητικής ισχύος (K=3 dB(A))	101,7 dB(A)
Δόνηση - διάτρηση με κρούση (σκυρόδεμα)	12,4 m/s² (αβεβαιότητα 1,5 m/s²)
Δόνηση - σμίλευση	9,5 m/s² (αβεβαιότητα 1,5 m/s²)
Τροφοδοσία	Αποσπώμενη μπαταρία λιθίου-ιόντων 18 V (σύστημα M18)
Προστασία μπαταρίας	Από υπερφόρτωση (βούισμα 2 δευτ. και μετά διακοπή)
Τρέχουσα συντήρηση	Καθαρισμός οπών αερισμού· αντικατάσταση φθαρμένων ψηκτρών
Συνιστώμενος εξοπλισμός προστασίας	Ωτοασπίδες, γυαλιά, μάσκα κατά της σκόνης, γάντια
Ανταλλακτικά και σέρβις	Χρησιμοποιείτε αποκλειστικά γνήσια εξαρτήματα Milwaukee· η επισκευή πρέπει να γίνεται από εξουσιοδοτημένο κέντρο

Συχνές ερωτήσεις - M18 CHX502X MILWAUKEE

Πώς φορτίζω την μπαταρία του δράπανου M18 CHX502X ;

Χρησιμοποιήστε μόνο τον παρεχόμενο φορτιστή του συστήματος M18. Φορτίστε την μπαταρία πριν από την πρώτη χρήση ή μετά από μακρά περίοδο αχρησίας. Η ιδανική θερμοκρασία φόρτισης είναι κάτω από 50 °C.

Τι να κάνω αν το εργαλείο σταματήσει ξαφνικά με βούισμα ;

Ενεργοποιείται η προστασία από υπερφόρτωση. Αφήστε εντελώς τον διακόπτη και μετά πατήστε τον ξανά. Αν η μπαταρία είναι πολύ ζεστή, αφήστε την να κρυώσει πριν τη φόρτιση.

Πώς αποθηκεύω την μπαταρία για μεγάλο χρονικό διάστημα ;

Αποθηκεύστε την μπαταρία σε ξηρό μέρος σε θερμοκρασία περίπου 27 °C με φόρτιση μεταξύ 30 % και 50 %. Φορτίστε την κάθε 6 μήνες για να διατηρήσετε τη διάρκεια ζωής της.

Ποιον εξοπλισμό προστασίας να φοράω κατά τη χρήση ;

Φοράτε πάντα ωτοασπίδες (στάθμη θορύβου > 90 dB), γυαλιά ασφαλείας, μάσκα κατά της σκόνης και γάντια προστασίας. Συνιστάται η χρήση αντιολισθητικών υποδημάτων.

Πώς καθαρίζω το δράπανο μετά τη χρήση ;

Καθαρίζετε τακτικά τις οπές αερισμού του μηχανήματος για να αποφύγετε την υπερθέρμανση. Χρησιμοποιήστε στεγνό πανί ή μαλακή βούρτσα. Μην βυθίζετε ποτέ το εργαλείο σε νερό.

Μπορώ να χρησιμοποιήσω κανονικά τρυπάνια με αυτό το σφυροδράπανο ;

Ναι, αυτό το εργαλείο δέχεται τρυπάνια με κυλινδρικό στέλεχος για διάτρηση σε ξύλο, μέταλλο και πλαστικά. Για τοιχοποιία, χρησιμοποιήστε κατάλληλα τρυπάνια κρούσης.

Τι να κάνω σε περίπτωση διαρροής υγρού από την μπαταρία ;

Αποφύγετε οποιαδήποτε επαφή. Σε περίπτωση επαφής με το δέρμα, πλύνετε αμέσως με νερό και σαπούνι. Σε περίπτωση επαφής με τα μάτια, ξεπλύνετε άφθονα με νερό και συμβουλευτείτε γιατρό χωρίς καθυστέρηση.

Πώς μεταφέρω την μπαταρία με ασφάλεια ;

Για τη μεταφορά, προστατέψτε και μονώστε τις επαφές για να αποφύγετε βραχυκυκλώματα. Βεβαιωθείτε ότι η μπαταρία δεν μπορεί να κινηθεί μέσα στη συσκευασία. Μην μεταφέρετε κατεστραμμένες μπαταρίες.

Πώς απορρίπτω την μπαταρία στο τέλος της ζωής της ;

Μην πετάτε τις μπαταρίες μαζί με τα οικιακά απορρίμματα. Αποθέστε τις σε κέντρο ανακύκλωσης ή σημείο συλλογής που προβλέπεται για αυτόν τον σκοπό, σύμφωνα με τους τοπικούς κανονισμούς.

Πού βρίσκω ανταλλακτικά για το M18 CHX502X ;

Χρησιμοποιείτε αποκλειστικά γνήσια εξαρτήματα και ανταλλακτικά Milwaukee. Συμβουλευτείτε τη λίστα των κέντρων εξυπηρέτησης μετά την πώληση της Milwaukee ή επικοινωνήστε με την Techtronic Industries GmbH για λήψη αναλυτικού διαγράμματος.

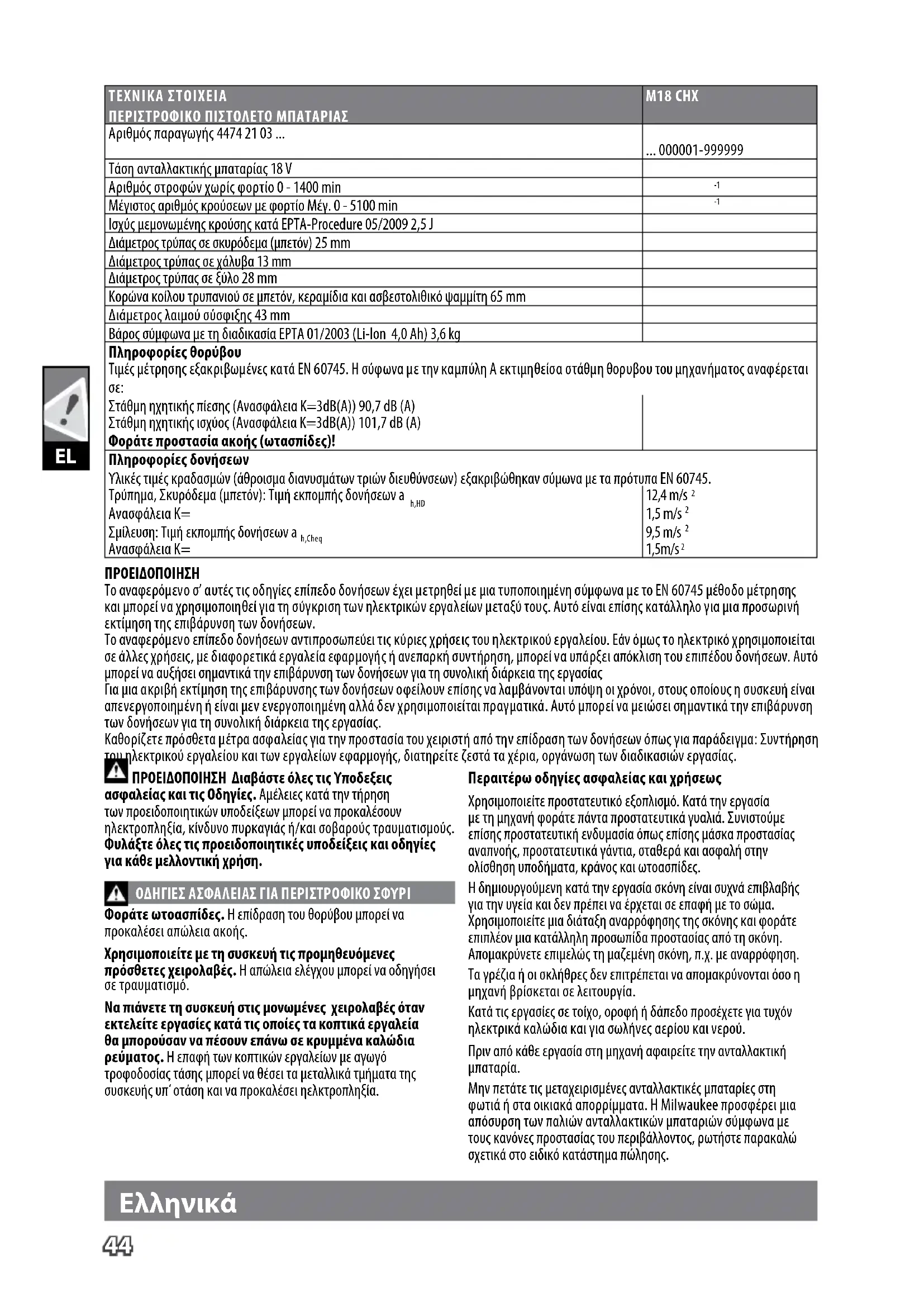

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ M18 CHX502X MILWAUKEE

Πρωτότυπο οδηγιών χρήσης

TEXNIKA STOIXEIAΠΕΡΙΣΤΡΟΦΙΚΟ ΠΙΣΤΟΛΕΤΟ ΜΠΑΤΑΡΙΑΣ	M18 CHX
Αριθμός παραγωγής 4474 21 03 ...	... 000001-999999
Τάση ανταλλακτικής μπαταρίας 18 V
Αριθμός στροφών χωρίς φορτίο 0 - 1400 min	-1
Μέγιστος αριθμός κρούσεων με φορτίο Μέγ. 0 - 5100 min	-1
Ισχύς μεμονωμένης κρούσης κατά EPTA-Procedure 05/2009 2,5 J
Διάμετρος τρύπας σε σκυρόδεμα (μπετόν) 25 mm
Διάμετρος τρύπας σε χάλυβα 13 mm
Διάμετρος τρύπας σε ξύλο 28 mm
Κορώνα κοίλου τρυπανιού σε μπετόν, κεραμίδια και ασβεστολιθικό ψαμμίτη 65 mm
Διάμετρος λαιμού σύσφιξης 43 mm
Βάρος σύμφωνα με τη διαδικασία EPTA 01/2003 (Li-Ion 4,0 Ah) 3,6 kg
Πληροφορίες θορύβουΤιμές μέτρησης εξακριβωμένες κατά EN 60745. Η σύφωνα με την καμπύλη Α εκτιμηθείσα στάθμη θορυβου του μηχανήματος αναφέρεται σε:Στάθμη ηχητικής πίεσης (Ανασφάλεια Κ=3dB(A)) 90,7 dB (A)Στάθμη ηχητικής ισχύος (Ανασφάλεια Κ=3dB(A)) 101,7 dB (A)Φοράτε προστασία ακοής (ωτασπίδες)!
Πληροφορίες δονήσεωνΥλικές τιμές κραδασμών (άθροισμα διανυσμάτων τριών διευθύνσεων) εξακριβώθηκαν σύμωνα με τα πρότυπα EN 60745.Τρύπημα, Σκυρόδεμα (μπετόν): Τιμή εκπομπής δονήσεων a_h,HD Ανασφάλεια Κ=Σμίλευση: Τιμή εκπομπής δονήσεων a_h,Cheq Ανασφάλεια Κ=	12,4 m/s ^2 1,5 m/s ^2 9,5 m/s ^2 1,5m/s ^2

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Το αναφερόμενο σ' αυτές τις οδηγίες επίπεδο δονήσεων έχει μετρηθεί με μια τυποποιημένη σύμφωνα με το ΕΝ 60745 méθοδο μέτρησης και μπορεί να χρησιμοποιηθεί για τη σύγκριση των ηλεκτρικών εργαλείων μεταξύ τους. Αυτό είναι επίσης κατάλληλο για μια προσωρινή εκτίμηση της επιβάρυνση των δονήσεων.

Το αναφερόμενο επίπεδο δονήσεων αντιπροσωπεύει τις κύριες χρήσεις του ηλεκτρικού εργαλείου. Εάν όμως το ηλεκτρικό χρησιμοποιείται σε άλλες χρήσεις, με διαφορετικά εργαλεία εφαρμογής ή ανεπαρκή συντήρηση, μπορεί να υπάρξει απόκλιση του επιπέδου δονήσεων. Αυτό μπορεί να αυξήσει σημαντικά την επιβάρυνση των δονήσεων για τη συνολική διάρκεια της εργασίας

Για μια ακριβή εκτίμηση της επιβάρυνσης των δονήσεων οφείλουν επίσης να λαμβάνονται υπόψη οι χρόνοι, στους οποίους η συσκευή είναι απενεργοποιημένη ή είναι μεν ενεργοποιημένη αλλά δεν χρησιμοποιείται πραγματικά. Αυτό μπορεί να μειώσει σημαντικά την επιβάρυνση των δονήσεων για τη συνολική διάρκεια της εργασίας.

Καθορίζετε πρόσθετα μέτρα ασφαλείας για την προστασία του χειριστή από την επίδραση των δονήσεων όπως για παράδειγμα: Συντήρηση του ηλεκτρικού εργαλείου και των εργαλείων εφαρμογής, διατηρείτε ζεστά τα χέρια, οργάνωση των διαδικασιών εργασίας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Διαβάστε όλες τις Υποδεξεις

ασφαλείας και τις Οδηγίες. Αμέλειες κατά την τήρηση των προειδοποιητικών υποδείξεων μπορεί να προκαλέσουν ηλεκτροπληξία, κίνδυνο πυρκαγιάς ή/και σοβαρούς τραυματισμούς. Φυλάξτε όλες τις προειδοποιητικές υποδείξεις και οδηγίες για κάθε μελλοντική χρήση.

ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΠΕΡΙΣΤΡΟΦΙΚΟ ΣΦΥΡΙ

Φοράτε ωτοασπίδες. Η επίδραση του θορύβου μπορεί να προκαλέσει απώλεια ακοής.

Χρησιμοποιείτε με τη συσκευή τις προμηθευόμενες πρόσθετες χειρολαβές. Η απώλεια ελέγχου μπορεί να οδηγήσει σε τραυματισμό.

Να πιάνετε τη συσκευή στις μονωμένες χειρολαβές όταν εκτελείτε εργασίες κατά τις οποίες τα κοπτικά εργαλεία θα μπορούσαν να πέσουν επάνω σε κρυμμένα καλώδια ρεύματος. Η επαφή των κοπτικών εργαλείων με αγωγό τροφοδοσίας τάσης μπορεί να θέσει τα μεταλλικά τμήματα της συσκευής υπ' οτάση και να προκαλέσει ηελκτροπληξία.

Περαιτέρω οδηγίες ασφαλείας και χρήσεως

Χρησιμοποιείτε προστατευτικό εξοπλισμό. Κατά την εργασία με τη μηχανή φοράτε πάντα προστατευτικά γυαλιά. Συνιστούμε επίσης προστατευτική ενδυμασία όπως επίσης μάσκα προστασίας αναπνοής, προστατευτικά γάντια, σταθερά και ασφαλή στην ολίσθηση υποδήματα, κράνος και ωτοασπίδες.

Η δημιουργούμενη κατά την εργασία σκόνη είναι συχνά επιβλαβής για την υγεία και δεν πρέπει να έρχεται σε επαφή με το σώμα. Χρησιμοποιείτε μια διάταξη αναρρόφησης της σκόνης και φοράτε επιπλέον μια κατάλληλη προσωπίδα προστασίας από τη σκόνη. Απομακρύνετε επιμελώς τη μαζεμένη σκόνη, π.χ. με αναρρόφηση. Τα γρέζια ή οι σκλήθρες δεν επιτρέπεται να απομακρύνονται όσο η μηχανή βρίσκεται σε λειτουργία.

Κατά τις εργασίες σε τοίχο, οροφή ή δάπεδο προσέχετε για τυχόν ηλεκτρικά καλώδια και για σωλήνες αερίου και νερού.

Πριν από κάθε εργασία στη μηχανή αφαιρείτε την ανταλλακτική μπαταρία.

Μην πετάτε τις μεταχειρισμένες ανταλλακτικές μπαταρίες στη φωτιά ή στα οικιακά απορρίμματα. Η Milwaukee προσφέρει μια απόσυρση των παλιών ανταλλακτικών μπαταριών σύμφωνα με τους κανόνες προστασίας του περιβάλλοντος, ρωτήστε παρακαλώ σχετικά στο ειδικό κατάστημα πώλησης.

Ελληνικά

Μην αποθηκεύετε τις ανταλλακτικές μπαταρίες μαζί με μεταλλικά αντικείμενα (κίνδυνος βραχυκυκλώματος).

Фортίζετε τις ανταλλακτικές μπαταρίες του συστήματος Μ18 μόνο με φορτιστές του συστήματος Μ18. Μη φορτίζετε μπαταρίες από άλλα συστήματα.

Μην ανοίγετε τις ανταλλακτικές μπαταρίες και τους φορτιστές και χρησιμοποιείτε για αποθήκευση μόνο στεγνούς χώρους. Προστατεύετε τις ανταλλακτικές μπαταρίες και τους φορτιστές από την υγρασία.

Όταν υπάρχει υπερβολική καταπόνηση ή υψηλή θερμοκρασία μπορεί να τρέξει υγρό μπαταρίας από τις χαλασμένες επαναφορτιζόμενες μπαταρίες. Αν έρθετε σε επαφή με υγρό μπαταρίας να πλυθήτε αμέσως με νερό και σαπούνι. Σε περίπτωση επαφής με τα μάτια να πλυθήτε σχολαστικά για τουλάχιστον 10 λεπτά και να αναζητήσετε αμέσως ένα γιατρό.

Στη θήκη υποδοχής των ανταλλακτικών μπαταριών του φορτιστή δεν επιτρέπεται να φθάνουν μεταλλικά αντικείμενα (κίνδυνος βραχυκυκλώματος).

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Για να αποτρέπεται τον κίνδυνο πυρκαγιάς λόγω βραχυκυκλώματος, τραυματισμούς ή ζημιές του προϊόντος, να μη βυθίζετε το εργαλείο, τον ανταλλακτικό συσσωρευτή ή τη συσκευή φόρτισης σε υγρά και να φροντίζετε, ώστε να μη διεισδύουν υγρά στις συσκευές και τους συσσωρευτές. Διαβρωτικές ή αγώγιμες υγρές ουσίες, όπως αλατόνερο, ορισμένες χημικές ουσίες και λευκαντικά ή προϊόντα που περιέχουν λευκαντικά, μπορεί να προκαλέσουν βραχυκύκλωμα.

Фортίζετε τις ανταλλακτικές μπαταρίες του συστήματος M18 μόνο με φορτιστές του συστήματος M18. Μη φορτίζετε μπαταρίες από άλλα συστήματα.Μην ανοίγετε τις ανταλλακτικές μπαταρίες και τους φορτιστές και χρησιμοποιείτε για αποθήκευση μόνο στεγνούς χώρους. Προστατεύετε τις ανταλλακτικές μπαταρίες και τους φορτιστές από την υγρασία.

ΧΡΗΣΗ ΣΥΜΦΩΝΑ ΜΕ ΤΟ ΣΚΟΠΟ ΠΡΟΟΡΙΣΜΟΥ

Το κρουστικό τρυπάνι με μλαταρία μπορεί να χρησιμοποιηθεί γενικά για κρουστικό τρύπημα σε πετρώματα και για τρύπημα σε ξύλο, μέταλλο και πλαστικό ανεξάρτητα από το αν υπάρχει παροχή ρεύματος.

ΔΗΛΩΣΗ ΠΙΣΤΟΤΗΤΑΣ ΕΚΔΗΛΩΣΗ ΠΙΣΤΟΤΗΤΑΣ ΕΚ

Δηλώνουμε με αποκλειστική μας ευθύνη, ότι το προϊόν που περιγράφεται στα «Τεχνικά Χαρακτηριστικά» συμμορφώνεται με όλες τις σχετικές διατάξεις των οδηγιών

2011/65/EE (RoHS), 2006/42/EK, 2014/30/EE

και έχουν εφαρμοστεί τα ακόλουθα εναρμονισμένα πρότυπα

EN 60745-1:2009 + A11:2010

EN 60745-2-6:2010

EN 55014-1:2006 + A1:2009 + A2:2011

EN 55014-2:2015

EN 50581:2012

Εξουσιοδοτημένος να συντάξει τον τεχνικό φάκελο.

Techtronic Industries GmbH

Επαναφορτίζετε τις ανταλλακτικές μπαταρίες που δεν έχουν χρησιμοποιηθεί για μεγαλύτερο χρονικό διάστημα πριν τη χρήση.

Μια θερμοκρασία πάνω από 50°C μειώνει την ισχύ της ανταλλακτικής μπαταρίας. Αποφεύγετε τη θέρμανοη για μεγαλύτερο χρονικό διάστημα από τον ήλιο ή τις συσκευές θέρμανοης.

Διατηρείτε τις επαφές σύνδεσης στο φορτιστή και στην ανταλλακτική μπαταρία καθαρές.

Για μια άριστη διάρκεια ζωής πρέπει μετά τη χρήση οι μπαταρίες να φορτιστούν πλήρως.

Για μια κατά το δυνατόν μεγάλη διάρκεια ζωής οι μπαταρίες μετά τη φόρτιση οφείλουν να αφαιρεθούν από το φορτιστή.

Για την αποθήκευση της μπαταρίας για διάστημα μεγαλύτερο των 30 ημερών: Αποθηκεύετε τη μπαταρία περ. στους 27°C σε στεγνό χώρο. Αποθηκεύετε τη μπαταρία περ. στο 30%-50% της κατάστασης φόρτισης. Κάθε 6 μήνες φορτίζετε εκ νέου τη μπαταρία.

ΠΡΟΣΤΑΣΙΑ ΥΠΕΡΦΟΡΤΩΣΗΣ ΤΗΣ ΜΠΑΤΑΡΙΑΣ

Σε υπερφόρτωση της μπαταρίας από πολύ υψηλή κατανάλωση ρεύματος, π. χ. από ακραίες υψηλές ροπές περιστροφής, μπλοκάρισμα του τρυπανιού, ξαφνικό στοπ ή βραχυκύκλωμα, βουίζει το ηλεκτρικό εργαλείο για 2 δευτερόλεπτα και απενεργοποιείται αυτόματα.

Για μια νέα ενεργοποίηση, αφήνετε ελεύθερο το διακόπτη και στη συνέχεια ενεργοποιείτε εκ νέου.

Κάτω από ακραίες καταπονήσεις μπορεί η μπαταρία να θερμανθεί πολύ. Στην περίπτωση αυτή η μπαταρία απενεργοποιείται.

Τοποθετείτε στη συνέχεια τη μπαταρία στη συσκευή φόρτισης για να τη φορτίσετε πάλι και να την ενεργοποιήσετε.

ΜΕΤΑΦΟΡΑ ΤΩΝ ΜΠΑΤΑΡΙΩΝ ΙΟΝΤΩΝ ΛΙΘΙΟΥ

Οι μπαταρίες ιόντων λιθίου υπόκεινται στις απαιτήσεις των νομικών διατάξεων για την μεταφορά επικινδύνων εμπορευμάτων.

Η μεταφορά τέτοιων μπαταριών πρέπει να πραγματοποιείται τηρώντας τους τοπικούς, εθνικούς και διεθνής κανονισμούς και τις αντίστοιχες διατάξεις.

Επιτρέπεται η μεταφορά τέτοιων μπαταριών στο δρόμο χωρίς περαιτέρω απαιτήσεις.

Η εμπορική μεταφορά μπαταριών ιόντων λιθίου από εταιρείες μεταφορών υπόκειται στις απαιτήσεις των νομικών διατάξεων για την μεταφορά επικινδύνων εμπορευμάτων. Οι προετοιμασίες αποστολής και η μεταφορά πραγματοποιούνται αποκλειστικά από ειδικά εκπαιδευμένα πρόσωπα. Η συνολική διαδικασία συνοδεύεται από εξειδικευμένο προσωπικό.

Κατά τη μεταφορά μπαταριών ιόντων λιθίου πρέπει να προσέχετε τα εξής:

Φροντίστε τα σημεία επαφών να είναι προστατευμένα και μονωμένα ώστε να αποφευχθούν βραχυκυκλώματα.

Προσέξτε το πακέτο μπαταριών να είναι σταθερό μέσα στη συσκευασία και να μη γλιστρά.

Η μεταφορά μπαταριών που παρουσιάζουν φθορές ή διαρροές δεν επιτρέπεται.

Για περισσότερες πληροφορίες απευθυνθείτε στην εταιρεία μετάφορων.

ΣΥΝΤΗΡΗΣΗ

Διατηρείτε πάντοτε τις σχισμές εξαερισμού της μηχανής καθαρές.

Σε περίπτωση που οι ψήκτρες (καρβουνάκια) είναι φθαρμένες πρέπει εκτός της αλλαγής τους να εκτελεστεί και ένα σέρβις σε ένα συμβεβλημένο συνεργείο. Αυτό μεγαλώνει τη διάρκεια ζωής της μηχανής και εγγυάται μια συνεχή έτοιμότητα λειτουργίας.

Χρησιμοποιείτε μόνο αξεσουάρ Milwaukee και ανταλλακτικά Milwaukee. Εξαρτήματα, που η αλλαγή τους δεν περιγράφεται, αντικαθιστώνται σε μια τεχνική υποστήριξη της Milwaukee (βλέπε φυλλάδιο εγγύηση/ διευθύνσεις τεχνικής υποστήριξης).

'Отая хрειάζεται, μπορείτε να ζητήσετε ένα σχέδιο συναρμολόγησης της συσκευής, δίνοντας τον τύπο της μηχανής και αριθμό στην πινακίδα ισχύος, από το κέντρο σέρβις ή απευθείας από τη φίρμα Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany.

ΣΥΜΒΟΛΑ

Παρακαλώ διαβάστε σχολαστικά τις οδηγίες χρήσης πριν από την έναρξη λειτουργίας.

ΠΡΟΣΟΧΗ! ΠΡΟΕΙΔΟΠΟΙΗΣΗ! ΚΙΝΔΥΝΟΣ!

Πριν από κάθε εργασία στη μηχανή αφαιρείτε την ανταλλακτική μπαταρία.

Εξαρτήματα - Δεν περιλαμβάνονται στα υλικά παράδοσης, συνιστούμενη προσθήκη από το πρόγραμμα εξαρτημάτων.

Ηλεκτρικά μηχανήματα, μπαταρίες/συσσωρευτές δεν επιτρέπεται να απορρίπτονται μαζί με τα οικιακά απορρίμματα. Ηλεκτρικά μηχανήματα και συσσωρευτές συλλέγονται ξεχωριστά και παραδίδονται προς ανακύκλωση με τρόπο φιλικό προς το περιβάλλον σε επιχείρηση επεξεργασίας απορριμμάτων. Ενημερωθείτε από τις τοπικές υπηρεσίες ή από ειδικευμένους εμπόρους σχετικά με κέντρα ανακύκλωσης και συλλογής απορριμμάτων.

Σήμα συμμόρφωσης CE

UkrSEPRO σήμα πιστότητας.

EurAsian σήμα πιστότητας.
