Producttype	Draadloze boorhamer (kombihamer)
Spanning	18 V
Onbelaste snelheid	0 - 1400 min⁻¹
Slagfrequentie	0 - 5100 min⁻¹
Slagenergie (EPTA 05/2009)	2,5 J
Boorcapaciteit beton	25 mm
Boorcapaciteit staal	13 mm
Boorcapaciteit hout	28 mm
Diameter gatenzaag (beton/steen)	65 mm
Klemhalsdiameter	43 mm
Gewicht (met Li-Ion accu 4,0 Ah)	3,6 kg
Geluidsdrukniveau (K=3 dB(A))	90,7 dB(A)
Geluidsvermogensniveau (K=3 dB(A))	101,7 dB(A)
Trilling - boren in beton	12,4 m/s² (onzekerheid 1,5 m/s²)
Trilling - beitelen	9,5 m/s² (onzekerheid 1,5 m/s²)
Voeding	Inwisselbare lithium-ion accu 18 V (M18 systeem)
Accubescherming	Tegen overbelasting (2 seconden zoemen, daarna uitschakeling)
Routineonderhoud	Ventilatieopeningen reinigen; versleten koolborstels vervangen
Aanbevolen beschermingsmiddelen	Gehoorbescherming, veiligheidsbril, stofmasker, handschoenen
Reserveonderdelen en service	Uitsluitend Milwaukee accessoires gebruiken; laat repareren door een erkend servicecentrum

Veelgestelde vragen - M18 CHX502X MILWAUKEE

Hoe laad ik de accu van de M18 CHX502X boorhamer op?

Gebruik uitsluitend de meegeleverde lader van het M18-systeem. Laad de accu op voor het eerste gebruik of na een lange periode van niet-gebruik. De ideale laadtemperatuur is lager dan 50 °C.

Wat te doen als het gereedschap plotseling stopt met zoemen?

Dit is de overbelastingsbeveiliging die wordt geactiveerd. Laat de schakelaar volledig los en schakel deze opnieuw in. Als de accu erg heet is, laat hem dan afkoelen voordat u hem oplaadt.

Hoe bewaar ik de accu voor langere tijd?

Bewaar de accu op een droge plaats bij ongeveer 27 °C met een lading tussen 30% en 50%. Laad deze elke 6 maanden op om de levensduur te behouden.

Welke beschermingsmiddelen moet ik dragen tijdens het gebruik?

Draag altijd gehoorbescherming (geluidsniveau > 90 dB), een veiligheidsbril, een stofmasker en beschermende handschoenen. Het dragen van antislip schoenen wordt aanbevolen.

Hoe reinig ik de boorhamer na gebruik?

Reinig regelmatig de ventilatieopeningen van de machine om oververhitting te voorkomen. Gebruik een droge doek of een zachte borstel. Dompel het gereedschap nooit onder in water.

Kan ik standaard boren gebruiken met deze boorhamer?

Ja, dit gereedschap accepteert boren met cilindrische schacht voor het boren in hout, metaal en kunststoffen. Gebruik voor metselwerk geschikte klopboren.

Wat te doen bij lekkage van vloeistof uit de accu?

Vermijd elk contact. Bij contact met de huid, onmiddellijk wassen met water en zeep. Bij contact met de ogen, overvloedig spoelen met water en onmiddellijk een arts raadplegen.

Hoe vervoer ik de accu veilig?

Zorg voor transport dat de contacten worden beschermd en geïsoleerd om kortsluiting te voorkomen. Zorg ervoor dat de accu niet kan bewegen in de verpakking. Vervoer geen beschadigde accu's.

Hoe verwijder ik de accu aan het einde van zijn levensduur?

Gooi accu's niet bij het huisvuil. Lever ze in bij een recyclingcentrum of een inzamelpunt dat hiervoor bestemd is, conform de plaatselijke regelgeving.

Waar vind ik reserveonderdelen voor de M18 CHX502X?

Gebruik uitsluitend Milwaukee accessoires en reserveonderdelen. Raadpleeg de lijst van Milwaukee servicecentra of neem contact op met Techtronic Industries GmbH voor een explodeerd aanzicht.

GEBRUIKSAANWIJZING M18 CHX502X MILWAUKEE

Oorspronkelijke gebruiksaan- wijzing

Original brugsanvisning

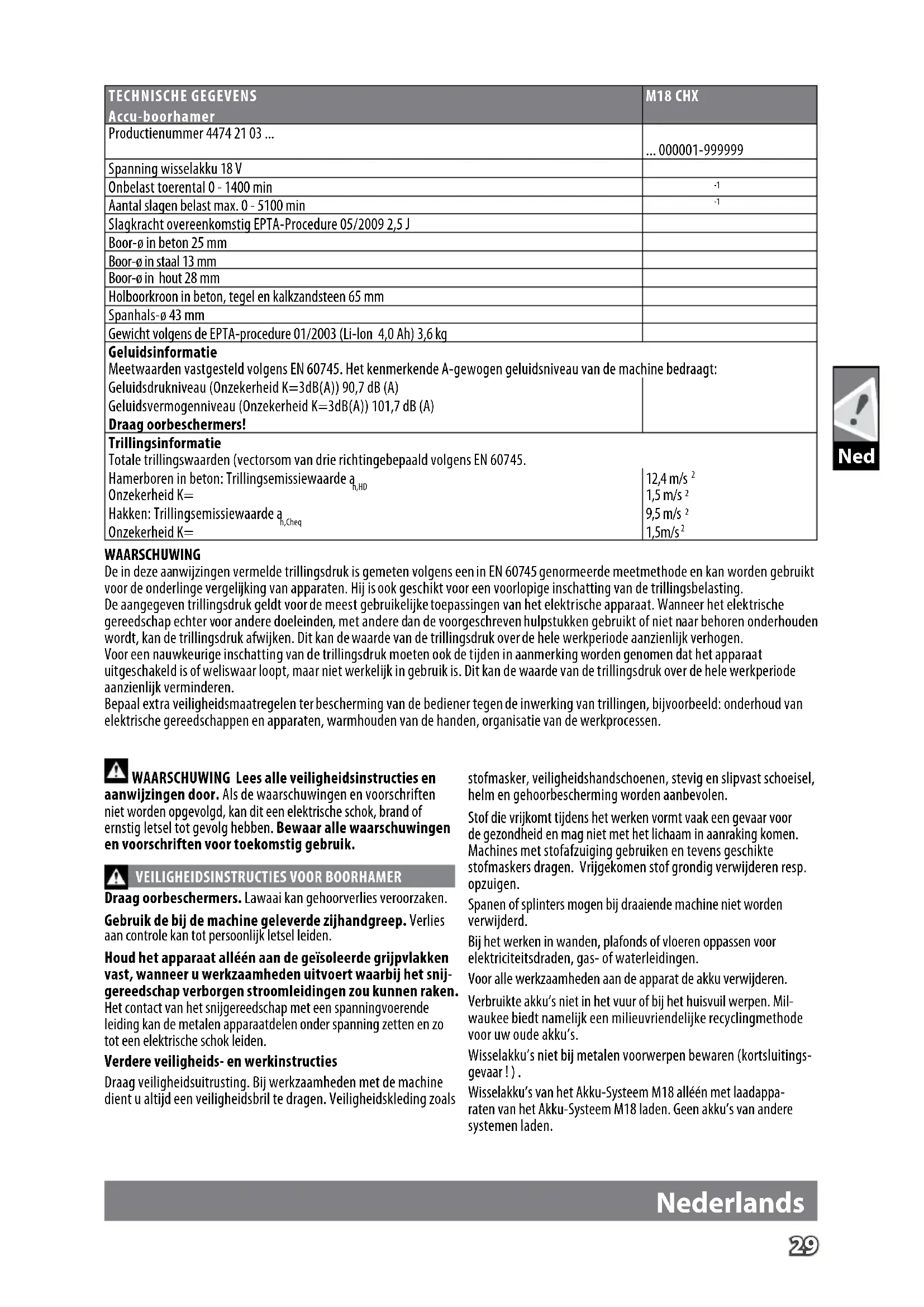

TECHNISCHE GEGEVENSAccu-boorhamer	M18 CHX
Productienummer 4474 21 03 ...	... 000001-999999
Spanning wisselakku 18 V
Onbelast toerental 0 - 1400 min	-1
Aantal slagen belast max. 0 - 5100 min	-1
Slagkracht overeenkomstig EPTA-Procedure 05/2009 2,5 J
Boor-ø in beton 25 mm
Boor-ø in staal 13 mm
Boor-ø in hout 28 mm
Holboorkroon in beton, tegel en kalkzandsteen 65 mm
Spanhals-ø 43 mm
Gewicht volgens de EPTA-procedure 01/2003 (Li-Ion 4,0 Ah) 3,6 kg
GeluidsinformatieMeetwaarden vastgesteld volgens EN 60745. Het kenmerkende A-gewogen geluidsniveau van de machine bedraagt:
Geluidsdrukniveau (Onzekerheid K=3dB(A)) 90,7 dB (A)Geluidsvermogenniveau (Onzekerheid K=3dB(A)) 101,7 dB (A)Draag oorbeschermers!
TrillingsinformatieTotale trillingswaarden (vectorsom van drie richtingebepaald volgens EN 60745.Hamerboren in beton: Trillingsemissiewaarde a_h,HD Onzekerheid K=Hakken: Trillingsemissiewaarde a_h,Cheq Onzekerheid K=	12,4 m/s ^2 1,5 m/s ^2 9,5 m/s ^2 1,5m/s ^2

WAARSCHUWING

De in deze aanwijzingen vermelde trillingsdruk is gemeten volgens een in EN 60745 genormeerde meetmethode en kan worden gebruikt voor de onderlinge vergelijking van apparaten. Hij is ook geschikt voor een voorlopige inschatting van de trillingsbelasting.

De aangegeven trillingsdruk geldt voor de meest gebruikelijke toepassingen van het elektrische apparaat. Wanneer het elektrische gereedschap echter voor andere doeleinden, met andere dan de voorgeschreven hulpstukken gebruikt of niet naar behoren onderhouden wordt, kan de trillingsdruk afwijken. Dit kan de waarde van de trillingsdruk over de hele werkperiode aanzienlijk verhogen.

Voor een nauwkeurige inschatting van de trillingsdruk moeten ook de tijden in aanmerking worden genomen dat het apparaat uitgeschakeld is of weliswaar loopt, maar niet werkelijk in gebruik is. Dit kan de waarde van de trillingsdruk over de hele werkperiode aanzienlijk verminderen.

Bepaal extra veiligheidsmaatregelen ter bescherming van de bediener tegen de inwerking van trillingen, bijvoorbeeld: onderhoud van elektrische gereedschappen en apparaten, warmhouden van de handen, organisatie van de werkprocessen.

WAARSCHUWING Lees alle veiligheidsinstructies en

aanwijzingen door. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

VEILIGHEIDSINSTRUCTIES VOOR BOORHAMER

Draag oorbeschermers. Lawaai kan gehoorverlies veroorzaken.

Gebruik de bij de machine geleverde zijhandgreep. Verlies aan controle kan tot persoonlijk letsel leiden.

Houd het apparaat alléén aan de geïsoleerde grijpvlakken vast, wanneer u werkzaamheden uitvoert waarbij het snijgereedschap verborgen stroomleidingen zou kunnen raken.

Het contact van het snijgereedschap met een spanningvoerende leiding kan de metalen apparaatdelen onder spanning zetten en zo tot een elektrische schok leiden.

Verdere veiligheids- en werkinstructies

Draag veiligheidsuitrusting. Bij werkzaamheden met de machine dient u altijd een veiligheidsbril te dragen. Veiligheidskleding zoals stofmasker, veiligheidshandschoenen, stevig en slipvast schoeisel, helm en gehoorbescherming worden aanbevolen.

Stof die vrijkomt tijdens het werken vormt vaak een gevaar voor de gezondheid en mag niet met het lichaam in aanraking komen. Machines met stofafzuiging gebruiken en tevens geschikte stofmaskers dragen. Vrijgekomen stof grondig verwijderen resp. opzuigen.

Spanen of splinters mogen bij draaiende machine niet worden verwijderd.

Bij het werken in wanden, plafonds of vloeren oppassen voor elektriciteitsdraden, gas- of waterleidingen.

Voor alle werkzaamheden aan de apparat de akku verwijderen.

Verbruikte akku's niet in het vuur of bij het huisvuil werpen. Milwaukee biedt namelijk een milieuvriendelijke recyclingmethode voor uw oude akku's.

Wisselakku's niet bij metalen voorwerpen bewaren (kortsluitingsgevaar!).

Wisselakku's van het Akku-Systeem M18 alléén met laadapparaten van het Akku-Systeem M18 laden. Geen akku's van andere systemen laden.

Wisselakku's en laadapparaten niet openen en alleen in droge ruimtes opslaan. Tegen vocht beschermen.

Onder extreme belasting of extreme temperaturen kan uit de accu accu-vloeistof lopen. Na contact met accu-vloeistof direct afwassen met water en zeep. Bij oogcontact direct minstens 10 minuten grondig spoelen en onmiddelijk een arts raadplegen.

In de wisselakku-opnameschacht van het laadapparaat mogen géén metaaldeeltjes komen (kortsluitingsgevaar!).

WAARSCHUWING! Voorkom brand, persoonlijk letsel of materiële schade door kortsluiting en dompel het gereedschap, de wisselaccu en het laadtoestel niet onder in vloeistoffen en waarborg dat geen vloeistoffen in de apparaten en accu's kunnen dringen. Corrosieve of geleidende vloeistoffen zoals zout water, bepaalde chemicaliën, bleekmiddelen of producten die bleekmiddelen bevatten, kunnen een kortsluiting veroorzaken.

Wisselakku's van het Akku-Systeem M18 alléén met laadapparaten van het Akku-Systeem M18 laden. Geen akku's van andere systemen laden.Wisselakku's en laadapparaten niet openen en alleen in droge ruimtes opslaan. Tegen vocht beschermen.

VOORGESCHREVEN GEBRUIK VAN HET SYSTEEM

De akku-boorhamer is universeel inzetbaar voor hamerboren in steen en voor boren in hout, metaal en kunststof, onafhankelijk van een netaansluiting.

EC - VERKLARING VAN OVEREENSTEMMINGEC - VERKLARING VAN OVEREENSTEMMING

We verklaren geheel onder eigen verantwoordelijkheid dat het product in de "Technische data" voldoet aan alle relevante bepalingen van de richtlijnen

2011/65/EU (RoHS), 2006/42/EG, 2014/30/EU

en de volgende geharmoniseerde normen zijn gebruikt.

EN 60745-1:2009 + A11:2010

EN 60745-2-6:2010

EN 55014-1:2006 + A1:2009 + A2:2011

EN 55014-2:2015

EN 50581:2012

Gemachtigd voor samenstelling van de technische documenten

Techtronic Industries GmbH

Langere tijd niet toegepaste wisselakku's vóór gebruik altijd naladen.

Een temperatuur boven de 50°C vermindert de capaciteit van de accu. Langdurige verwarming door zon of hitte vermijden.

De aansluitkontakten aan het laadapparaat en de akku schoonhouden.

Voor een optimale levensduur moeten de accu's na het gebruik volledig opgeladen worden.

Voor een zo lang mogelijke levensduur van de accu's dienen deze na het opladen uit het laadtoestel te worden verwijderd.

Bij een langere opslag van de accu dan 30 dagen: accu bij ca. 27°C droog bewaren. accu bij ca. 30% - 50% van de laadtoestand bewaren. accu om de 6 maanden opnieuw opladen.

OVERBELASTINGSBEVEILIGING VAN DE ACCU

Bij overbelasting van de accu door een zeer hoog stroomverbruik, bijv. extreem hoge draaimomenten, klemmen van de boor, plotse-ling stoppen of kortsluiting, vibreert het elektrische gereedschap gedurende 2 seconden en schakelt dan automatisch uit.

Om het gereedschap weer in te schakelen, moet u de drukschakelaar loslaten en vervolgens weer inschakelen.

Onder extreme belastingen wordt de accu te heet. In dit geval schakelt hij uit.

Steek de accu in het laadtoestel om hem weer op te laden en te activeren.

TRANSPORT VAN LITHIUM-IONEN-ACCU'S

Lithium-ionen-accu's vallen onder de wettelijke bepalingen inzake het transport van gevaarlijke goederen.

Voor het transport van deze accu's moeten de lokale, nationale en internationale voorschriften en bepalingen in acht worden genomen. Verbruikers mogen deze accu's zonder meer over de weg transporteren.

Het commerciële transport van lithium-ionen-accu's door expeditiebedrijven is onderhevig aan de bepalingen inzake het transport van gevaarlijke goederen. De verzendingsvoorbereidingen en het transport mogen uitsluitend worden uitgevoerd door dienovereenkomstig opgeleide personen. Het complete proces moet vakkundig worden begeleid.

Onderstaande punten moeten bij het transport van accu's in acht worden genomen:

Waarborg ter vermijding van kortsluitingen dat de contacten beschermd en geïsoleerd zijn.

Let op dat het accupack in de verpakking niet kan verschuiven.

Beschadigde of lekkende accu's mogen niet worden getransporteerd.

Neem voor meer informatie contact op met uw expeditiebedrijf.

Nederlands

ONDERHOUD

Altijd de luchtspleten van de machine schoonhouden.

Belangrijke tip! Versleten koolborstels tijdig door een service-werkplaats laten vervangen. Dit verhoogt de levensduur van de machine en garandeert dat de machine altijd direkt klaar is voor gebruik.

Gebruik uitsluitend Milwaukee toebehoren en onderdelen. Indien componenten die moeten worden vervangen niet zijn beschreven, neem dan contact op met een officieel Milwaukee servicecentrum (zie onze lijst met servicecentra).

Onder vermelding van het nummer op het machineplaatje is desgewenst een doorsnedetekening van de machine verkrijgbaar bij: Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany.

SYMBOLLEN

Graag instructies zorgvuldig doorlezen vóórdat u de machine in gebruik neemt.

Voor alle werkzaamheden aan de apparat de akku verwijderen.

Toebehoren - Wordt niet meegeleverd. Is apart leverbaar. Zie hiervoor het toebehorenprogramma.

Elektrische apparaten, batterijen en accu's mogen niet via het huisafval worden afgevoerd. Elektrische apparaten en accu's moeten gescheiden worden verzameld en voor een milieuvriendelijke afvoer worden afgegeven bij een recyclingbedrijf. Informeer bij uw gemeente of bij uw vakhandelaar naar recyclingbedrijven en inzamelpunten.

CE-keurmerk

UkrSEPRO -symbool van overeenstemming.

EurAsian-symbool van overeenstemming.
