Produkttyp	Akku-Bohrhammer (Schlagbohrmaschine)
Spannung	18 V
Leerlaufdrehzahl	0 - 1400 min⁻¹
Schlagzahl	0 - 5100 min⁻¹
Schlagenergie (EPTA 05/2009)	2,5 J
Bohrleistung in Beton	25 mm
Bohrleistung in Stahl	13 mm
Bohrleistung in Holz	28 mm
Kronenbohrer-Durchmesser (Beton/Ziegel)	65 mm
Spannringdurchmesser	43 mm
Gewicht (mit Li-Ion-Akku 4,0 Ah)	3,6 kg
Schalldruckpegel (K=3 dB(A))	90,7 dB(A)
Schallleistungspegel (K=3 dB(A))	101,7 dB(A)
Vibration - Schlagbohren (Beton)	12,4 m/s² (Unsicherheit 1,5 m/s²)
Vibration - Meißeln	9,5 m/s² (Unsicherheit 1,5 m/s²)
Stromversorgung	Wechselbarer Lithium-Ionen-Akku 18 V (M18-System)
Akkuschutz	Gegen Überlastung (Summen 2 s, dann Stopp)
Regelmäßige Wartung	Lüftungsschlitze reinigen; abgenutzte Kohlebürsten ersetzen
Empfohlene Schutzausrüstung	Gehörschutz, Schutzbrille, Staubmaske, Handschuhe
Ersatzteile und Service	Ausschließlich Milwaukee-Zubehör verwenden; von autorisierter Stelle warten lassen

Häufig gestellte Fragen - M18 CHX502X MILWAUKEE

Wie lade ich den Akku des Bohrers M18 CHX502X?

Verwenden Sie nur das mitgelieferte Ladegerät des M18-Systems. Laden Sie den Akku vor dem ersten Gebrauch oder nach längerer Nichtnutzung auf. Die ideale Ladetemperatur liegt unter 50 °C.

Was tun, wenn das Werkzeug plötzlich mit Summen stoppt?

Die Überlastschutz-Funktion wird aktiviert. Lassen Sie den Schalter vollständig los und schalten Sie ihn wieder ein. Wenn der Akku sehr heiß ist, lassen Sie ihn abkühlen, bevor Sie ihn aufladen.

Wie lagere ich den Akku für längere Zeit?

Lagern Sie den Akku an einem trockenen Ort bei etwa 27 °C mit einer Ladung zwischen 30 % und 50 %. Laden Sie ihn alle 6 Monate auf, um die Lebensdauer zu erhalten.

Welche Schutzausrüstung sollte ich bei der Verwendung tragen?

Tragen Sie immer Gehörschutz (Schallpegel > 90 dB), Schutzbrille, Staubmaske und Schutzhandschuhe. Rutschfeste Schuhe werden empfohlen.

Wie reinige ich den Bohrer nach dem Gebrauch?

Reinigen Sie regelmäßig die Lüftungsschlitze der Maschine, um Überhitzung zu vermeiden. Verwenden Sie ein trockenes Tuch oder eine weiche Bürste. Tauchen Sie das Werkzeug niemals in Wasser.

Kann ich mit diesem Bohrhammer Standardbohrer verwenden?

Ja, dieses Werkzeug akzeptiert zylindrische Schaftbohrer für das Bohren in Holz, Metall und Kunststoff. Für Mauerwerk verwenden Sie geeignete Schlagbohrer.

Was tun bei Austritt von Flüssigkeit aus dem Akku?

Vermeiden Sie jeglichen Kontakt. Bei Hautkontakt sofort mit Wasser und Seife waschen. Bei Augenkontakt reichlich mit Wasser spülen und sofort einen Arzt aufsuchen.

Wie transportiere ich den Akku sicher?

Für den Transport Kontakte schützen und isolieren, um Kurzschlüsse zu vermeiden. Stellen Sie sicher, dass der Akku nicht in der Verpackung verrutschen kann. Transportieren Sie keine beschädigten Akkus.

Wie entsorge ich den Akku am Ende seiner Lebensdauer?

Werfen Sie Akkus nicht in den Hausmüll. Geben Sie sie an einem Recyclingzentrum oder einer dafür vorgesehenen Sammelstelle gemäß den örtlichen Vorschriften ab.

Wo finde ich Ersatzteile für den M18 CHX502X?

Verwenden Sie ausschließlich Milwaukee-Zubehör und -Ersatzteile. Konsultieren Sie die Liste der Milwaukee-Kundendienstzentren oder kontaktieren Sie Techtronic Industries GmbH für eine Explosionszeichnung.

BEDIENUNGSANLEITUNG M18 CHX502X MILWAUKEE

Originalbetriebsanleitung

Notice originale

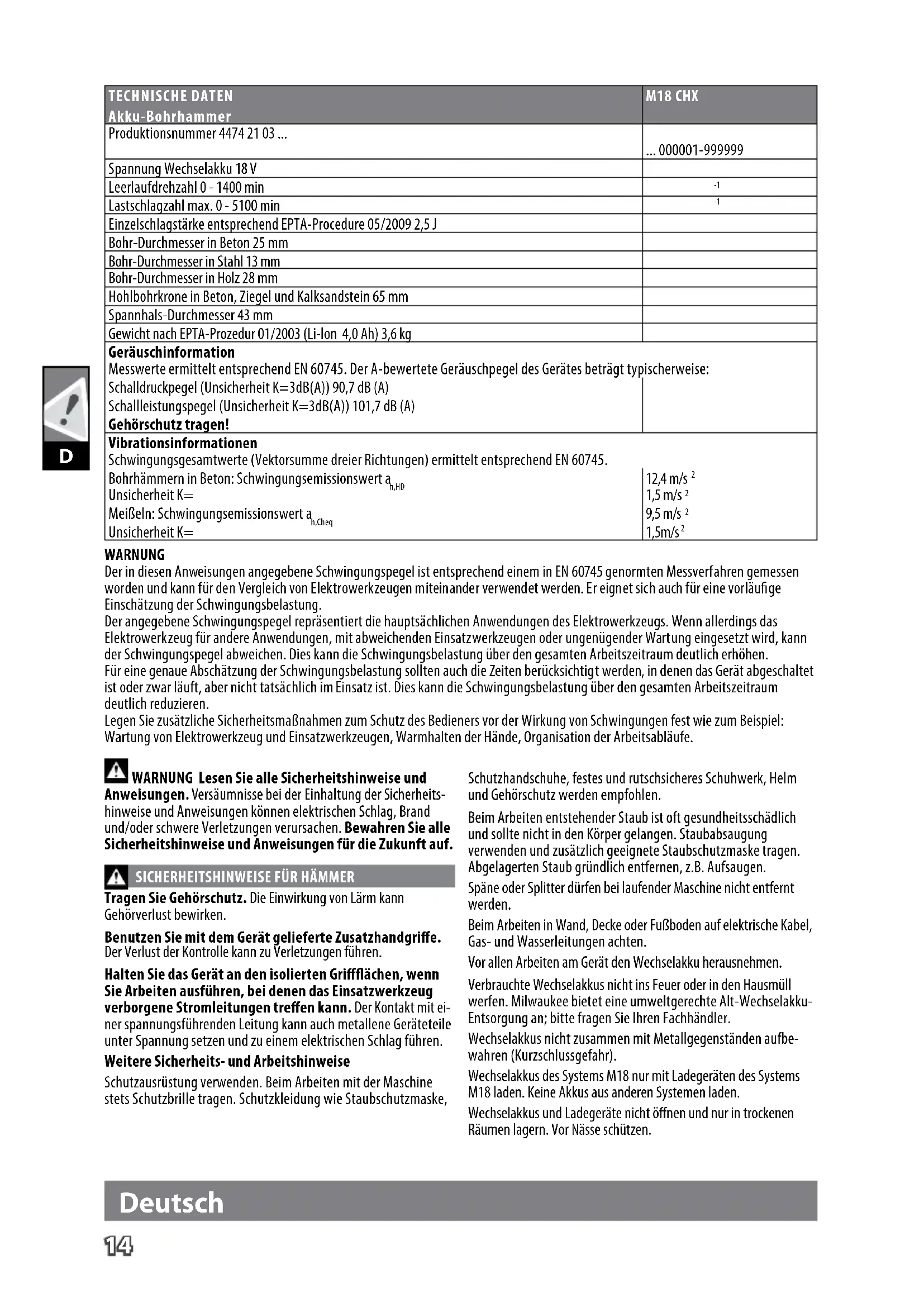

TECHNISCHE DATENAkku-Bohrhammer	M18 CHX
Produktionsnummer 4474 21 03 ...	... 000001-999999
Spannung Wechselakku 18 V
Leerlaufdrehzahl 0 - 1400 min	-1
Lastschlagzahl max. 0 - 5100 min	-1
Einzelschlagstärke entsprechend EPTA-Procedure 05/2009 2,5 J
Bohr-Durchmesser in Beton 25 mm
Bohr-Durchmesser in Stahl 13 mm
Bohr-Durchmesser in Holz 28 mm
Hohlbohrkrone in Beton, Ziegel und Kalksandstein 65 mm
Spannhals-Durchmesser 43 mm
Gewicht nach EPTA-Prozedur 01/2003 (Li-Ion 4,0 Ah) 3,6 kg
GeräuschinformationMesswerte ermittelt entsprechend EN 60745. Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise:Schalldruckpegel (Unsicherheit K=3dB(A)) 90,7 dB (A)Schallleistungspegel (Unsicherheit K=3dB(A)) 101,7 dB (A)Gehörschutz tragen!
VibrationsinformationenSchwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745.Bohrhämmern in Beton: Schwingungsemissionswert a_h,HD Unsicherheit K=Meißeln: Schwingungsemissionswert a_h,Cheq Unsicherheit K=	12,4 m/s ^2 1,5 m/s ^2 9,5 m/s ^2 1,5m/s ^2

WARNUNG

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung.

Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen. Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.

WARNUNG Lesen Sie alle Sicherheitshinweise und

Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

SICHERHEITSHINWEISE FÜR HÄMMER

Tragen Sie Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.

Benutzen Sie mit dem Gerät gelieferte Zusatzhandgriffe. Der Verlust der Kontrolle kann zu Verletzungen führen.

Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

Weitere Sicherheits- und Arbeitshinweise

Schutzausrüstung verwenden. Beim Arbeiten mit der Maschine stets Schutzbrille tragen. Schutzkleidung wie Staubschutzmaske,

Schutzhandschuhe, festes und rutschsicheres Schuhwerk, Helm und Gehörschutz werden empfohlen.

Beim Arbeiten entstehender Staub ist oft gesundheitsschädlich und sollte nicht in den Körper gelangen. Staubabsaugung verwenden und zusätzlich geeignete Staubschutzmaske tragen. Abgelagerten Staub gründlich entfernen, z.B. Aufsaugen.

Späne oder Splitter dürfen bei laufender Maschine nicht entfernt werden.

Beim Arbeiten in Wand, Decke oder Fußboden auf elektrische Kabel, Gas- und Wasserleitungen achten.

Vor allen Arbeiten am Gerät den Wechselakku herausnehmen.

Verbrauchte Wechselakkus nicht ins Feuer oder in den Hausmüll werfen. Milwaukee bietet eine umweltgerechte Alt-Wechselakku-Entsorgung an; bitte fragen Sie Ihren Fachhändler.

Wechselakkus nicht zusammen mit Metallgegenständen aufbewahren (Kurzschlussgefahr).

Wechselakkus des Systems M18 nur mit Ladegeräten des Systems M18 laden. Keine Akkus aus anderen Systemen laden.

Wechselakkus und Ladegeräte nicht öffnen und nur in trockenen Räumen lagern. Vor Nässe schützen.

Deutsch

Unter extremer Belastung oder extremer Temperatur kann aus beschädigten Wechselakkus Batterieflüssigkeit auslaufen. Bei Berührung mit Batterieflüssigkeit sofort mit Wasser und Seife abwaschen. Bei Augenkontakt sofort mindestens 10 Minuten gründlich spülen und unverzüglich einen Arzt aufsuchen.

In den Wechselakku-Einschubschacht der Ladegeräte dürfen keine Metallteile gelangen (Kurzschlussgefahr).

WARNUNG! Um die durch einen Kurzschluss verursachte Gefahr eines Brandes, von Verletzungen oder Produktbeschädigungen zu vermeiden, tauchen Sie das Werkzeug, den Wechselakku oder das Ladegerät nicht in Flüssigkeiten ein und sorgen Sie dafür, dass keine Flüssigkeiten in die Geräte und Akkus eindringen. Korrodierende oder leitfähige Flüssigkeiten, wie Salzwasser, bestimmte Chemikalien und Bleichmittel oder Produkte, die Bleichmittel enthalten, können einen Kurzschluss verursachen.

Wechselakkus des Systems M18 nur mit Ladegeräten des Systems M18 laden. Keine Akkus aus anderen Systemen laden. Wechselakkus und Ladegeräte nicht öffnen und nur in trockenen Räumen lagern. Vor Nässe schützen.

BESTIMMUNGSGEMÄSSE VERWENDUNG

Der Akkubohrhammer ist universell einsetzbar zum Hammerbohren in Gestein und zum Bohren in Holz, Metall und Kunststoff unabhängig von einem Netzanschluss.

CE-KONFORMITÄTSERKLÄRUNGCE-KONFORMITÄTSERKLÄRUNG

Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit allen relevanten Vorschriften der Richtlinien

2011/65/EU (RoHS), 2006/42/EG, 2014/30/EU

und den folgenden harmonisierten normativen Dokumenten übereinstimmt

EN 60745-1:2009 + A11:2010

EN 60745-2-6:2010

EN 55014-1:2006 + A1:2009 + A2:2011

EN 55014-2:2015

EN 50581:2012

Bevollmächtigt die technischen Unterlagen zusammenzustellen.

Techtronic Industries GmbH

Längere Zeit nicht benutzte Wechselakkus vor Gebrauch nachladen.

Eine Temperatur über 50°C vermindert die Leistung des Wechselakkus. Längere Erwärmung durch Sonne oder Heizung vermeiden.

Die Anschlusskontakte an Ladegerät und Wechselakku sauber halten.

Für eine optimale Lebensdauer müssen nach dem Gebrauch die Akkus voll geladen werden.

Für eine möglichst lange Lebensdauer sollten die Akkus nach dem Aufladen aus dem Ladegerät entfernt werden.

Bei Lagerung des Akkus länger als 30 Tage: Akku bei ca. 27°C und trocken lagern. Akku bei ca. 30%-50% des Ladezustandes lagern. Akku alle 6 Monate erneut aufladen.

AKKUÜBERLASTSCHUTZ

Bei Überlastung des Akkus durch sehr hohen Stromverbrauch, z.B. extrem hohe Drehmomente, Verklemmen des Bohrers, plötzlichem Stopp oder Kurzschluss, brummt das Elektrowerkzeug 2 Sekunden lang und schaltet sich selbsttätig ab.

Zum Wiedereinschalten, den Schalterdrücker loslassen und dann wieder einschalten.

Unter extremen Belastungen kann sich der Akku stark erhitzen. In diesem Fall schaltet der Akku ab.

Den Akku dann in das Ladegerät stecken um ihn wieder aufzuladen und zu aktivieren.

TRANSPORT VON LITHIUM-IONEN-AKKUS

Lithium-Ionen-Akkus fallen unter die gesetzlichen Bestimmungen zum Gefahrguttransport.

Der Transport dieser Akkus muss unter Einhaltung der lokalen, nationalen und internationalen Vorschriften und Bestimmungen erfolgen.

Verbraucher dürfen diese Akkus ohne Weiteres auf der Straße transportieren.

Der kommerzielle Transport von Lithium-Ionen-Akkus durch Speditionsunternehmen unterliegt den Bestimmungen des Gefahrguttransports. Die Versandvorbereitungen und der Transport dürfen ausschließlich von entsprechend geschulten Personen durchgeführt werden. Der gesamte Prozess muss fachmännisch begleitet werden.

Folgende Punkte sind beim Transport von Akkus zu beachten:

Stellen Sie sicher, dass die Kontakte geschützt und isoliert sind, um Kurzschlüsse zu vermeiden.

Achten Sie darauf, dass der Akkupack innerhalb der Verpackung nicht verrutschen kann.

Beschädigte oder auslaufende Akkus dürfen nicht transportiert werden.

Wenden Sie sich für weitere Hinweise an Ihr Speditionsunternehmen.

WARTUNG

Stets die Lüftungsschlitze der Maschine sauber halten.

Bei abgenutzten Kohlebürsten sollte zusätzlich zum Kohlebürstenwechsel ein Kundendienst in einer Servicewerkstatt durchgeführt werden. Dies erhöht die Lebensdauer der Maschine und garantiert eine ständige Betriebsbereitschaft.

Nur Milwaukee Zubehör und Milwaukee Ersatzteile verwenden. Bauteile, deren Austausch nicht beschrieben wurde, bei einer Milwaukee Kundendienststelle auswechseln lassen (Broschüre Garantie/Kundendienstadressen beachten).

Bei Bedarf kann eine Explosionszeichnung des Gerätes unter Angabe der Maschinen Type und der sechsstelligen Nummer auf dem Leistungsschild bei Ihrer Kundendienststelle oder direkt bei Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany angefordert werden.

SYMBOLE

Bitte lesen Sie die Gebrauchsanweisung vor Inbetriebnahme sorgfältig durch.

ACHTUNG! WARNUNG! GEFAHR!

Vor allen Arbeiten am Gerät den Wechselakku herausnehmen.

Zubehör - Im Lieferumfang nicht enthalten, empfohlene Ergänzung aus dem Zubehörprogramm.

Elektrogeräte, Batterien/Akkus dürfen nicht zusammen mit dem Hausmüll entsorgt werden. Elektrische Geräte und Akkus sind getrennt zu sammeln und zur umweltgerechten Entsorgung bei einem Verwertungsbetrieb abzugeben. Erkundigen Sie sich bei den örtlichen Behörden oder bei Ihrem Fachhändler nach Recyclinghöfen und Sammelstellen.

CE-Konformitätszeichen

UkrSEPRO Konformitätszeichen

EurAsian Konformitätszeichen

Techtronic Industries GmbH Max-Eyth-Straße 10

Winnenden 71364
