Vrsta izdelka	Akumulatorski vrtalni kladivo (perforator)
Napetost	18 V
Hitrost vrtenja v prostem teku	0 - 1400 min⁻¹
Hitrost udarcev	0 - 5100 min⁻¹
Udarna energija (EPTA 05/2009)	2,5 J
Vrtalna zmogljivost v betonu	25 mm
Vrtalna zmogljivost v jeklu	13 mm
Vrtalna zmogljivost v lesu	28 mm
Premer kronskega svedra (beton/opeka)	65 mm
Premer vpenjalnega ovratnika	43 mm
Teža (z akumulatorjem Li-Ion 4,0 Ah)	3,6 kg
Raven zvočnega tlaka (K=3 dB(A))	90,7 dB(A)
Raven zvočne moči (K=3 dB(A))	101,7 dB(A)
Vibracije - udarno vrtanje (beton)	12,4 m/s² (merilna negotovost 1,5 m/s²)
Vibracije - dletenje	9,5 m/s² (merilna negotovost 1,5 m/s²)
Napajanje	Zamenljiv litij-ionski akumulator 18 V (sistem M18)
Zaščita akumulatorja	Proti preobremenitvam (brenčanje 2 s, nato izklop)
Redno vzdrževanje	Očistite prezračevalne odprtine; zamenjajte obrabljene ogljikove krtačke
Priporočena zaščitna oprema	Zaščita sluha, očala, maska proti prahu, rokavice
Rezervni deli in servis	Uporabljajte izključno dodatke Milwaukee; popravilo opravite v pooblaščenem servisu

Pogosto zastavljena vprašanja - M18 CHX502X MILWAUKEE

Kako napolniti akumulator vrtalnika M18 CHX502X?

Uporabljajte samo priložen polnilnik sistema M18. Akumulator napolnite pred prvo uporabo ali po daljšem obdobju nedejavnosti. Idealna temperatura polnjenja je pod 50 °C.

Kaj storiti, če se orodje nenadoma ustavi in brni?

Aktivira se zaščita pred preobremenitvijo. Popolnoma sprostite stikalo, nato ga ponovno vklopite. Če je akumulator zelo vroč, ga pred polnjenjem ohladite.

Kako shraniti akumulator za daljše obdobje?

Akumulator shranite na suhem mestu pri približno 27 °C z napolnjenostjo med 30 % in 50 %. Napolnite ga vsakih 6 mesecev, da ohranite njegovo življenjsko dobo.

Katero zaščitno opremo nositi med uporabo?

Vedno nosite zaščito sluha (raven hrupa > 90 dB), varnostna očala, masko proti prahu in zaščitne rokavice. Priporočljiva je uporaba nedrsečih čevljev.

Kako očistiti vrtalnik po uporabi?

Redno čistite prezračevalne odprtine stroja, da preprečite pregretje. Uporabite suho krpo ali mehko krtačo. Orodja nikoli ne potapljajte v vodo.

Ali lahko uporabljam standardne svedre s tem perforatorjem?

Da, to orodje sprejema svedre s cilindričnim steblom za vrtanje v les, kovino in plastične materiale. Za zidarstvo uporabite ustrezne udarne svedre.

Kaj storiti v primeru uhajanja tekočine iz akumulatorja?

Izogibajte se stiku. V primeru stika s kožo takoj umijte z vodo in milom. V primeru stika z očmi izpirajte z obilo vode in nemudoma obiščite zdravnika.

Kako varno prevažati akumulator?

Za prevoz zaščitite in izolirajte kontakte, da preprečite kratek stik. Prepričajte se, da se akumulator v embalaži ne more premikati. Ne prevažajte poškodovanih akumulatorjev.

Kako zavreči akumulator po koncu življenjske dobe?

Akumulatorjev ne odvrzite med gospodinjske odpadke. Odložite jih v reciklažnem centru ali na zbirnem mestu, v skladu z lokalnimi predpisi.

Kje najti rezervne dele za M18 CHX502X?

Uporabljajte izključno dodatke in rezervne dele Milwaukee. Preverite seznam servisnih centrov Milwaukee ali se obrnite na Techtronic Industries GmbH za eksplodiran prikaz.

NAVODILA ZA UPORABO M18 CHX502X MILWAUKEE

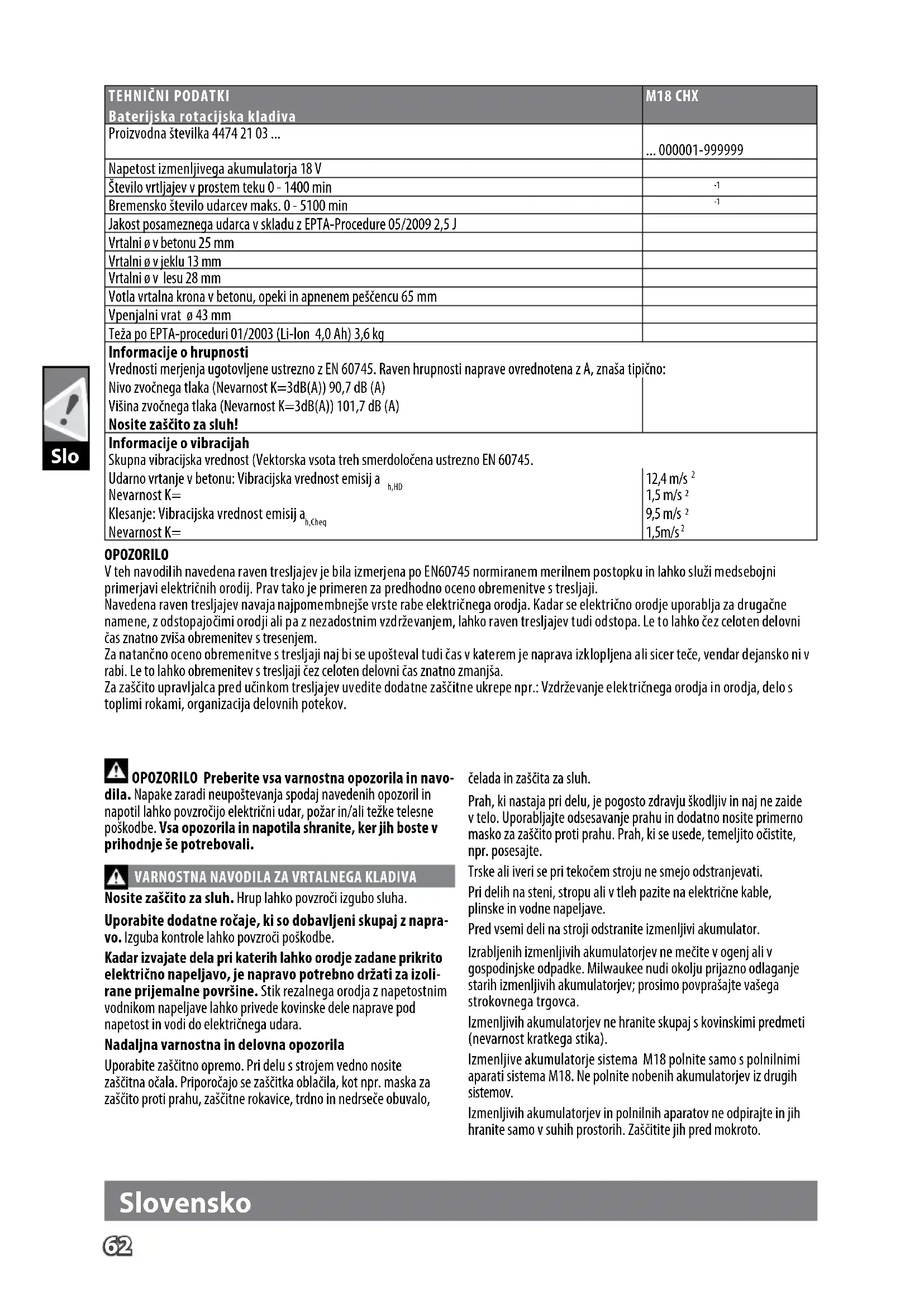

TEHNIČNI PODATKI Baterijska rotacijska kladiva	M18 CHX
Proizvodna številka 4474 21 03 ...	... 000001-999999
Napetost izmenljivega akumulatorja 18 V
Število vrtljajev v prostem teku 0 - 1400 min	-1
Bremensko število udarcev maks. 0 - 5100 min	-1
Jakost posameznega udarca v skladu z EPTA-Procedure 05/2009 2,5 J
Vrtalni ø v betonu 25 mm
Vrtalni ø v jeklu 13 mm
Vrtalni ø v lesu 28 mm
Votla vrtalna krona v betonu, opeki in apnenem peščencu 65 mm
Vpenjalni vrat ø 43 mm
Teža po EPTA-proceduri 01/2003 (Li-Ion 4,0 Ah) 3,6 kg
Informacije o hrupnosti Vrednosti merjenja ugotovljene ustrezno z EN 60745. Raven hrupnosti naprave ovrednotena z A, znaša tipično: Nivo zvočnega tlaka (Nevarnost K=3dB(A)) 90,7 dB (A) Višina zvočnega tlaka (Nevarnost K=3dB(A)) 101,7 dB (A) Nosite zaščito za sluh!
Informacije o vibracijah Skupna vibracijska vrednost (Vektorska vsota treh smerdoločena ustrezno EN 60745. Udarno vrtanje v betonu: Vibracijska vrednost emisij a _h,HD Nevarnost K= Klesanje: Vibracijska vrednost emisij a _h,Cheq Nevarnost K=	12,4 m/s ^2 1,5 m/s ^2 9,5 m/s ^2 1,5m/s ^2

OPOZORILO

V teh navodilih navedena raven tresljajev je bila izmerjena po EN60745 normiranem merilnem postopku in lahko služi medsebojni primerjavi električnih orodij. Prav tako je primeren za predhodno oceno obremenitve s tresljaji.

Navedena raven tresljajev navaja najpomembnejše vrste rabe električnega orodja. Kadar se električno orodje uporablja za drugačne namene, z odstopajočimi orodji ali pa z nezadostnim vzdrževanjem, lahko raven tresljajev tudi odstopa. Le to lahko čez celoten delovni čas znatno zviša obremenitev s tresenjem.

Za natančno oceno obremenitve s tresljaji naj bi se upošteval tudi čas v katerem je naprava izklopljena ali sicer teče, vendar dejansko ni v rabi. Le to lahko obremenitev s tresljaji čez celoten delovni čas znatno zmanjša.

Za zaščito upravljalca pred učinkom tresljajev uvedite dodatne zaščitne ukrepe npr.: Vzdrževanje električnega orodja in orodja, delo s toplimi rokami, organizacija delovnih potekov.

OPOZORILO Preberite vsa varnostna opozorila in navo-

dila. Napake zaradi neupoštevanja spodaj navedenih opozoril in napotil lahko povzročijo električni udar, požar in/ali težke telesne poškodbe. Vsa opozorila in napotila shranite, ker jih boste v prihodnje še potrebovali.

VARNOSTNA NAVODILA ZA VRTALNEGA KLADIVA

Nosite zaščito za sluh. Hrup lahko povzroči izgubo sluha.

Uporabite dodatne ročaje, ki so dobavljeni skupaj z napravo. Izguba kontrole lahko povzroči poškodbe.

Kadar izvajate dela pri katerih lahko orodje zadane prikrito električno napeljavo, je napravo potrebno držati za izolirane prijemalne površine. Stik rezalnega orodja z napetostnim vodnikom napeljave lahko privede kovinske dele naprave pod napetost in vodi do električnega udara.

Nadaljna varnostna in delovna opozorila

Uporabite zaščitno opremo. Pri delu s strojem vedno nosite zaščitna očala. Priporočajo se zaščitka oblačila, kot npr. maska za zaščito proti prahu, zaščitne rokavice, trdno in nedrseče obuvalo,

čelada in zaščita za sluh.

Prah, ki nastaja pri delu, je pogosto zdravju škodljiv in naj ne zaide v telo. Uporabljajte odsesavanje prahu in dodatno nosite primerno masko za zaščito proti prahu. Prah, ki se usede, temeljito očistite, npr. posesajte.

Trske ali iveri se pri tekočem stroju ne smejo odstranjevati.

Pri delih na steni, stropu ali v tleh pazite na električne kable, plinske in vodne napeljave.

Pred vsemi deli na stroji odstranite izmenljivi akumulator.

Izrabljenih izmenljivih akumulatorjev ne mečite v ogenj ali v gospodinjske odpadke. Milwaukee nudi okolju prijazno odlaganje starih izmenljivih akumulatorjev; prosimo povprašajte vašega strokovnega trgovca.

Izmenljivih akumulatorjev ne hranite skupaj s kovinskimi predmeti (nevarnost kratkega stika).

Izmenljive akumulatorje sistema M18 polnite samo s polnilnimi aparati sistema M18. Ne polnite nobenih akumulatorjev iz drugih sistemov.

Izmenljivih akumulatorjev in polnilnih aparatov ne odpirajte in jih hranite samo v suhih prostorih. Zaščitite jih pred mokroto.

Slovensko

Pod ekstremno obremenitvijo ali ob ekstremni temperaturi iz poškodovanega izmenljivega akumulatorja lahko izteka akumulatorska tekočina. Po stiku z akumulatorsko tekočino prizadeto mesto takoj izperite z vodo in milom. Po stiku z očmi takoj najmanj 10 minut dolgo temeljito izpirajte in nemudoma obiščite zdravnika. V odprtino za nameščanje izmenljivih akumulatorjev na polnilnih aparatih ne smejo zaiti nikakršni kovinski deli (nevarnost kratkega stika).

OPOZORILO! V izogib, s kratkim stikom povzročene nevarnosti požara, poškodb ali okvar na proizvodu, orodja, izmenljivega akumulatorja ali polnilne naprave ne potapljajte v tekočine in poskrbite, da ne bo prihajalo do vdora tekočin v naprave in akumulatorje. Korozivne ali prevodne tekočine, kot so slana voda, določene kemikalije in belila ali proizvodi, ki le ta vsebujejo, lahko povzročijo kratek stik.

Izmenljive akumulatorje sistema M18 polnite samo s polnilnimi aparati sistema M18. Ne polnite nobenih akumulatorjev iz drugih sistemov.Izmenljivih akumulatorjev in polnilnih aparatov ne odpirajte in jih hranite samo v suhih prostorih. Zaščitite jih pred mokroto.

S polno odgovornostjo izjavljamo, da izdelek, opisan pod „Tehnični podatki” izpolnjuje vse ustrezne določbe direktiv 2011/65/EU (RoHS), 2006/42/ES, 2014/30/EU ter da so bili uporabljeni naslednji harmonizirani standardi

EN 60745-1:2009 + A11:2010

EN 60745-2-6:2010

EN 55014-1:2006 + A1:2009 + A2:2011

EN 55014-2:2015

EN 50581:2012

Pooblaščen za izdelavo spisov tehnične dokumentacije.

Techtronic Industries GmbH

Izmenljive akumulatorje, ki jih daljši čas niste uporabljali, pred uporabo naknadno napolnite.

Temperatura nad 50°C zmanjšuje zmogljivost izmenljivega akumulatorja. Izogibajte se daljšemu segrevanju zaradi sončnih žarkov ali gretja.

Pazite, da ostanejo priključni kontakti na polnilnem aparatu in izmenljivem akumulatorju čisti.

za optimalno življenjsko dobo je potrebno akumulatorje po uporabi do konca napolniti.

Za čim daljšo življensko dobo naj se akumulatorji po napolnitvi vzamejo ven iz naprave za polnjenje.

Pri skladiščenju akumulatorjev dalj kot 30 dni: Akumulator skladiščiti pri 27°C in na suhem. Akumulator skladiščiti pri 30%-

50% stanja polnjenja. Akumulator spet napolniti vsakih 6 mesecev.

ZAŠČITA PREOBREMENITVE AKUMULATORJA

V primeru preobremenitve akumulatorjev zaradi zelo visoke porabe toka, npr. ekstremno visokih vrtilnih momentov, zatika svedra, nenadne zaustavitve ali kratkega stika, električno orodje 2 sekundi brni in se samodejno izklopi.

Za ponoven vklop izpustite tipko stikala in nato znova vklopite.

Pod ekstremnimi obremenitvami se lahko akumulator močno segreje. V tem primeru se akumulator izklopi.

Za ponovno polnitev in aktiviranje akumulatorja ga je potrebno vstaviti v polnilec.

TRANSPORT LITIJ-IONSKIH AKUMULATORJEV

Litij-ionski akumulatorji so podvrženi zakonskim določbam transporta nevarnih snovi.

Transport teh akumulatorjev se mora izvajati upoštevajoč lokalne, nacionalne in mednarodne predpise in določbe.

Potrošniki lahko te akumulatorje še nadalje transportirajo po cesti.

Komercialni transport litij-ionskih akumulatorjev s strani špediterskih podjetij je podvržen določbam transporta nevarnih snovi. Priprava odpreme in transporta se lahko vrši izključno s strani ustrezno izšolanih oseb. Celoten proces je potrebno strokovno spremljati.

Pri transportu akumulatorjev je potrebno upoštevati sledeče točke:

V izogib kratkim stikom zagotovite, da bodo kontakti zaščiteni in izolirani.

Bodite pozorni na to, da paket akumulatorja v notranjosti embalaže ne bo mogel zdrsniti.

Poškodovanih ali iztekajočih akumulatorjev ni dovoljeno transportirati.

Za nadaljnja navodila se obrnite na vaše špeditersko podjetje.

VZDRŽEVANJE

Pazite na to, da so prezračevalne reže stroja vedno čiste.

Pri obrabljenih oglenih krtačkah naj se dodatno z zamenjavo oglenih krtačk izvede servisno vzdrževanje v delavnici servisne službe. To podaljša življenjsko dobo stroja in zagotavlja stalno pripravljenost za obratovanje.

Uporabljajte samo Milwaukee pribor in Milwaukee nadomestne dele. Poskrbite, da sestavne dele, katerih zamenjava ni opisana, zamenjajo v Milwaukee servisni službi (upoštevajte brošuro Garancija aslovi servisnih služb).

Po potrebi se lahko pri vaši servisni službi ali direktno pri Techtronic Industries GmbH naroči eksplozijska risba naprave ob navedbi tipa stroja in številke s tipske ploščice Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany.

SIMBOLI

Proximo, da pred uporabo pozorno preberete to navodilo za uporabo.

POZOR! OPOZORILO! NEVARNO!

Pred vsemi deli na stroji odstranite izmenljivi akumulator.

Oprema – ni vsebovana v obsegu dobave, priporočeno dopolnilo iz programa opreme.

Električnih naprav, baterij/akumulatorjev ni dovoljeno odstranjevati skupaj z gospodinjskimi odpadki. Električne naprave in akumulatorje je potrebno zbirati ločeno in za okolju prijazno odstranitev, oddati podjetju za reciklažo. Pri krajevnem uradu ali vašem strokovnem prodajalcu se pozanimajte glede reciklažnih dvorišč in zbirnih mest.

CE-znak

UkrSEPRO oznaka o skladnosti.

EurAsian oznaka o skladnosti.

TEHNIČKI PODACIAkumulatorski bučaći čekić	M18 CHX
Broj proizvodnje 4474 21 03 ...	... 000001-999999
Napon baterije za zamjenu 18 V
Broj okretaja praznog hoda 0 - 1400 min	-1
Broj udaraca pod opterećenjem max. 0 - 5100 min	-1
Jačina pojedinačnih udaraca prema EPTA-Procedure 05/2009 2,5 J
Bušenje-ø u beton 25 mm
Bušenje-ø u čelik 13 mm
Bušenje-ø u drvo 28 mm
Šuplja krunica za bušenje u beton, opeku i silikatnu opeku 65 mm
Stezno grlo-ø 43 mm
Težina po EPTA-proceduri 01/2003 (Li-lon 4,0 Ah) 3,6 kg
Informacije o buciMjerne vrijednosti utvrdjene odgovarajuće EN 60745. A-ocijenjeni nivo buke aparata iznosi tipično:Nivo pritiska zvuka (Nesigurnost K=3dB(A)) 90,7 dB (A)Nivo učinka zvuka (Nesigurnost K=3dB(A)) 101,7 dB (A)Nositi zaštitu sluha!
Informacije o vibracijamaUkupne vrijednosti vibracije (Vektor suma tri smjersu odmjerene odgovarajuće EN 60745čekićno bušenje u beton: Vrijednost emisije vibracije a_h,HD Nesigurnost K=Klesanje: Vrijednost emisije vibracije a_h,Cheq Nesigurnost K=	12,4 m/s ^2 1,5 m/s ^2 9,5 m/s ^2 1,5m/s ^2

UPOZORENIE

Ova u ovim uputama navedena razina titranja je bila izmjerena odgovarajuće jednom u EN 60745 normiranom mjernom postupku i može se upotrijebiti za usporedbu električnog alata međusobno. Ona je prikladna i za privremenu procjenu titrajnog opterećenja.

Navedena razina titranja reprezentira glavne primjene električnog alata. Ukoliko se električni alat upotrebljava u druge svrhe sa odstupajućim primijenjenim alatima ili nedovoljnim održavanjem, onda razina titranja može odstupati. To može titrajno opterećenje kroz cijeli period rada bitno povisiti.
