Produkttype	Trådløs slagboremaskin (kombihammer)
Spenning	18 V
Tomgangshastighet	0 - 1400 min⁻¹
Slagfrekvens	0 - 5100 min⁻¹
Slagenergi (EPTA 05/2009)	2,5 J
Borkapasitet i betong	25 mm
Borkapasitet i stål	13 mm
Borkapasitet i tre	28 mm
Hullsag diameter (betong/stein)	65 mm
Klemkragediameter	43 mm
Vekt (med Li-Ion batteri 4,0 Ah)	3,6 kg
Lydtrykknivå (K=3 dB(A))	90,7 dB(A)
Lydeffektnivå (K=3 dB(A))	101,7 dB(A)
Vibrasjon - slagboring (betong)	12,4 m/s² (usikkerhet 1,5 m/s²)
Vibrasjon - meisling	9,5 m/s² (usikkerhet 1,5 m/s²)
Strømforsyning	Interchangeabelt Li-Ion 18 V batteri (M18-system)
Batteribeskyttelse	Mot overbelastning (summer i 2 sekunder, deretter stopp)
Rutinemessig vedlikehold	Rengjør ventilasjonsåpninger; skift ut slitte kullbørster
Anbefalt verneutstyr	Hørselsvern, vernebriller, støvmaske, hansker
Reservedeler og service	Bruk kun Milwaukee tilbehør; la service utføres av et autorisert verksted

Ofte stilte spørsmål - M18 CHX502X MILWAUKEE

Hvordan lader jeg batteriet til borhammeren M18 CHX502X?

Bruk kun den medfølgende laderen for M18-systemet. Lad batteriet før første gangs bruk eller etter lang tids lagring. Ideell ladetemperatur er under 50 °C.

Hva gjør jeg hvis verktøyet plutselig stopper og summer?

Det er overbelastningsbeskyttelsen som aktiveres. Slipp bryteren helt, og trykk den deretter inn igjen. Hvis batteriet er veldig varmt, la det kjøle seg ned før lading.

Hvordan oppbevare batteriet over lengre tid?

Oppbevar batteriet på et tørt sted ved ca. 27 °C med en ladning på mellom 30 % og 50 %. Lad det hver 6. måned for å bevare levetiden.

Hvilket verneutstyr bør jeg bruke ved bruk?

Bruk alltid hørselsvern (lydnivå > 90 dB), vernebriller, støvmaske og vernehansker. Bruk sklisikre sko anbefales.

Hvordan rengjøre boremaskinen etter bruk?

Rengjør jevnlig ventilasjonsåpningene på maskinen for å unngå overoppheting. Bruk en tørr klut eller myk børste. Senk aldri verktøyet i vann.

Kan jeg bruke standard bor med denne slagboremaskinen?

Ja, dette verktøyet aksepterer bor med sylindrisk skaft for boring i tre, metall og plast. For murverk, bruk egnede slagbor.

Hva gjør jeg ved lekkasje av væske fra batteriet?

Unngå kontakt. Ved hudkontakt, vask umiddelbart med vann og såpe. Ved øyekontakt, skyll grundig med vann og oppsøk lege uten forsinkelse.

Hvordan transportere batteriet trygt?

Ved transport, beskytt og isoler kontaktene for å unngå kortslutning. Sørg for at batteriet ikke kan bevege seg i emballasjen. Ikke transporter skadede batterier.

Hvordan kassere batteriet ved slutten av levetiden?

Ikke kast batterier med husholdningsavfall. Lever dem på et gjenvinningssenter eller et innsamlingspunkt beregnet for dette formålet, i henhold til lokale forskrifter.

Hvor finner jeg reservedeler til M18 CHX502X?

Bruk kun Milwaukee tilbehør og reservedeler. Se listen over Milwaukee servicesentre eller kontakt Techtronic Industries GmbH for en sprengskisse.

BRUKSANVISNING M18 CHX502X MILWAUKEE

Original bruksanvisning

Bruksanvisning i original

Alkuperäiset ohjeet

fast og skridsikkert skotøj, hjelm og høreværn.

Opbevar ikke udskiftningsbatterier sammen med metalgenstandeaf fare for kortslutning.

Dansk

Sørg for at kontakterne er beskyttet og isoleret for at forhindre kortslutninger.

Brug kun Milwaukee-tilbehør og Milwaukee-reservedele.

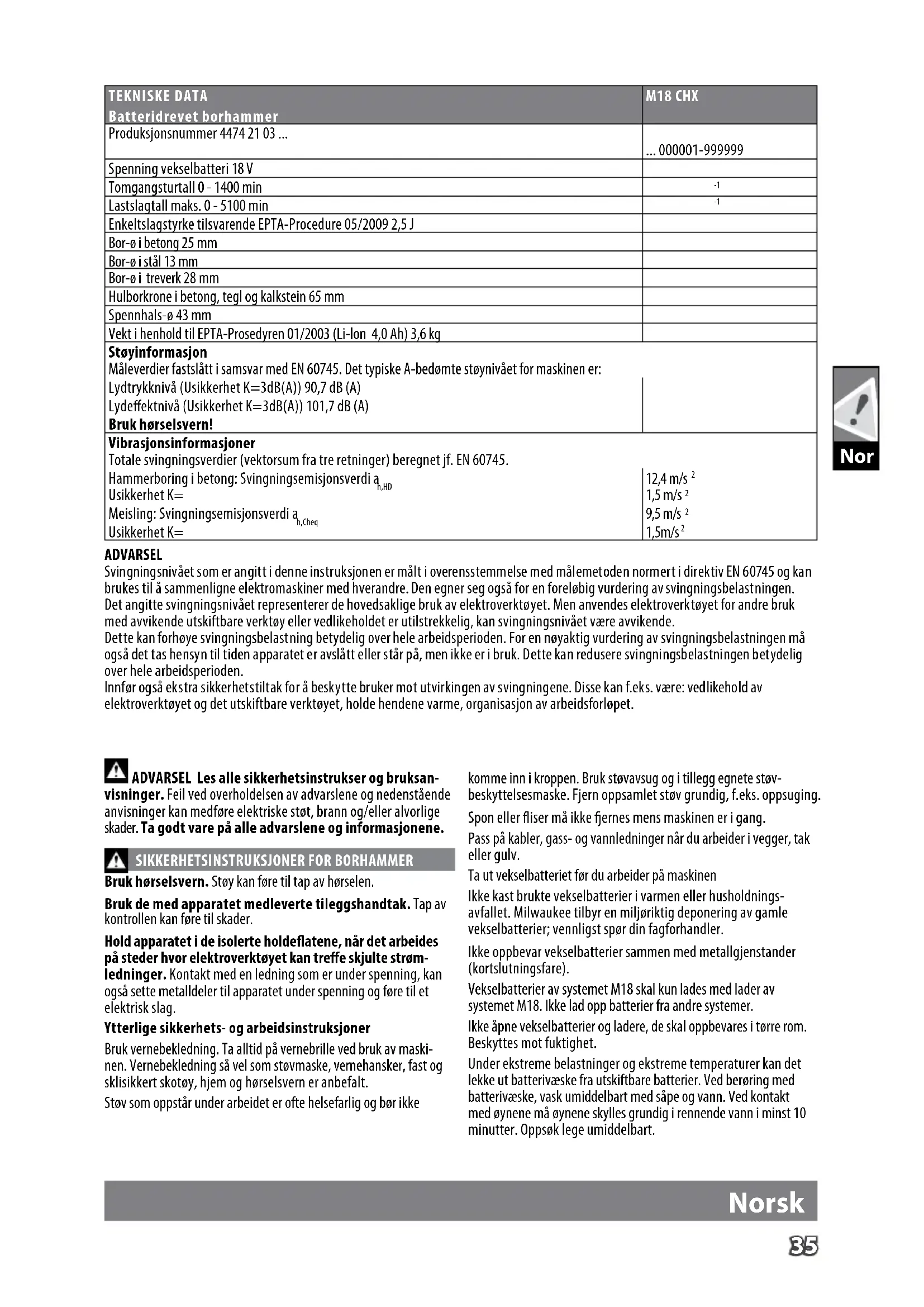

TEKNISKE DATABatteridrevet borhammer	M18 CHX
Produksjonsnummer 4474 21 03 ...	... 000001-999999
Spenning vekselbatteri 18 V
Tomgangsturtall 0 - 1400 min	-1
Lastslagtall maks. 0 - 5100 min	-1
Enkeltslagstyrke tilsvarende EPTA-Procedure 05/2009 2,5 J
Bor-ø i betong 25 mm
Bor-ø i stål 13 mm
Bor-ø i treverk 28 mm
Hulborkrone i betong, tegl og kalkstein 65 mm
Spennhals-ø 43 mm
Vekt i henhold til EPTA-Prosedyren 01/2003 (Li-Ion 4,0 Ah) 3,6 kg
StøyinformasjonMåleverdier fastslätt i samsvar med EN 60745. Det typiske A-bedømte støynivået for maskinen er: Lydtrykknivå (Usikkerhet K=3dB(A)) 90,7 dB (A) Lydeffektnivå (Usikkerhet K=3dB(A)) 101,7 dB (A) Bruk hørselsvern!
VibrasjonsinformasjonerTotale svingningsverdier (vektorsum fra tre retninger) beregnet jf. EN 60745. Hammerboring i betong: Svingningsemisjonsverdi a_h,HD Usikkerhet K= Meisling: Svingningsemisjonsverdi a_h,Cheq Usikkerhet K=	12,4 m/s ^2 1,5 m/s ^2 9,5 m/s ^2 1,5m/s ^2

ADVARSEL

Svingningsnivået som er angitt i denne instruksjonen er målt i overensstemmelse med målemetoden normert i direktiv EN 60745 og kan brukes til å sammenligne elektromaskiner med hverandre. Den egner seg også for en foreløbig vurdering av svingningsbelastningen. Det angitte svingningsnivået representerer de hovedsaklige bruk av elektroverktøyet. Men anvendes elektroverktøyet for andre bruk med avvikende utskiftbare verktøy eller vedlikeholdet er utilstrekkelig, kan svingningsnivået være avvikende.

Dette kan forhøye svingningsbelastning betydelig over hele arbeidsperioden. For en nøyaktig vurdering av svingningsbelastningen må også det tas hensyn til tiden apparatet er avslått eller står på, men ikke er i bruk. Dette kan redusere svingningsbelastningen betydelig over hele arbeidsperioden.

Innfør også ekstra sikkerhetstiltak for å beskytte bruker mot utvirkingen av svingningene. Disse kan f.eks. være: vedlikehold av elektroverktøyet og det utskiftbare verktøyet, holde hendene varme, organisasjon av arbeidsforløpet.

ADVARSEL Les alle sikkerhetsinstrukser og bruksan-

visninger. Feil ved overholdelsen av advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader. Ta godt vare på alle advarslene og informasjonene.

SIKKERHETSINSTRUKSJONER FOR BORHAMMER

Bruk hørselsvern. Støy kan føre til tap av hørselen.

Ytterlige sikkerhets- og arbeidsinstruksjoner

Bruk vernebekledning. Ta alltid på vernebrille ved bruk av maskinen. Vernebekledning så vel som støvmaske, vernehansker, fast og sklisikkert skotøy, hjem og hørselsvern er anbefalt.

Støv som oppstår under arbeidet er ofte helsefarlig og bør ikke

komme inn i kroppen. Bruk støvavsug og i tillegg egnete støvbeskyttelsesmaske. Fjern oppsamlet støv grundig, f.eks. oppsuging.

Pass på kabler, gass- og vannledninger når du arbeider i vegger, tak eller gulv.

Ikke kast brukte vekselbatterier i varmen eller husholdningsavfallet. Milwaukee tilbyr en miljøriktig deponering av gamle vekselbatterier; vennligst spør din fagforhandler.

Ikke oppbevar vekselbatterier sammen med metallgjenstander (kortslutningsfare).

Vekselbatterier av systemet M18 skal kun lades med lader av systemet M18. Ikke lad opp batterier fra andre systemer.

Ikke åpne vekselbatterier og ladere, de skal oppbevares i tørre rom. Beskyttes mot fuktighet.

Under ekstreme belastninger og ekstreme temperaturer kan det lekke ut batterivæske fra utskiftbare batterier. Ved berøring med batterivæske, vask umiddelbart med såpe og vann. Ved kontakt med øynene må øynene skylles grundig i rennende vann i minst 10 minutter. Oppsøk lege umiddelbart.

Metalldeler må ikke komme inn i innskyvningssjakten for vekselbatterier på ladere (kortslutningsfare).

ADVARSEL! For å unngå fare for en brann forårsaket av en kortslutning, av personskader eller skader av produktet, må det forhindres at batteripakken eller laderen dyppes i væsker og også sørges for at ingen væsker kan kommer inn i apparatene eller batteriene. Korroderende og ledende væsker som saltvann, visse kjemikalier og blekemidler eller produkt som inneholder blekemidler kan forårsake en kortslutning.

Vekselbatterier av systemet M18 skal kun lades med lader av systemet M18. Ikke lad opp batterier fra andre systemer. Ikke åpne vekselbatterier og ladere, de skal oppbevares i tørre rom. Beskyttes mot fuktighet.

FORMÅLSMESSIG BRUK

Batteri-borhammeren kan brukes universelt til hammerboring i steinarter og til boring i treverk, metall og plast uavhengig av nettilkopling.

CE-SAMSVARSERKLÆRINGCE-SAMSVARSERKLÆRING

Vi erklærer i alene ansvar at produktet beskrevet i „Teknisk data“ overensstemmer med alle relevante forskrifter til Eu direktiv 2011/65/EU (RoHS), 2006/42/EC, 2014/30/EU og de følgende harmoniserte normative dokumentene. fyrstikker

EN 60745-1:2009 + A11:2010

EN 60745-2-6:2010

EN 55014-1:2006 + A1:2009 + A2:2011

EN 55014-2:2015

EN 50581:2012

Alexander Krug / Managing Director Autorisert til å utarbeide den tekniske dokumentasjonen Techtronic Industries GmbH Max-Eyth-Straße 10, 71364 Winnenden, Germany

BATTERIER

Vekselbatterier som ikke er brukt over lengre tid skal etterlades før bruk.

En temperatur over 50°C reduserer vekselbatteriets kapasitet. Unngå oppvarming i sol eller ved varmeovner (fyring) i lengre tid. Hold tilkoplingskontaktene på lader og vekselbatteri rene.

For optimal holdbarhet må batteriene lades opp helt etter bruk.

For å sikre en lengst mulig brukstid av batteriene skal disse etter oppladning taes ut av laderen.

Ved lagring av batteriene lengre enn 30 dager: Lagre batteriet tört ved ca. 27°C. Lagre batteriet ved en oppladningstilstand på ca. 30%-50%. Lade opp batteriet igjen etter 6 måneder.

OVERBELASTNINGSVERN FOR OPPLADBARE BATTERIER

Ved overbelastning av det oppladbare batteriet p.g.a. svært høy strømforbruk, for eksempel ved ekstrem høye dreiemoment, fastklemming av boret, plusselig stopp eller kortslutning, brummer elektroverktøyet 2 sekunder og slår seg så automatisk av.

For å slå det på igjen, må man slippe trykkbryteren og så slå på igjen.

Ved ekstreme belastninger kan det oppladbare batteriet bli sterkt opphetet. I slike tilfeller kobler batteriet seg ut.

Sett batteriet da i laderen for å få det oppladet og aktivert igjen

TRANSPORT AV LITIUM-ION-BATTERI

Lithium-ion-batterier faller under de lovfestede forskriftene om transport av farlig gods.

Transporten av disse batteriene må rette seg etter lokale, nasjonale og internasjonale forskrifter og bestemmelser.

Forbruker har lov å transportere disse batteriene på gaten uten reglementering.

Den kommersielle transport av Litium-ion-batterier av spedisjonsfirma faller under bestemmelsene om transport av farlig gods. Forberedningene av forsendelsen og transport skal utelukkende gjennomføres av personer som har blitt skolert til dette. Hele prosessen skal følges opp av fagfolk.

Kontroller at kontaktene er beskyttet og isolert for å unngå kortslutninger.

Pass på at batteripakken i forpakningen ikke kan skli fram og tilbake. Skadede eller batterier som lekker er det ikke lov å transportere. Ta kontakt med spedisjonsfirma for ytterlige henvisninger.

VEDLIKEHOLD

Hold alltid lufteåpningene på maskinen rene.

Når kullbørstene er slitte bør det i tillegg til at disse skiftes ut gjennomføres en servide i et serviceverksted. Dette forlenger maskinens levetid og garanterer en stadig driftsberedskap.

Bruk kun Milwaukee tilbehør og Milwaukee reservedeler. Komponenter der utskiftning ikke er beskrevet skal skiftes ut hos Milwaukee kundeservice (se brosjyre garanti/kundeserviceadresser).

Ved behov kan du be om en eksplosjonstegning av apparatet hos din kundeservice eller direkte hos Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany. Oppgi maskintype og det nummeret på typeskiltet.

Norsk

SYMBOLER

Les nøye gjennom bruksanvisningen før maskinen tas i bruk.

OBS! ADVARSEL! FARE!

Elektriske apparater, batterier/oppladbare batterier skal ikke kastes sammen med vanlig husholdningsavfall. Elektriske og elektroniske apparater og oppladbare batterier skal samles separat og leveres til miljøvennlig deponering hos en avfallsbedrift. Informer deg hos myndighetene på stedet eller hos din fagforhandler hvor det finnes recycling bedrifter og oppsamlingssteder.

CE-tegn

UkrSEPRO Konformitetstegn.

TR 066

EurAsian Konformitetstegn.
