Tipo di prodotto	Trapano a percussione senza fili (martello perforatore)
Tensione	18 V
Velocità a vuoto	0 - 1400 min⁻¹
Velocità di percussione	0 - 5100 min⁻¹
Energia di impatto (EPTA 05/2009)	2,5 J
Capacità di foratura nel calcestruzzo	25 mm
Capacità di foratura nell'acciaio	13 mm
Capacità di foratura nel legno	28 mm
Diametro della corona trapano (calcestruzzo/mattone)	65 mm
Diametro del collare di serraggio	43 mm
Peso (con batteria Li-Ion 4,0 Ah)	3,6 kg
Livello di pressione sonora (K=3 dB(A))	90,7 dB(A)
Livello di potenza sonora (K=3 dB(A))	101,7 dB(A)
Vibrazione - foratura a percussione (calcestruzzo)	12,4 m/s² (incertezza 1,5 m/s²)
Vibrazione - scalpellatura	9,5 m/s² (incertezza 1,5 m/s²)
Alimentazione	Batteria intercambiabile agli ioni di litio 18 V (sistema M18)
Protezione della batteria	Contro i sovraccarichi (ronzio per 2 s poi arresto)
Manutenzione ordinaria	Pulire le aperture di ventilazione; sostituire le spazzole usurate
Dispositivi di protezione raccomandati	Protezione acustica, occhiali, maschera antipolvere, guanti
Ricambi e assistenza	Utilizzare esclusivamente accessori Milwaukee; far revisionare da un centro autorizzato

Domande frequenti - M18 CHX502X MILWAUKEE

Come caricare la batteria del trapano M18 CHX502X ?

Utilizzare esclusivamente il caricabatterie del sistema M18 fornito. Ricaricare la batteria prima del primo utilizzo o dopo un lungo periodo di inattività. La temperatura di carica ideale è inferiore a 50 °C.

Cosa fare se l'utensile si ferma improvvisamente emettendo un ronzio ?

È la protezione contro i sovraccarichi che si attiva. Rilasciare completamente l'interruttore, quindi riaccenderlo. Se la batteria è molto calda, lasciarla raffreddare prima di ricaricarla.

Come conservare la batteria per lunghi periodi ?

Conservare la batteria in un luogo asciutto a circa 27 °C con una carica compresa tra 30% e 50%. Ricaricarla ogni 6 mesi per preservarne la durata.

Quali dispositivi di protezione indossare durante l'uso ?

Indossare sempre una protezione acustica (livello sonoro > 90 dB), occhiali di sicurezza, una maschera antipolvere e guanti di protezione. Si consiglia l'uso di scarpe antiscivolo.

Come pulire il trapano dopo l'uso ?

Pulire regolarmente le aperture di ventilazione della macchina per evitare il surriscaldamento. Utilizzare un panno asciutto o una spazzola morbida. Non immergere mai l'utensile in acqua.

Posso utilizzare punte standard con questo trapano a percussione ?

Sì, questo utensile accetta punte a codolo cilindrico per la foratura nel legno, nel metallo e nelle materie plastiche. Per la muratura, utilizzare punte a percussione adatte.

Cosa fare in caso di perdita di liquido dalla batteria ?

Evitare qualsiasi contatto. In caso di contatto con la pelle, lavare immediatamente con acqua e sapone. In caso di contatto con gli occhi, sciacquare abbondantemente con acqua e consultare immediatamente un medico.

Come trasportare la batteria in sicurezza ?

Per il trasporto, proteggere e isolare i contatti per evitare cortocircuiti. Assicurarsi che la batteria non possa muoversi nell'imballaggio. Non trasportare batterie danneggiate.

Come smaltire la batteria a fine vita ?

Non gettare le batterie con i rifiuti domestici. Smaltirle in un centro di riciclaggio o in un punto di raccolta apposito, in conformità con le normative locali.

Dove trovare ricambi per la M18 CHX502X ?

Utilizzare esclusivamente accessori e ricambi Milwaukee. Consultare l'elenco dei centri di assistenza Milwaukee o contattare Techtronic Industries GmbH per ottenere una vista esplosa.

MANUALE UTENTE M18 CHX502X MILWAUKEE

Istruzioni originali

Manual original

Manual original

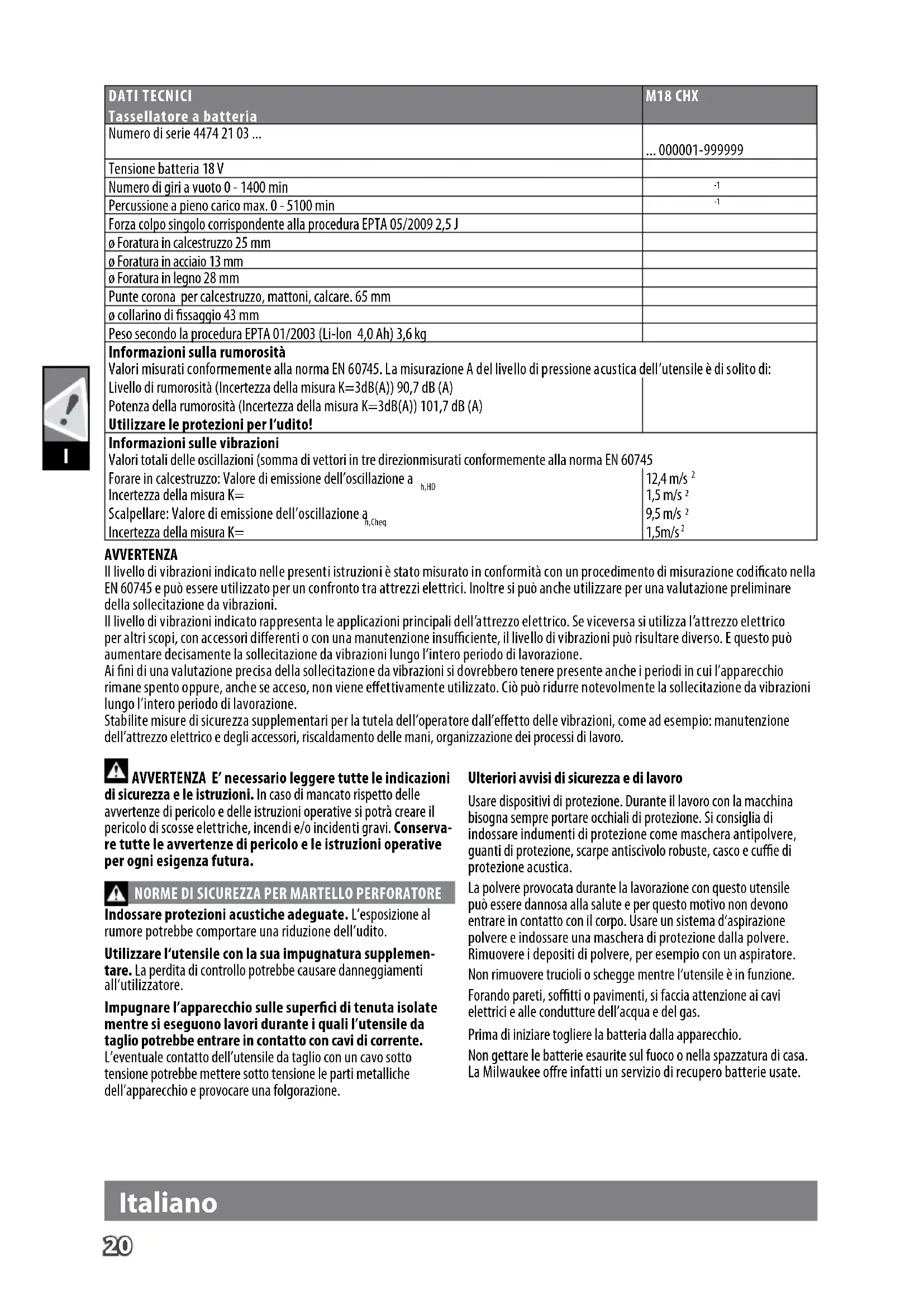

DATI TECNICITassellatore a batteria	M18 CHX
Numero di serie 4474 21 03 ...	... 000001-999999
Tensione batteria 18 V
Numero di giri a vuoto 0 - 1400 min	-1
Percussione a pieno carico max. 0 - 5100 min	-1
Forza colpo singolo corrispondente alla procedura EPTA 05/2009 2,5 J
ø Foratura in calcestruzzo 25 mm
ø Foratura in acciaio 13 mm
ø Foratura in legno 28 mm
Punte corona per calcestruzzo, mattoni, calcare. 65 mm
ø collarino di fissaggio 43 mm
Peso secondo la procedura EPTA 01/2003 (Li-lon 4,0 Ah) 3,6 kg
Informazioni sulla rumorositàValori misurati conformemente alla norma EN 60745. La misurazione A del livello di pressione acustica dell'utensile è di solito di:Livello di rumorosità (Incertezza della misura K=3dB(A)) 90,7 dB (A)Potenza della rumorosità (Incertezza della misura K=3dB(A)) 101,7 dB (A)Utilizzare le protezioni per l'udito!
Informazioni sulle vibrazioniValori totali delle oscillazioni (somma di vettori in tre direzionmisurati conformemente alla norma EN 60745Forare in calcestruzzo: Valore di emissione dell'oscillazione a h,HD Incertezza della misura K=Scalpellare: Valore di emissione dell'oscillazione a_h,Cheq Incertezza della misura K=	12,4 m/s ^2 1,5 m/s ^2 9,5 m/s ^2 1,5m/s ^2

AVVERTENZA

Il livello di vibrazioni indicato nelle presenti istruzioni è stato misurato in conformità con un procedimento di misurazione codificato nella EN 60745 e può essere utilizzato per un confronto tra attrezzi elettrici. Inoltre si può anche utilizzare per una valutazione preliminare della sollecitazione da vibrazioni.

Il livello di vibrazioni indicato rappresenta le applicazioni principali dell'attrezzo elettrico. Se viceversa si utilizza l'attrezzo elettrico per altri scopi, con accessori differenti o con una manutenzione insufficiente, il livello di vibrazioni può risultare diverso. E questo può aumentare decisamente la sollecitazione da vibrazioni lungo l'intero periodo di lavorazione.

Ai fini di una valutazione precisa della sollecitazione da vibrazioni si dovrebbero tenere presente anche i periodi in cui l'apparecchio rimane spento oppure, anche se acceso, non viene effettivamente utilizzato. Ciò può ridurre notevolmente la sollecitazione da vibrazioni lungo l'intero periodo di lavorazione.

Stabilite misure di sicurezza supplementari per la tutela dell'operatore dall'effetto delle vibrazioni, come ad esempio: manutenzione dell'attrezzo elettrico e degli accessori, riscaldamento delle mani, organizzazione dei processi di lavoro.

AVVERTENZA E' necessario leggere tutte le indicazioni

di sicurezza e le istruzioni. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi. Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura.

NORME DI SICUREZZA PER MARTELLO PERFORATORE

Indossare protezioni acustiche adeguate. L'esposizione al rumore potrebbe comportare una riduzione dell'udito.

Utilizzare l'utensile con la sua impugnatura supplementare. La perdita di controllo potrebbe causare danneggiamenti all'utilizzatore.

Impugnare l'apparecchio sulle superfici di tenuta isolate mentre si eseguono lavori durante i quali l'utensile da taglio potrebbe entrare in contatto con cavi di corrente.

L'eventuale contatto dell'utensile da taglio con un cavo sotto tensione potrebbe mettere sotto tensione le parti metalliche dell'apparecchio e provocare una folgorazione.

Ulteriori avvisi di sicurezza e di lavoro

Usare dispositivi di protezione. Durante il lavoro con la macchina bisogna sempre portare occhiali di protezione. Si consiglia di indossare indumenti di protezione come maschera antipolvere, guanti di protezione, scarpe antiscivolo robuste, casco e cuffie di protezione acustica.

La polvere provocata durante la lavorazione con questo utensile può essere dannosa alla salute e per questo motivo non devono entrare in contatto con il corpo. Usare un sistema d'aspirazione polvere e indossare una maschera di protezione dalla polvere. Rimuovere i depositi di polvere, per esempio con un aspiratore. Non rimuovere trucioli o schegge mentre l'utensile è in funzione.

Forando pareti, soffitti o pavimenti, si faccia attenzione ai cavi elettrici e alle condutture dell'acqua e del gas.

Prima di iniziare togliere la batteria dalla apparecchio.

Non gettare le batterie esaurite sul fuoco o nella spazzatura di casa. La Milwaukee offre infatti un servizio di recupero batterie usate.

Italiano

Nel vano d'innesto per la batteria del caricatore non devono entrare parti metalliche.(pericolo di cortocircuito).

Le batterie del System M18 sono ricaricabili esclusivamente con i caricatori del System M18. Le batterie di altri sistemi non possono essere ricaricate.

Non aprire né la batteria né il caricatore e conservarli solo in luogo asciutto. Proteggerli dalla umidità.

Nel caso di batterie danneggiate da un carico eccessivo o da temperature alte, l'acido di queste potrebbe fuoriuscire. In caso di contatto con l'acido delle batterie lavarsi immediatamente con acqua e sapone. In caso di contatto con gli occhi risciacquare immediatamente con acqua per almeno 10 minuti e contattare subito un medico.

Non conservare le batterie con oggetti metallici (pericolo di cortocircuito).

AVVERTENZA! Per ridurre il rischio d'incendio, di lesioni o di danni al prodotto causati da corto circuito, non immergere mai l'utensile, la batteria ricaricabile o il carica batterie in un liquido e non lasciare mai penetrare alcun liquido all'interno dei dispositivi e delle batterie. I fluidi corrosivi o conduttori come acqua salata, alcuni agenti chimici, agenti candeggianti o prodotti contenenti agenti candeggianti potrebbero provocare un corto circuito.

Le batterie del System M18 sono ricaricabili esclusivamente con i caricatori del System M18. Le batterie di altri sistemi non possono essere ricaricate. Non aprire né la batteria né il caricatore e conservarli solo in luogo asciutto. Proteggerli dalla umidità.

UTILIZZO CONFORME

Il martello perforatore Accu è utilizzabile universalmente per forare a percussione e per forare legno, metallo e materiali sintetici.

DICCHARAZIONE DI CONFORMITÀ CEDICHARAZIONE DI CONFORMITÀ CE

Assumendone la piena responsabilità, dichiariamo che il prodotto descritto nei "Dati tecnici" è conforme alle pertinenti disposizioni delle direttive

2011/65/UE (RoHS), 2006/42/CE, 2014/30/UE

e che sono state applicate le seguenti norme armonizzate

EN 60745-1:2009 + A11:2010

EN 60745-2-6:2010

EN 55014-1:2006 + A1:2009 + A2:2011

EN 55014-2:2015

EN 50581:2012

Autorizzato alla preparazione della documentazione tecnica

Techtronic Industries GmbH

Batterie non utilizzate per molto tempo devone essere ricaricate prima dell'uso.

A temperature superiori ai 50°C, la potenza della batteria si riduce.

Evitare di esporre l'accumulatore a surriscaldamento prolungato, dovuto ad esempio ai raggi del sole o ad un impianto di riscaldamento.

Per una ottimale vita utile è necessario ricaricare completamente le batterie dopo l'uso.

Per una più lunga durata, rimuovere le batterie dal caricabatterie quando saranno cariche.

In caso di immagazzinaggio della batteria per più di 30 giorni: Immagazzinare la batteria a circa 27°C in ambiente asciutto. Immagazzinare la batteria con carica di circa il 30% - 50%. Ricaricare la batteria ogni 6 mesi.

DISPOSITIVO ANTISOVRACCARICO ACCUMULATORE

In caso di sovraccarico dell'accumulatore dovuto a consumo molto elevato di corrente, ad es. coppie di serraggio estremamente elevate, bloccaggio della punta, arresto improvviso o cortocircuito, l'elettroutensile romba per 2 secondi e poi si spegne automaticamente.

Per riaccenderlo, rilasciare l'interruttore e poi riaccenderlo.

Se sottoposto a carichi estremi, l'accumulatore può surriscaldarsi. In questo caso l'accumulatore si spegne.

Inserire l'accumulatore nell'apparecchio carica-batterie per ricaricarlo e attivarlo.

TRASPORTO DI BATTERIE AGLI IONI DI LITIO

Le batterie agli ioni di litio sono soggette alle disposizioni di legge sul trasporto di merce pericolosa.

Il trasporto di queste batterie deve avvenire rispettando le disposizioni e norme locali, nazionali ed internazionali.

Gli utilizzatori possono trasportare queste batterie su strada senza alcuna restrizione.

Il trasporto commerciale di batterie agli ioni di litio è regolato dalle disposizioni sul trasporto di merce pericolosa. Le preparazioni al trasporto ed il trasporto stesso devono essere svolti esclusivamente da persone idoneamente istruite. Tutto il processo deve essere gestito in maniera professionale.

Durante il trasporto di batterie occorre tenere conto di quanto segue:

Assicurarsi che i contatti siano protetti ed isolati per evitare corto circuiti.

Accertarsi che il gruppo di batterie non possa spostarsi all'interno dell'imballaggio.

Batterie danneggiate o batterie che perdono liquido non devono essere trasportate.

Per ulteriori informazioni si prega di contattare il proprio trasportatore.

MANUTENZIONE

Tener sempre ben pulite le fessure di ventilazione dell'apparecchio.

Informacione importante! Nel caso che il carboncino si sia consumato oltre il limite di sostituzione è necessario portare l'apparecchio ad un centro di assestenza, onde garantite la massima affidabilità ed efficenza dello stesso.

Usare solo accessori Milwaukee e pezzi di ricambio Milwaukee. Gruppi costruttivi la cui sostituzione non è stata descritta, devono essere fatti cambiare da un punto di servizio di assistenza tecnica al cliente Milwaukee (vedi depliant garanzia/indirizzi assistenza tecnica ai clienti).

In caso di mancanza del disegno esploso, può essere richiesto al seguente indirizzo: Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany.

SIMBOLI

Leggere attentamente le istruzioni per l'uso prima di mettere in funzione l'elettroutensile.

ATTENZIONE! AVVERTENZA! PERICOLO!

Prima di iniziare togliere la batteria dalla apparecchio.

Accessorio - Non incluso nella dotazione standard, disponibile a parte come accessorio.

I dispositivi elettrici, le batterie e le batterie ricaricabili non devono essere smaltiti con i rifiuti domestici. I dispositivi elettrici e le batterie devono essere raccolti separatamente e devono essere conferiti ad un centro di riciclaggio per lo smaltimento rispettoso dell'ambiente. Chiedere alle autorità locali o al rivenditore specializzato dove si trovano i centri di riciclaggio e i punti di raccolta.

Marchio CE

Marchio di conformità UkrSEPRO

Marchio di conformità EurAsian
