M18 CHX502X - Wiertarka MILWAUKEE - Bezpłatna instrukcja obsługi

Typ produktu	Wiertarka udarowa akumulatorowa (młot udarowy)
Napięcie	18 V
Prędkość obrotowa bez obciążenia	0 - 1400 min⁻¹
Częstotliwość udaru	0 - 5100 min⁻¹
Energia udaru (EPTA 05/2009)	2,5 J
Zdolność wiercenia w betonie	25 mm
Zdolność wiercenia w stali	13 mm
Zdolność wiercenia w drewnie	28 mm
Średnica wiertła koronowego (beton/cegła)	65 mm
Średnica kołnierza mocującego	43 mm
Waga (z akumulatorem Li-Ion 4,0 Ah)	3,6 kg
Poziom ciśnienia akustycznego (K=3 dB(A))	90,7 dB(A)
Poziom mocy akustycznej (K=3 dB(A))	101,7 dB(A)
Drgania - wiercenie udarowe (beton)	12,4 m/s² (niepewność 1,5 m/s²)
Drgania - dłutowanie	9,5 m/s² (niepewność 1,5 m/s²)
Zasilanie	Wymienny akumulator litowo-jonowy 18 V (system M18)
Ochrona akumulatora	Przed przeciążeniami (buczenie przez 2 s, następnie zatrzymanie)
Konserwacja bieżąca	Czyścić otwory wentylacyjne; wymieniać zużyte szczotki
Zalecane wyposażenie ochronne	Ochrona słuchu, okulary, maska przeciwpyłowa, rękawice
Części zamienne i serwis	Używać wyłącznie akcesoriów Milwaukee; naprawiać w autoryzowanym centrum serwisowym

Często zadawane pytania - M18 CHX502X MILWAUKEE

Jak naładować akumulator wiertarki M18 CHX502X?

Używaj wyłącznie dostarczonej ładowarki systemu M18. Naładuj akumulator przed pierwszym użyciem lub po długim okresie nieużywania. Idealna temperatura ładowania wynosi poniżej 50 °C.

Co zrobić, jeśli narzędzie nagle zatrzyma się bucząc?

To ochrona przed przeciążeniem się aktywuje. Całkowicie zwolnij przełącznik, a następnie włącz go ponownie. Jeśli akumulator jest bardzo gorący, pozwól mu ostygnąć przed ładowaniem.

Jak przechowywać akumulator przez dłuższy czas?

Przechowuj akumulator w suchym miejscu w temperaturze około 27 °C z poziomem naładowania między 30% a 50%. Ładuj go co 6 miesięcy, aby przedłużyć jego żywotność.

Jakie wyposażenie ochronne nosić podczas użytkowania?

Zawsze noś ochronę słuchu (poziom hałasu > 90 dB), okulary ochronne, maskę przeciwpyłową i rękawice ochronne. Zalecane jest noszenie antypoślizgowego obuwia.

Jak wyczyścić wiertarkę po użyciu?

Regularnie czyść otwory wentylacyjne maszyny, aby uniknąć przegrzania. Używaj suchej szmatki lub miękkiej szczotki. Nigdy nie zanurzaj narzędzia w wodzie.

Czy mogę używać standardowych wierteł z tą wiertarką udarową?

Tak, to narzędzie akceptuje wiertła z cylindrycznym chwytem do wiercenia w drewnie, metalu i tworzywach sztucznych. Do murów używaj odpowiednich wierteł udarowych.

Co zrobić w przypadku wycieku płynu z akumulatora?

Unikaj kontaktu. W przypadku kontaktu ze skórą natychmiast umyj wodą i mydłem. W przypadku kontaktu z oczami dokładnie przepłucz wodą i niezwłocznie skonsultuj się z lekarzem.

Jak bezpiecznie transportować akumulator?

Podczas transportu zabezpiecz i zaizoluj styki, aby uniknąć zwarć. Upewnij się, że akumulator nie może się poruszać w opakowaniu. Nie transportuj uszkodzonych akumulatorów.

Jak utylizować akumulator po zakończeniu żywotności?

Nie wyrzucaj akumulatorów razem z odpadami domowymi. Oddaj je do centrum recyklingu lub punktu zbiórki przeznaczonego do tego celu, zgodnie z lokalnymi przepisami.

Gdzie znaleźć części zamienne do M18 CHX502X?

Używaj wyłącznie akcesoriów i części zamiennych Milwaukee. Sprawdź listę autoryzowanych centrów serwisowych Milwaukee lub skontaktuj się z Techtronic Industries GmbH, aby uzyskać schemat części.

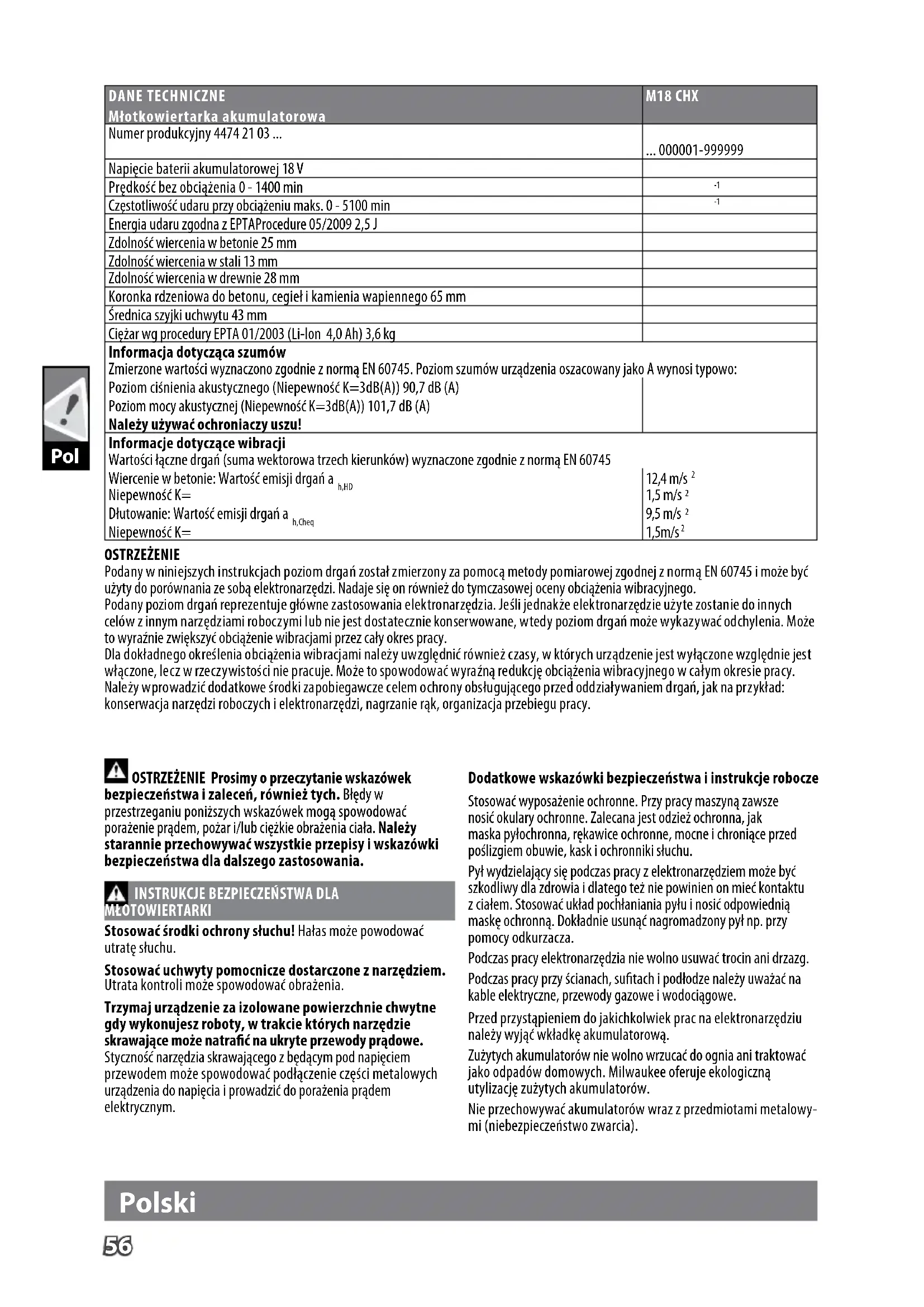

INSTRUKCJA OBSŁUGI M18 CHX502X MILWAUKEE

Instrukcją oryginalną

DANE TECHNICZNEMłotkowiertarka akumulatorowa	M18 CHX
Numer produkcyjny 4474 21 03 ...	... 000001-999999
Napięcie baterii akumulatorowej 18 V
Prędkość bez obciążenia 0 - 1400 min	-1
Częstotliwość udaru przy obciążeniu maks. 0 - 5100 min	-1
Energia udaru zgodna z EPTAProcedure 05/2009 2,5 J
Zdolność wiercenia w betonie 25 mm
Zdolność wiercenia w stali 13 mm
Zdolność wiercenia w drewnie 28 mm
Koronka rdzeniowa do betonu, cegieł i kamienia wapiennego 65 mm
Średnica szyjki uchwytu 43 mm
Ciężar wg procedury EPTA 01/2003 (Li-Ion 4,0 Ah) 3,6 kg
Informacja dotycząca szumówZmierzone wartości wyznaczono zgodnie z normą EN 60745. Poziom szumów urządzenia oszacowany jako A wynosi typowo:Poziom ciśnienia akustycznego (Niepewność K=3dB(A)) 90,7 dB (A)Poziom mocy akustycznej (Niepewność K=3dB(A)) 101,7 dB (A)Należy używać ochroniaczy uszu!
Informacje dotyczące wibracjiWartości łączne drgań (suma wektorowa trzech kierunków) wyznaczone zgodnie z normą EN 60745Wiercenie w betonie: Wartość emisji drgań ah,HDNiepewność K=Dłutowanie: Wartość emisji drgań ah,CheqNiepewność K=	12,4 m/s ^2 1,5 m/s ^2 9,5 m/s ^2 1,5m/s ^2

OSTRZEŻENIE

Podany w niniejszych instrukcjach poziom drgań został zmierzony za pomocą metody pomiarowej zgodnej z normą EN 60745 i może być użyty do porównania ze sobą elektronarzędzi. Nadaje się on również do tymczasowej oceny obciążenia wibracyjnego.

Podany poziom drgań reprezentuje główne zastosowania elektronarzędzia. Jeśli jednakże elektronarzędzie użyte zostanie do innych celów z innym narzędziami roboczymi lub nie jest dostatecznie konserwowane, wtedy poziom drgań może wykazywać odchylenia. Może to wyraźnie zwiększyć obciążenie wibracjami przez cały okres pracy.

Dla dokładnego określenia obciążenia wibracjami należy uwzględnić również czasy, w których urządzenie jest wyłączone względnie jest włączone, lecz w rzeczywistości nie pracuje. Może to spowodować wyraźną redukcję obciążenia wibracyjnego w całym okresie pracy. Należy wprowadzić dodatkowe środki zapobiegawcze celem ochrony obsługującego przed oddziaływaniem drgań, jak na przykład: konserwacja narzędzi roboczych i elektronarzędzi, nagrzanie rąk, organizacja przebiegu pracy.

OSTRZEŻENIE Prosimy o przeczytanie wskazówek

bezpieczeństwa i zaleceń, również tych. Błędy w przestrzeganiu poniższych wskazówek mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała. Należy starannie przechowywać wszystkie przepisy i wskazówki bezpieczeństwa dla dalszego zastosowania.

INSTRUKCJE BEZPIECZEŃSTWA DLA

MŁOTOWIERTARKI

Stosować środki ochrony słuchu! Hałas może powodować utratę słuchu.

Stosować uchwyty pomocnicze dostarczone z narzędziem. Utrata kontroli może spowodować obrażenia.

Trzymaj urządzenie za izolowane powierzchnie chwytne gdy wykonujesz roboty, w trakcie których narzędzie skrawające może natrafić na ukryte przewody prądowe.

Styczność narzędzia skrawającego z będącym pod napięciem przewodem może spowodować podłączenie części metalowych urządzenia do napięcia i prowadzić do porażenia prądem elektrycznym.

Dodatkowe wskazówki bezpieczeństwa i instrukcje robocze

Stosować wyposażenie ochronne. Przy pracy maszyną zawsze nosić okulary ochronne. Zalecana jest odzież ochronna, jak maska pyłochronna, rękawice ochronne, mocne i chroniące przed poślizgiem obuwie, kask i ochronniki słuchu.

Pył wydzielający się podczas pracy z elektronarzędziem może być szkodliwy dla zdrowia i dlatego też nie powinien on mieć kontaktu z ciałem. Stosować układ pochłaniania pyłu i nosić odpowiednią maskę ochronną. Dokładnie usunąć nagromadzony pył np. przy pomocy odkurzacza.

Podczas pracy elektronarzędzia nie wolno usuwać trocin ani drzazg.

Podczas pracy przy ścianach, sufitach i podłodze należy uważać na kable elektryczne, przewody gazowe i wodociągowe.

Przed przystąpieniem do jakichkolwiek prac na elektronarzędziu należy wyjąć wkładkę akumulatorową.

Zużytych akumulatorów nie wolno wrzucać do ognia ani traktować jako odpadów domowych. Milwaukee oferuje ekologiczną utylizację zużytych akumulatorów.

Nie przechowywać akumulatorów wraz z przedmiotami metalowymi (niebezpieczeństwo zwarcia).

Polski

Akumulatory Systemu M18 należy ładować wyłącznie przy pomocy ładowarek Systemu M18. Nie ładować przy pomocy tych ładowarek akumulatorów innych systemów.

Nie otwierać wkładek akumulatorowych i ładowarek.

Przechowywać w suchych pomieszczeniach. Chronić przed wilgocią.

W skrajnych warunkach temperaturowych lub przy bardzo dużym obciążeniu może dochodzić do wycieku kwasu akumulatorowego z uszkodzonych baterii akumulatorowych. W przypadku kontaktu z kwasem akumulatorowym należy natychmiast przemyć miejsce kontaktu wodą z mydłem. W przypadku kontaktu z oczami należy dokładnie przepłukiwać oczy przynajmniej przez 10 minut i zwrócić się natychmiast o pomoc medyczną.

Do ładowarki nie wolno wkładać żadnych przedmiotów metalowych (niebezpieczeństwo zwarcia).

OSTRZEŻENIE! Aby uniknąć niebezpieczeństwa pożaru, obrażeń lub uszkodzeń produktu na skutek zwarcia, nie wolno zanurzać narzędzia, akumulatora wymiennego ani ładowarki w cieczach i należy zatroszczyć się o to, aby do urządzeń i akumulatorów nie dostały się żadne ciecze. Zwarcie spowodować mogą korodujące lub przewodzące ciecze, takie jak woda morska, określone chemikalia i wybielacze lub produkty zawierające wybielacze.

Akumulatory Systemu M18 należy ładować wyłącznie przy pomocy ładowarek Systemu M18. Nie ładować przy pomocy tych ładowarek akumulatorów innych systemów. Nie otwierać wkładek akumulatorowych i ładowarek. Przechowywać w suchych pomieszczeniach. Chronić przed wilgocią.

WARUNKI UŻYTKOWANIA

Obrotowy młot pneumatyczny nadaje się do wiercenia udarowego i wiercenia w drewnie, metalu i tworzywach sztucznych.

DEKLARACJA ZGODNOŚCI CEDEKLARACJA ZGODNOŚCI CE

Oświadczamy na naszą wyłączną odpowiedzialność, że produkt opisany pod „Dane techniczne” spełnia wszystkie istotne przepisy dyrektyw

2011/65/UE (RoHS), 2006/42/WE, 2014/30/UE

i zastosowano następujące zharmonizowane normy

EN 60745-1:2009 + A11:2010

EN 60745-2-6:2010

EN 55014-1:2006 + A1:2009 + A2:2011

EN 55014-2:2015

EN 50581:2012

Upełnomocniony do zestawienia danych technicznych

Techtronic Industries GmbH

Akumulatory, które nie były przez dłuższy czas użytkowane, należy przed użyciem naładować.

W temperaturze powyżej 50°C następuje spadek osiągów wkładki akumulatorowej. Unikać długotrwałego wystawienia na oddziaływanie ciepła lub promieni słonecznych (niebezpieczeństwo przegrzania).

Styki ładowarek i wkładek akumulatorowych należy utrzymywać w czystości

Dla zapewnienia optymalnej żywotności akumulatory po użyciu należy naładować do pełnej pojemności.

Dla zapewnienia możliwe długiej żywotności akumulatory należy wyjąć z ładowarki po ich naładowaniu.

W przypadku składowania akumulatorów dłużej aniżeli 30 dni: Przechowywać je w suchym miejscu w temperaturze ok. 27°C.

Przechowywać je w stanie naładowanym do ok. 30% - 50%.

Ładować je ponownie co 6 miesięcy.

ZABEZPIECZENIE PRZECIĄŻENIOWE AKUMULATORA

Przy przeciążeniu akumulatora bardzo dużym prądem na przykład wskutek ekstremalnie dużych momentów obrotowych, zakleszczenia wiertła, nagłego zatrzymania się lub zwarcia narzędzie elektryczne 'buczy' przez 2 sekundy i samoczynnie wyłącza się.

W celu ponownego włączenie należy zwolnić, a następnie ponownie włączyć przycisk wyłącznika.

Pod ekstremalnymi obciążeniami może dojść do silnego nagrzania się akumulatora. W takim wypadku akumulator wyłącza się.

Wówczas należy wetknąć akumulator do ładowarki, aby go ponownie naładować i aktywować.

TRANSPORT AKUMULATORÓW LITOWO-JONOWYCH

Akumulatory litowo-jonowe podlegają ustawowym przepisom dotyczącym transportu towarów niebezpiecznych.

Transport tych akumulatorów winien odbywać się przy przestrzeganiu lokalnych, krajowych i międzynarodowych rozporządzeń i przepisów.

Odbiorcom nie wolno transportować tych akumulatorów po drogach ot tak po prostu.

Komercyjny transport akumulatorów litowo-jonowych przez przedsiębiorstwa spedycyjne podlega przepisom dotyczącym transportu towarów niebezpiecznych. Przygotowania do wysyłki oraz transport mogą być wykonywane wyłącznie przez odpowiednio przeszkolone osoby. Cały proces winien odbywać się pod fachowym nadzorem.

W czasie transportu akumulatorów należy przestrzegać następujących punktów:

Celem uniknięcia zwarć należy upewnić się, że zestyki są zabezpieczone i zaizolowane.

Zwracać uwagę na to, aby zespół akumulatorów nie mógł się przemieszczać we wnętrzu opakowania.

Nie wolno transportować akumulatorów uszkodzonych lub z wyciekającym z elektrolitem.

Odnośnie dalszych wskazówek należy zwrócić się do swojego przedsiębiorstwa spedycyjnego.

UTRZYMANIE I KONSERWACJA

Otwory wentylacyjne elektronarzędzia muszą być zawsze drożne.

Ważne! W przypadku zużycia szczotek węglowych po ich wymianie elektronarzędzie należy przekazać do serwisu obsługi posprzedażnej. Zapewni to długi okres użytkowania i maksymalne osiągi elektronarzędzia.

Używać tylko i wyłącznie wyposażenia dodatkowego Milwaukee i części zamiennych Milwaukee. Gdyby trzeba było wymienić części, które nie zostały opisane, należy skontaktować się z przedstawicielem serwisu Milwaukee (patrz wykaz adresów punktów usługowych/gwarancyjnych).

Na życzenie można otrzymać rysunek widoku zespołu rozebranego. Przy zamawianiu należy podać numer oraz typ elektronarzędzia umieszczony na tabliczce znamionowej. Zamówienia można dokonać albo u lokalnych przedstawicieli serwisu, albo bezpośrednio w Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany.

SYMBOLE

Przed uruchomieniem elektronarzędzia zapoznać się uważnie z treścią instrukcji.

UWAGA! OSTRZEŻENIE NIEBEZPIECZEŃSTWO!

Przed przystąpieniem do jakichkolwiek prac na elektronarzędziu należy wyjąć wkładkę akumulatorową.

Wyposażenie dodatkowe dostępne osobno.

Urządzenia elektryczne, baterie/akumulatory nie mogą być usuwane razem z odpadami pochodzącymi z gospodarstw domowych. Urządzenia elektryczne i akumulatory należy gromadzić oddzielnie i w celu usuwania ich do odpadów zgodnie z wymaganiami środowiska naturalnego oddawać do przedsiębiorstwa utylizacyjnego. Proszę zasięgnąć informacji o centrach recyklingowych i punktach zbiorczych u władz lokalnych lub u wyspecjalizowanego dostawcy.

Znak CE

Znak zgodności UkrSEPRO

Znak zgodności EurAsian

Polski
