Ürün Tipi	Akülü Kırıcı Delici (kırıcı delici)
Voltaj	18 V
Boşta Devir Hızı	0 - 1400 dk⁻¹
Darbe Hızı	0 - 5100 dk⁻¹
Darbe Enerjisi (EPTA 05/2009)	2,5 J
Beton Delme Kapasitesi	25 mm
Çelik Delme Kapasitesi	13 mm
Ahşap Delme Kapasitesi	28 mm
Kron-trepans Çapı (beton/tuğla)	65 mm
Sıkma Yaka Çapı	43 mm
Ağırlık (Li-Ion 4.0 Ah akü ile)	3,6 kg
Ses Basıncı Seviyesi (K=3 dB(A))	90,7 dB(A)
Ses Gücü Seviyesi (K=3 dB(A))	101,7 dB(A)
Titreşim - darbeli delme (beton)	12,4 m/s² (belirsizlik 1,5 m/s²)
Titreşim - keski	9,5 m/s² (belirsizlik 1,5 m/s²)
Besleme	Değiştirilebilir lityum-iyon 18 V akü (M18 sistemi)
Akü Koruması	Aşırı yüklenmeye karşı (2 saniye uğultu ardından durma)
Rutin Bakım	Havalandırma deliklerini temizleyin; aşınmış fırçaları değiştirin
Önerilen Koruyucu Ekipman	İşitme koruyucu, gözlük, toz maskesi, eldiven
Yedek Parçalar ve Servis	Sadece Milwaukee aksesuarları kullanın; yetkili bir serviste bakım yaptırın

Sık sorulan sorular - M18 CHX502X MILWAUKEE

M18 CHX502X matkabın aküsü nasıl şarj edilir?

Yalnızca verilen M18 sistemi şarj cihazını kullanın. İlk kullanımdan önce veya uzun süre kullanılmadıktan sonra aküyü şarj edin. İdeal şarj sıcaklığı 50 °C'nin altındadır.

Alet aniden uğuldayarak durursa ne yapmalı?

Bu, aşırı yük korumasının devreye girdiği anlamına gelir. Anahtarı tamamen bırakın, ardından tekrar açın. Akü çok sıcaksa, şarj etmeden önce soğumasını bekleyin.

Pil uzun süre nasıl saklanır?

Pili, yaklaşık 27 °C sıcaklıkta kuru bir yerde, %30 ile %50 arasında şarjla saklayın. Ömrünü korumak için her 6 ayda bir şarj edin.

Kullanım sırasında hangi koruyucu ekipmanlar giyilmelidir?

Her zaman işitme koruyucu (ses seviyesi > 90 dB), güvenlik gözlüğü, toz maskesi ve koruyucu eldiven kullanın. Kaymaz ayakkabı giyilmesi önerilir.

Matkap kullanımdan sonra nasıl temizlenir?

Aşırı ısınmayı önlemek için makinenin havalandırma deliklerini düzenli olarak temizleyin. Kuru bir bez veya yumuşak bir fırça kullanın. Aleti asla suya daldırmayın.

Bu kırıcı delici ile standart matkap uçları kullanabilir miyim?

Evet, bu alet ahşap, metal ve plastik malzemelerde delme için silindirik saplı matkap uçlarını kabul eder. Duvarcılık için uygun darbeli matkap uçları kullanın.

Aküden sıvı sızması durumunda ne yapmalı?

Temastan kaçının. Cilde temas ederse hemen su ve sabunla yıkayın. Göze temas ederse bol su ile durulayın ve gecikmeden bir doktora başvurun.

Pil güvenli bir şekilde nasıl taşınır?

Taşıma sırasında kısa devreleri önlemek için kontakları koruyun ve izole edin. Pilin ambalaj içinde hareket etmediğinden emin olun. Hasar görmüş pilleri taşımayın.

Pil ömrünün sonunda nasıl imha edilir?

Pilleri evsel atıklarla birlikte atmayın. Yerel düzenlemelere uygun olarak bir geri dönüşüm merkezine veya bunun için belirlenmiş bir toplama noktasına bırakın.

M18 CHX502X için yedek parçalar nerede bulunur?

Yalnızca Milwaukee aksesuarları ve yedek parçalarını kullanın. Milwaukee servis merkezlerinin listesine bakın veya patlatılmış bir görünüm için Techtronic Industries GmbH ile iletişime geçin.

KULLANIM KILAVUZU M18 CHX502X MILWAUKEE

Orijinal işletme talimatı

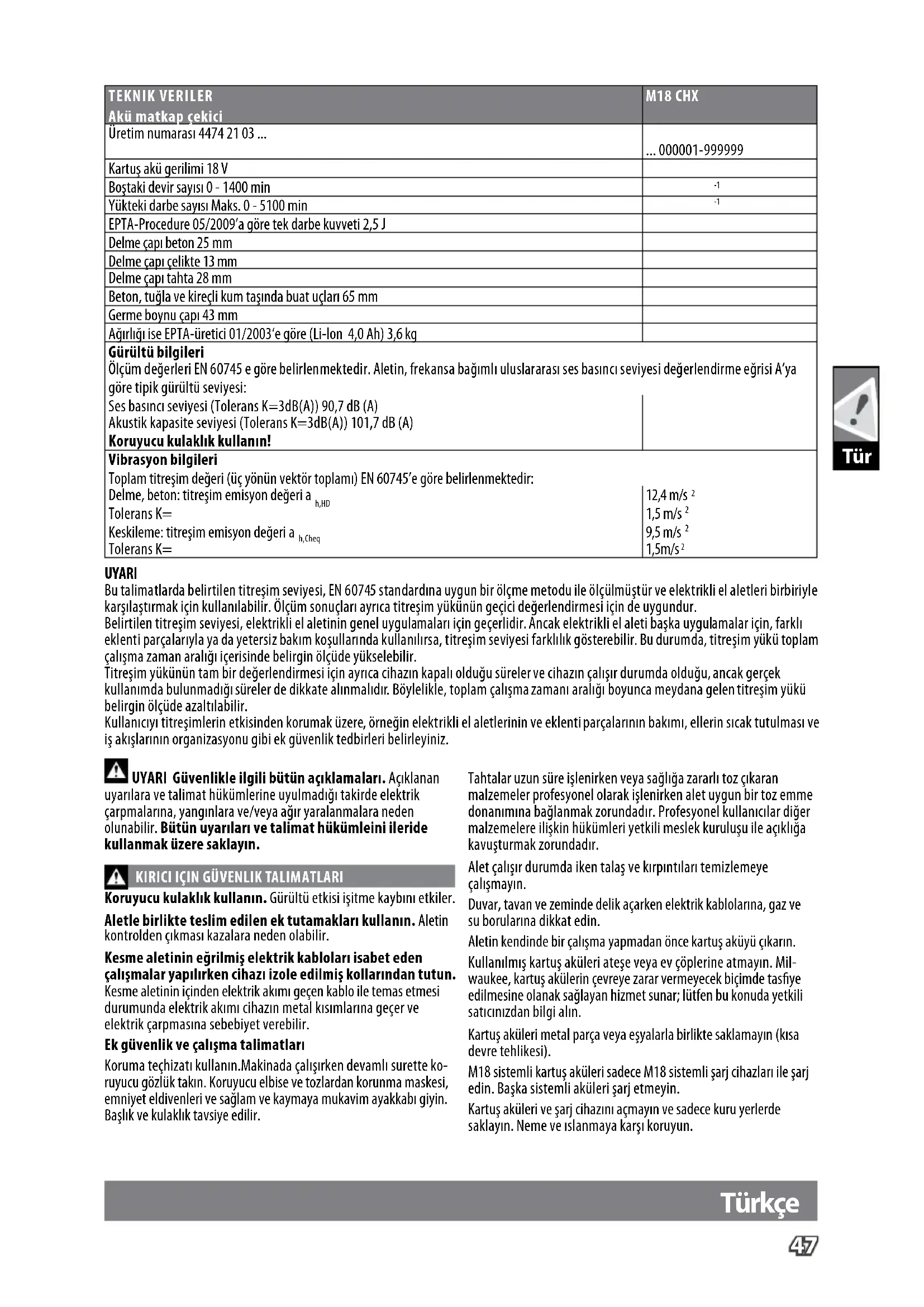

TEKNIK VERILERAkü matkap çekici	M18 CHX
Üretim numarası 4474 21 03 ...	... 000001-999999
Kartuş akü gerilimi 18 V
Boştaki devir sayısı 0 - 1400 min	-1
Yükteki darbe sayısı Maks. 0 - 5100 min	-1
EPTA-Procedure 05/2009'a göre tek darbe kuvveti 2,5 J
Delme çapı beton 25 mm
Delme çapı çelikte 13 mm
Delme çapı tahta 28 mm
Beton, tuğla ve kireçli kum taşında buat uçları 65 mm
Germe boynu çapı 43 mm
Ağırlığı ise EPTA-üretici 01/2003'e göre (Li-Ion 4,0 Ah) 3,6 kg
Gürültü bilgileriÖlçüm değerleri EN 60745 e göre belirlenmektedir. Aletin, frekansa bağımlı uluslararası ses basıncı seviyesi değerlendirme eğrisi A'ya göre tipik gürültü seviyesi:Ses basıncı seviyesi (Tolerans K=3dB(A)) 90,7 dB (A)Akustik kapasite seviyesi (Tolerans K=3dB(A)) 101,7 dB (A)Koruyucu kulaklık kullanın!
Vibrasyon bilgileriToplam titreşim değeri (üç yönün vektör toplamı) EN 60745'e göre belirlenmektedir:Delme, beton: titreşim emisyon değeri a_h,HD Tolerans K=Keskileme: titreşim emisyon değeri a_h,Cheq Tolerans K=	12,4 m/s ^2 1,5 m/s ^2 9,5 m/s ^2 1,5m/s ^2

UYARI

Bu talimatlarda belirtilen titreşim seviyesi, EN 60745 standardına uygun bir ölçme metodu ile ölçülmüştür ve elektrikli el aletleri birbiriyle karşılaştırmak için kullanılabilir. Ölçüm sonuçları ayrıca titreşim yükünün geçici değerlendirmesi için de uygundur.

Belirtilen titreşim seviyesi, elektrikli el aletinin genel uygulamaları için geçerlidir. Ancak elektrikli el aleti başka uygulamalar için, farklı eklenti parçalarıyla ya da yetersiz bakım koşullarında kullanılırsa, titreşim seviyesi farklılık gösterebilir. Bu durumda, titreşim yükü toplam çalışma zaman aralığı içerisinde belirgin ölçüde yükselebilir.

Titreşim yükünün tam bir değerlendirmesi için ayrıca cihazın kapalı olduğu süreler ve cihazın çalışır durumda olduğu, ancak gerçek kullanımda bulunmadığı süreler de dikkate alınmalıdır. Böylelikle, toplam çalışma zamanı aralığı boyunca meydana gelen titreşim yükü belirgin ölçüde azaltılabilir.

Kullanıcıyı titreşimlerin etkisinden korumak üzere, örneğin elektrikli el aletlerinin ve eklenti parçalarının bakımı, ellerin sıcak tutulması ve iş akışlarının organizasyonu gibi ek güvenlik tedbirleri belirleyiniz.

UYARI Güvenlikle ilgili bütün açıklamaları. Açıklanan

uyarılara ve talimat hükümlerine uyulmadığı takirde elektrik çarpmalarına, yangınlara ve/veya ağır yaralanmalara neden olunabilir. Bütün uyarıları ve talimat hükümetini ileride kullanmak üzere saklayın.

KIRICI IÇIN GÜVENLIK TALIMATLARI

Koruyucu kulaklık kullanın. Gürültü etkisi işitme kaybını etkiler.

Aletle birlikte teslim edilen ek tutamakları kullanın. Aletin kontrolden çıkması kazalara neden olabilir.

Kesme aletinin eğrilmiş elektrik kabloları isabet eden çalışmalar yapılırken cihazı izole edilmiş kollarından tutun.

Kesme aletinin içinden elektrik akımı geçen kablo ile temas etmesi durumunda elektrik akımı cihazın metal kısımlarına geçer ve elektrik çarpmasına sebebiyet verebilir.

Ek güvenlik ve çalışma talimatları

Koruma techizatı kullanın. Makinada çalışırken devamlı surette koruyucu gözlük takın. Koruyucu elbise ve tozlardan korunma maskesi, emniyet eldivenleri ve sağlam ve kaymaya mukavim ayakkabı giyin. Başlık ve kulaklık tavsiye edilir.

Tahtalar uzun süre işlenirken veya sağlığa zararlı toz çıkaran malzemeler profesyonel olarak işlenirken alet uygun bir toz emme donanımına bağlanmak zorundadır. Profesyonel kullanıcılar diğer malzemelere ilişkin hükümleri yetkili meslek kuruluşu ile açıklığa kavuşturmak zorundadır.

Alet çalışır durumda iken talaş ve kırpıntıları temizlemeye çalışmayın.

Duvar, tavan ve zeminde delik açarken elektrik kablolarına, gaz ve su borularına dikkat edin.

Aletin kendinde bir çalışma yapmadan önce kartuş aküyü çıkarın.

Kullanılmış kartuş aküleri ateşe veya ev çöplerine atmayın. Milwaukee, kartuş akülerin çevreye zarar vermeyecek biçimde tasfiye edilmesine olanak sağlayan hizmet sunar; lütfen bu konuda yetkili satıcınızdan bilgi alın.

Kartuş aküleri metal parça veya eşyalarla birlikte saklamayın (kısa devre tehlikesi).

M18 sistemli kartuş aküleri sadece M18 sistemli şarj cihazları ile şarj edin. Başka sistemli aküleri şarj etmeyin.

Kartuş aküleri ve şarj cihazını açmayın ve sadece kuru yerlerde saklayın. Neme ve ıslanmaya karşı koruyun.

Aşırı zorlanma veya aşırı ısınma sonucu hasar gören kartuş akülerden batarya sıvısı dışarı akabilir. Batarya sıvısı ile temasa gelen yeri hemen bol su ve sabunla yıkayın. Batarya sıvısı gözünüze kaçacak olursa en azından 10 dakika yıkayın ve zaman geçirmeden bir hekime başvurun.

Şarj cihazının kartuş akü yuvasına hiçbir şekilde metal parçalar kaçmamalıdır (kısa devre tehlikesi).

UYARI! Bir kısa devreden kaynaklanan yangın, yaralanma veya ürün hasarları tehlikesini önlemek için aleti, güç paketini veya şarj cihazını asla sıvıların içine daldırmayınız ve cihazların ve pillerin içine sıvı girmesini önleyiniz. Tuzlu su, belirli kimyasallar, ağartıcı madde veya ağartıcı madde içeren ürünler gibi korozif veya iletken sıvılar kısa devreye neden olabilir.

M18 sistemli kartuş aküleri sadece M18 sistemli şarj cihazları ile şarj edin. Başka sistemli aküleri şarj etmeyin.Kartuş aküleri ve şarj cihazını açmayın ve sadece kuru yerlerde saklayın. Neme ve ıslanmaya karşı koruyun.

KULLANIM

Bu akülü kırıcı-delici, taşıa kırma; tahta, metal ve plastikte delme işleri için çok yönlü kullanılabilir.

CE UYGUNLUK BEYANICE UYGUNLUK BEYANI

"Teknik veriler" başlığı altında tanımlanan ürünün, sayılı direktiflerdeki tüm hükümleri 2011/65/EU (RoHS), 2006/42/EC, 2014/30/EU uyumlaştırılmış standartları EN 60745-1:2009 + A11:2010 EN 60745-2-6:2010 EN 55014-1:2006 + A1:2009 + A2:2011 EN 55014-2:2015 EN 50581:2012

Teknik evrakları hazırlamakla görevlendirilmiştir.

Techtronic Industries GmbH

Uzun süre kullanım dışı kalmış kartuş aküleri kullanmadan önce şarj edin.

50°C üzerindeki sıcaklıklar kartuş akünün performansını düşürür.

Akünün güneş ışığı veya mekân sıcaklığı altında uzun süre ısınmamasına dikkat edin.

Şarj cihazı ve kartuş aküdeki bağlantı kontaklarını temiz tutun.

Akünün ömrünün mükemmel bir şekilde uzun olması için kullandıktan sonra tamamen doldurulması gerekir.

Ömrünün mümkün olduğu kadar uzun olması için akülerin yükleme yapıldıktan sonra doldurma cihazından uzaklaştırılması gerekir.

Akünün 30 günden daha fazla depolanması halinde: Aküyü takriben 27°C'de kuru olarak depolayın. Aküyü yükleme durumunun takriben % 30 - %50 olarak depolayın. Aküyü her 6 ay yeniden doldurun.

AKÜNÜN AŞIRI YÜKLENMEYE KARŞI KORUNMASI

Pek fazla elektrik tüketimi yapılmak suretiyle aküye fazla yüklenildiğinde, örneğin aşırı devir momentleri, matkap sıkıştırması, aniden durma veya kısa devre, elektrikli alet 2 saniye garip sesler çıkarır ve kendiliğinden durur.

Aleti yeniden çalıştırmak için şalter baskı kolunu serbest bırakın ve bundan sonra tekrar çalıştırın.

Aşırı yüklenme durumunda ise akü pek fazla ısınır. Bu durumda akü kendiliğinden durur.

Aküyü tekrar doldurmak ve aktif hale getirmek amacı ile şarja bağlayın.

LITYUM IYON PILLERIN TAŞINMASI

Lityum iyon piller tehlikeli madde taşımacılığı hakkındaki yasal hükümler tabidir.

Bu piller, bölgesel, ulusal ve uluslararası yönetmeliklere ve hükümlere uyularak taşınmak zorundadır.

Tüketiciler bu pilleri herhangi bir özel şart aranmaksızın karayoluyla taşıyabilirler.

Lityum iyon pillerin nakliye şirketleri tarafından ticari taşımacılığı için tehlikeli madde taşımacılığının hükümleri geçerlidir. Sevk hazırlığı ve taşıma sadece ilgili eğitimi görmüş personel tarafından gerçekleştirilebilir. Bütün süreç uzmanca bir refakatçilik altında gerçekleştirilmek zorundadır.

Pillerin taşınması sırasında aşağıdaki hususlara dikkat edilmesi gerekmektedir:

Kısa devre oluşmasını önlemek için kontakların korunmuş ve izole edilmiş olmasını sağlayınız.

Pil paketinin ambalajı içinde kaymamasına dikkat ediniz.

Hasarlı veya akmış pillerin taşınması yasaktır.

Ayrıca bilgiler için nakliye şirketinize başvurunuz.

BAKIM

Aletin havalandırma aralıklarını daima temiz tutun.

Önemli açıklama! Yıpranan kömür fırçalar bir müşteri servisinde değiştirilmelidir. Bu sayede aletin kullanım ömrü uzar ve alet daima çalışmaya hazır olur.

Sadece Milwaukee aksesuarı ve yedek parçası kullanın. Nasıl değiştirileceği açıklanmamış olan yapı parçalarını bir Milwaukee müşteri servisinde değiştirin (Garanti ve servis adresi broşürüne dikkat edin).

Gerektiği takdirde aletin dağınık görünüş şeması, alet tipinin ve tip etiketi üzerindeki sayının bildirilmesi koşuluyla müşteri servisinden veya doğrudan Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany adresinden istenebilir.

Türkçe

SEMBOLLER

Lütfen aleti çalıştırmadan önce kullanma kılavuzunu dikkatlı biçimde okuyun.

DİKKAT! UYARI! TEHLİKE!

Aletin kendinde bir çalışma yapmadan önce kartuş aküyü çıkarın.

Aksesuar - Teslimat kapsamında değildir, önerilen tamamlamalar aksesuar programında.

Elektrikli cihazların, pillerin/akülerin evsel atıklarla birlikte bertaraf edilmesi yasaktır. Elektrikli cihazlar ve aküler ayrılarak biriktirilmeli ve çevreye zarar vermeden bertaraf edilmeleri için bir atık değerlendirme tesisine götürülmelidirler. Yerel makamlara veya satıcınıza geri dönüşüm tesisleri ve atık toplama merkezlerinin yerlerini danışınız.

CE işareti

UkrSEPRO Uyumluluk işareti

EurAsian Uyumluluk işareti
