Produkttype	Trådløs borehammer (slagboremaskine)
Spænding	18 V
Tomgangshastighed	0 - 1400 min⁻¹
Slaghastighed	0 - 5100 min⁻¹
Slagenergi (EPTA 05/2009)	2,5 J
Borekapacitet i beton	25 mm
Borekapacitet i stål	13 mm
Borekapacitet i træ	28 mm
Hulborsdiameter (beton/mursten)	65 mm
Spændekragediameter	43 mm
Vægt (med Li-Ion batteri 4,0 Ah)	3,6 kg
Lydtryksniveau (K=3 dB(A))	90,7 dB(A)
Lydeffektniveau (K=3 dB(A))	101,7 dB(A)
Vibration - slagboring (beton)	12,4 m/s² (usikkerhed 1,5 m/s²)
Vibration - mejsling	9,5 m/s² (usikkerhed 1,5 m/s²)
Strømforsyning	Interchangeabelt lithium-ion batteri 18 V (M18 system)
Batteribeskyttelse	Mod overbelastning (summen 2 s, derefter stop)
Rutinemæssig vedligeholdelse	Rengør ventilationsåbninger; udskift slidte kulbørster
Anbefalet beskyttelsesudstyr	Høreværn, sikkerhedsbriller, støvmaske, handsker
Reservedele og service	Brug kun Milwaukee tilbehør; få repareret af et autoriseret servicecenter

Ofte stillede spørgsmål - M18 CHX502X MILWAUKEE

Hvordan oplader jeg batteriet til M18 CHX502X boremaskinen?

Brug kun den medfølgende M18 systemoplader. Oplad batteriet før første brug eller efter længere tids opbevaring. Den ideelle opladningstemperatur er under 50 °C.

Hvad gør jeg, hvis værktøjet pludselig stopper med at summe?

Det er overbelastningsbeskyttelsen, der aktiveres. Slip helt afbryderen, og tænd den igen. Hvis batteriet er meget varmt, lad det køle af, før du genoplader.

Hvordan opbevarer jeg batteriet i længere tid?

Opbevar batteriet tørt ved ca. 27 °C med en ladning mellem 30 % og 50 %. Genoplad det hver 6. måned for at forlænge levetiden.

Hvilket beskyttelsesudstyr skal jeg bære under brug?

Bær altid høreværn (lydtryk > 90 dB), sikkerhedsbriller, støvmaske og beskyttelseshandsker. Brug af skridsikre sko anbefales.

Hvordan rengør jeg boremaskinen efter brug?

Rengør regelmæssigt maskinens ventilationsåbninger for at undgå overophedning. Brug en tør klud eller en blød børste. Dyp aldrig værktøjet i vand.

Kan jeg bruge standard bor med denne borehammer?

Ja, dette værktøj accepterer cylindriske skaft bor til boring i træ, metal og plast. Til murværk skal du bruge egnede slagbor.

Hvad gør jeg, hvis der lækker væske fra batteriet?

Undgå kontakt. Hvis det kommer i kontakt med huden, vask straks med vand og sæbe. Hvis det kommer i øjnene, skyld grundigt med vand og søg straks læge.

Hvordan transporterer jeg batteriet sikkert?

Til transport skal kontakterne beskyttes og isoleres for at undgå kortslutning. Sørg for, at batteriet ikke kan bevæge sig i emballagen. Transporter ikke beskadigede batterier.

Hvordan bortskaffer jeg batteriet ved endt levetid?

Smid ikke batterierne i husholdningsaffaldet. Aflever dem på en genbrugsplads eller et indsamlingssted i henhold til lokal lovgivning.

Hvor finder jeg reservedele til M18 CHX502X?

Brug kun Milwaukee tilbehør og reservedele. Se listen over Milwaukee servicecentre eller kontakt Techtronic Industries GmbH for en sprængt tegning.

BRUGSANVISNING M18 CHX502X MILWAUKEE

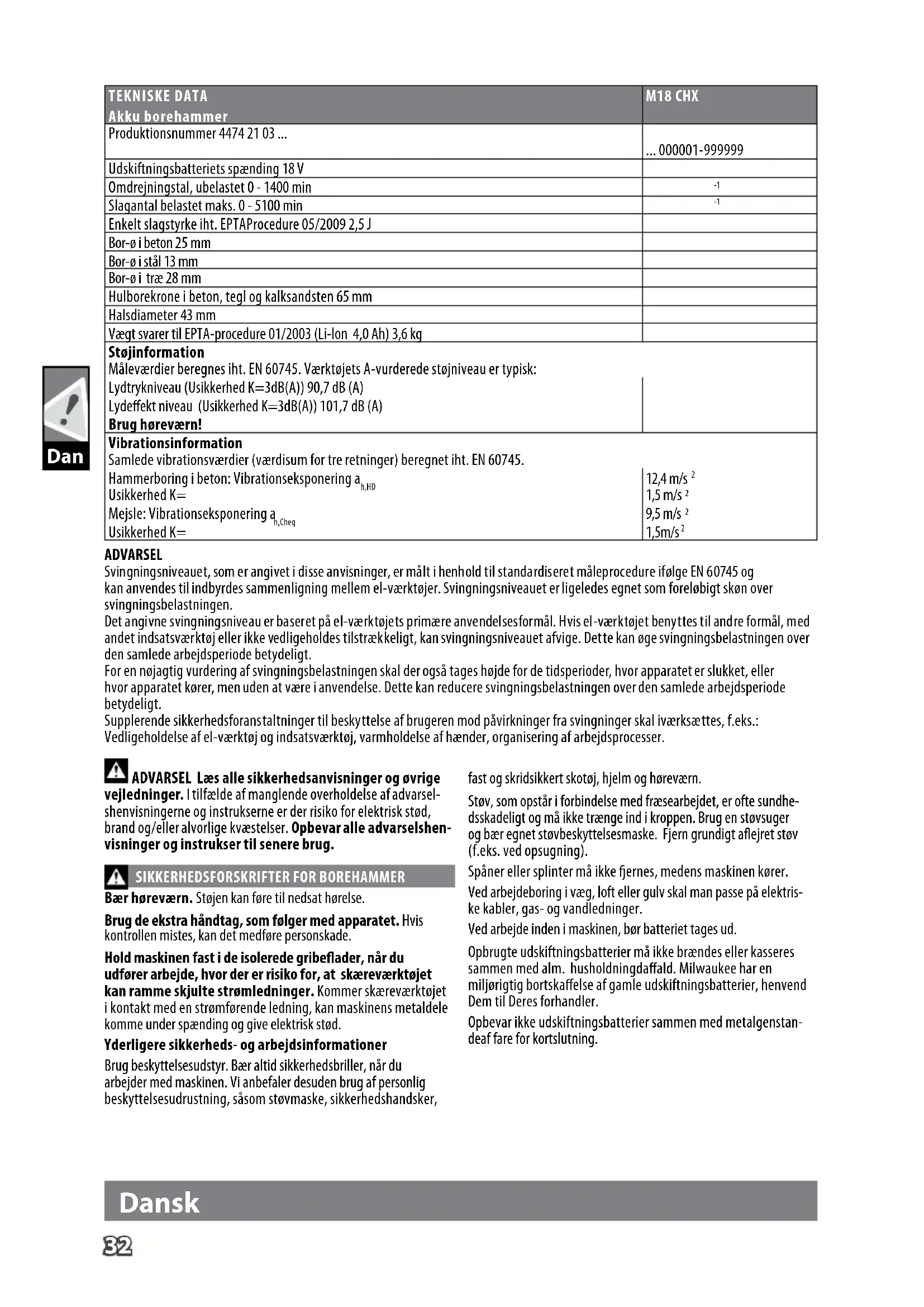

TEKNISKE DATA Akku borehammer	M18 CHX
Produktionsnummer 4474 21 03 ...	... 000001-999999
Udskiftningsbatteriets spænding 18 V
Omdrejningstal, ubelastet 0 - 1400 min	-1
Slagantal belastet maks. 0 - 5100 min	-1
Enkelt slagstyrke iht. EPTAProcedure 05/2009 2,5 J
Bor-ø i beton 25 mm
Bor-ø i stål 13 mm
Bor-ø i træ 28 mm
Hulborekrone i beton, tegl og kalksandsten 65 mm
Halsdiameter 43 mm
Vægt svarer til EPTA-procedure 01/2003 (Li-Ion 4,0 Ah) 3,6 kg
StøjinformationMåleværdier beregnes iht. EN 60745. Værktøjets A-vurderede støjniveau er typisk: Lydtrykniveau (Usikkerhed K=3dB(A)) 90,7 dB (A) Lydeffekt niveau (Usikkerhed K=3dB(A)) 101,7 dB (A)Brug høreværn!
VibrationsinformationSamlede vibrationsværdier (værdisum for tre retninger) beregnet iht. EN 60745.Hammerboring i beton: Vibrationseksponering a_h,HD Usikkerhed K=Mejsle: Vibrationseksponering a_h,Cheq Usikkerhed K=	12,4 m/s ^2 1,5 m/s ^2 9,5 m/s ^2 1,5m/s ^2

ADVARSEL

Svingningsniveauet, som er angivet i disse anvisninger, er målt i henhold til standardiseret måleprocedure ifølge EN 60745 og kan anvendes til indbyrdes sammenligning mellem el-værktøjer. Svingningsniveauet er ligeledes egnet som foreløbigt skøn over svingningsbelastningen.

Det angivne svingningsniveau er baseret på el-værktøjets primære anvendelsesformål. Hvis el-værktøjet benyttes til andre formål, med andet indsatsværktøj eller ikke vedligeholdes tilstrækkeligt, kan svingningsniveauet afvige. Dette kan øge svingningsbelastningen over den samlede arbejdsperiode betydeligt.

For en nøjagtig vurdering af svingningsbelastningen skal der også tages højde for de tidsperioder, hvor apparatet er slukket, eller hvor apparatet kører, men uden at være i anvendelse. Dette kan reducere svingningsbelastningen over den samlede arbejdsperiode betydeligt.

Supplerende sikkerhedsforanstaltninger til beskyttelse af brugeren mod påvirkninger fra svingninger skal iværksættes, f.eks.: Vedligeholdelse af el-værktøj og indsatsværktøj, varmholdelse af hænder, organisering af arbejdsprocesser.

ADVARSEL Læs alle sikkerhedsanvisninger og øvrige

vejledninger. I tilfælde af manglende overholdelse af adverselshenvisningerne og instrukserne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser. Opbevar alle adverselshenvisninger og instrukser til senere brug.

SIKKERHEDSFORSKRIFTER FOR BOREHAMMER

Bær høreværn. Støjen kan føre til nedsat hørelse.

Brug de ekstra håndtag, som følger med apparatet. Hvis kontrollen mistes, kan det medføre personskade.

Hold maskinen fast i de isolerede gribeflader, när du udfører arbejde, hvor der er risiko for, at skæreværktøjet kan ramme skjulte strømledninger. Kommer skæreværktøjet i kontakt med en strømførende ledning, kan maskinens metaldele komme under spænding og give elektrisk stød.

Yderligere sikkerheds- og arbejdsinformationer

Brug beskyttelsesudstyr. Bær altid sikkerhedsbriller, när du arbejder med maskinen. Vi anbefaler desuden brug af personlig beskyttelsesudrustning, såsom støvmaske, sikkerhedshandsker,

Støv, som opstår i forbindelse med fræsearbejdet, er ofte sundhedsskadeligt og må ikke trænge ind i kroppen. Brug en støvsuger og bær egnet støvbeskyttelsesmaske. Fjern grundigt aflejret støv (f.eks. ved opsugning).

Spåner eller splinter må ikke fjernes, medens maskinen kører.

Ved arbejdeboring i væg, loft eller gulv skal man passe på elektriske kabler, gas- og vandledninger.

Ved arbejde inden i maskinen, bør batteriet tages ud.

Opbrugte udskiftningsbatterier må ikke brændes eller kasseres sammen med alm. husholdningdaffald. Milwaukee har en miljørigtig bortskaffelse af gamle udskiftningsbatterier, henvend Dem til Deres forhandler.

Brug kun M18 ladeapparater for opladning af System M18 batterier. Udskiftningsbatterier og opladere må ikke åbnes og skal opbevares i tørre rum. Beskyt dem mod fugtighed.

I tilfælde af en ekstrem belastning elle ekstrem temperatur kan der flyde batterivæske ud af et beskadiget batteri. Hvis De kommer i berøring med batterivæsken, skal den vaskes godt og grundigt af med vand og sæbe. I tilfælde af øjenkontakt, skal man mindst skylle øjnene godt og grundigt igennem i 10 minutter og omgående opsøge en læge.

Metaldele o.lign må ikke komme i berøring med rummet beregnet for udskiftningsbatteriet (kortslutningsfare).

ADVARSEL! For at undgå risiko for brand, kvæstelser eller beskadigelse af produktet forårsaget af kortslutning må værktøjet, batteripakken eller opladeren ikke nedsænkes i vand. Sørg ligeledes for, at der ikke trænger væske ind i enhederne og batterierne. Korroderende eller ledende væsker, f.eks. saltvand, bestemte kemikalier, blegestoffer eller produkter, som indeholder blegestoffer, kan forårsage kortslutning.

Brug kun M18 ladeapparater for opladning af System M18 batterier. Udskiftningsbatterier og opladere må ikke åbnes og skal opbevares i tørre rum. Beskyt dem mod fugtighed.

TILTÄENKT FORMÅL

Akku borehammeren kan bruges universelt til hammerboring i sten og til boring i træ, metal og kunststof uafhængigt af en nettilslutning.

CE-KONFORMITETSERKLÆRINGCE-KONFORMITETSERKLÆRING

Vi erklærer som eneansvarlige, at produktet, som beskrives under „Tekniske data“, opfylder alle de relevante bestemmelser i direktiverne 2011/65/EU (RoHS), 2006/42/EF, 2014/30/EU og følgende harmoniserede standarder er blevet anvendt.

EN 60745-1:2009 + A11:2010

EN 60745-2-6:2010

EN 55014-1:2006 + A1:2009 + A2:2011

EN 55014-2:2015

EN 50581:2012

Udskiftningsbat terier, der ikke har været brugt i længere tid, efterlades inden brug.

Ved temperaturer over 50°C forminskes batteriets effekt. Undgå direkte sollys og stærk varme.

Tilslutningskontakterne på oplader og udkiftningsbatterier skal holdes rene.

For at opnå en optimal levetid skal de genopladelige batterier oplades fuldt efter brug.

For at sikre en så lang levetid som muligt skal batterierne tages ud af ladeaggregatet efter opladning.

Skal batterierne opbevares længere end 30 dage: Temperatur ca. 27°C i tørre omgivelser. Opbevares ved ca. 30%-50% af ladetilstanden. Batteri skal genoplades hver 6. måned.

OVERBELASTNINGSSIKRING FOR BATTERI

Overbelastes batteriet på grund af meget højt strømforbrug, f.eks. som følge af ekstremt høje drejningsmomenter, fastklemning af bor, pludseligt stop eller kortslutning, brummer el-værktøjet i 2 sekunder og slukker så af sig selv.

For at tænde igen slipper du trykknappen og tænder el-værktøjet på ny.

Under ekstreme belastninger kan batteriet blive meget varmt. I så fald kobler batteriet fra.

Sæt batteriet i ladeadapteren for at genoplade det og aktivere det.

TRANSPORT AF LITHIUM-BATTERIER

Lithium-batterier er omfattet af lovgivningen om transport af farligt gods.

Transporten af disse batterier skal ske under overholdelse af lokale, nationale og internationale regler og bestemmelser.

Forbrugere må transportere disse batterier på veje uden yderligere krav.

Den kommercielle transport af lithium-batterier ved speditionsfirmaer er omfattet af reglerne for transport af farligt gods. Forberedelsen af forsendelse og transport må kun udføres af tilsvarende trænede personer. Den samlede proces skal følges af fagfolk.

Følgende punkter skal overholdes ved transport af batterier:

Sørg for at batteripakken ikke kan bevæge sig inden for emballagen.

Beskadigede eller lækkende batterier må ikke transporteres.

Kontakt dit speditionsfirma for at få yderligere oplysninger.

VEDLIGEHOLDELSE

Hold altid maskinens ventilationsåbninger rene.

I forbindelse med udskiftning af nedslidte kul anbefales det, at maskinen indsendes til et autoriseret serviceværksted for almindelig service-check. Det giver optimal sikkerhed for altid funktionsdygtig maskine og lang levetid.

Komponenter, hvor udskiftningsproceduren ikke er beskrevet, skal skiftes ud hos et Milwaukee-servicested (se brochure garanti/kundeserviceadresser).

Ved opgivelse af type nr. der er angivet på maskinens effektskilt, kan de rekvirere en reservedelstegning, ved henvendelse til: Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany.

SYMBOLER

Læs brugsanvisningen nøje før ibrugtagning.

VIGTIGT! ADVARSEL! FARE!

Ved arbejde inden i maskinen, bør batteriet tages ud.

Tilbehør - Ikke inkluderet i leveringsomfanget, kab købes som tilbehør.

Elektrisk udstyr eller (genopladelige) batterier må ikke bortskaffes sammen med det almindelige husholdningsaffald. Elektrisk udstyr og genopladelige batterier skal indsamles særskilt og afleveres hos en genbrugsvirksomhed til en miljømæssig forsvarlig bortskaffelse. Spørg de lokale myndigheder eller din forhandler om genbrugsstationer og indsamlingssteder til sådant affald.

CE-mærke

UkrSEPRO overensstemmelsesmærke.

EurAsian overensstemmelsesmærke.

Dansk

Spon eller fliser må ikke fjernes mens maskinen er i gang.

Ta ut vekselbatteriet før du arbeider på maskinen

Følgende punkter skal tas hensyn til ved transport:

Ta ut vekselbatteriet før du arbeider på maskinen

Tilbehør - inngår ikke i leveransen, anbefalt komplettering fra tilbehørsprogrammet.
